本技術屬于寵物用具的，尤其涉及一種寵物飲水機提水裝置及寵物飲水機。

背景技術：

1、寵物飲水機是用于貓及小型犬等寵物的飲水設備，該設備可以在寵物靠近時或全時段進行水流循環與凈化。一般包括儲水箱、飲水腔、水泵與過濾組件等。在需要飲水時，通過水泵將儲水箱內內的水抽至飲水腔中供寵物飲用，現有的技術方案多采用潛水泵作為動力源，該方案將潛水泵置于儲水箱液面下，這種結構長時間運行有漏電的風險，且潛水泵及其他部件長期置于水中將產生濕滑與被水中污垢影響，不易拆洗，而且影響水質，并且影響使用體驗。

技術實現思路

1、本實用新型的目的在于提供一種寵物飲水機提水裝置，其將作為抽水動力的部件及驅動件整合模塊化，以方便可拆卸清理，達到方便清潔的效果。

2、基于此，本實用新型提供一種寵物飲水機提水裝置，包括殼體、安裝在殼體上的攪拌組件及與所述攪拌組件連接的驅動組件，所述殼體具有提升內腔，所述提升內腔下側為進水部，上側為出水部，所述殼體上還設有與進水部連通的進水口及與出水部連通的出水口，所述攪拌組件設于所述提升內腔內，用于引導進水部的液體流向出水部，所述驅動組件用于帶動攪拌組件在提升內腔內轉動。

3、如上所述的一種寵物飲水機提水裝置，所述攪拌組件包括與所述驅動組件連接的轉軸、設于所述轉軸外周上的攪拌葉片，所述攪拌葉片隨轉軸轉動并攪拌提升內腔內的液體，使得液體形成渦流并沿提升內腔的內壁進入到出水部。

4、如上所述的一種寵物飲水機提水裝置，所述出水部為位于提升內腔外周側的暫存儲水槽，且所述暫存儲水槽的槽底低于提升內腔的內壁最高位置。

5、如上所述的一種寵物飲水機提水裝置，所述提升內腔的內壁最高位置上還具有以弧形或斜面延伸至暫存儲水槽處的引導面。

6、如上所述的一種寵物飲水機提水裝置，所述出水部上側設有用于封蓋提升內腔上端的隔板，所述驅動組件安裝在提升內腔外側且與所述攪拌組件傳動對接。

7、如上所述的一種寵物飲水機提水裝置，所述進水口包括多個，且多個進水口沿進水部的周向均勻分布。

8、如上所述的一種寵物飲水機提水裝置，所述進水口至少包括2個，且2個進水口的進水方向為進水部的切線方向。

9、如上所述的一種寵物飲水機提水裝置，所述進水部的外側上還安裝有過濾組件，所述過濾組件覆蓋在所述進水口處。

10、如上所述的一種寵物飲水機提水裝置，所述提升內腔的內壁為從出水部至進水部寬度逐漸減少的環形筒狀。

11、如上所述的一種寵物飲水機提水裝置，所述提升內腔的內壁為從出水部至進水部寬度相等的環形筒狀。

12、如上所述的一種寵物飲水機提水裝置，所述提升內腔的內壁上還具有呈螺紋線狀設置的環形部。

13、如上所述的一種寵物飲水機提水裝置，所述暫存儲水槽的外側壁高于暫存儲水槽的內側壁，所述隔板與暫存儲水槽的外側壁上端接觸。

14、如上所述的一種寵物飲水機提水裝置，所述暫存儲水槽的外側壁低于暫存儲水槽的內側壁，所述隔板具有向下延伸的外延，所述隔板通過外延與暫存儲水槽的外側壁接觸。

15、如上所述的一種寵物飲水機提水裝置，所述攪拌葉片沿轉軸軸向且繞轉軸外周螺旋設置。

16、如上所述的一種寵物飲水機提水裝置，所述攪拌葉片包括多片，且多片攪拌葉片沿轉軸軸向呈扭轉的形狀設置。

17、如上所述的一種寵物飲水機提水裝置，所述攪拌葉片包括多片且攪拌葉片為直片狀，且多片攪拌葉片均勻分布在轉軸的外周。

18、如上所述的一種寵物飲水機提水裝置，所述攪拌葉片包括多片且攪拌葉片為上寬下窄的片狀，且多片攪拌葉片均勻分布在轉軸的外周。

19、如上所述的一種寵物飲水機提水裝置，所述轉軸下端通過軸承或轉動連接件安裝在進水部內。

20、如上所述的一種寵物飲水機提水裝置，所述轉軸下端還設有引流組件，所述引流組件具有位于進水部內的引流葉片，且引流組件隨轉軸轉動以促進外側的液體從進水口進入進水部。

21、本實用新型還提供了一種寵物飲水機，包括飲水機箱體，所述飲水機箱體內具有儲水腔，所述飲水機箱體上設有飲水腔，所述飲水機箱體上還連接有上述的寵物飲水機提水裝置，寵物飲水機提水裝置可拆卸安裝在飲水機箱體上，且進水部與進水口位于儲水腔內，出水口位于飲水腔上側。

22、實施本實用新型實施例，具有如下有益效果：

23、1、本實用新型提供了一種寵物飲水機提水裝置，其將作為抽水動力的部件，即攪拌組件、驅動組件都集成在獨立的殼體上，只需安裝至寵物飲水機上即可使用，驅動組件帶動攪拌組件轉動，以攪拌提升內腔的水并提供了一渦量，使提升內腔中的水旋轉，其液面剖面形狀為倒鐘形（開口朝上的拋物線），兩側的高液面會隨著提升內腔的內壁爬升，在高出內壁時溢流至出水部，最終從出水口流出。而且本方案驅動組件與水隔開，且與攪拌組件相對殼體更好拆卸，以方便長期使用后清洗或維護，保持衛生及安全，防止污染水質以及影響使用體驗。

24、2、本實用新型還提供了一種寵物飲水機，其飲水機箱體上可拆卸設置有上述的提水裝置，故該寵物飲水機具有同樣的有益效果。

技術特征：

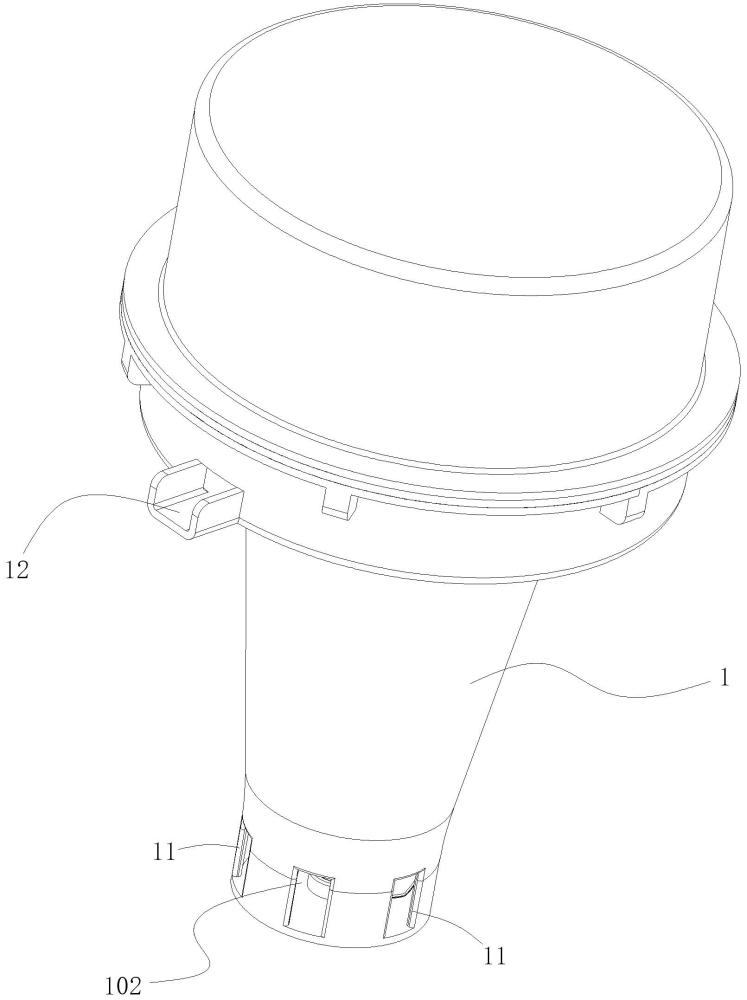

1.一種寵物飲水機提水裝置，其特征在于，包括殼體（1）、安裝在殼體（1）上的攪拌組件（2）及與所述攪拌組件（2）連接的驅動組件（3），所述殼體（1）具有提升內腔（101），所述提升內腔（101）下側為進水部（102），上側為出水部（103），所述殼體（1）上還設有與進水部（102）連通的進水口（11）及與出水部（103）連通的出水口（12），所述攪拌組件（2）設于所述提升內腔（101）內，用于引導進水部（102）的液體流向出水部（103），所述驅動組件（3）用于帶動攪拌組件（2）在提升內腔（101）內轉動。

2.根據權利要求1所述的一種寵物飲水機提水裝置，其特征在于，所述攪拌組件（2）包括與所述驅動組件（3）連接的轉軸（21）、設于所述轉軸（21）外周上的攪拌葉片（22），所述攪拌葉片（22）隨轉軸（21）轉動并攪拌提升內腔（101）內的液體，使得液體形成渦流并沿提升內腔（101）的內壁進入到出水部（103）。

3.根據權利要求1所述的一種寵物飲水機提水裝置，其特征在于，所述出水部（103）為位于提升內腔（101）外周側的暫存儲水槽，且所述暫存儲水槽的槽底低于提升內腔（101）的內壁最高位置（h）。

4.根據權利要求1所述的一種寵物飲水機提水裝置，其特征在于，所述提升內腔（101）的內壁最高位置（h）上還具有以弧形或斜面延伸至暫存儲水槽處的引導面。

5.根據權利要求3所述的一種寵物飲水機提水裝置，其特征在于，所述出水部（103）上側設有用于封蓋提升內腔（101）上端的隔板（4），所述驅動組件（3）安裝在提升內腔（101）外側且與所述攪拌組件（2）傳動對接。

6.根據權利要求1所述的一種寵物飲水機提水裝置，其特征在于，所述進水口（11）至少包括2個，且2個進水口（11）的進水方向為進水部（102）的切線方向。

7.根據權利要求2所述的一種寵物飲水機提水裝置，其特征在于，所述進水部（102）的外側上還安裝有過濾組件（6），所述過濾組件（6）覆蓋在所述進水口（11）處。

8.根據權利要求7所述的一種寵物飲水機提水裝置，其特征在于，所述轉軸（21）下端通過軸承或轉動連接件（7）安裝在進水部（102）內。

9.根據權利要求7所述的一種寵物飲水機提水裝置，其特征在于，所述轉軸（21）下端還設有引流組件（5），所述引流組件（5）具有位于進水部（102）內的引流葉片，且引流組件（5）隨轉軸（21）轉動以促進外側的液體從進水口（11）進入進水部（102）。

10.一種寵物飲水機，其特征在于，包括飲水機箱體（9），所述飲水機箱體（9）內具有儲水腔（901），所述飲水機箱體（9）上設有飲水腔（902），所述飲水機箱體（9）上還連接有如權利要求1-9中任一項所述的寵物飲水機提水裝置，寵物飲水機提水裝置可拆卸安裝在飲水機箱體（9）上，且進水部（102）與進水口（11）位于儲水腔（901）內，出水口（12）位于飲水腔（902）上側。

技術總結
本技術屬于寵物用具的技術領域，尤其涉及一種寵物飲水機提水裝置及寵物飲水機。包括殼體、安裝在殼體上的攪拌組件及與所述攪拌組件連接的驅動組件，所述殼體具有提升內腔，所述提升內腔下側為進水部，上側為出水部，所述殼體上還設有與進水部連通的進水口及與出水部連通的出水口，所述攪拌組件設于所述提升內腔內，用于引導進水部的液體流向出水部，所述驅動組件用于帶動攪拌組件在提升內腔內轉動。其將作為抽水動力的部件及驅動件整合模塊化，以方便可拆卸清理，達到方便清潔的效果。

技術研發人員：李彤,唐志海
受保護的技術使用者：深圳守正出奇科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
