本發明涉及釣魚打窩設備，具體為一種夜間用多功能打窩器。

背景技術：

1、盛夏季節，許多釣魚愛好者喜歡夜間出去垂釣。可以避開白天的悶熱和嘈雜。夜釣時環境幽靜，光線相對微弱，氣溫水溫更加適合魚類進食。

2、現有技術出現了一種帶有聲光裝置的打窩器，比如說授權公告號為cn203523589u的專利公開的一種聲光漂浮聚魚器，其采用漂浮體和聲光誘魚腔連接，利用魚的趨光性，模仿聲，餌料香味吸引魚群聚集；雖然上述結構實現了聚魚的目的，但是其還是存在如下問題：

3、(1)上述裝置采用led燈吸引魚兒群聚，在白天和夜晚，魚群對于光的反應也不同，需要根據不同的環境對聲光裝置進行調節，該裝置中的聲光裝置無法在水中進行調節，且聲光裝置在工作時處于水下，會導致距離過遠難以看清打窩器的位置；(2)上述裝置利用漂浮體浮于水面上，沒有固定裝置，當被水流沖走時，不易尋回，且不適合用于離垂釣者較遠的位置；(3)其采用帶孔的誘魚腔，使餌料泡水軟化流出誘魚腔，當餌料軟化后會出現粘合在一起的情況，可能會堵塞孔洞，使餌料無法流出，且當餌料將要用盡時，垂釣者無法及時得知殼體內餌料的使用情況。

技術實現思路

1、為了解決上述現有技術中存在的問題，提供了一種夜間用多功能打窩器。本實用新型可以遠程調節亮度和聲音、有效地保護和固定內部、出料均勻、可更好的觀察餌料情況等。可有效解決背景技術中的聲光裝置無法遠程調節亮度、無固定裝置不易尋回、無法觀察餌料情況、出料不均勻導致堵塞等技術問題。

2、本實用新型解決其技術問題所采用的技術方案是：

3、本實用新型提出了一種夜間用多功能打窩器，包括殼體，所述殼體頂部可拆卸連接有殼蓋；其特征在于：

4、所述殼體的底板開設有出料孔，殼體底部設置有連接柱，連接柱下方連接有底盤；所述底盤和/或殼蓋連接有聚魚組件；

5、所述聚魚組件包括燈罩，所述燈罩連接在底盤和/或殼蓋上；所述燈罩內部設置有供電裝置，供電裝置兩側連接有遠程控制芯片和發聲裝置，所述供電裝置還連接有發光裝置，所述遠程控制芯片與發聲裝置和發光裝置控制連接。

6、優選的，所述連接柱上連接有防護網，防護網頂部連接有彈力繩，彈力繩繞防護網頂部形成首尾相連的結構；所述彈力繩上套設有彈簧扣，所述防護網通過彈力繩和彈簧扣配合束緊。

7、優選的，所述遠程控制芯片配置有無線信號發送模塊，還包括無線控制器，所述無線控制器通過無線信號發送模塊與所述遠程控制芯片建立遠程連接。

8、優選的，所述供電裝置包括電子或電池。

9、優選的，所述發聲裝置包括發聲器。

10、優選的，所述發光裝置包括led燈帶，所述led燈帶環繞連接在所述燈罩內部。

11、優選的，所述出料孔為多個小孔組成，多個小孔繞殼體的底面的中心點圍成圓形并向周圍逐漸擴散。

12、優選的，所述燈罩采用防水透光材質，所述燈罩與底盤和/或殼蓋頂部采用螺紋密封連接。

13、優選的，所述殼蓋底部連接有彈簧，彈簧底部連接有推料板，所述推料板滑動連接于殼體內部；所述殼體內設置有與所述推料板相配合的控制按鈕，控制按鈕通過線路與所述聚魚組件電性連接。

14、與現有技術相比，本實用新型的有益效果是：

15、1.本裝置燈罩采用透光防水材質，使燈光向四周散去，通過采用遠程控制芯片，進行調節控制發光裝置的亮度以及燈光的顏色，根據天氣情況適當的調節亮度，使魚群聚集起來；當然，由于聚魚組件設置在殼蓋上部，通常浮于水面上，黑夜里遠處也能一眼看到其所在位置。同時也可以調節發聲裝置的音量以及不同的音樂，更好的使魚群聚集；該裝置不僅適用于垂釣時所用，在夜晚也可以當做照明裝置使用。

16、2.裝置中采用防護網連接至連接柱包覆保護內部結構，在不影響出料孔出料的同時進而提供定位支撐固定的作用，利用彈力繩和彈簧扣配合吊桿，使其可以拋向更遠的距離打窩，方便回收再利用。

17、3.裝置中采用彈簧和推料板配合，彈簧可以推動推料板緩慢均勻的出料，持續性的吸引魚群，當推料板將要到達底部時觸碰到控制按鈕，控制按鈕連通聚魚組件，當推料板向下滑動觸碰到控制按鈕使，底部的遠程控制芯片通過無線信號發送模塊使聚魚組件內的發光裝置變?yōu)榫徛W爍的燈光，在不驚嚇魚群的同時提醒垂釣者餌料即將用盡。

技術特征：

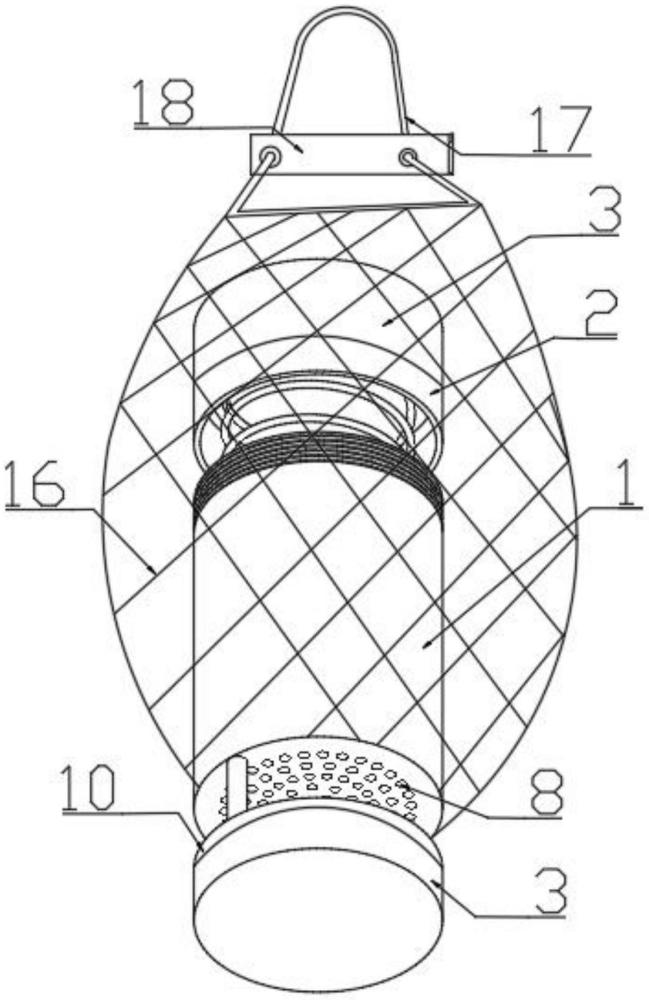

1.一種夜間用多功能打窩器，包括殼體(1)，所述殼體(1)頂部可拆卸連接有殼蓋(2)；其特征在于：

2.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述連接柱(9)上連接有防護網(16)，防護網(16)頂部連接有彈力繩(17)，彈力繩(17)繞防護網(16)頂部形成首尾相連的結構；所述彈力繩(17)上套設有彈簧扣(18)，所述防護網(16)通過彈力繩(17)和彈簧扣(18)配合束緊。

3.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述遠程控制芯片(13)配置有無線信號發送模塊，還包括無線控制器，所述無線控制器通過無線信號發送模塊與所述遠程控制芯片(13)建立遠程連接。

4.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述供電裝置(12)包括電子或電池。

5.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述發聲裝置(14)包括發聲器。

6.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述發光裝置(15)包括led燈帶，所述led燈帶環繞連接在所述燈罩(11)內部。

7.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述出料孔(8)為多個小孔組成，多個小孔繞殼體(1)的底面的中心點圍成圓形并向周圍逐漸擴散。

8.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述燈罩(11)采用防水透光材質，所述燈罩與底盤(10)和/或殼蓋(2)頂部采用螺紋密封連接。

9.根據權利要求1所述的一種夜間用多功能打窩器，其特征在于：所述殼蓋(2)底部連接有彈簧(5)，彈簧(5)底部連接有推料板(6)，所述推料板(6)滑動連接于殼體(1)內部；所述殼體(1)內設置有與所述推料板(6)相配合的控制按鈕(7)，控制按鈕(7)通過線路與所述聚魚組件(3)電性連接。

技術總結
本技術公開了一種夜間用多功能打窩器，涉及釣魚打窩設備技術領域，其包括殼體和殼蓋，打窩器底部設置有連接柱，防護網連接至連接柱起到包覆保護內部結構，在不影響出料孔出料的同時進而提供定位支撐固定的作用；該裝置底部和頂部均設置有供電裝置、發光裝置、遠程控制芯片、發聲裝置，遠程控制芯片用于遠程調節控制發光裝置的亮度，根據天氣情況適當的調節亮度，同時也可以遠程調節發聲裝置的音量以及不同的音樂，更好的使魚群聚集；該裝置中還采用彈簧和推料板配合，可以推動推料板緩慢均勻的出料，持續性的吸引魚群，當推料板觸碰到底部設置的控制按鈕時，發光裝置將會緩慢的閃爍燈光，提醒垂釣者餌料即將用盡。

技術研發人員：楊瑞麟
受保護的技術使用者：濱州醫學院
技術研發日：20240712
技術公布日：2025/4/28
