本申請涉及綠化平臺，具體為一種高空綠化平臺。

背景技術：

1、高空綠化平臺是一種利用城市高層建筑的屋頂或墻面進行綠化的創新方式，旨在增加城市綠化面積，改善城市生態環境，提升城市景觀效果。

2、如中國專利公告號（cn208258526u）中公開的一種蓄水式高掛綠化裝置，包括固定架和設置在固定架內的至少一個種植裝置，所述固定架包括豎向設置的背架，所述背架上橫向設置有用于支撐種植裝置的支撐架以及用于對種植裝置進行限位的橫架，所述背架上設有用于高掛的固定裝置，所述固定架除背架和上端外的其它側面外裹覆有裝飾板，所述種植裝置包括殼體和殼體內的分隔蓋板，分隔蓋板擱置在殼體內并將該殼體分隔為下部蓄水空間和上部種植空間，分隔蓋板具有至少一個向下延伸至殼體底部的延伸面板，延伸面板下端具有連通蓄水空間和種植空間的出水縫，所述分隔蓋板上還設有與蓄水空間連通的蓄水管，所述蓄水管上端設有進水口且延伸至不高于殼體上沿的位置；能實現高架等高空綠化。

3、但是如上述公開專利為例的現有技術中還存在著對于高空綠化平臺的固定調節效果較差的問題，如上述專利中將用于綠化種植的蓄水空間等通過掛靠架與高空連接，從而起到綠化作用，但是高空建筑受地理位置和建筑形狀等原因，會導致高空建筑的外層結構不同，現有技術不便于根據實際情況對綠化平臺進行有效調節，進而會導致綠化植物生長受影響等情況產生，不利于綠化使用。

技術實現思路

1、針對現有技術的不足，本申請提供了一種高空綠化平臺，具備便于高空安裝調節等優點，解決了存在著對于高空綠化平臺的固定調節效果較差的問題。

2、為實現上述目的，本申請提供如下技術方案：一種高空綠化平臺，包括預埋梁，所述預埋梁的外側設有固定機構，所述固定機構的正面設有綠化機構；

3、所述固定機構包括兩個支撐梁、兩個固定塊、兩個轉軸、種植框和調節件，兩個所述支撐梁均與預埋梁的外側固定，兩個所述固定塊分別與兩個支撐梁的外側固定，兩個所述固定塊相對的一側均開設有轉孔，且兩個轉軸分別與兩個轉孔的內壁轉動連接，所述種植框固定在兩個轉軸相對的一側之間，所述調節件設置在左側轉軸的外側以調節種植框的；

4、所述調節件包括調節齒輪、導軌、滑動架、齒板和推拉桿，所述調節齒輪與左側轉軸的外側固定，所述導軌與左側固定塊的上表面固定，所述滑動架滑動設置在導軌的外側，所述齒板與滑動架的左側固定，且齒板與調節齒輪嚙合連接，所述推拉桿與滑動架的正面固定。

5、通過采用該技術方案，通過固定機構的調節件，種植框可以進行角度調節，適應不同植物的生長需求和光照條件。

6、進一步，所述支撐梁與預埋梁相對的一側之間固定有斜撐，所述推拉桿的外側設有與支撐梁螺紋連接有鎖止螺栓。

7、通過采用該技術方案，斜撐的設置提高了整個結構的穩定性，尤其在高空環境中，增強了抗風能力，推拉桿外側的鎖止螺栓提供了調節后的鎖定機制，確保調節件固定到位，防止意外松動。

8、進一步，所述預埋梁的外側開設有若干個安裝孔，且安裝孔的內壁均插接有膨脹螺栓。

9、通過采用該技術方案，膨脹螺栓的使用簡化了預埋梁的安裝過程，允許在已建成的建筑上快速安裝綠化平臺。

10、進一步，所述種植框為輕質合金框，所述導軌的橫截面形狀為t形，所述滑動架的背面開設有t形槽，且滑動架經t形槽沿導軌的外側滑動。

11、通過采用該技術方案，輕質合金框的使用減輕了整體結構的重量，降低了對建筑的負擔，t形導軌和滑動架的設計允許精確調節種植框的位置，提高了調節的準確性和便捷性。

12、進一步，所述綠化機構包括連接架、灌溉管、若干個灌溉噴頭、注水管、分隔板和集水盒，所述連接架與種植框的正面固定，所述灌溉管與連接架的下表面固定，若干個所述灌溉噴頭均與灌溉管的外側連通，所述注水管與灌溉管的外側連通，所述分隔板水平固定在種植框的四側內壁之間，所述集水盒放置在種植框的底部且位于分隔板的下方。

13、通過采用該技術方案，灌溉系統的設置確保了植物得到均勻和充足的水分供應，集水盒的設計有助于收集多余的水分，避免浪費，并可能用于水分再利用。

14、進一步，若干個所述灌溉噴頭分別沿灌溉管的長度方向均勻分布設置。

15、通過采用該技術方案，灌溉噴頭沿灌溉管均勻分布，確保整個種植區域的植物都能獲得適當的水分。

16、進一步，所述分隔板的正面開設有若干個分水孔，所述種植框的內部且位于分隔板的上方填充有種植壤。

17、通過采用該技術方案，分隔板上的分水孔有助于將水分均勻分布到種植壤中，避免水分積聚和不均勻灌溉，種植壤的填充為植物提供了適宜的生長介質。

18、進一步，所述集水盒的長度和寬度分別與種植框內底壁的長度和寬度相等。

19、通過采用該技術方案，集水盒與種植框內底壁尺寸相匹配，確保能夠收集所有可能的多余水分，提高水資源的利用效率。

20、與現有技術相比，本申請的技術方案具備以下有益效果：

21、1、該高空綠化平臺，通過設置了固定機構，通過預埋梁和支撐梁的固定，增強了整個綠化平臺的穩定性，使其能夠承受高空環境中的風力和其他外部因素，固定機構的設計允許根據建筑的具體結構和形狀進行調整，提高了綠化平臺對不同建筑環境的適應性，轉軸和調節件的設計使得種植框可以調節角度和位置，以適應植物對光照和空間的需求，提高植物的生長條件，膨脹螺栓的使用簡化了后期安裝過程，使得在已建成的建筑物上安裝綠化平臺變得方便快捷，通過斜撐和固定塊的加固，增加了結構的安全性，減少了高空作業的風險。

22、2、該高空綠化平臺，通過設置了綠化機構，灌溉系統的均勻分布確保了植物得到充足的水分，提高了灌溉效率，通過分隔板上的分水孔和集水盒的設計，實現了水分的有效管理和循環利用，避免了過度灌溉和水分浪費，種植框內的種植壤為植物提供了適宜的生長介質，同時分隔板的設計允許植物在不同層次上生長，增加了綠化的立體效果，綠化植物有助于改善城市生態環境，減少城市熱島效應，提高空氣質量，綠化機構通過植物的種植，增加了城市建筑的美觀性，提升了城市景觀效果，綠化機構可以根據不同的植物種類和生長習性進行調整，提供了種植方案的靈活性和多樣性。

技術特征：

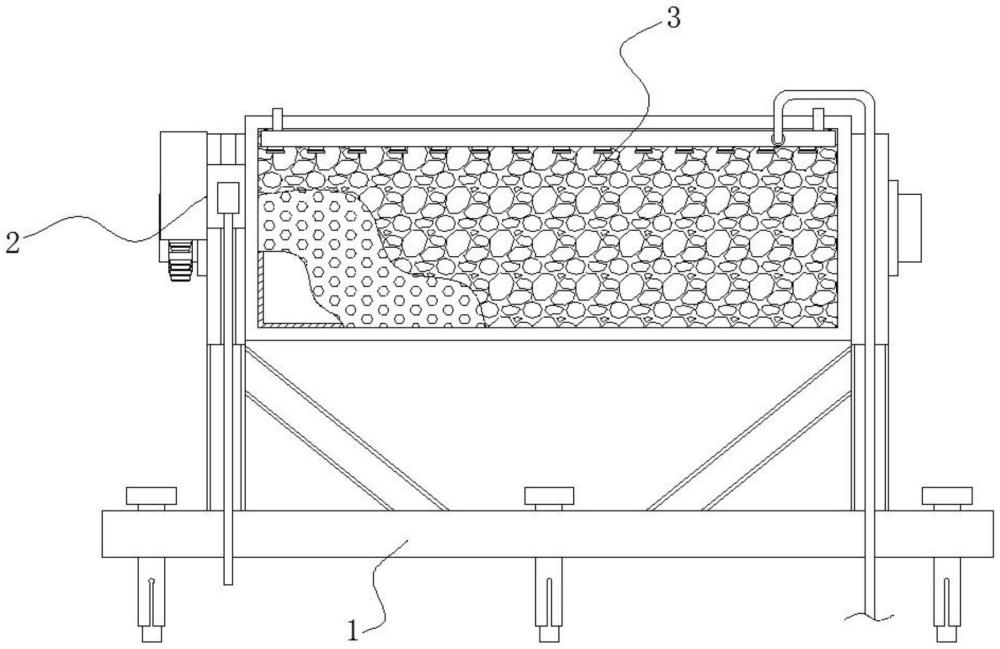

1.一種高空綠化平臺，包括預埋梁（1），其特征在于：所述預埋梁（1）的外側設有固定機構（2），所述固定機構（2）的正面設有綠化機構（3）；

2.根據權利要求1所述的一種高空綠化平臺，其特征在于：所述支撐梁（21）與預埋梁（1）相對的一側之間固定有斜撐，所述推拉桿（255）的外側設有與支撐梁（21）螺紋連接有鎖止螺栓。

3.根據權利要求1所述的一種高空綠化平臺，其特征在于：所述預埋梁（1）的外側開設有若干個安裝孔，且安裝孔的內壁均插接有膨脹螺栓。

4.根據權利要求1所述的一種高空綠化平臺，其特征在于：所述種植框（24）為輕質合金框，所述導軌（252）的橫截面形狀為t形，所述滑動架（253）的背面開設有t形槽，且滑動架（253）經t形槽沿導軌（252）的外側滑動。

5.根據權利要求1所述的一種高空綠化平臺，其特征在于：所述綠化機構（3）包括連接架（31）、灌溉管（32）、若干個灌溉噴頭（33）、注水管（34）、分隔板（35）和集水盒（36），所述連接架（31）與種植框（24）的正面固定，所述灌溉管（32）與連接架（31）的下表面固定，若干個所述灌溉噴頭（33）均與灌溉管（32）的外側連通，所述注水管（34）與灌溉管（32）的外側連通，所述分隔板（35）水平固定在種植框（24）的四側內壁之間，所述集水盒（36）放置在種植框（24）的底部且位于分隔板（35）的下方。

6.根據權利要求5所述的一種高空綠化平臺，其特征在于：若干個所述灌溉噴頭（33）分別沿灌溉管（32）的長度方向均勻分布設置。

7.根據權利要求5所述的一種高空綠化平臺，其特征在于：所述分隔板（35）的正面開設有若干個分水孔，所述種植框（24）的內部且位于分隔板（35）的上方填充有種植壤（37）。

8.根據權利要求5所述的一種高空綠化平臺，其特征在于：所述集水盒（36）的長度和寬度分別與種植框（24）內底壁的長度和寬度相等。

技術總結
本申請涉及一種高空綠化平臺，屬于綠化平臺領域，包括預埋梁，所述預埋梁的外側設有固定機構，所述固定機構的正面設有綠化機構。該高空綠化平臺，通過設置了固定機構，通過預埋梁和支撐梁的固定，增強了整個綠化平臺的穩定性，使其能夠承受高空環境中的風力和其他外部因素，固定機構的設計允許根據建筑的具體結構和形狀進行調整，提高了綠化平臺對不同建筑環境的適應性，轉軸和調節件的設計使得種植框可以調節角度和位置，以適應植物對光照和空間的需求，膨脹螺栓的使用簡化了后期安裝過程，使得在已建成的建筑物上安裝綠化平臺變得方便快捷，通過斜撐和固定塊的加固，增加了結構的安全性，減少了高空作業的風險。

技術研發人員：柳少杰
受保護的技術使用者：北京云翔建筑設計有限公司
技術研發日：20240726
技術公布日：2025/4/24
