本技術屬于生豬養殖，具體來說，涉及一種生豬養殖定量投食設備。

背景技術：

1、但是在目前的豬養殖場中,最普遍的投喂方式還是人工投喂，雖然已有部分飼料槽采用定量投喂，但是在實際使用效果中，僅能實現投喂，未能完全達到定量控制的效果，導致實用性較差。

2、針對相關技術中的問題，目前尚未提出有效的解決方案。

3、因此為了解決以上問題，本實用新型提供了一種生豬養殖定量投食設備。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種生豬養殖定量投食設備，內倉內的飼料通過螺旋輸送器輸出，進而輸送到定量箱內，并堆積在升降板上，隨著升降板上堆積的飼料越來越多，其承受的重量會逐步增大，此時彈簧則受力壓縮，進而使得升降板緩緩下降，當觸碰傳感器與觸碰桿接觸的時候，表示飼料的量已達到投喂標準，觸碰傳感器將檢測到的信號傳輸給控制器，控制器隨即關閉螺旋輸送器停止輸出飼料，然后就可以將飼料通過出料槽輸送到豬圈內部，該方式操作簡單，能夠?qū)崿F(xiàn)定量投食。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種生豬養殖定量投食設備，包括飼料箱，所述飼料箱的內部設置有內倉，所述內倉的底端安裝有螺旋輸送器，所述飼料箱的一側安裝有定量箱，所述定量箱的內部滑動連接有升降板，所述升降板的底端安裝有彈簧，所述升降板的底端還安裝有觸碰傳感器，所述定量箱的內部底端可拆卸安裝有觸碰桿，所述定量箱的一側安裝有出料槽，所述飼料箱的一側固定安裝有控制器，內倉內的飼料通過螺旋輸送器輸出，進而輸送到定量箱內，并堆積在升降板上，隨著升降板上堆積的飼料越來越多，其承受的重量會逐步增大，此時彈簧則受力壓縮，進而使得升降板緩緩下降，當觸碰傳感器與觸碰桿接觸的時候，表示飼料的量已達到投喂標準，觸碰傳感器將檢測到的信號傳輸給控制器，控制器隨即關閉螺旋輸送器停止輸出飼料，然后就可以將飼料通過出料槽輸送到豬圈內部，該方式操作簡單，能夠?qū)崿F(xiàn)定量投食。

4、進一步在于，所述飼料箱的頂端開設有投放口，所述投放口與所述內倉相通。

5、進一步在于，所述內倉呈漏斗形，所述內倉的底端設置有第一出料口。

6、進一步在于，所述第一出料口與所述螺旋輸送器頂端的進料口相連接。

7、進一步在于，所述飼料箱的一側開設有第二出料口，所述第二出料口與所述螺旋輸送器出料端的位置相對應，且所述第二出料口與所述定量箱的位置相對應。

8、進一步在于，所述定量箱的內部底端固定安裝有伸縮支柱，所述伸縮支柱上套接連接有所述彈簧，所述伸縮支柱的伸縮端與所述升降板的底端相連接。

9、進一步在于，所述升降板的底端還固定安裝有安裝柱，所述安裝柱的底端安裝有所述觸碰傳感器，所述觸碰傳感器的位置與所述觸碰桿的位置相對應。

10、進一步在于，所述定量箱的一側開設有第三出料口，所述第三出料口的位置與所述出料槽的位置相對應，且所述出料槽上安裝有閥門。

11、進一步在于，所述飼料箱的底端四角處均固定安裝有支撐腿，所述支撐腿的底端安裝有滾輪，所述飼料箱的一側固定安裝有把手。

12、進一步在于，所述觸碰傳感器與所述控制器電連接，所述控制器與所述螺旋輸送器和所述閥門電連接。

13、與現有技術相比，本實用新型具有以下有益效果：

14、本實用新型中，先將飼料通過投放口投放到內倉內，當需要投喂的時候，通過滾輪將飼料箱移動到豬圈附近，并使得出料槽的出口端對準食槽，然后通過控制器啟動螺旋輸送器，內倉內的飼料通過螺旋輸送器輸出，進而輸送到定量箱內，并堆積在升降板上，隨著升降板上堆積的飼料越來越多，其承受的重量會逐步增大，此時彈簧則受力壓縮，進而使得升降板緩緩下降，當觸碰傳感器與觸碰桿接觸的時候，表示飼料的量已達到投喂標準，觸碰傳感器將檢測到的信號傳輸給控制器，控制器隨即關閉螺旋輸送器停止輸出飼料，然后控制器開啟閥門，升降板上方的飼料則可以通過第三出料口流出，然后在通過出料槽流出道食槽內，隨著飼料的流出，升降板上的飼料變小，其承重在變小，彈簧則會慢慢伸長，進而帶動升降板上升，使得升降板上的飼料能夠全部投放到食槽內，該方式操作簡單，能夠?qū)崿F(xiàn)定量投食，且由于觸碰桿是可拆卸的，所以可以根據豬的大小來更換觸碰桿的長短，進而實現調節飼料量。

技術特征：

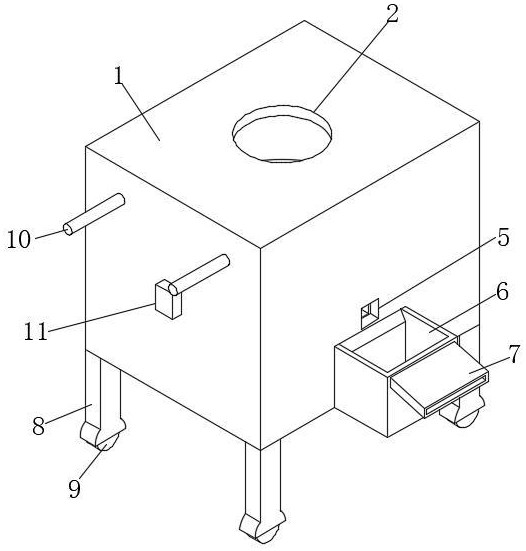

1.一種生豬養殖定量投食設備，包括飼料箱（1），其特征在于，所述飼料箱（1）的內部設置有內倉（3），所述內倉（3）的底端安裝有螺旋輸送器（4），所述飼料箱（1）的一側安裝有定量箱（6），所述定量箱（6）的內部滑動連接有升降板（601），所述升降板（601）的底端安裝有彈簧（603），所述升降板（601）的底端還安裝有觸碰傳感器（605），所述定量箱（6）的內部底端可拆卸安裝有觸碰桿（606），所述定量箱（6）的一側安裝有出料槽（7），所述飼料箱（1）的一側固定安裝有控制器（11）。

2.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述飼料箱（1）的頂端開設有投放口（2），所述投放口（2）與所述內倉（3）相通。

3.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述內倉（3）呈漏斗形，所述內倉（3）的底端設置有第一出料口（301）。

4.根據權利要求3所述的一種生豬養殖定量投食設備，其特征在于，所述第一出料口（301）與所述螺旋輸送器（4）頂端的進料口相連接。

5.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述飼料箱（1）的一側開設有第二出料口（5），所述第二出料口（5）與所述螺旋輸送器（4）出料端的位置相對應，且所述第二出料口（5）與所述定量箱（6）的位置相對應。

6.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述定量箱（6）的內部底端固定安裝有伸縮支柱（602），所述伸縮支柱（602）上套接連接有所述彈簧（603），所述伸縮支柱（602）的伸縮端與所述升降板（601）的底端相連接。

7.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述升降板（601）的底端還固定安裝有安裝柱（604），所述安裝柱（604）的底端安裝有所述觸碰傳感器（605），所述觸碰傳感器（605）的位置與所述觸碰桿（606）的位置相對應。

8.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述定量箱（6）的一側開設有第三出料口（607），所述第三出料口（607）的位置與所述出料槽（7）的位置相對應，且所述出料槽（7）上安裝有閥門（701）。

9.根據權利要求1所述的一種生豬養殖定量投食設備，其特征在于，所述飼料箱（1）的底端四角處均固定安裝有支撐腿（8），所述支撐腿（8）的底端安裝有滾輪（9），所述飼料箱（1）的一側固定安裝有把手（10）。

10.根據權利要求8所述的一種生豬養殖定量投食設備，其特征在于，所述觸碰傳感器（605）與所述控制器（11）電連接，所述控制器（11）與所述螺旋輸送器（4）和所述閥門（701）電連接。

技術總結
本技術公開了一種生豬養殖定量投食設備，包括飼料箱，飼料箱的內部設置有內倉，內倉的底端安裝有螺旋輸送器，飼料箱的一側安裝有定量箱，定量箱的內部滑動連接有升降板，升降板的底端安裝有彈簧；內倉內的飼料通過螺旋輸送器輸出，進而輸送到定量箱內，并堆積在升降板上，隨著升降板上堆積的飼料越來越多，其承受的重量會逐步增大，此時彈簧則受力壓縮，進而使得升降板緩緩下降，當觸碰傳感器與觸碰桿接觸的時候，表示飼料的量已達到投喂標準，觸碰傳感器將檢測到的信號傳輸給控制器，控制器隨即關閉螺旋輸送器停止輸出飼料，然后就可以將飼料通過出料槽輸送到豬圈內部，該方式操作簡單，能夠?qū)崿F(xiàn)定量投食。

技術研發人員：卞士應,卞士全
受保護的技術使用者：壽縣祥龍牧業有限公司
技術研發日：20240729
技術公布日：2025/4/28
