本技術涉及溫室覆蓋膜，具體為一種具有定位功能的溫室覆蓋膜。

背景技術：

1、溫室又被稱為大棚，大棚的應用越加廣泛，當前大棚已用于栽培花、草、果蔬等，林業生產用于林木育苗、觀賞樹木的培養等，而覆蓋膜則是不可缺少的組成部件。

2、但是，如授權公告號為cn207720813u的實用新型專利公開了一種方便清掃的大棚膜，包括鋼索繩、地板、橫梁、立柱、灑水器、第二灑水器、鋼架、外膜、門體和殼體，所述殼體的底部設置有地板，所述地板的表面設置有溫度傳感器，所述地板通過鋼索繩與上方的橫梁固定連接，所述橫梁通過立柱固定在下方的地板上，所述橫梁的下方活動連接有儲水室，所述儲水室通過管道與下方的灑水器，所述外膜的外側安裝有固定塊，所述頂部的固定塊內部設置有第二灑水器，所述外膜的內部固定有鋼架。本實用新型通過第二灑水器為頂部的大棚膜進行清洗，減小了人工清洗的麻煩，內部的橫梁上設置有儲水室，儲水室可以橫梁為中心環繞，對大棚內膜和內部的種植物進行灌溉，提高了水的利用率。

3、上述中的現有技術方案存在以下缺陷，不便于清潔恢復透光性，容易影響溫室內植物光合作用，而且不方便定位，覆蓋時容易產生歪斜，同時不便于提高使用壽命，因此，我們提出一種具有定位功能的溫室覆蓋膜，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種具有定位功能的溫室覆蓋膜，以解決上述背景技術中提出現有的溫室覆蓋膜，不便于清潔恢復透光性，容易影響溫室內植物光合作用，而且不方便定位，覆蓋時容易產生歪斜，同時不便于提高使用壽命的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有定位功能的溫室覆蓋膜，包括：底板、底板的作用兩端均呈等間距的固定連接有起到支撐作用的安裝架以及底板的后上側設置有安裝板；

3、還包括：

4、所述安裝架的外端放置有外膜，且外膜由基層、第一阻燃層、第二阻燃層和抗紫外線層，并且外膜的上側和下側分別設置有噴淋結構和限位結構，其中噴淋結構包括有支撐塊、支桿、連接管和旋轉噴頭，限位結構包括有連接孔、限位桿、連接墊和限位圓蓋；

5、所述安裝板固定連接在后側安裝架的下端，且安裝板的前下端螺栓連接有微型電機。

6、優選的，所述安裝架的下側放置有內膜，且安裝架、外膜以及內膜的中下端均呈等間距的開設有連接孔，并且連接孔的內部嵌套連接有限位桿，而且限位桿的正視縱截面呈“t”字形結構。

7、優選的，所述限位桿的內端貫穿連接有連接墊，且限位圓蓋螺紋連接在限位桿的內端外表面上，同時限位桿的外端直徑與連接墊的外端直徑相等。

8、優選的，所述支撐塊前后對稱的固定連接在前后兩組安裝架上，且支撐塊的上端一體化連接有支桿，并且支桿的上端固定連接在連接管上。

9、優選的，所述連接管的前端螺栓連接有進液管，且連接管的下端呈等間距的安裝有旋轉噴頭，其中進液管通過連接管與旋轉噴頭相連通。

10、優選的，所述安裝板的中下端轉動連接有連接軸，且連接軸的前端安裝在微型電機的后端，并且連接軸的后端固定連接有連接桿；

11、其中，所述連接桿的上端鑲嵌連接在刮板的后下端，且正視縱截面呈弧型結構的刮板通過連接桿以及連接軸在外膜的上端呈旋轉結構，并且刮板的寬度大于外膜的寬度。

12、優選的，所述基層的下端固定連接有第一阻燃層，且基層的上端固定連接有第二阻燃層，并且第二阻燃層的上端涂抹有抗紫外線層，其中基層、第一阻燃層、第二阻燃層以及抗紫外線層的長度均相等。

13、與現有技術相比，本實用新型的有益效果是：該具有定位功能的溫室覆蓋膜，便于清潔恢復透光性，防止影響溫室內植物光合作用，而且具有定位功能，防止覆蓋時產生歪斜，同時便于提高使用壽命；

14、1.設置有支桿和旋轉噴頭，進液管與旋轉噴頭的結構設計，使得清水通過進液管進入連接管內，通過呈等間距設置的旋轉噴頭噴灑在外膜的上端外表面，刮板在外膜上端的結構設計，使得連接桿帶動刮板轉動時將清水刮勻，從而便于清潔恢復透光性，防止影響溫室內植物光合作用；

15、2.設置有連接孔和限位桿，限位圓蓋螺紋連接在限位桿的內端外表面上，使得限位桿嵌套連接在呈等間距設置的連接孔內，通過限位圓蓋對限位桿的位置進行限定，從而具有定位功能，防止覆蓋時產生歪斜；

16、3.設置有第二阻燃層和抗紫外線層，基層、第一阻燃層、第二阻燃層以及抗紫外線層的長度均相等，使得第二阻燃層和第一阻燃層分別對基層的上下兩端保護，抗紫外線層對第二阻燃層進行保護，從而便于提高使用壽命。

技術特征：

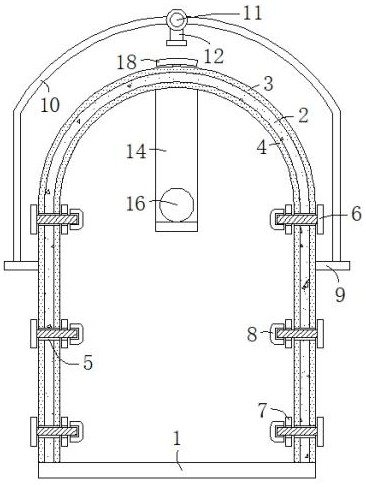

1.一種具有定位功能的溫室覆蓋膜，包括：底板（1）、底板（1）的作用兩端均呈等間距的固定連接有起到支撐作用的安裝架（2）以及底板（1）的后上側設置有安裝板（14）；

2.根據權利要求1所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述安裝架（2）的下側放置有內膜（4），且安裝架（2）、外膜（3）以及內膜（4）的中下端均呈等間距的開設有連接孔（5），并且連接孔（5）的內部嵌套連接有限位桿（6），而且限位桿（6）的正視縱截面呈“t”字形結構。

3.根據權利要求2所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述限位桿（6）的內端貫穿連接有連接墊（7），且限位圓蓋（8）螺紋連接在限位桿（6）的內端外表面上，同時限位桿（6）的外端直徑與連接墊（7）的外端直徑相等。

4.根據權利要求1所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述支撐塊（9）前后對稱的固定連接在前后兩組安裝架（2）上，且支撐塊（9）的上端一體化連接有支桿（10），并且支桿（10）的上端固定連接在連接管（11）上。

5.根據權利要求4所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述連接管（11）的前端螺栓連接有進液管（13），且連接管（11）的下端呈等間距的安裝有旋轉噴頭（12），其中進液管（13）通過連接管（11）與旋轉噴頭（12）相連通。

6.根據權利要求1所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述安裝板（14）的中下端轉動連接有連接軸（15），且連接軸（15）的前端安裝在微型電機（16）的后端，并且連接軸（15）的后端固定連接有連接桿（17）；

7.根據權利要求1所述的一種具有定位功能的溫室覆蓋膜，其特征在于：所述基層（19）的下端固定連接有第一阻燃層（20），且基層（19）的上端固定連接有第二阻燃層（21），并且第二阻燃層（21）的上端涂抹有抗紫外線層（22），其中基層（19）、第一阻燃層（20）、第二阻燃層（21）以及抗紫外線層（22）的長度均相等。

技術總結
本技術公開了一種具有定位功能的溫室覆蓋膜，包括：底板、底板的作用兩端均呈等間距的固定連接有起到支撐作用的安裝架以及底板的后上側設置有安裝板；所述安裝架的外端放置有外膜，且外膜由基層、第一阻燃層、第二阻燃層和抗紫外線層，并且外膜的上側和下側分別設置有噴淋結構和限位結構，其中噴淋結構包括有支撐塊、支桿、連接管和旋轉噴頭，限位結構包括有連接孔、限位桿、連接墊和限位圓蓋；所述安裝板固定連接在后側安裝架的下端，且安裝板的前下端螺栓連接有微型電機。該具有定位功能的溫室覆蓋膜，便于清潔恢復透光性，防止影響溫室內植物光合作用，而且具有定位功能，防止覆蓋時產生歪斜，同時便于提高使用壽命。

技術研發人員：權衛兵,楊嬌,李遷,趙崇軍
受保護的技術使用者：陜西省外經貿建設集團有限公司
技術研發日：20240729
技術公布日：2025/4/28
