本技術涉及電動撒料機，具體為一種畜牧養殖用電動撒料機。

背景技術：

1、在畜牧養殖的過程中，需要將預拌完成的飼料和草料向喂食槽的內部進行撒料，因畜牧的喂養量較大，需要通過電動撒料機對喂食槽的內部進行撒料；

2、根據專利授權公告號：cn217905709u公開了畜牧養殖用電動撒料機，該畜牧養殖用電動撒料機，實現分批次逐漸撥料的效果，進而避免撥料軸由于草料過重而卡死的問題；

3、但是現有技術中的防卡死結構存在局限性，使用過程中一旦草料卡住撥料軸，檢修較為麻煩，并不適合養殖使用，并且在上料的過程中料箱內部的草料中含有灰塵，下料的過程容易產生揚塵，影響喂養環境。因此，需要對現有技術進行改進。

技術實現思路

1、本實用新型的目的在于提供一種畜牧養殖用電動撒料機，解決了撒料機不便于進行檢修和喂養的過程中容易揚塵的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種畜牧養殖用電動撒料機，包括底座，所述底座的上端固定連接有料箱，所述料箱的上端鉸接有兩個對稱分布的箱蓋，所述料箱上設置有鎖定機構，所述料箱的內部通過軸承安裝有六角軸，所述六角軸的外側滑動連接有絞龍，所述六角軸的外側設置有彈簧一，所述料箱的內部固定連接有密封罩，所述料箱的外側固定連接有斜面環，所述絞龍位于所述料箱外側的一端固定連接有驅動架，所述六角軸的外側固定連接有帶輪一，所述底座的上端固定連接有電機。

3、優選的，兩個所述箱蓋相互接觸，所述底座的下端通過軸承安裝有支撐輪，所述底座的下端安裝有兩個對稱分布的萬向輪，萬向輪可以使得底座更加便于轉彎。

4、優選的，所述絞龍與所述料箱活動連接，所述驅動架的斜面與所述斜面環滑動連接，驅動架可以沿著斜面環的斜面進行左右往復移動。

5、優選的，所述料箱的內部固定連接有導流板，所述導流板與所述密封罩固定連接，所述密封罩與所述絞龍活動連接，導流板可以通過斜面對草料進行導流。

6、優選的，所述彈簧一的一端與所述料箱接觸，所述彈簧一的另一端與所述絞龍固定連接，彈簧一可以通過彈力帶動絞龍自動復位。

7、優選的，所述電機的輸出軸外側固定連接有帶輪二，所述帶輪一的外側套接有皮帶，所述帶輪二的外側套接有皮帶，皮帶可以對動力進行傳輸。

8、優選的，所述鎖定機構包括翻轉架，所述料箱的外側鉸接有翻轉架，所述翻轉架的內部滑動連接有復位釘，所述復位釘的上端固定連接有提手板，所述提手板的下端固定連接有限位柱，所述復位釘的外側設置有彈簧二，所述翻轉架與所述箱蓋接觸，限位柱可以對箱蓋進行限位。

9、優選的，所述限位柱與所述箱蓋滑動連接，所述箱蓋與所述提手板接觸，所述彈簧二的一端與所述翻轉架固定連接，所述彈簧二的另一端與所述復位釘固定連接，所述提手板與所述翻轉架接觸，彈簧二可以通過彈力帶動復位釘自動復位。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過在料箱上加設斜面環、驅動架和六角軸等結構，在料箱進行下料的過程中絞龍轉動的過程中，可以通用驅動架沿著斜面環進行轉動，驅動架轉動的同時可以帶動絞龍在六角軸的外側進行滑動，絞龍轉動的同時可以左右往復滑動，從而可以有效的避免堵塞，并且結構簡單便于后期檢修。

12、2、本實用新型通過在料箱上加設翻轉架、提手板和限位柱等結構，在將草料裝填完成后，將限位柱滑入到箱蓋的內部對箱蓋進行限位，可以通過箱蓋對料箱進行密封，從而可以有效的避免草料內部揚塵的現象出現。

技術特征：

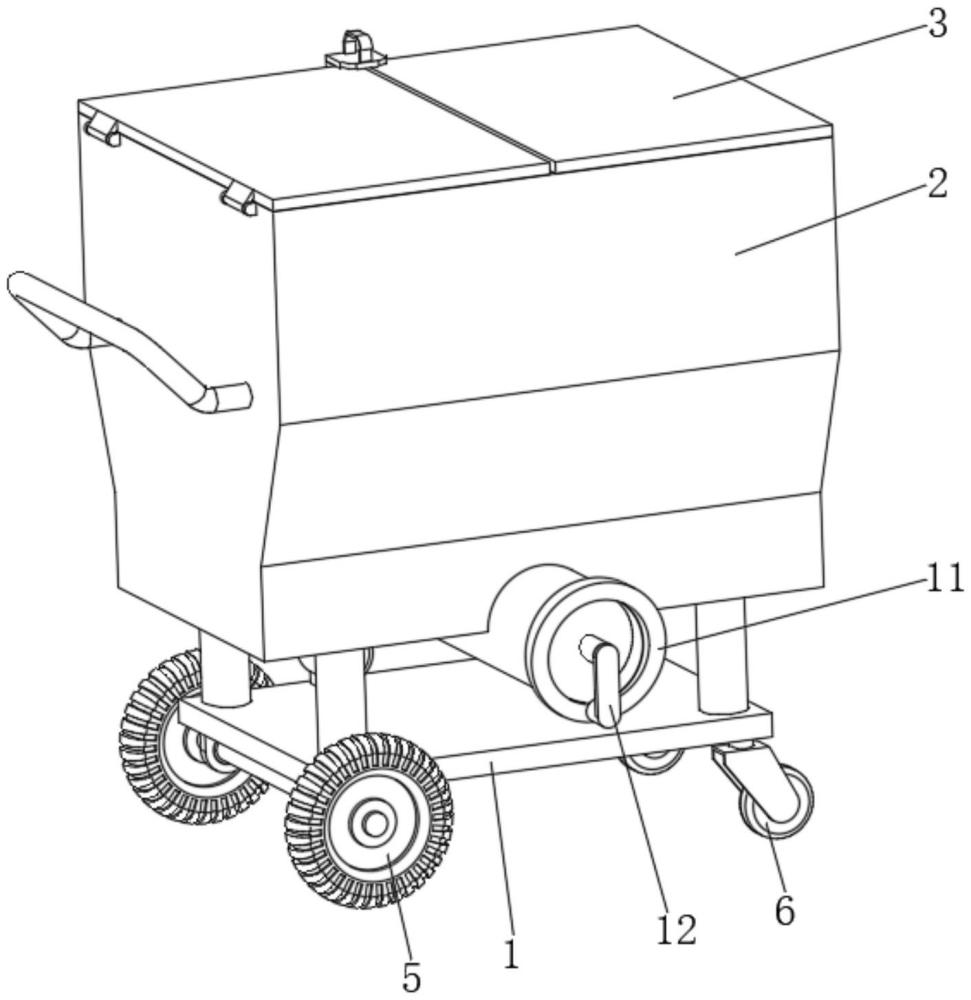

1.一種畜牧養殖用電動撒料機，包括底座(1)，其特征在于：所述底座(1)的上端固定連接有料箱(2)，所述料箱(2)的上端鉸接有兩個對稱分布的箱蓋(3)，所述料箱(2)上設置有鎖定機構(4)，所述料箱(2)的內部通過軸承安裝有六角軸(7)，所述六角軸(7)的外側滑動連接有絞龍(8)，所述六角軸(7)的外側設置有彈簧一(9)，所述料箱(2)的內部固定連接有密封罩(10)，所述料箱(2)的外側固定連接有斜面環(11)，所述絞龍(8)位于所述料箱(2)外側的一端固定連接有驅動架(12)，所述六角軸(7)的外側固定連接有帶輪一(14)，所述底座(1)的上端固定連接有電機(16)。

2.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：兩個所述箱蓋(3)相互接觸，所述底座(1)的下端通過軸承安裝有支撐輪(5)，所述底座(1)的下端安裝有兩個對稱分布的萬向輪(6)。

3.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：所述絞龍(8)與所述料箱(2)活動連接，所述驅動架(12)的斜面與所述斜面環(11)滑動連接。

4.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：所述料箱(2)的內部固定連接有導流板(13)，所述導流板(13)與所述密封罩(10)固定連接，所述密封罩(10)與所述絞龍(8)活動連接。

5.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：所述彈簧一(9)的一端與所述料箱(2)接觸，所述彈簧一(9)的另一端與所述絞龍(8)固定連接。

6.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：所述電機(16)的輸出軸外側固定連接有帶輪二(17)，所述帶輪一(14)的外側套接有皮帶(15)，所述帶輪二(17)的外側套接有皮帶(15)。

7.根據權利要求1所述的一種畜牧養殖用電動撒料機，其特征在于：所述鎖定機構(4)包括翻轉架(41)，所述料箱(2)的外側鉸接有翻轉架(41)，所述翻轉架(41)的內部滑動連接有復位釘(42)，所述復位釘(42)的上端固定連接有提手板(43)，所述提手板(43)的下端固定連接有限位柱(44)，所述復位釘(42)的外側設置有彈簧二(45)，所述翻轉架(41)與所述箱蓋(3)接觸。

8.根據權利要求7所述的一種畜牧養殖用電動撒料機，其特征在于：所述限位柱(44)與所述箱蓋(3)滑動連接，所述箱蓋(3)與所述提手板(43)接觸，所述彈簧二(45)的一端與所述翻轉架(41)固定連接，所述彈簧二(45)的另一端與所述復位釘(42)固定連接，所述提手板(43)與所述翻轉架(41)接觸。

技術總結
本技術屬于電動撒料機領域，具體涉及一種畜牧養殖用電動撒料機，包括底座，所述底座的上端固定連接有料箱，所述料箱的上端鉸接有兩個對稱分布的箱蓋，所述料箱上設置有鎖定機構，所述料箱的內部通過軸承安裝有六角軸，所述六角軸的外側滑動連接有絞龍，所述六角軸的外側設置有彈簧一，所述料箱的內部固定連接有密封罩。本技術通過在料箱上加設斜面環、驅動架和六角軸等結構，在料箱進行下料的過程中絞龍轉動的過程中，可以通用驅動架沿著斜面環進行轉動，驅動架轉動的同時可以帶動絞龍在六角軸的外側進行滑動，絞龍轉動的同時可以左右往復滑動，從而可以有效的避免堵塞，并且結構簡單便于后期檢修。

技術研發人員：王子豪
受保護的技術使用者：衡陽市浩德盛農業開發有限公司
技術研發日：20240730
技術公布日：2025/4/28
