本發明涉及畜牧養殖，尤其涉及一種具有自清潔功能的畜牧養殖用飲水裝置。

背景技術：

1、隨著畜牧業的發展，集中飼養牲畜成為大勢所趨，為了進一步節省人力成本，提高養殖效率，養殖用飲水裝置應運而生，養殖用飲水裝置是專門為牲畜提供飲用水的設備，確保牲畜能夠隨時獲得水源。

2、在飼養牲畜的過程中，若一些牲畜生病時，會根據牲畜的病情在水中添加適當?shù)乃巹﹣砭徑獠∏椋欢F(xiàn)有的飲水裝置通常暴露在空氣中，若水不能及時喝完的話，水中的藥劑可能就會失效，甚至發生氧化反應進而導致藥劑變性，若養殖人員不能及時更換飲用水，牲畜飲用含有變性后藥劑的水，很大可能導致牲畜的病情加重甚至死亡。

技術實現思路

1、為了克服上述背景技術中所闡述的缺點，本發明提供了一種具有自清潔功能的畜牧養殖用飲水裝置。

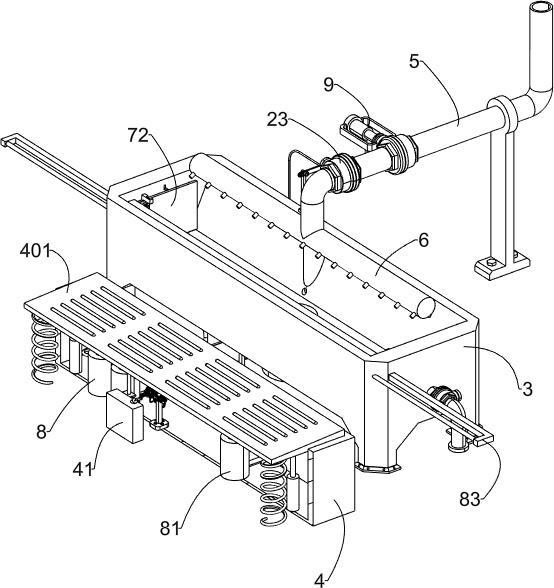

2、本發明的技術方案為：一種具有自清潔功能的畜牧養殖用飲水裝置，包括：支撐架，所述支撐架固接有儲水桶，所述支撐架設置有飲水殼，所述支撐架設置有踩踏座，所述踩踏座滑動連接有踩踏板，所述踩踏座內設置有用于對所述踩踏板的移動進行緩沖的緩沖模塊，所述飲水殼的一側固接并連通有出水管，所述出水管上安裝有時控電磁閥；第一管，連通于所述儲水桶，所述第一管固接并連通有噴水件；排水件，固接并連通于所述飲水殼；第一伸縮桿，固接于所述踩踏座內，其伸縮端與所述踩踏板固接，所述第一管上安裝有壓力控制閥，所述壓力控制閥與所述第一伸縮桿的固定部連通；水位檢測機構，設置于所述飲水殼內，用于實時檢測所述飲水殼的水面高度；封堵機構，設置于所述飲水殼上，用于定時解除對所述排水件的封堵。

3、作為本發明的一種優選技術方案，所述水位檢測機構包括：連通筒，固接并連通于所述飲水殼上；浮動件，滑動連接于所述連通筒內，所述第一管靠近所述噴水件的一側安裝有開關閥，所述浮動件固接有推動桿，所述開關閥的閥桿固接有調節桿，所述推動桿與所述調節桿滑動連接。

4、作為本發明的一種優選技術方案，所述封堵機構包括：封堵板，滑動連接于所述排水件上，且兩者之間設置有第一彈性件；限位桿，滑動連接于所述排水件上，且兩者之間固接有第二彈性件，所述限位桿用于對所述封堵板進行限位；驅動組件，設置于所述踩踏座上，用于控制所述限位桿的移動；復位組件，設置于所述踩踏座上，用于帶動所述封堵板恢復原位。

5、作為本發明的一種優選技術方案，所述驅動組件包括：安裝板，固接于所述踩踏座內，所述安裝板固接有第二伸縮桿；第三伸縮桿，固接于所述排水件上，其伸縮端與所述限位桿固接，所述第二伸縮桿的固定部與所述第三伸縮桿固定部之間連通有第二管；計時觸發組件，設置于所述踩踏座內，用于定時控制所述第二伸縮桿的伸縮端移動。

6、作為本發明的一種優選技術方案，所述計時觸發組件包括：按壓桿，滑動連接于所述踩踏座，并與所述踩踏板固接；滑動桿，滑動連接于所述安裝板上，所述按壓桿用于推動所述滑動桿移動，所述第二伸縮桿的伸縮端位于所述滑動桿的移動路徑上，所述踩踏座內安裝有擒縱計時模塊，所述擒縱計時模塊的擒縱輪與所述滑動桿之間固接有拉繩，所述安裝板設置有限位槽，所述滑動桿位于所述限位槽內滑動。

7、作為本發明的一種優選技術方案，所述限位槽由第一槽、第二槽、第三槽、第四槽、第五槽和第六槽組成，且所述第四槽、所述第五槽和所述第六槽均未處于所述按壓桿的移動路徑上。

8、作為本發明的一種優選技術方案，所述復位組件包括：第四伸縮桿，固接于所述踩踏座內，其伸縮端與所述踩踏板固接；第五伸縮桿，固接于所述飲水殼內，所述第四伸縮桿的固定部與所述第五伸縮桿的固定部之間通過管道連通，所述第五伸縮桿的伸縮端用于推動所述封堵板移動。

9、作為本發明的一種優選技術方案，還包括：刮除機構，設置于所述飲水殼上，用于對所述飲水殼的雜質進行清理，所述刮除機構包括：滑動架，具有兩個，分別滑動連接于所述飲水殼的兩側，且所述滑動架與所述飲水殼之間固接有第三彈性件；清理板，具有兩個，分別轉動連接于相鄰的所述滑動架上，且兩者之間固接有第四彈性件；歸位組件，設置有所述飲水殼上，用于帶動所述滑動架移動；限位組件，具有兩個，均設置于所述飲水殼上，用于對相鄰的所述滑動架進行限位。

10、作為本發明的一種優選技術方案，所述歸位組件包括：第六伸縮桿，固接于所述踩踏座內，所述第六伸縮桿的伸縮端初始處于收縮狀態；雙向伸縮桿安裝于所述飲水殼內，所述雙向伸縮桿的固定部與所述第六伸縮桿的固定部連通，所述雙向伸縮桿的伸縮端固接有驅動架，所述驅動架與相鄰的所述滑動架滑動連接，所述驅動架用于帶動所述清理板擺動。

11、作為本發明的一種優選技術方案，所述限位組件包括：第七伸縮桿，固接于所述飲水殼內，所述第七伸縮桿的伸縮端固接有限位架，所述限位架與所述飲水殼之間固接有第五彈性件，所述限位架用于對所述滑動架進行限位，所述第七伸縮桿的固定部與所述第二管連通。

12、與現有技術相比，本發明具有以下優點：本發明通過控制排水件的連通狀態，如此將飲水殼內的水排出，便于對飲水殼內的水進行更換，防止含有藥物的水長時間暴露于空氣中，而導致藥物失效或變質，進而導致牲畜藥物中毒。

13、本發明通過浮動件的移動對飲水殼內的水位進行監測，并利用浮動件對開關閥進行控制，如此防止持續向飲水殼內加水，而導致飲水殼內的水過多而溢出。

14、本發明通過擒縱計時模塊對滑動桿進行控制，進而達到對排水件的開啟和關閉進行控制的目的，同時利用滑動桿沿第四槽、第五槽和第六槽滑動，使按壓桿的移動不對滑動桿進行干擾，進而保證每次所定時間的準確性。

15、本發明通過兩個清理板的對向移動，使清理板對飲水殼內部的雜質進行清理，減少飲水殼內雜質的堆積，進而降低對水的污染。

技術特征：

1.一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，包括：

2.依據權利要求1所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述水位檢測機構包括：

3.依據權利要求1所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述封堵機構包括：

4.依據權利要求3所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述驅動組件包括：

5.依據權利要求4所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述計時觸發組件包括：

6.依據權利要求5所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述限位槽（54）由第一槽（541）、第二槽（542）、第三槽（543）、第四槽（544）、第五槽（545）和第六槽（546）組成，且所述第四槽（544）、所述第五槽（545）和所述第六槽（546）均未處于所述按壓桿（51）的移動路徑上。

7.依據權利要求3所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述復位組件包括：

8.依據權利要求4所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，還包括：

9.依據權利要求8所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述歸位組件包括：

10.依據權利要求8所述的一種具有自清潔功能的畜牧養殖用飲水裝置，其特征在于，所述限位組件包括：

技術總結
本發明屬于畜牧養殖技術領域，尤其涉及一種具有自清潔功能的畜牧養殖用飲水裝置。包括：支撐架，所述支撐架固接有儲水桶，所述支撐架固接有飲水殼，所述支撐架設置有踩踏座，所述踩踏座滑動連接有踩踏板；第一管，連通于所述儲水桶，所述第一管固接并連通有噴水件；排水件，固接并連通于所述飲水殼；第一伸縮桿，固接于所述踩踏座，所述第一管安裝有壓力控制閥；封堵機構，設置于所述飲水殼，用于定時解除對所述排水件的封堵。本發明通過控制排水件的連通狀態，如此將飲水殼內的水排出，便于對飲水殼內的水進行更換，防止含有藥物的水長時間暴露于空氣中，而導致藥物失效或變質，進而導致牲畜藥物中毒。

技術研發人員：王丹,趙月省,許慶芝,周忠華,朱紹偉,羅擁軍,王鑫,王學記
受保護的技術使用者：山東青草源畜牧科技有限公司
技術研發日：
技術公布日：2025/4/6
