本發明涉及光學成像設備，具體而言，涉及一種光學成像鏡頭。

背景技術：

1、隨著技術的發展，廣角鏡頭因其能夠提供更廣闊的視野而受到市場的關注。隨著光學設計和制造技術的進步，六片式的廣角鏡頭不僅提高了成像質量和視野范圍，還能夠適應各種拍攝環境。然而，現有技術的六片式的廣角鏡頭在設計時，通常會控制前端透鏡的尺寸，容易使前端透鏡尺寸差異過大，從而導致內反射雜散光增加的情況，導致邊緣畫質下降。

2、也就是說，現有技術中的六片式的光學成像鏡頭存在滿足廣角需求導致前端透鏡內反射雜散光嚴重的問題。

技術實現思路

1、本發明的主要目的在于提供一種光學成像鏡頭，以解決現有技術中的六片式的光學成像鏡頭存在滿足廣角需求導致前端透鏡內反射雜散光嚴重的問題。

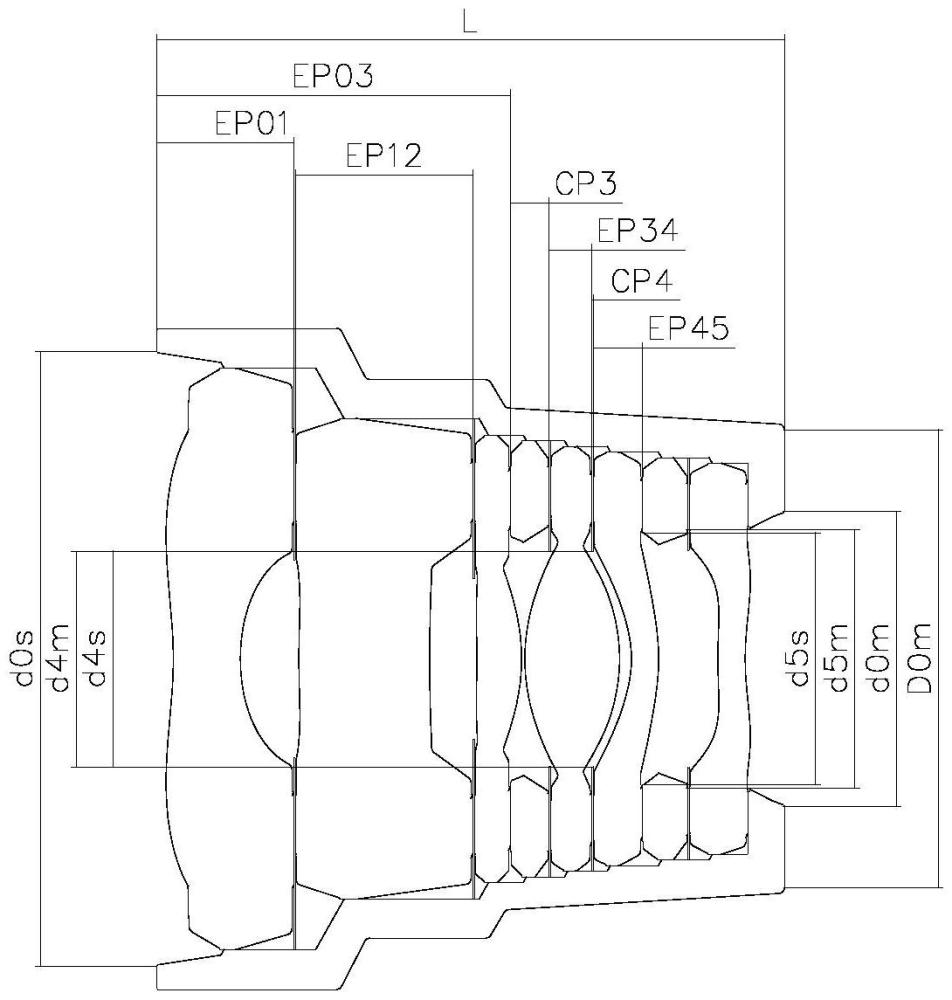

2、為了實現上述目的，根據本發明的一個方面，提供了一種光學成像鏡頭，包括鏡筒和設置在鏡筒中的透鏡組和間隔元件組，透鏡組由六片透鏡組成，六片透鏡由物側至像側依序為具有負光焦度的第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡和第六透鏡，第一透鏡至第六透鏡中的相鄰兩個透鏡之間具有空氣間隙；間隔元件組包括置于第一透鏡和第二透鏡之間且與第一透鏡的像側面部分接觸的第一間隔元件、置于第二透鏡和第三透鏡之間且與第二透鏡的像側面部分接觸的第二間隔元件、置于第三透鏡和第四透鏡之間且與第三透鏡的像側面部分接觸的第三間隔元件、置于第四透鏡和第五透鏡之間且與第四透鏡的像側面部分接觸的第四間隔元件以及置于第五透鏡和第六透鏡之間且與第五透鏡的像側面部分接觸的第五間隔元件；光學成像鏡頭的最大半視場角semi-fov與光學成像鏡頭的數值孔徑fno之間滿足：3.2<fno×tan(semi-fov)<3.5；第一透鏡的中心厚度ct1與第二透鏡的中心厚度ct2之間滿足：0.5<ct1/ct2<0.75；第一間隔元件的像側面至第二間隔元件的物側面的軸上距離ep12、鏡筒的物側面至第一間隔元件的物側面的軸上距離ep01、第一透鏡的有效焦距f1與第二透鏡的有效焦距f2之間滿足：-11.5<(ep12-f2)/(ep01-f1)<2.6。

3、根據本發明的另一方面，提供了一種光學成像鏡頭，包括鏡筒和設置在鏡筒中的透鏡組和間隔元件組，透鏡組由六片透鏡組成，六片透鏡由物側至像側依序為具有負光焦度的第一透鏡、具有光焦度的第二透鏡、具有正光焦度的第三透鏡、具有光焦度的第四透鏡、具有光焦度的第五透鏡和具有負光焦度的第六透鏡，第一透鏡至第六透鏡中的相鄰兩個透鏡之間具有空氣間隙；間隔元件組包括置于第一透鏡和第二透鏡之間且與第一透鏡的像側面部分接觸的第一間隔元件、置于第二透鏡和第三透鏡之間且與第二透鏡的像側面部分接觸的第二間隔元件、置于第三透鏡和第四透鏡之間且與第三透鏡的像側面部分接觸的第三間隔元件、置于第四透鏡和第五透鏡之間且與第四透鏡的像側面部分接觸的第四間隔元件以及置于第五透鏡和第六透鏡之間且與第五透鏡的像側面部分接觸的第五間隔元件；光學成像鏡頭的最大半視場角semi-fov與光學成像鏡頭的數值孔徑fno之間滿足：3.2<fno×tan(semi-fov)<3.5；第一透鏡的中心厚度ct1與第二透鏡的中心厚度ct2之間滿足：0.5<ct1/ct2<0.75；第三間隔元件的中心厚度cp3、第四間隔元件的中心厚度cp4、第三透鏡的像側面至第四透鏡的物側面的軸上距離t34與第四透鏡的像側面至第五透鏡的物側面的軸上距離t45之間滿足：0.3<(t34+t45)/(cp3+cp4)<4.5。

4、根據本發明的另一方面，提供了一種光學成像鏡頭，包括鏡筒和設置在鏡筒中的透鏡組和間隔元件組，透鏡組由六片透鏡組成，六片透鏡由物側至像側依序為具有負光焦度的第一透鏡、具有光焦度的第二透鏡、具有正光焦度的第三透鏡、具有光焦度的第四透鏡、具有光焦度的第五透鏡和具有負光焦度的第六透鏡，第一透鏡至第六透鏡中的相鄰兩個透鏡之間具有空氣間隙；間隔元件組包括置于第一透鏡和第二透鏡之間且與第一透鏡的像側面部分接觸的第一間隔元件、置于第二透鏡和第三透鏡之間且與第二透鏡的像側面部分接觸的第二間隔元件、置于第三透鏡和第四透鏡之間且與第三透鏡的像側面部分接觸的第三間隔元件、置于第四透鏡和第五透鏡之間且與第四透鏡的像側面部分接觸的第四間隔元件以及置于第五透鏡和第六透鏡之間且與第五透鏡的像側面部分接觸的第五間隔元件；鏡筒的像側面的內徑d0m與光學成像鏡頭的入瞳直徑epd之間滿足：2.3<d0m/epd<3.6；鏡筒的像側面的內徑d0m、第五間隔元件的像側面的內徑d5m與第六透鏡的有效焦距f6之間滿足：-0.2<(d0m-d5m)/f6<0.1。

5、進一步地，鏡筒的物側面至第一間隔元件的物側面的軸上距離ep01、第一透鏡的物側面的有效半徑dt11與第一透鏡的像側面的有效半徑dt12之間滿足：0.75<(dt11-dt12)/ep01<0.95。

6、進一步地，鏡筒的物側面至鏡筒的像側面的最大軸向高度l與鏡筒的物側面至第三間隔元件的物側面的軸上距離ep03之間滿足：0.55<ep03/l<0.7。

7、進一步地，鏡筒的像側面的內徑d0m與鏡筒的物側面的內徑d0s之間滿足：2<d0s/d0m<3.2。

8、進一步地，第一間隔元件的像側面至第二間隔元件的物側面的軸上距離ep12與第二透鏡的中心厚度ct2之間滿足：1<ep12/ct2<1.4。

9、進一步地，第三間隔元件的中心厚度cp3、第四間隔元件的中心厚度cp4、第三透鏡的像側面至第四透鏡的物側面的軸上距離t34與第四透鏡的像側面至第五透鏡的物側面的軸上距離t45之間滿足：0.3<(t34+t45)/(cp3+cp4)<4.5。

10、進一步地，第三間隔元件的像側面至第四間隔元件的物側面的軸上距離ep34與第四間隔元件的像側面至第五間隔元件的物側面的軸上距離ep45之間滿足：0.8<ep34/ep45<1.4。

11、進一步地，第四間隔元件的物側面的內徑d4s與第四透鏡的有效焦距f4之間滿足：-0.7<d4s/f4<1.25；第五間隔元件的物側面的內徑d5s與第五透鏡的有效焦距f5之間滿足：-0.65<d5s/f5<1.35。

12、進一步地，第六透鏡具有負光焦度，第五間隔元件的像側面的內徑d5m與第六透鏡的有效焦距f6之間滿足：-3.6<f6/d5m<-1.1。

13、進一步地，第四間隔元件的像側面的內徑d4m與第五透鏡的物側面的曲率半徑r9之間滿足：-2<d4m/r9<1.25；第五間隔元件的物側面的內徑d5s與第五透鏡的像側面的曲率半徑r10之間滿足：-1.45≤d5s/r10<-1.2。

14、進一步地，鏡筒的像側面的外徑d0m、鏡筒的像側面的內徑d0m與第六透鏡的像側面的有效半徑dt62之間滿足：1<(d0m-d0m)/dt62≤2.1。

15、進一步地，鏡筒的物側面至鏡筒的像側面的最大軸向高度l與光學成像鏡頭的入瞳直徑epd之間滿足：7.7<l/epd<9.5。

16、應用本發明的技術方案，本技術的光學成像鏡頭由鏡筒和設置在鏡筒中的六片透鏡和多個間隔元件組成，通過合理布置六片透鏡、各間隔元件的位置且設置光學成像鏡頭滿足3.2<fno×tan(semi-fov)<3.5和0.5<ct1/ct2<0.75時，有利于實現廣角的特性，保證光學成像鏡頭能夠獲得較大的視場角度，同時具有大孔徑的特點，同時控制第一透鏡的中心厚度遠小于第二透鏡的中心厚度，且第二透鏡的邊緣厚度較厚，使得超廣角的邊緣光線在經過第一透鏡進入第二透鏡時，容易在第一透鏡和第二透鏡的邊緣位置產生內反射雜散光，雜散光的增加導致邊緣畫質下降。因此本技術通過約束-11.5<(ep12-f2)/(ep01-f1)<2.6，有利于保證第一透鏡和第二透鏡的形狀盡量平緩，有利于將第一透鏡和第二透鏡的邊緣厚度控制在合理的范圍，減少前端透鏡處的內反射雜散光，有利于提升邊緣畫質品質。
