本發明涉及一種蘆筍采摘機器人，具體涉及一種以輪式移動平臺為基礎動力單元，通過delta機械臂和基于bricard機構的機械手協同運動實現蘆筍的采摘機器人。

背景技術：

1、該蘆筍采摘機器人以輪式移動平臺為基礎結構單元，將delta機械臂和基于bricard機構的機械手組成采摘機械臂模塊，再將機械臂和輪式移動平臺進行固定連接，組成復合結構系統，使整機融合“夾持”和“切割”兩種功能，實現蘆筍的采摘。

技術實現思路

1、我國蘆筍采摘智能化尚未完善，現有的蘆筍采摘機械較笨重，功能不全面，運動靈活性差，且存在漏收、兼和對蘆筍嫩莖造成損傷等問題；

2、本發明的技術方案：

3、一種蘆筍采摘機器人，其特征在于：輪式移動底盤、采摘模塊、控制模塊；

4、采摘機械臂模塊如圖所示，其主要結構包括：delta三自由度并聯機械臂、基于bricard機構的機械手、連接模塊；

5、所述的delta三自由度并聯機械臂設有3個連接塊，與連接模塊以球副的形式連接；

6、所述的基于bricard機構的機械手設有3個通孔，與連接模塊通過螺栓連接；

7、所述的連接模塊為圓形管結構，前端設有一個螺紋，用于與基于bricard機構的機械手通過螺釘固定連接；后端開有一組連接孔，用于與delta三自由度并聯機械臂以球副形式連接；

8、所述輪式移動平臺包括：圓形輪、儲物箱、電機、鋰電池、收集箱

9、所述兩儲物箱分別設置在兩側；所述電機分別設置在兩儲物箱體內；所述鋰電池分別設置與兩儲物箱體內；收集箱用于收集采摘的蘆筍所述控制模塊置于儲物箱中。

技術特征：

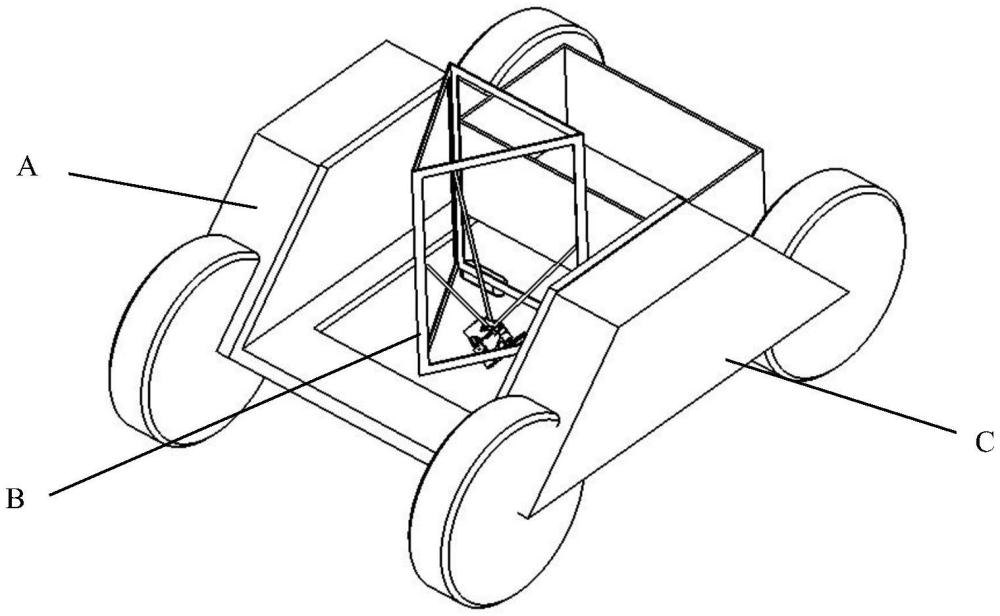

1.一種蘆筍采摘機器人，其特征在于：輪式移動平臺、采摘模塊、控制模塊。

2.根據權利要求1所述一種全自動蘆筍采摘機器人，其特征在于：

3.如權利要求1所述的一種蘆筍采摘機器人，其特征在于：上述移動平臺的驅動方式可以選擇氣缸、液壓桿的形式。

技術總結
一種蘆筍采摘機器人，具體涉及一種以輪式移動平臺為基礎動力單元，通過Delta機械臂和基于Bricard機構的機械手協同運動實現蘆筍的采摘機器人。

技術研發人員：姚舜,鄭慧嬌,周識,闞江明
受保護的技術使用者：北京林業大學
技術研發日：
技術公布日：2025/4/24
