本發明涉及葡萄株間除草裝置，具體涉及一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置及其使用方法。

背景技術：

1、銀川賀蘭山東麓的釀酒葡萄園種植模式不規范，地形復雜，刀具離地面過高會減少除草率，過低會影響底盤行駛和造成刀具的損壞，現有釀酒葡萄株間除草裝置的仿地形效果均難以達到預期效果。

2、一般情況下，葡萄藤的定位方法有地標法、行距和株距測量法、gis、gps、視覺定位技術、激光掃描技術、uav技術。但是地標法所需時間長、勞動力成本高，行距和株距測量法誤差太大，早以不能滿足需求；gis和gps依然需要提前標定工作；視覺定位技術和激光掃描技術容易受環境影響，且激光掃描技術更適合在室內使用；uav技術成本太高。綜上，視覺定位技術是運用比較廣泛和效果較好的葡萄藤定位方法。

3、但是，目前視覺定位技術用來進行葡萄藤定位也存在一定問題：一是攝像頭受光照影響會產生過曝光或欠曝光的情況，會給圖像造成高光細節丟失、顏色失真、對比度降低、動態范圍縮小或暗部細節丟失、噪點增加等不良影響，從而造成無法識別或定位葡萄藤。例如，在牽引裝置上裝加了除草設備，只使用單邊單一刀具進行除草。二是視覺定位技術現普遍使用深度學習的方式進行識別葡萄藤。因?qū)幭馁R蘭山東麓的葡萄藤與土壤顏色幾乎沒有差別、葡萄地環境復雜等因素，會造成深度學習的模型參數量增大，需要適配更強的算力系統和更多的計算時間，實時性比較欠缺，且復雜的田間環境也讓識別正確率不能滿足除草底盤的檢測要求，從而造成除草機具對葡萄藤不避讓、避讓不及時或錯誤避讓。

技術實現思路

1、本發明提供了一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置，所述裝置包括：上遮光板，底盤，仿地形推，棋盤格標定靶，攝像頭，背景板，刀具機構和萬向行程開關；

2、所述上遮光板與底盤相連；

3、仿地形推桿安裝在底盤內壁上與刀具機構相連，所述刀具機構底部安裝所述萬向行程開關；

4、所述背景板上布設有攝像頭和棋盤格標定靶。

5、可選的，所述仿地形推桿安裝在底盤內側，與刀具機構連接，仿地形推桿上下移動帶動整個刀具機構上下移動。

6、可選的，所述背景板使用紅色不透明亞克力板。

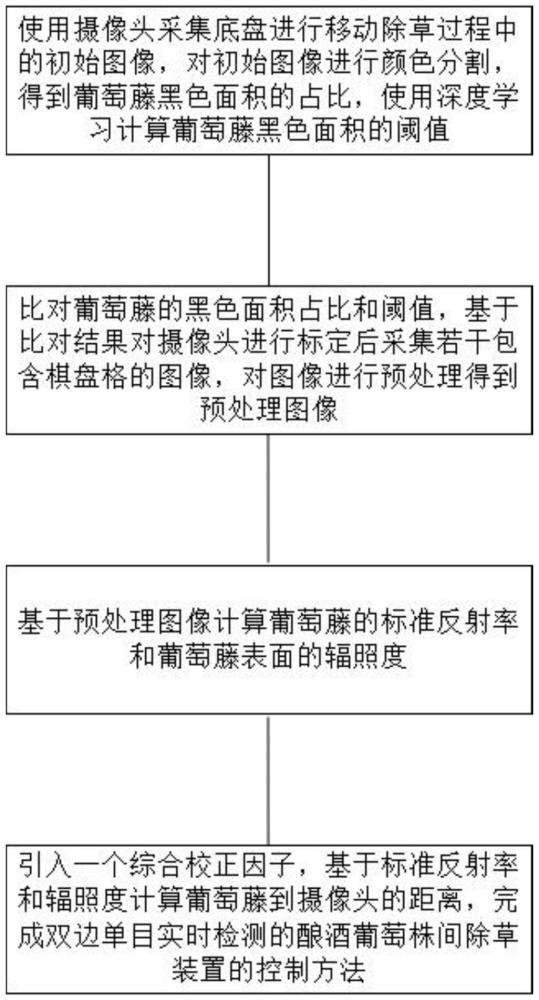

7、本發明還公開一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，所述方法包括：

8、使用攝像頭采集底盤進行移動除草過程中的初始圖像，對初始圖像進行顏色分割，得到葡萄藤黑色面積的占比，使用深度學習計算葡萄藤黑色面積的閾值；

9、比對葡萄藤的黑色面積占比和閾值，基于比對結果對攝像頭進行標定后采集若干包含棋盤格的圖像，對圖像進行預處理得到預處理圖像；

10、基于預處理圖像計算葡萄藤的標準反射率和葡萄藤表面的輻照度；

11、引入一個綜合校正因子，基于標準反射率和輻照度計算葡萄藤到攝像頭的距離，完成雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法。

12、可選的，對所述初始圖像進行顏色分割的過程具體包括：

13、將所述初始圖像中的紅色與綠色轉換為黑色，其它顏色轉換為白色，將顏色轉換后的初始圖像進行裁剪，使得圖像邊框與背景邊框重合。

14、可選的，所述深度學習為包含三個隱藏層的前饋神經網絡，第一層有128個神經元，第二層有64個神經元，第三層有32個神經元，每層隱藏層后添加batch?normalization，輸出層使用sigmoid激活函數進行標準化。

15、可選的，引入一個綜合校正因子，基于所述標準反射率和輻照度計算葡萄藤到攝像頭的距離的方法具體包括：

16、

17、其中，dref為標定靶平面到攝像頭的距離，rref為標定靶平面的標準反射率，r為葡萄藤的標準反射率，ρ(θ)為校正因子，θref為標定靶平面相對于攝像機視線的入射角度，iref為標定靶平面像素強度值，i為葡萄藤在圖像中對應像素強度值，κ為綜合校正因子。

18、可選的，所述標定靶平面像素強度值的計算公式為：

19、iref＝g·eref·t

20、其中，g為攝像頭增益，t為曝光時間，eref為標定靶平面在相機傳感器平面上所產生的輻照度。

21、與現有技術相比，本發明的有益效果為：

22、本發明通過采用雙邊單目攝像頭設計，解決了單目視覺技術在強光條件下導致的高光細節丟失、顏色失真等問題，確保了葡萄藤的高精度檢測和定位；結合了顏色分割、深度學習前饋神經網絡、實時檢測與校正，在田間復雜環境下，實時性和識別精度得到顯著提升，降低了對高算力設備的需求，保證了除草作業的連續性和穩定性；通過仿地形推桿與刀具機構的聯動設計，裝置能夠根據地形起伏實現刀具的上下自適應調節，能適應復雜地形，提高了除草精度和刀具壽命，確保裝置在多種田間環境下高效作業。通過引入綜合校正因子，對標準反射率和葡萄藤表面輻照度進行動態校正，計算葡萄藤到攝像頭的精確距離，克服了視覺定位中光照條件不穩定帶來的距離測量誤差，提高了葡萄藤檢測與定位的精度；通過顏色分割和裁剪預處理，將葡萄藤與背景有效區分，簡化了后續深度學習的輸入數據，提高了圖像處理的效率和實時性。同時，使用紅色不透明亞克力背景板增強圖像對比度，進一步降低了視覺誤差。

技術特征：

1.一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置，其特征在于，所述裝置包括：上遮光板，底盤，仿地形推，棋盤格標定靶，攝像頭，背景板，刀具機構和萬向行程開關；

2.根據權利要求1所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置，其特征在于，所述仿地形推桿安裝在底盤內側，與刀具機構連接，仿地形推桿上下移動帶動整個刀具機構上下移動。

3.根據權利要求1所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置，其特征在于，所述背景板使用紅色不透明亞克力板。

4.一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，所述控制方法用于控制權利要求1-3任一項所述的釀酒葡萄株間除草裝置，其特征在于，所述方法包括：

5.根據權利要求4所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，其特征在于，對所述初始圖像進行顏色分割的過程具體包括：

6.根據權利要求5所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，其特征在于，所述深度學習為包含三個隱藏層的前饋神經網絡，第一層有128個神經元，第二層有64個神經元，第三層有32個神經元，每層隱藏層后添加batch?normalization，輸出層使用sigmoid激活函數進行標準化。

7.根據權利要求4所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，其特征在于，引入一個綜合校正因子，基于所述標準反射率和輻照度計算葡萄藤到攝像頭的距離的方法具體包括：

8.根據權利要求7所述的基于雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法，其特征在于，所述標定靶平面像素強度值的計算公式為：

技術總結
本發明公開了一種基于雙邊單目實時檢測的釀酒葡萄株間除草裝置及其使用方法，方法包括：使用攝像頭采集底盤進行移動除草過程中的初始圖像，對初始圖像進行顏色分割，得到葡萄藤黑色面積的占比，使用深度學習計算葡萄藤黑色面積的閾值；比對葡萄藤的黑色面積占比和閾值，基于比對結果對攝像頭進行標定后采集若干包含棋盤格的圖像，對圖像進行預處理得到預處理圖像；基于預處理圖像計算葡萄藤的標準反射率和葡萄藤表面的輻照度；引入一個綜合校正因子，基于標準反射率和輻照度計算葡萄藤到攝像頭的距離，完成雙邊單目實時檢測的釀酒葡萄株間除草裝置的控制方法。本發明使用兩個攝像頭同時進行檢測，避免單側的陽光照射影響。

技術研發人員：馬伏龍,張沖,高德華,楊術明,李進海,李茂強,陳云,高垚垚,王昱潭,曲愛麗
受保護的技術使用者：寧夏大學
技術研發日：
技術公布日：2025/4/24
