本發明涉及豬場養豬，具體涉及具有防濁氣回流功能的豬舍。

背景技術：

1、豬舍通常根據豬只的不同生長階段和用途進行分區管理，如公豬舍、配種豬舍、分娩哺乳豬舍、保育豬舍、肥育豬舍和隔離豬舍等。這種分區管理有助于實現精細化管理，提高養殖效益。

2、在使用保育豬舍或肥育豬舍養豬的過程中，可能會出現糞溝內臭氣反流到豬舍內的情況，對豬的養殖可能會存在一些多方面的負面影響，如豬舍中的濁氣，如氨氣，會直接與豬的血紅蛋白結合，導致血紅蛋白能結合的氧氣減少，血氨濃度增高，影響豬體內蛋白質的合成以及正常的新陳代謝，從而降低豬的生長速度，使其生長緩慢。氨氣等有害氣體還會影響血液中免疫球蛋白的形成，降低豬的免疫力，使其更容易受到病菌的感染。

3、因此，發明具有防濁氣回流功能的豬舍來解決上述問題很有必要。

技術實現思路

1、本發明的目的在于提供具有防濁氣回流功能的豬舍，通過避免濁氣回流至豬舍的內部，達到提高養殖環境質量與提高豬群健康度的目的。

2、為達到此目的，本發明采用以下技術方案：

3、提供具有防濁氣回流功能的豬舍，包括豬舍框架，所述豬舍框架包括安裝有多個漏糞板的支撐板以及位于豬舍框架兩側的側擋板，所述支撐板的底端設置有工作腔體，所述漏糞板的底端設置有糞便收集腔體，所述豬舍框架的內部設置有用于導通外界空氣的總通風管道，所述總通風管道的一側設置有用于控制氣體流通至糞便收集腔體內部的通氣連接機構，所述支撐板的頂端設置有用于驅趕豬的驅趕推板，所述驅趕推板垂直設置于兩個側擋板之間的位置，所述工作腔體的內部設置有用于帶動驅趕推板沿著側擋板長度方向滑動的水平推動機構，所述糞便收集腔體的內部設置有多個用于減少濁氣外泄的調節擋塊，所述糞便收集腔體的外側設置有用于控制調節擋塊傾斜角度的旋轉擺動機構。

4、作為具有防濁氣回流功能的豬舍的一種優選方案，還包括同步連接機構，所述同步連接機構包括傳動齒輪、滑動調節組件、傳動組件、傳動軸以及同步鏈條組件三，所述水平推動機構包括能夠轉動的螺紋桿，所述傳動齒輪安裝于螺紋桿的末端，所述滑動調節組件包括導座、滑動調節桿、軸承、齒輪二、驅動環以及彈性復位座，所述導座固定安裝于工作腔體的內側，所述滑動調節桿能夠水平滑動的安裝于導座上，所述滑動調節桿與齒輪二之間通過軸承連接，所述傳動組件固定安裝于豬舍框架，所述傳動組件的一側與傳動軸傳動連接，所述驅趕推板的底部固定設置有調節滑塊，所述調節滑塊用于推動驅動環，所述驅動環與滑動調節桿固定連接，所述彈性復位座固定安裝于滑動調節桿，所述彈性復位座用于對滑動調節桿施加遠離傳動齒輪的彈性力，所述傳動軸用于帶動兩側同步鏈條組件三轉動，所述同步鏈條組件三能夠帶動旋轉擺動機構進行轉動，傳動軸與通氣連接機構傳動連接；

5、當調節滑塊未與驅動環貼合時，齒輪二與傳動齒輪以及傳動組件分離；

6、當調節滑塊與驅動環貼合后，并繼續推動至最終位置時，齒輪二與傳動齒輪以及傳動組件傳動連接。

7、作為具有防濁氣回流功能的豬舍的一種優選方案，所述傳動組件包括轉動安裝于工作腔體一側的轉軸、固定安裝于轉軸外側壁的齒輪三以及位于轉軸末端的第一錐齒輪，所述齒輪三能夠與齒輪二相嚙合，所述傳動軸靠近傳動組件的一端安裝有與第一錐齒輪相嚙合的第二錐齒輪，第一錐齒輪用于帶動傳動軸同步轉動。

8、作為具有防濁氣回流功能的豬舍的一種優選方案，所述水平推動機構還包括用于控制兩側螺紋桿同步轉動的同步鏈條組件一以及安裝于其中一個螺紋桿一側，并用于帶動其轉動的電機，所述支撐板的頂端開設有用于避讓驅趕推板滑動的導向槽，所述調節滑塊位于驅趕推板的兩側，并穿過導向槽延伸至工作腔體的內部，所述調節滑塊與螺紋桿螺紋連接。

9、作為具有防濁氣回流功能的豬舍的一種優選方案，所述旋轉擺動機構包括位于糞便收集腔體兩側的同步鏈條組件二，所述糞便收集腔體的兩側轉動安裝有多個連接軸，所述連接軸的外側與同步鏈條組件二固定連接，所述連接軸的內側與調節擋塊固定連接，所述連接軸與糞便收集腔體轉動連接；

10、當調節滑塊與驅動環開始接觸并繼續推動至最終位置的過程中，調節擋塊由水平狀態轉變?yōu)閮A斜狀態；

11、當調節滑塊由內向外滑動至齒輪二與齒輪三分離的過程中，調節擋塊由傾斜狀態轉變?yōu)樗綘顟B(tài)。

12、作為具有防濁氣回流功能的豬舍的一種優選方案，所述通氣連接機構包括內通風管道、擋風板、通風槽、齒條以及齒輪一，所述總通風管道的內部開設有通風口，所述內通風管道通過通風口延伸至糞便收集腔體的內部，所述擋風板用于控制氣體向內通風管道流通，所述擋風板插設于內通風管道的一側，擋風板與內通風管道豎直滑動連接，所述通風槽開設在擋風板上，并用于供氣體流通，所述齒條位于擋風板的兩側，所述齒輪一固定安裝于傳動軸的外表面，并與齒條嚙合連接；

13、當齒輪一帶動齒條豎直向上滑動至最終位置時，所述擋風板阻止空氣流通至糞便收集腔體的內部；

14、當齒輪一帶動齒條豎直向下滑動至最終位置時，所述通風槽與內通風管道相連通。

15、作為具有防濁氣回流功能的豬舍的一種優選方案，所述彈性復位座包括復位彈簧以及擋環，所述擋環固定安裝于滑動調節桿的外側，所述復位彈簧的一端與擋環固定連接另一端與導座固定連接。

16、作為具有防濁氣回流功能的豬舍的一種優選方案，所述調節擋塊的中部開設有中空通道，所述內通風管道的出氣口與水平狀態下的中空通道的相對應，所述同步鏈條組件二與同步鏈條組件三的其中一處鏈輪與連接軸構成固定連接。

17、作為具有防濁氣回流功能的豬舍的一種優選方案，所述滑動調節組件還包括位于滑動調節桿末端的限位卡塊，當限位卡塊與鎖緊齒輪三嚙合時，所述限位卡塊用于鎖緊齒輪三。

18、本發明的有益效果：通過設置多個可轉動的調節擋塊對漏糞板的孔洞進行批量的遮擋，控制濁氣的流動方向，通過在調節擋塊的內部開設中空通道，并設置有內通風管道，能夠通過對中空通道通風，避免濁氣向上飄散至豬場的內部；避免濁氣中的有害氣體對豬的成長造成影響，從而降低豬場內有害氣體的含量。從而降低豬的發病概率；通過設置驅趕推板能夠降低清潔豬舍的難度，當驅趕推板向內移動時，能夠轉動調節擋塊至傾斜，并關閉內通風管道，便于對豬舍維護清理，降低清潔難度。當驅趕推板由內向外移動時，能夠轉動調節擋塊至水平，并開啟內通風管道，在防止?jié)釟馔庑沟耐瑫r，保證糞便收集腔體內部的通風效果，降低有害氣體的含量與濃度，從而提高豬舍的養殖環境質量以及提高豬群的健康度，減少疾病的傳播。

技術特征：

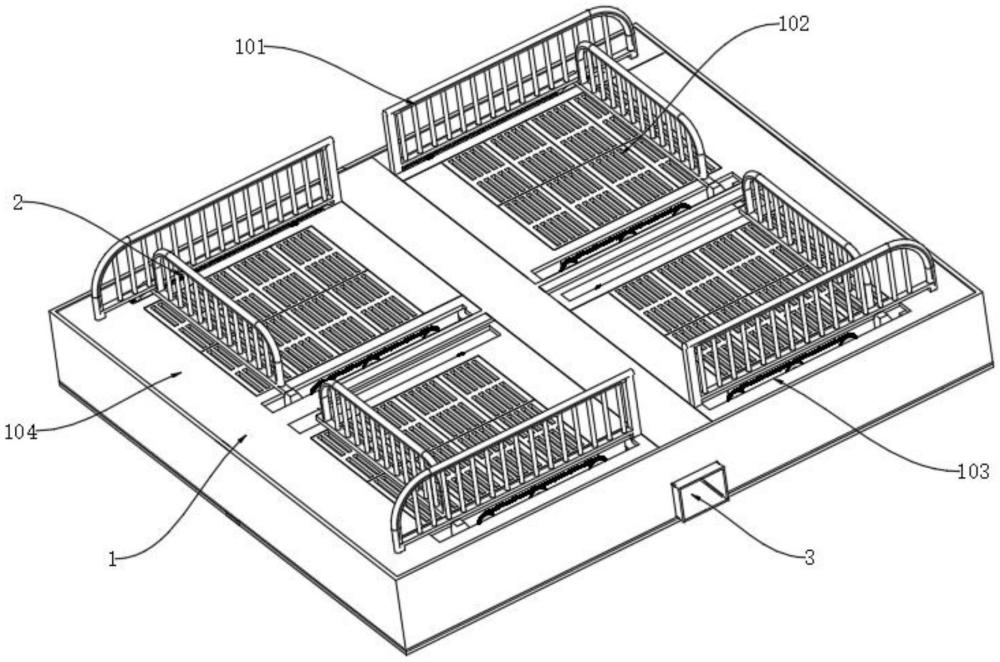

1.具有防濁氣回流功能的豬舍，其特征在于：包括豬舍框架（1），所述豬舍框架（1）包括安裝有多個漏糞板（102）的支撐板（104）以及位于豬舍框架（1）兩側的側擋板（101），所述支撐板（104）的底端設置有工作腔體（401），所述漏糞板（102）的底端設置有糞便收集腔體（402），所述豬舍框架（1）的內部設置有用于導通外界空氣的總通風管道（3），所述總通風管道（3）的一側設置有用于控制氣體流通至糞便收集腔體（402）內部的通氣連接機構，所述支撐板（104）的頂端設置有用于驅趕豬的驅趕推板（2），所述驅趕推板（2）垂直設置于兩個側擋板（101）之間的位置，所述工作腔體（401）的內部設置有用于帶動驅趕推板（2）沿著側擋板（101）長度方向滑動的水平推動機構，所述糞便收集腔體（402）的內部設置有多個用于減少濁氣外泄的調節擋塊（8），所述糞便收集腔體（402）的外側設置有用于控制調節擋塊（8）傾斜角度的旋轉擺動機構。

2.根據權利要求1所述的具有防濁氣回流功能的豬舍，其特征在于：還包括同步連接機構，所述同步連接機構包括傳動齒輪（601）、滑動調節組件（11）、傳動組件（12）、傳動軸（7）以及同步鏈條組件三（10），所述水平推動機構包括能夠轉動的螺紋桿（6），所述傳動齒輪（601）安裝于螺紋桿（6）的末端，所述滑動調節組件（11）包括導座（1107）、滑動調節桿（1106）、軸承（1102）、齒輪二（1101）、軸承（1102）、驅動環（1103）以及彈性復位座，所述導座（1107）固定安裝于工作腔體（401）的內側，所述滑動調節桿（1106）能夠水平滑動的安裝于導座（1107）上，所述滑動調節桿（1106）與齒輪二（1101）之間通過軸承（1102）連接，所述傳動組件（12）固定安裝于豬舍框架（1），所述傳動組件（12）的一側與傳動軸（7）傳動連接，所述驅趕推板（2）的底部固定設置有調節滑塊（201），所述調節滑塊（201）用于推動驅動環（1103），所述驅動環（1103）與滑動調節桿（1106）固定連接，所述彈性復位座固定安裝于滑動調節桿（1106），所述彈性復位座用于對滑動調節桿（1106）施加遠離傳動齒輪（601）的彈性力，所述傳動軸（7）用于帶動兩側同步鏈條組件三（10）轉動，所述同步鏈條組件三（10）能夠帶動旋轉擺動機構進行轉動，傳動軸（7）與通氣連接機構傳動連接；

3.根據權利要求2所述的具有防濁氣回流功能的豬舍，其特征在于：所述傳動組件（12）包括轉動安裝于工作腔體（401）一側的轉軸（1204）、固定安裝于轉軸（1204）外側壁的齒輪三（1201）以及位于轉軸（1204）末端的第一錐齒輪（1202），所述齒輪三（1201）能夠與齒輪二（1101）相嚙合，所述傳動軸（7）靠近傳動組件（12）的一端安裝有與第一錐齒輪（1202）相嚙合的第二錐齒輪（1203），第一錐齒輪（1202）用于帶動傳動軸（7）同步轉動。

4.根據權利要求3所述的具有防濁氣回流功能的豬舍，其特征在于：所述水平推動機構還包括用于控制兩側螺紋桿（6）同步轉動的同步鏈條組件一（5）以及安裝于其中一個螺紋桿（6）一側，并用于帶動其轉動的電機，所述支撐板（104）的頂端開設有用于避讓驅趕推板（2）滑動的導向槽（103），所述調節滑塊（201）位于驅趕推板（2）的兩側，并穿過導向槽（103）延伸至工作腔體（401）的內部，所述調節滑塊（201）與螺紋桿（6）螺紋連接。

5.根據權利要求4所述的具有防濁氣回流功能的豬舍，其特征在于：所述旋轉擺動機構包括位于糞便收集腔體（402）兩側的同步鏈條組件二（9），所述糞便收集腔體（402）的兩側轉動安裝有多個連接軸（13），所述連接軸（13）的外側與同步鏈條組件二（9）固定連接，所述連接軸（13）的內側與調節擋塊（8）固定連接，所述連接軸（13）與糞便收集腔體（402）轉動連接；

6.根據權利要求5所述的具有防濁氣回流功能的豬舍，其特征在于：所述通氣連接機構包括內通風管道（302）、擋風板（303）、通風槽（304）、齒條（305）以及齒輪一（701），所述總通風管道（3）的內部開設有通風口（301），所述內通風管道（302）通過通風口（301）延伸至糞便收集腔體（402）的內部，所述擋風板（303）用于控制氣體向內通風管道（302）流通，所述擋風板（303）插設于內通風管道（302）的一側，擋風板（303）與內通風管道（302）豎直滑動連接，所述通風槽（304）開設在擋風板（303）上，并用于供氣體流通，所述齒條（305）位于擋風板（303）的兩側，所述齒輪一（701）固定安裝于傳動軸（7）的外表面，并與齒條（305）嚙合連接；

7.根據權利要求2所述的具有防濁氣回流功能的豬舍，其特征在于：所述彈性復位座包括復位彈簧（1104）以及擋環（1108），所述擋環（1108）固定安裝于滑動調節桿（1106）的外側，所述復位彈簧（1104）的一端與擋環（1108）固定連接另一端與導座（1107）固定連接。

8.根據權利要求4所述的具有防濁氣回流功能的豬舍，其特征在于：所述調節擋塊（8）的中部開設有中空通道（801），所述內通風管道（302）的出氣口與水平狀態下的中空通道（801）的相對應，所述同步鏈條組件二（9）與同步鏈條組件三（10）的其中一處鏈輪與連接軸（13）構成固定連接。

9.根據權利要求2所述的具有防濁氣回流功能的豬舍，其特征在于：所述滑動調節組件（11）還包括位于滑動調節桿（1106）末端的限位卡塊（1105），當限位卡塊（1105）與鎖緊齒輪三（1201）嚙合時，所述限位卡塊（1105）用于鎖緊齒輪三（1201）。

技術總結
本發明涉及豬場養豬技術領域，具體涉及具有防濁氣回流功能的豬舍，包括豬舍框架，豬舍框架包括安裝有多個漏糞板的支撐板以及位于豬舍框架兩側的側擋板，支撐板的底端設置有工作腔體，漏糞板的底端設置有糞便收集腔體，豬舍框架的內部設置有總通風管道，總通風管道的一側設置有用于控制氣體流通至糞便收集腔體內部的通氣連接機構。本發明通過設置多個可轉動的調節擋塊對漏糞板的孔洞進行批量的遮擋，控制濁氣的流動方向，通過在調節擋塊的內部開設中空通道，并設置有內通風管道，能夠通過對中空通道通風，避免濁氣向上飄散至豬場的內部；避免濁氣中的有害氣體對豬的成長造成影響，從而降低豬場內有害氣體的含量，從而降低豬的發病概率。

技術研發人員：熊煜,何瑞銀,丁艷鋒,溫元鵬,徐高明,杭蘇琴,顧如海,曾西泉,羅志華,梁鴻基,黎鴻彬,李有建
受保護的技術使用者：南京農業大學
技術研發日：
技術公布日：2025/4/24
