本發明屬于植物培養，涉及懸吊式植物培養裝置，特別是具有自動供水的懸吊式植物培養裝置。

背景技術：

1、植物培養是指通過控制環境因素來促進植物生長和繁殖的技術和方法，植物培養可以應用于多種場合，包括農業、園藝、科研和生態恢復等，植物培養的選擇和方法通常取決于所種植植物的種類、用途、環境條件和經濟因素。通過科學的管理和技術手段，植物培養可以實現高效、高產和可持續的目標。，而通過懸吊的方式對植物進行培養，這種方式可以將植物與土壤或水培系統結合，提供適宜的生長環境，懸吊式設計可以有效節省地面空間，適合小空間或高密度種植的場所，懸吊式植物培養裝置適用于各種植物的生長，包括觀葉植物、花卉和一些蔬菜等，廣泛應用于家庭園藝、學校教育、科研和商業種植等領域。

2、經檢索，如中國專利文獻公開了植物培養裝置【申請號：cn202123035061.6；公開號：cn216438073u】。包括殼體、培養腔和照明燈，所述培養腔設置于殼體內部，所述培養腔的底面上開均勻設有若干條形通孔，所述殼體內側位于培養腔的正下方設置有集水槽，所述集水槽呈漏斗狀，且集水槽的頂端面的面積大于培養腔的底面面積，所述集水槽的中部設置有灑水頭，所述灑水頭通過水管外接供水管，所述水管上設置有水泵，所述水泵用于將水泵入灑水頭，所述殼體的頂部兩側對稱設置有燈架，所述照明燈水平設置于燈架頂部且位于培養腔的上方。

3、該專利中公開的植物培養裝置雖然通過自動完成植物的澆水以及底部的水和廢物回收，且可提供穩定的光源，但是無法對土壤中的水分進行檢測，導致無法保持土壤中的水分，從而會降低對植物的培養效果，而且需要對培養裝置內部的植物進行觀察或取樣時也是不夠方便，同時在對澆灌的水進行回收后，沒有設置過濾裝置，導致降低了水的回收效果，因此需要解決以上問題。

技術實現思路

1、本發明的目的是針對現有的技術存在上述問題，提出了具有自動供水的懸吊式植物培養裝置，該發明要解決的技術問題是：如何實現吹膜機對地膜母粒的高效研磨混料，并進行定量精準輸送。

2、本發明的目的可通過下列技術方案來實現：

3、具有自動供水的懸吊式植物培養裝置，包括培育箱，所述培育箱表面一側開設有進出口，所述培育箱內部水平滑動連接有連接架，所述連接架內部放置有培育盒，所述培育盒頂部固定連接有限位框，所述限位框設置于連接架頂部，所述培育箱內部設有滑動連接架的滑動機構，所述培育箱表面轉動連接有密封板，所述密封板設置于進出口表面，所述培育箱內部設有轉動密封板的轉動機構，所述培育箱內部水平固定連接有固定框，所述固定框內部安裝有過濾網，所述培育箱內部設有對過濾網的清潔機構。

4、通過過濾網的設置，會在對該裝置內部進行加水后，對多余的水進行接收，同時也會對水進行過濾效果，從而可節省水資源，同時也會防止培育盒內部堆積的水分較多，從而提高對植物的培育效果。

5、優選的，所述培育箱底部一端固定連接有水箱，所述水箱與培育箱內部相連通，所述培育箱表面一端安裝有抽吸泵，所述抽吸泵輸入端固定連接有進水管，所述進水管一端固定連接于水箱表面，所述抽吸泵輸出端固定連接有連接管，所述連接管一端穿插于培育箱內部，所述培育箱內頂部安裝有透光膜，所述培育箱內部設置有兩個噴淋管，兩個所述噴淋管均呈水平設置，兩個所述噴淋管均設置于透光膜底部，兩個所述噴淋管一端均固定連接于連接管一端，兩個所述噴淋管表面均安裝有多個噴頭，所述培育箱表面另一端安裝有加水口，所述培育盒內底部開設有多個漏水口，所述培育盒內底部放置有隔離網。

6、用于便于對培育箱內部進行噴淋澆灌，同時通過在培育盒內部設置濕度計，便于提高對培育盒內部的澆灌效果。

7、進一步的，所述滑動機構包括滑塊，所述培育箱內部對立兩側均水平固定連接有第一滑道，兩個所述第一滑道表面均貫穿開設有第一連接槽，所述連接架兩端分別滑動連接于兩個第一滑道內部，所述連接架底部兩端均豎直固定連接有固定柱，兩個所述固定柱分別滑動連接于兩個第一連接槽內部，兩個所述固定柱底端均水平固定連接有同一橫桿，所述滑塊固定連接于橫桿頂部中心處，所述培育箱內部轉動連接有絲桿，所述絲桿呈水平設置，所述絲桿設置于連接架底部，所述絲桿一端轉動連接于培育箱內部一側，所述絲桿另一端穿插于培育箱內部另一側，所述絲桿轉動套設于滑塊內部，所述滑塊與絲桿相配合，所述培育箱表面另一側轉動連接有搖把，所述搖把固定連接于絲桿另一端。

8、用于可對連接架進行水平滑動，同時也可同時對培育盒一同進行滑動，從而便于對培育盒內部培養的植物進行取樣和觀察。

9、優選的，所述轉動機構包括第二滑道，所述培育箱表面一側固定連接有兩個第一固定塊，兩個所述第一固定塊分別設置于進出口底部兩端，所述密封板底部兩端均固定連接有第一轉軸，兩個所述第一轉軸分別轉動套設于兩個第一固定塊內部，所述第二滑道固定連接于密封板表面一側，所述第二滑道內部對立兩側均貫穿開設有第二連接槽，所述連接架表面一側固定連接有拉桿，所述拉桿呈傾斜設置，所述拉桿較低一端表面對稱兩側均固定連接有固定軸，兩個所述固定軸分別滑動連接于兩個第二連接槽。

10、用于在對連接架滑動的同時，也會帶動密封板進行轉動，從而便于對進出口進行打開或封閉，從而提高該裝置的便捷性。

11、進一步的，所述清潔機構包括刮板，所述橫桿底部兩個均豎直固定連接有第二固定塊，所述刮板轉動連接于兩個第二固定塊之間，所述刮板兩端均固定連接有第二轉軸，兩個所述第二轉軸分別轉動套設于兩個第二固定塊內部，兩個所述第二轉軸表面均套設有扭簧，兩個所述扭簧兩端分別固定連接于刮板和兩個第二固定塊表面。

12、用于在對連接架滑動的過程中，可同時對過濾網表面進行清潔，從而提高對多余水的過濾效果，同時也便于對水進行循環使用。

13、與現有技術相比，本發明的具有自動供水的懸吊式植物培養裝置具有以下優點：

14、1、在本發明中，通過過濾網的設置，會在對該裝置內部進行加水后，對多余的水進行接收，同時也會對水進行過濾效果，從而可節省水資源，同時也會防止培育盒內部堆積的水分較多，從而提高對植物的培育效果。

15、2、在本發明中，當連接架和培育盒滑動過程中，通過連接架底部設置的刮板，會對過濾網表面進行貼合滑動，從而便于對過濾網表面的雜質進行清潔，而雜質會通過培育箱表面設置的排污口滑動至接收盒，從而可保持過濾網表面的清潔，防止長時間使用造成堵塞。

16、3、在本發明中，當檢測到水分較低時，會驅動抽吸泵將水箱內部的水通過進水管和連接管進行輸送，隨后再通過噴淋管表面的多個噴頭進行噴出，從而便會對培育盒表面進行澆灌，當澆灌的水會浸入到培育盒內部的土壤中，當土壤中的水分飽和后便會對抽吸泵進行停止。

技術特征：

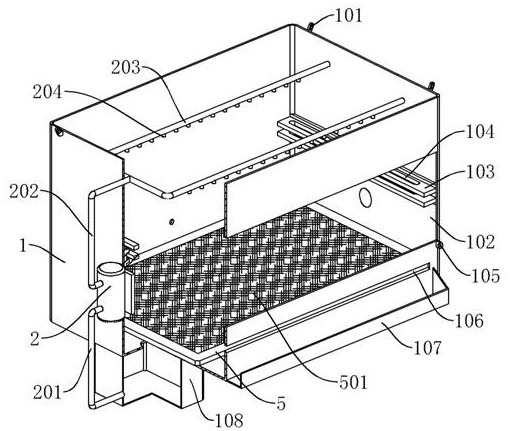

1.具有自動供水的懸吊式植物培養裝置，包括培育箱（1），其特征在于，所述培育箱（1）表面一側開設有進出口（102），所述培育箱（1）內部水平滑動連接有連接架（6），所述連接架（6）內部放置有培育盒（3），所述培育盒（3）頂部固定連接有限位框（301），所述限位框（301）設置于連接架（6）頂部，所述培育箱（1）內部設有滑動連接架（6）的滑動機構，所述培育箱（1）表面轉動連接有密封板（4），所述密封板（4）設置于進出口（102）表面，所述培育箱（1）內部設有轉動密封板（4）的轉動機構，所述培育箱（1）內部水平固定連接有固定框（5），所述固定框（5）內部安裝有過濾網（501），所述培育箱（1）內部設有對過濾網（501）的清潔機構。

2.根據權利要求1所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述培育箱（1）底部一端固定連接有水箱（108），所述水箱（108）與培育箱（1）內部相連通，所述培育箱（1）表面一端安裝有抽吸泵（2），所述抽吸泵（2）輸入端固定連接有進水管（201），所述進水管（201）一端固定連接于水箱（108）表面，所述抽吸泵（2）輸出端固定連接有連接管（202），所述連接管（202）一端穿插于培育箱（1）內部。

3.根據權利要求2所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述培育箱（1）內頂部安裝有透光膜（110），所述培育箱（1）內部設置有兩個噴淋管（203），兩個所述噴淋管（203）均呈水平設置，兩個所述噴淋管（203）均設置于透光膜（110）底部，兩個所述噴淋管（203）一端均固定連接于連接管（202）一端，兩個所述噴淋管（203）表面均安裝有多個噴頭（204）。

4.根據權利要求1所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述培育箱（1）表面另一端安裝有加水口（109），所述培育盒（3）內底部開設有多個漏水口（302），所述培育盒（3）內底部放置有隔離網（303）。

5.根據權利要求1所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述滑動機構包括滑塊（603），所述培育箱（1）內部對立兩側均水平固定連接有第一滑道（103），兩個所述第一滑道（103）表面均貫穿開設有第一連接槽（104），所述連接架（6）兩端分別滑動連接于兩個第一滑道（103）內部，所述連接架（6）底部兩端均豎直固定連接有固定柱（601），兩個所述固定柱（601）分別滑動連接于兩個第一連接槽（104）內部，兩個所述固定柱（601）底端均水平固定連接有同一橫桿（602），所述滑塊（603）固定連接于橫桿（602）頂部中心處。

6.根據權利要求5所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述培育箱（1）內部轉動連接有絲桿（7），所述絲桿（7）呈水平設置，所述絲桿（7）設置于連接架（6）底部，所述絲桿（7）一端轉動連接于培育箱（1）內部一側，所述絲桿（7）另一端穿插于培育箱（1）內部另一側，所述絲桿（7）轉動套設于滑塊（603）內部，所述滑塊（603）與絲桿（7）相配合，所述培育箱（1）表面另一側轉動連接有搖把（701），所述搖把（701）固定連接于絲桿（7）另一端。

7.根據權利要求6所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述轉動機構包括第二滑道（402），所述培育箱（1）表面一側固定連接有兩個第一固定塊（105），兩個所述第一固定塊（105）分別設置于進出口（102）底部兩端，所述密封板（4）底部兩端均固定連接有第一轉軸（401），兩個所述第一轉軸（401）分別轉動套設于兩個第一固定塊（105）內部，所述第二滑道（402）固定連接于密封板（4）表面一側。

8.根據權利要求7所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述第二滑道（402）內部對立兩側均貫穿開設有第二連接槽（403），所述連接架（6）表面一側固定連接有拉桿（604），所述拉桿（604）呈傾斜設置，所述拉桿（604）較低一端表面對稱兩側均固定連接有固定軸（605），兩個所述固定軸（605）分別滑動連接于兩個第二連接槽（403）。

9.根據權利要求6所述的具有自動供水的懸吊式植物培養裝置，其特征在于，所述清潔機構包括刮板（8），所述橫桿（602）底部兩個均豎直固定連接有第二固定塊（606），所述刮板（8）轉動連接于兩個第二固定塊（606）之間，所述刮板（8）兩端均固定連接有第二轉軸（801），兩個所述第二轉軸（801）分別轉動套設于兩個第二固定塊（606）內部，兩個所述第二轉軸（801）表面均套設有扭簧（802），兩個所述扭簧（802）兩端分別固定連接于刮板（8）和兩個第二固定塊（606）表面。

技術總結
本發明提供了懸吊式植物培養裝置，屬于植物培養技術領域，它解決了自動供水的技術問題。具有自動供水的懸吊式植物培養裝置，包括培育箱，培育箱表面一側開設有進出口，培育箱內部水平滑動連接有連接架，連接架內部放置有培育盒，培育箱內部設有滑動連接架的滑動機構，培育箱表面轉動連接有密封板，密封板設置于進出口表面，培育箱內部設有轉動密封板的轉動機構，培育箱內部水平固定連接有固定框，固定框內部安裝有過濾網，培育箱內部設有對過濾網的清潔機構。在本發明中通過過濾網的設置，會在對該裝置內部進行加水后，對多余的水進行接收，同時也會對水進行過濾效果，從而可節省水資源，同時也會防止培育盒內部堆積的水分較多，從而提高對植物的培育效果。

技術研發人員：劉旻霞,潘竟虎,鐘耀,張鑫
受保護的技術使用者：西北師范大學
技術研發日：
技術公布日：2025/4/24
