本發明涉及農田開溝排灌，具體為一種農田排水用開溝排灌機。

背景技術：

1、在農業生產中，農田的排灌系統對于保證作物的正常生長至關重要。傳統的農田排灌方法多依賴于人工挖掘溝渠或使用簡單的機械工具進行開溝作業，這些方法不僅效率低下，而且勞動強度大，難以滿足現代農業對高效、自動化排灌的需求。隨著農業機械化水平的提高，開溝排灌設備應運而生，它能夠有效提高農田排灌作業的效率和質量。

2、然而，現有開溝排灌設備存在一些不足之處。這些設備的結構通常較為復雜，這不僅增加了制造成本，也使得設備的維護和修理變得困難。操作這些設備往往需要專業的技術知識和經驗，對于普通農戶來說，操作繁瑣，不易掌握。此外，一些設備在設計上未能充分考慮地形地貌的適應性，導致在不同類型的農田中使用時效果不佳。

3、因此，基于上述技術問題，本領域的技術人員有必要研發一種農田排水用開溝排灌機。

技術實現思路

1、本發明目的是提供一種農田排水用開溝排灌機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種農田排水用開溝排灌機技術方案，包括環形架，所述環形架外壁呈環繞狀設置有若干挖土筒，若干所述挖土筒兩側通過焊接塊與環形架焊接相連，所述環形架內設置有手持架，所述手持架上安裝有兩組軸承座，兩組所述軸承座之間設置有轉軸，所述轉軸上套裝有兩組上導輪，所述環形架內圈口設置有旋轉圈，所述旋轉圈與上導輪滾動配合。

4、作為一種優選的技術方案，所述手持架下方設置有底架，所述底架兩側及前端均安裝有兩組軸承座，所述軸承座內穿連有轉軸，兩組所述轉軸上分別套裝有兩組前導輪以及兩組下導輪。

5、作為一種優選的技術方案，所述上導輪、前導輪以及下導輪均呈階梯狀設計，且夾角處與旋轉圈外壁相抵。

6、作為一種優選的技術方案，所述手持架之間安裝有多組加固梁，所述加固梁、底架均通過焊接方式與手持架相連，以提升整體強度。

7、作為一種優選的技術方案，所述軸承座通過螺栓與手持架、底架裝配連接。

8、作為一種優選的技術方案，位于環形架內的手持架上安裝有灌溉機構，所述灌溉機構包括兩組灌溉管座，兩組灌溉管座之間安裝有多組灌溉管，所述灌溉管上設置有若干排水孔，所述灌溉管尾端設置有管接口，所述管接口用于連接供水管。

9、作為一種優選的技術方案，所述灌溉管座兩側外沿口設置有導向條，所述導向條內呈等間隔安裝有若干滾子。

10、作為一種優選的技術方案，所述手持架內側安裝有多組側輪架，所述側輪架上安裝有側輪，所述側輪與滾子滾動配合。

11、作為一種優選的技術方案，所述側輪架采用螺栓與手持架裝配連接，其中一個所述側輪架上還安裝有微型電機，所述微型電機與側輪相連，用于驅動灌溉管座運動。

12、作為一種優選的技術方案，所述挖土筒呈微傾斜狀，且沿口處呈尖刺狀，以便于插入土內。

13、與現有技術相比，本發明的有益效果是：

14、本發明為一種農田排水用開溝排灌機，設置的環形架和挖土筒能夠有效提高開溝作業的效率和質量，同時降低了勞動強度。通過簡化結構，減少了制造成本，并且便于維護和修理。手持架和底架的設置使得操作更加簡便，易于普通農戶掌握。上導輪、前導輪和下導輪的階梯狀設計以及與旋轉圈的滾動配合，提高了設備對不同地形地貌的適應性，確保了在各種農田中都能有良好的使用效果。

15、灌溉機構的加入，使得該開溝排灌機不僅能夠進行開溝作業，還能進行灌溉，進一步提高了農田排灌的自動化水平。整體結構的加固設計，提升了設備的穩定性和耐用性。微型電機的使用，實現了灌溉管座的自動化運動，進一步降低了人工操作的需求。挖土筒的微傾斜設計和尖刺狀沿口，使得插入土壤更加容易，提高了作業效率。本發明的開溝排灌機在提高作業效率、降低勞動強度、簡化操作流程、適應不同地形地貌以及自動化程度方面均具有顯著效果。

技術特征：

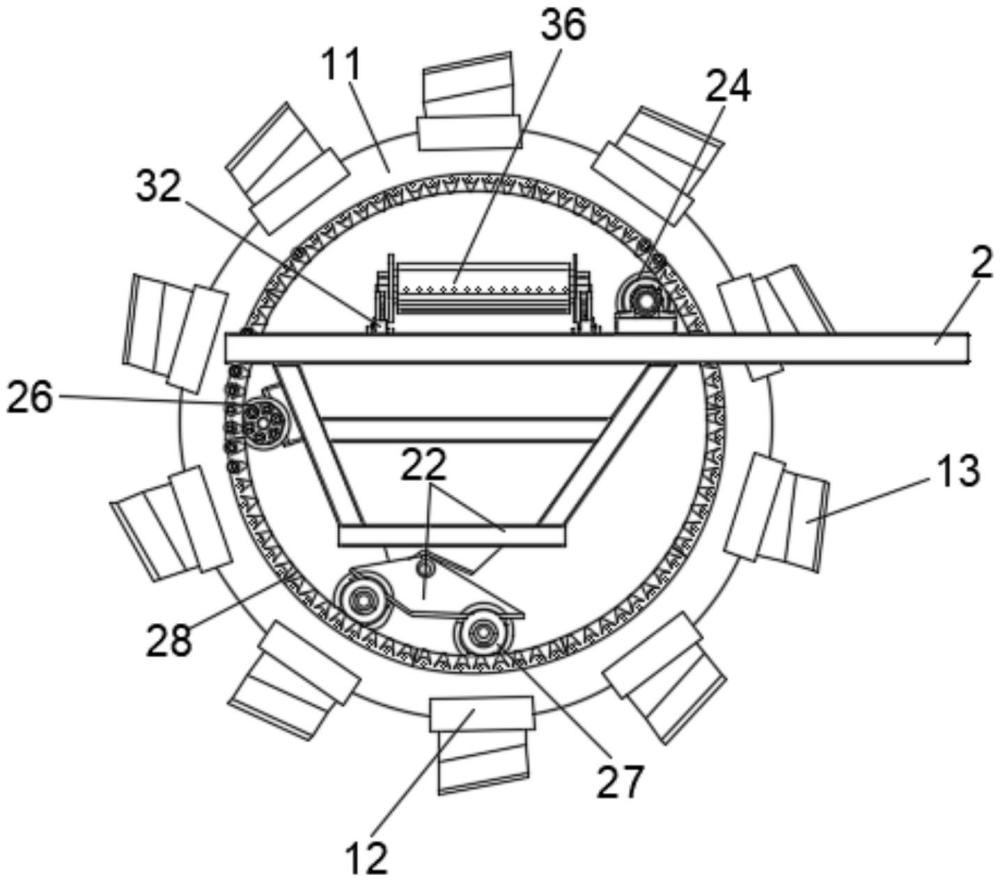

1.一種農田排水用開溝排灌機，其特征在于，包括環形架(11)，所述環形架(11)外壁呈環繞狀設置有若干挖土筒(13)，若干所述挖土筒(13)兩側通過焊接塊(12)與環形架(11)焊接相連，所述環形架(11)內設置有手持架(2)，所述手持架(2)上安裝有兩組軸承座(24)，兩組所述軸承座(24)之間設置有轉軸(23)，所述轉軸(23)上套裝有兩組上導輪(25)，所述環形架(11)內圈口設置有旋轉圈(28)，所述旋轉圈(28)與上導輪(25)滾動配合。

2.根據權利要求1所述的一種農田排水用開溝排灌機，其特征在于：所述手持架(2)下方設置有底架(22)，所述底架(22)兩側及前端均安裝有兩組軸承座(24)，所述軸承座(24)內穿連有轉軸(23)，兩組所述轉軸(23)上分別套裝有兩組前導輪(26)以及兩組下導輪(27)。

3.根據權利要求2所述的一種農田排水用開溝排灌機，其特征在于：所述上導輪(25)、前導輪(26)以及下導輪(27)均呈階梯狀設計，且夾角處與旋轉圈(28)外壁相抵。

4.根據權利要求1所述的一種農田排水用開溝排灌機，其特征在于：所述手持架(2)之間安裝有多組加固梁(21)，所述加固梁(21)、底架(22)均通過焊接方式與手持架(2)相連，以提升整體強度。

5.根據權利要求2所述的一種農田排水用開溝排灌機，其特征在于：所述軸承座(24)通過螺栓與手持架(2)、底架(22)裝配連接。

6.根據權利要求1所述的一種農田排水用開溝排灌機，其特征在于：位于環形架(11)內的手持架(2)上安裝有灌溉機構，所述灌溉機構包括兩組灌溉管座(33)，兩組灌溉管座(33)之間安裝有多組灌溉管(36)，所述灌溉管(36)上設置有若干排水孔，所述灌溉管(36)尾端設置有管接口(37)，所述管接口(37)用于連接供水管。

7.根據權利要求6所述的一種農田排水用開溝排灌機，其特征在于：所述灌溉管座(33)兩側外沿口設置有導向條(34)，所述導向條(34)內呈等間隔安裝有若干滾子(35)。

8.根據權利要求7所述的一種農田排水用開溝排灌機，其特征在于：所述手持架(2)內側安裝有多組側輪架(31)，所述側輪架(31)上安裝有側輪(32)，所述側輪(32)與滾子(35)滾動配合。

9.根據權利要求1所述的一種農田排水用開溝排灌機，其特征在于：所述側輪架(31)采用螺栓與手持架(2)裝配連接，其中一個所述側輪架(31)上還安裝有微型電機，所述微型電機與側輪(32)相連，用于驅動灌溉管座(33)運動。

10.根據權利要求1所述的一種農田排水用開溝排灌機，其特征在于：所述挖土筒(13)呈微傾斜狀，且沿口處呈尖刺狀，以便于插入土內。

技術總結
本發明涉及農田開溝排灌技術領域，公開了一種農田排水用開溝排灌機，環形架外壁設有多個挖土筒，筒側通過焊接塊與環形架相連。環形架內有手持架，手持架上裝有兩組軸承座和轉軸，轉軸上裝有兩組上導輪。環形架內圈口設旋轉圈，與上導輪滾動配合。設置的環形架和挖土筒能夠有效提高開溝作業的效率和質量，同時降低了勞動強度。通過簡化結構，減少了制造成本，并且便于維護和修理。手持架和底架的設置使得操作更加簡便，易于普通農戶掌握。上導輪、前導輪和下導輪的階梯狀設計以及與旋轉圈的滾動配合，提高了設備對不同地形地貌的適應性，確保了在各種農田中都能有良好的使用效果。

技術研發人員：盧佳,潘永春,田龍嘉,李想,邵光成,佘冬立
受保護的技術使用者：河海大學
技術研發日：
技術公布日：2025/4/24
