本發明涉及蔬菜收獲設備，具體為一種葉菜類蔬菜收獲用切割裝置及其使用方法。

背景技術：

1、蔬菜在收獲時的機械化占比，相較于耕作和種植的機械化占比要小得多，蔬菜的收獲方法還處在半手工、半機械化的低水平階段，葉菜類蔬菜(如：韭菜、生菜、菠菜)的種類多樣，各類蔬菜的種植距離不一，種植環境存在差異，在收獲的過程中，需要注意不能使蔬菜的莖葉受到損傷，影響蔬菜的質量。

2、在設備進行韭菜收割時，由于種植韭菜的泥土地，本身較為松軟，且不會太過平整，這使設備在收割時，可能會產生晃動，進而帶動底部的切割刀片晃動，使切割的韭菜底部不太平整，同時晃動角度過大，還會切到韭菜的根部，影響韭菜的下次生長，針對以上問題，提出下列方案。

技術實現思路

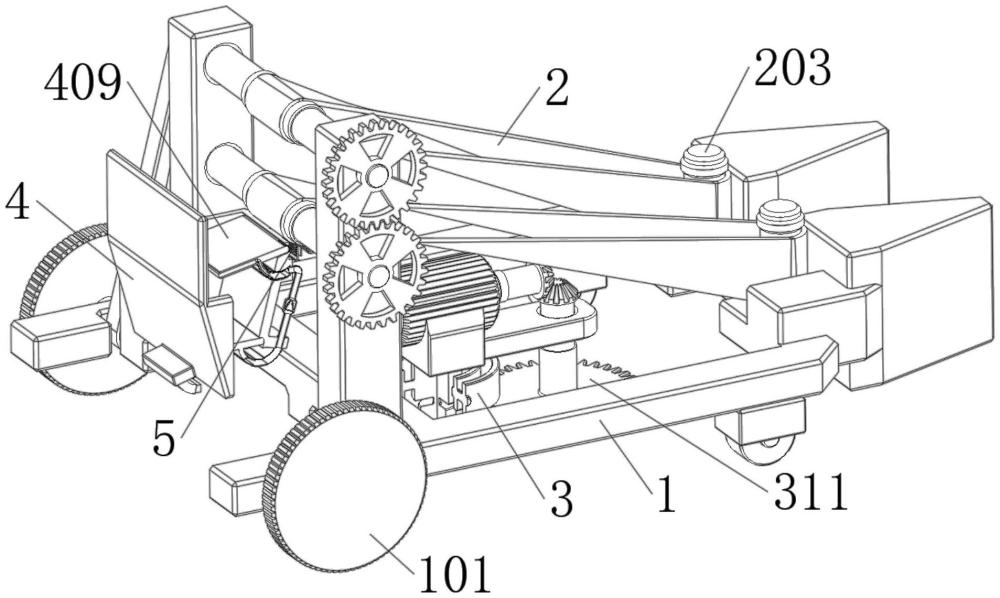

1、為解決上述技術問題，本發明提供一種葉菜類蔬菜收獲用切割裝置，包括車架，車架的外壁處轉動連接有車輪，車架的頂部固定連接有固定桿，車架的外壁處固定連接有柔性引導塊，車架的外壁處固定連接有堆疊成捆組件，由于車架自帶動力源，且可以通過車輪進而帶動車架進行移動；

2、外殼機構，外殼機構包括扭曲皮帶，用于控制扭曲皮帶轉動的轉動桿、皮帶輪一、皮帶輪二、皮帶、齒輪，用于切割扭曲皮帶中間蔬菜的防晃切割機構；

3、扭曲皮帶的內壁處與轉動桿的外壁處轉動連接，扭曲皮帶的內壁處與皮帶輪一的外壁處轉動連接，轉動桿的外壁處與固定桿的內壁處轉動連接，皮帶輪一的底部與車架的頂部轉動連接，皮帶輪二的側壁處與轉動桿的側壁處固定連接，皮帶的內壁處與皮帶輪二的外壁處轉動連接，皮帶的內壁處與車輪的外壁處轉動連接，齒輪的內壁處與轉動桿的外壁處固定連接。

4、優選的，防晃切割機構包括固定連接在車架外壁處的固定環塊，固定環塊的內壁處轉動連接有轉動柱一，轉動柱一的外壁處轉動連接有轉動環塊，轉動環塊的內壁處轉動連接有轉動柱二，在車架晃動時帶動固定環塊同步晃動，在固定環塊向前后晃動時，固定環塊以轉動柱一為軸心兩端擺動，在固定環塊向左右晃動時，通過轉動柱一同步帶動轉動環塊左右晃動。

5、優選的，防晃切割機構還包括固定連接在轉動柱二外壁處的中心支撐塊，中心支撐塊的底部固定連接有配重塊，中心支撐塊的頂部固定連接有固定支架一，固定支架一的頂部固定連接有電機，在固定環塊向左右晃動時，通過轉動柱一同步帶動轉動環塊左右晃動，在轉動環塊左右晃動時，中心支撐塊和固定支架一受配重塊的作用保持豎直向下，處于相對水平的狀態，固定環塊和轉動環塊以轉動柱二為軸心兩端擺動。

6、優選的，防晃切割機構還包括固定連接在電機外壁處的錐形齒輪一，固定支架一的內壁處轉動連接有錐形齒輪二，錐形齒輪二的外壁處與錐形齒輪一的外壁處嚙合連接，錐形齒輪二的底部固定連接有切割刀片，利用在車架在前進時，由于種植韭菜的土地不太平整，會帶轉動環塊進行晃動的特點，設置一個中心支撐塊，在車架前進時，電機通電運行，帶動錐形齒輪一轉動，在錐形齒輪一轉動時，通過錐形齒輪二帶動切割刀片進行轉動，來對韭菜進行收割，由于泥土地較為松軟且不太平整，會使車架在前進時產生晃動，在車架晃動時帶動固定環塊同步晃動，在固定環塊向前后晃動時，中心支撐塊和固定支架一受配重塊的作用保持豎直向下，處于相對水平的狀態，固定環塊以轉動柱一為軸心兩端擺動，在固定環塊向左右晃動時，通過轉動柱一同步帶動轉動環塊左右晃動，在轉動環塊左右晃動時，中心支撐塊和固定支架一受配重塊的作用保持豎直向下，處于相對水平的狀態，固定環塊和轉動環塊以轉動柱二為軸心兩端擺動，通過上述組件的運行，可以使切割刀片在對韭菜進行切割時，保持相對水平的狀態，進而減小韭菜底端被切割不平整的情況，同時避免了在切割刀片晃動過大時，會使切割刀片切到韭菜的根部，影響韭菜的再次生長。

7、優選的，堆疊成捆組件包括固定連接在車架外壁處的收集槽，收集槽的內壁處轉動連接有轉動板一，收集槽的外壁處固定連接有固定塊，固定塊的底部固定連接有弧形伸縮塊一，弧形伸縮塊一的外壁處遠離固定塊的一端與轉動板一的底部固定連接，在收割后的韭菜被扭曲皮帶輸送到收集槽中后，轉動板一的頂部會受到壓力，在壓力達到最大時，轉動板一會向下轉動，使收集槽的底部打開，收集槽中的韭菜會成一摞的向下掉落在一塊，同時在轉動板一轉動期間，會擠壓弧形伸縮塊一中的液壓油。

8、優選的，堆疊成捆組件還包括固定連接在固定塊外壁處的弧形彈簧，弧形彈簧的外壁處與弧形伸縮塊一的內壁處固定連接，收集槽的內壁處固定連接有連接管，連接管的內壁處與弧形伸縮塊一的內壁處貫通連接，連接管的內壁處固定連接有錐形頭，錐形頭的內壁處固定連接有單向閥，利用韭菜在經過扭曲皮帶傳送后，會落到收集槽內部的特點，設置兩個轉動板一，在收割后的韭菜被扭曲皮帶輸送到收集槽中后，轉動板一的頂部會受到壓力，在壓力達到最大時，轉動板一會向下轉動，使收集槽的底部打開，收集槽中的韭菜會成一摞的向下掉落在一塊，同時在轉動板一轉動期間，會擠壓弧形伸縮塊一中的液壓油，使其通過連接管進入弧形伸縮塊二中，在液壓油進入到弧形伸縮塊二中后，會使其向外伸出，并推動轉動板二向上轉動，來阻擋后續韭菜的繼續下落，通過上述組件的運行，使韭菜可以成摞的向下掉落到一起，方便之后的收集捆扎，并且每摞韭菜的重量也都控制的相差無幾，以此避免了收割后的韭菜堆積到一起，還要再進行分摞捆扎，并控制好每捆的重量，影響工作效率，另外在韭菜成摞的向下掉落時，向上轉動的轉動板二，可以阻擋繼續從扭曲皮帶向收集槽中掉落的韭菜，避免影響每摞韭菜的重量，以及防止在轉動板一復位時，使韭菜被卡住而造成損傷。

9、優選的，堆疊成捆組件還包括轉動連接在收集槽內壁處的轉動板二，轉動板二的內壁處滑動連接有伸縮板，收集槽的內壁處固定連接有弧形伸縮塊二，弧形伸縮塊二的外壁處與轉動板二的底部固定連接，轉動板二的內壁處開設有連接槽，轉動板二的外壁處固定連接有間歇刮動組件，利用上述所述，液壓油會通過連接管流入弧形伸縮塊二中的特點，設置一個錐形頭，在弧形伸縮塊一中的液壓油受到擠壓，通過連接管流入弧形伸縮塊二時，液壓油會從錐形頭頂部的孔洞和單向閥向弧形伸縮塊二流入，此時液壓油不受錐形頭的影響，流速正常，而在弧形伸縮塊一受弧形彈簧的作用復位時，液壓油回流，此時的液壓油只能通過錐形頭頂部的小孔向弧形伸縮塊一中流去，流速減慢，使得轉動板一和轉動板二復位的速度也減慢，同時在液壓油進入到弧形伸縮塊二后，也會通過連接槽流入轉動板二的內部，使伸縮板向外伸出，來進一步地限制韭菜向收集槽中掉落，通過上述組件的運行，使在轉動板一打開時，速度較快，以方便韭菜成摞的下落，在轉動板一閉合時，減慢其速度，避免在韭菜下落到一半時，由于重量的減小使轉動板一提前閉合，甚至是將韭菜卡住，影響設備的正常運行，另外在轉動板二較慢的向下轉動時，會使韭菜慢慢傾斜，順著收集槽的邊緣滑落到轉動板一的頂部，避免堆積的一些韭菜直接向下掉落，在重力加速度的作用下，讓韭菜直接掉落到轉動板一的下面，或者是卡在轉動板一的中間，影響設備的正常運行。

10、優選的，間歇刮動組件包括固定連接在轉動板二外壁處凸齒，收集槽的內壁處滑動連接有齒條，齒條的底部固定連接有活塞板，活塞板的外壁處與收集槽的內壁處滑動連接，收集槽的頂部固定連接有固定支架二，在轉動板二轉動向上時，同步帶動凸齒轉動，在凸齒轉動時，通過齒條會使活塞板向下移動，在轉動板二轉動向下時，通過凸齒和齒條會使活塞板向上移動。

11、優選的，間歇刮動組件還包括轉動連接在固定支架二內壁處的u型板，u型板的外壁處固定連接有刮刀，收集槽的內壁處開設有液壓槽，收集槽的內壁處滑動連接有伸縮桿，利用轉動板二在轉動時，會使齒條上下移動的特點，在轉動板二轉動向上時，通過凸齒和齒條會使活塞板向下移動，在活塞板向下移動時，擠壓液壓槽中的液壓油，使其推動伸縮桿向上移動，進而推動u型板向上轉動，在u型板轉動向上時，會使刮刀與扭曲皮帶的底部相接觸，在扭曲皮帶轉動時，扭曲皮帶表面上的泥土?xí)还蔚豆蝿?dòng)，向下掉落到u型板中，防止落到凸齒上，使轉動板二運行受阻，在轉動板二轉動向下時，通過凸齒和齒條會使活塞板向上移動，由于u型板靠近刮刀的一邊較重，在伸縮桿向下移動時，u型板也會向下轉動，使得掉落到u型板中的泥土可以滑落到土里，通過上述組件的運行，可以對扭曲皮帶的表面進行間接性的刮動清潔，并收集排出到土里，避免持續性的刮動使扭曲皮帶的表面受到磨損，減少壽命，同時防止扭曲皮帶上粘連的泥土過多，讓扭曲皮帶之間的距離減小，使韭菜受到的夾持力變大，進而會使其受損，影響后續的處理。

12、一種葉菜類蔬菜收獲用切割裝置的使用方法，包括以下幾個步驟：

13、s1：放置設備：在使用該設備之前，先將該設備安裝在所需要的位置，讓成排的韭菜處于柔性引導塊的中間，保持水平；

14、s2：通電運行：在車架前進時，電機通電運行，帶動錐形齒輪一轉動，在錐形齒輪一轉動時，通過錐形齒輪二帶動切割刀片進行轉動。

15、本發明具有以下有益效果：

16、(1)本發明利用在車架在前進時，由于種植韭菜的土地不太平整，會帶轉動環塊進行晃動的特點，設置一個中心支撐塊，在車架前進時，電機通電運行，帶動錐形齒輪一轉動，在錐形齒輪一轉動時，通過錐形齒輪二帶動切割刀片進行轉動，來對韭菜進行收割，由于泥土地較為松軟且不太平整，會使車架在前進時產生晃動，在車架晃動時帶動固定環塊同步晃動，在固定環塊向前后晃動時，中心支撐塊和固定支架一受配重塊的作用保持豎直向下，處于相對水平的狀態，固定環塊以轉動柱一為軸心兩端擺動，在固定環塊向左右晃動時，通過轉動柱一同步帶動轉動環塊左右晃動，在轉動環塊左右晃動時，中心支撐塊和固定支架一受配重塊的作用保持豎直向下，處于相對水平的狀態，固定環塊和轉動環塊以轉動柱二為軸心兩端擺動，通過上述組件的運行，可以使切割刀片在對韭菜進行切割時，保持相對水平的狀態，進而減少韭菜底端被切割不平整的情況，同時避免了在切割刀片晃動過大時，會使切割刀片切到韭菜的根部，影響韭菜的再次生長。

17、(2)本發明利用韭菜在經過扭曲皮帶傳送后，會落到收集槽內部的特點，設置兩個轉動板一，在收割后的韭菜被扭曲皮帶輸送到收集槽中后，轉動板一的頂部會受到壓力，在壓力達到最大時，轉動板一會向下轉動，使收集槽的底部打開，收集槽中的韭菜會成一摞的向下掉落在一塊，同時在轉動板一轉動期間，會擠壓弧形伸縮塊一中的液壓油，使其通過連接管進入弧形伸縮塊二中，在液壓油進入到弧形伸縮塊二中后，會使其向外伸出，并推動轉動板二向上轉動，來阻擋后續韭菜的繼續下落，通過上述組件的運行，使韭菜可以成摞的向下掉落到一起，方便之后的收集捆扎，并且每摞韭菜的重量也都控制的相差無幾，以此避免了收割后的韭菜堆積到一起，還要再進行分摞捆扎，并控制好每捆的重量，影響工作效率，另外在韭菜成摞的向下掉落時，向上轉動的轉動板二，可以阻擋繼續從扭曲皮帶向收集槽中掉落的韭菜，避免影響每摞韭菜的重量，以及防止在轉動板一復位時，使韭菜被卡住而造成損傷。

18、(3)本發明利用上述所述，液壓油會通過連接管流入弧形伸縮塊二中的特點，設置一個錐形頭，在弧形伸縮塊一中的液壓油受到擠壓，通過連接管流入弧形伸縮塊二時，液壓油會從錐形頭頂部的孔洞和單向閥向弧形伸縮塊二流入，此時液壓油不受錐形頭的影響，流速正常，而在弧形伸縮塊一受弧形彈簧的作用復位時，液壓油回流，此時的液壓油只能通過錐形頭頂部的小孔向弧形伸縮塊一中流去，流速減慢，使得轉動板一和轉動板二復位的速度也減慢，同時在液壓油進入到弧形伸縮塊二后，也會通過連接槽流入轉動板二的內部，使伸縮板向外伸出，來進一步地限制韭菜向收集槽中掉落，通過上述組件的運行，使在轉動板一打開時，速度較快，以方便韭菜成摞的下落，在轉動板一閉合時，減慢其速度，避免在韭菜下落到一半時，由于重量的減小使轉動板一提前閉合，甚至是將韭菜卡住，影響設備的正常運行，另外在轉動板二較慢的向下轉動時，會使韭菜慢慢傾斜，順著收集槽的邊緣滑落到轉動板一的頂部，避免堆積的一些韭菜直接向下掉落，在重力加速度的作用下，讓韭菜直接掉落到轉動板一的下面，或者是卡在轉動板一的中間，影響設備的正常運行。

19、(4)本發明利用轉動板二在轉動時，會使齒條上下移動的特點，在轉動板二轉動向上時，通過凸齒和齒條會使活塞板向下移動，在活塞板向下移動時，擠壓液壓槽中的液壓油，使其推動伸縮桿向上移動，進而推動u型板向上轉動，在u型板轉動向上時，會使刮刀與扭曲皮帶的底部相接觸，在扭曲皮帶轉動時，扭曲皮帶表面上的泥土?xí)还蔚豆蝿?dòng)，向下掉落到u型板中，防止落到凸齒上，使轉動板二運行受阻，在轉動板二轉動向下時，通過凸齒和齒條會使活塞板向上移動，由于u型板靠近刮刀的一邊較重，在伸縮桿向下移動時，u型板也會向下轉動，使得掉落到u型板中的泥土可以滑落到土里，通過上述組件的運行，可以對扭曲皮帶的表面進行間接性的刮動清潔，并收集排出到土里，避免持續性的刮動使扭曲皮帶的表面受到磨損，減少壽命，同時防止扭曲皮帶上粘連的泥土過多，讓扭曲皮帶之間的距離減小，使韭菜受到的夾持力變大，進而會使其受損，影響后續的處理。
