本發明屬于古樹養護，具體涉及一種古樹保護裝置。

背景技術：

1、古樹名木，一般樹齡在百年以上的大樹即為古樹；而那些樹種稀有、名貴或具有歷史價值、紀念意義的樹木則可稱為名木。

2、傳統古樹在種植過程中由于其本身的透氣性不佳，不利于古樹木的生長，現有在地面上插入水管，對根系進行澆水施肥，但是，插入的水管均為一次性的，安裝后想要進行拆卸下來很麻煩，不利于維修，而且，由于水管的水流大，很容易沖刷根系，時間長會沖出孔洞。

技術實現思路

1、為了解決上述問題，本發明采取了如下技術方案：

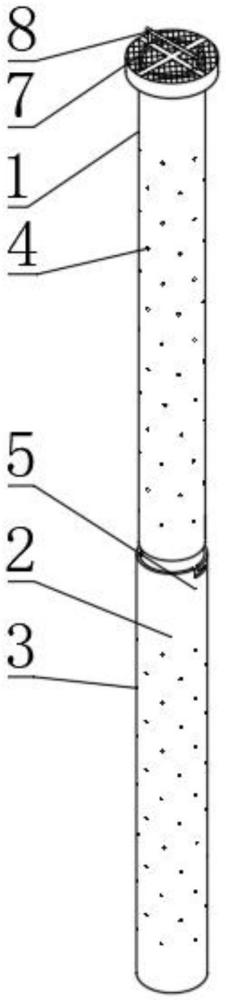

2、一種古樹保護裝置，包括多根水管，所述水管的第一端位于地面，另一端延伸至古樹根部，用于對古樹根部澆水，所述水管包括：

3、外筒，所述外筒上均勻分布有多個第一通孔；

4、內筒，所述內筒可拆卸地設置于所述外筒的內部，所述內筒上分布有多個與所述第一通孔對應設置的第二通孔，通過調節所述第二通孔與所述第一通孔的相對位置，實現水量大小的調節。

5、進一步地，所述內筒的下端設置有管壁清理器，所述管壁清理器包括：

6、連接座，所述連接座上設置有多個傾斜設置的連接孔；

7、多根毛刷桿，多根所述毛刷桿與多個所述連接孔一一對應設置，且所述毛刷桿的第一端穿過所述連接孔內并固定于所述連接座內，所述毛刷桿的第二端均勻分布有刷毛。

8、進一步地，所述刷毛為不銹鋼絲。

9、進一步地，所述內筒的頂端連接有蓋子，所述蓋子與所述外筒配合設置，所述蓋子的頂端設置有把手，所述蓋子的頂部由多根支撐條與格柵網組成，所述把手固定連接于其中一根所述支撐條的上側，所述內筒與多個所述支撐條的下側均固定連接。

10、進一步地，所述外筒的頂端的兩側均設置有l(wèi)型凹槽，所述內筒的頂端的兩側均設置有與所述l型凹槽配合設置的凸塊，通過轉動所述把手帶動所述內筒上的所述凸塊在所述外筒上的所述l型凹槽內正轉與反轉，以實現所述外筒與所述內筒整體的固定與分離。

11、進一步地，還包括多根毛細管，多根所述毛細管貫穿所述蓋子并延伸至所述內筒的底端。

12、進一步地，所述外筒與所述內筒均為不銹鋼材質。

13、進一步地，還包括干管，所述干管依次與多根所述毛細管的第一端連通，且所述干管的另一端連接有水泵及水箱。

14、進一步地，所述水箱內設置有攪拌桿。

15、一種古樹保護裝置的使用方法，采用上述任一項所述的古樹保護裝置，所述方法包括以下步驟：

16、s1、環繞于古樹的根部周圍，向土壤深處縱向打多個插入孔，插入孔的深度至所滲灌古樹根毛底端；

17、s20、將內筒的底端插入外筒內部，凸塊在l型凹槽內，先豎直滑動一段距離后轉動，進行內筒與外筒的鎖緊，此時，第一通孔與第二通孔正對；

18、s30、將組裝后的水管放入到插入孔，并在其水管的周圍鋪上陶粒，陶粒的粒徑大于第一通孔的直徑；

19、s40、當需要澆水或輸營養液時，通過回轉把手，將凸塊往回轉改變第一通孔相對于第二通孔的位置，改變出水大小，使水或營養液緩慢地輸入到根部；

20、s50、當下大雨后，啟動水泵及打開閥門，再由水泵通過水管將水抽至水箱進行儲存，作為備用；

21、s60、當使用一段時間后，若流水不通暢，則通過拔出內筒，并通過內筒下側的管壁清理器進行清理。

22、有益效果：

23、本發明通過l型凹槽與凸塊的配合，使水管更加方便拆卸，有利于后期的維修。

24、本發明通過調節所述第二通孔與所述第一通孔的相對位置，實現水量大小的調節。

25、本發明通過改變出水大小，使水或營養液緩慢地輸入到根部，不會沖出孔洞，還能提高吸收的效率。

26、本發明通過設置的管壁清理器，方便對外筒進行清理，使水流更加通暢。

技術特征：

1.一種古樹保護裝置，包括多根水管，所述水管的第一端位于地面，另一端延伸至古樹根部，用于對古樹根部澆水，其特征在于，所述水管包括：

2.根據權利要求1所述的古樹保護裝置，其特征在于，所述內筒的下端設置有管壁清理器，所述管壁清理器包括：

3.根據權利要求2所述的古樹保護裝置，其特征在于，所述刷毛為不銹鋼絲。

4.根據權利要求1所述的古樹保護裝置，其特征在于，所述內筒的頂端連接有蓋子，所述蓋子與所述外筒配合設置，所述蓋子的頂端設置有把手，所述蓋子的頂部由多根支撐條與格柵網組成，所述把手固定連接于其中一根所述支撐條的上側，所述內筒與多個所述支撐條的下側均固定連接。

5.根據權利要求4所述的古樹保護裝置，其特征在于，所述外筒的頂端的兩側均設置有l(wèi)型凹槽，所述內筒的頂端的兩側均設置有與所述l型凹槽配合設置的凸塊，通過轉動所述把手帶動所述內筒上的所述凸塊在所述外筒上的所述l型凹槽內正轉與反轉，以實現所述外筒與所述內筒整體的固定與分離。

6.根據權利要求4所述的古樹保護裝置，其特征在于，還包括多根毛細管，多根所述毛細管貫穿所述蓋子并延伸至所述內筒的底端。

7.根據權利要求1所述的古樹保護裝置，其特征在于，所述外筒與所述內筒均為不銹鋼材質。

8.根據權利要求1所述的古樹保護裝置，其特征在于，還包括干管，所述干管依次與多根所述毛細管的第一端連通，且所述干管的另一端連接有水泵及水箱。

9.根據權利要求8所述的古樹保護裝置，其特征在于，所述水箱內設置有攪拌桿。

10.一種古樹保護裝置的使用方法，其特征在于，采用權利要求1至9任一項所述的古樹保護裝置，所述方法包括以下步驟：

技術總結
本發明公開了一種古樹保護裝置，屬于古樹養護技術領域，其包括多根水管，水管的第一端位于地面，另一端延伸至古樹根部，用于對古樹根部澆水，水管包括：外筒上均勻分布有多個第一通孔；內筒可拆卸地設置于外筒的內部，內筒上分布有多個與第一通孔對應設置的第二通孔，通過調節第二通孔與第一通孔的相對位置，實現水量大小的調節。本發明通過調節所述第二通孔與所述第一通孔的相對位置，實現水量大小的調節。

技術研發人員：張雋,韓陽瑞,張偉艷
受保護的技術使用者：南通科技職業學院
