本發明涉及除塵器設備，具體為一種便于濾芯清理的分級除塵工業除塵器。

背景技術：

1、工業吸塵器采用交流電源，功率較大，一般分為可移動式和固定式兩種。工業除塵所涉及的多相混合物稱為氣相懸浮系或氣溶膠。分散于其中的細小顆粒叫做塵?；蛭⒘＃鴫m粒的堆集狀態叫做粉體。在工程設計中為了正確地設計和選擇除塵設備，必須掌握粉塵的主要物理和化學性質，用于描述粉塵性質的參數有：粒徑與分散度、密度與堆積密度、凝聚性、濕潤性、荷電與導電性、自然堆積角、爆炸性。

2、工業除塵器目前一般都是布袋除塵器，其通過布袋式的濾芯進行過濾作業，但是目前的工業除塵器往往只能進行一次過濾，無法進行多級過濾，過濾效果不夠理想，并且目前的工業除塵器在需要清理濾芯的時候要通過人工手動將多個濾芯拆卸下來，在清理完成后再安裝回去，效率較低。

技術實現思路

1、針對現有技術的不足，本發明提供了一種便于濾芯清理的分級除塵工業除塵器，解決了目前的工業除塵器往往只能進行一次過濾，無法進行多級過濾，過濾效果不夠理想，并且目前的工業除塵器在需要清理濾芯的時候要通過人工手動將多個濾芯拆卸下來，在清理完成后再安裝回去，效率較低的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種便于濾芯清理的分級除塵工業除塵器，包括多個獨立除塵機構；

3、多個所述獨立除塵機構的結構均相同，其中一個所述獨立除塵機構包括豎向設置且頂端敞口的除塵箱，所述除塵箱內腔上部的內表面固定連接有與其內輪廓相適配的搭接框，所述搭接框的頂端可拆卸地安裝有濾芯板，所述濾芯板的上表面豎向貫通開設有多個濾芯孔，多個所述濾芯孔的內部均可拆卸地安裝有布袋濾芯；

4、所述濾芯板上設置有多個分別與多個所述布袋濾芯相對應的緊固結構。

5、進一步地，所述搭接框的上表面豎向貫通開設有多個第一連接孔，所述濾芯板的上表面外緣豎向貫通開設有多個分別與多個所述第一連接孔相對應的第二連接孔，所述濾芯板通過多個所述第一連接孔、多個所述第二連接孔和螺栓結構可拆卸地安裝于所述搭接框的上表面。

6、進一步地，所述搭接框的上表面沿其輪廓方向開設有多個安裝槽，多個所述安裝槽的內部均固定連接有橡膠密封條。

7、進一步地，多個所述緊固結構的結構均相同，其中一個所述緊固結構包括固定連接于所述濾芯板上表面且位于一個所述濾芯孔外部的固定磁環，所述固定磁環的上表面可拆卸地安裝有與其相互吸引的連接磁環，所述連接磁環的頂端固定連接有壓緊環，所述壓緊環內緣的底端豎向固定連接有多個與所述布袋濾芯長度相適配的支撐條。

8、進一步地，所述除塵箱的頂端通過螺栓結構可拆卸地安裝有封閉蓋，所述封閉蓋的頂端設置有脈沖除塵裝置。

9、進一步地，多個所述獨立除塵機構沿一條直線的長度方向均勻間隔設置，多個所述除塵箱前側表面且位于所述濾芯板的上部和下部均分別連通有進氣通管和出氣通管，每兩個相鄰的所述獨立除塵機構的所述進氣通管和所述出氣通管通過連通管相互連通。

10、進一步地，多個所述除塵箱的外表面固定連接有固定框架，多個所述除塵箱的底端均豎向固定連接有多個支撐腿。

11、進一步地，每兩個相鄰的所述支撐腿之間均固定連接有多個加強筋。

12、與現有技術相比，本發明的有益效果是：

13、(1)、該便于濾芯清理的分級除塵工業除塵器，通過設置搭接框和濾芯板，該除塵器的除塵箱內部安裝有搭接框和濾芯板，兩者之間通過螺栓結構相互鏈接，布袋濾芯均安裝于濾芯板之上，在需要對濾芯進行清理時，直接將濾芯板從搭接框上拆卸下倆即可將整個濾芯板和其上的濾芯從裝置內部取出，接著就能夠直接對濾芯進行清理，不需要手動一個一個拆卸下來，提高清理效率。

14、(2)、該便于濾芯清理的分級除塵工業除塵器，通過設置多個獨立除塵機構，該裝置將多個獨立除塵機構通過連通管連通起來，多個獨立除塵機構中使用的布袋濾芯的過濾孔徑依次減小，以此來起到多級除塵的效果，從而提高整體作業的除塵效果。

技術特征：

1.一種便于濾芯清理的分級除塵工業除塵器，其特征在于：包括多個獨立除塵機構；

2.根據權利要求1所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：所述搭接框(2)的上表面豎向貫通開設有多個第一連接孔(3)，所述濾芯板(4)的上表面外緣豎向貫通開設有多個分別與多個所述第一連接孔(3)相對應的第二連接孔(5)，所述濾芯板(4)通過多個所述第一連接孔(3)、多個所述第二連接孔(5)和螺栓結構可拆卸地安裝于所述搭接框(2)的上表面。

3.根據權利要求1所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：所述搭接框(2)的上表面沿其輪廓方向開設有多個安裝槽，多個所述安裝槽的內部均固定連接有橡膠密封條(6)。

4.根據權利要求1所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：多個所述緊固結構的結構均相同，其中一個所述緊固結構包括固定連接于所述濾芯板(4)上表面且位于一個所述濾芯孔(7)外部的固定磁環(19)，所述固定磁環(19)的上表面可拆卸地安裝有與其相互吸引的連接磁環(20)，所述連接磁環(20)的頂端固定連接有壓緊環(21)，所述壓緊環(21)內緣的底端豎向固定連接有多個與所述布袋濾芯(8)長度相適配的支撐條(22)。

5.根據權利要求1所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：所述除塵箱(1)的頂端通過螺栓結構可拆卸地安裝有封閉蓋(9)，所述封閉蓋(9)的頂端設置有脈沖除塵裝置(18)。

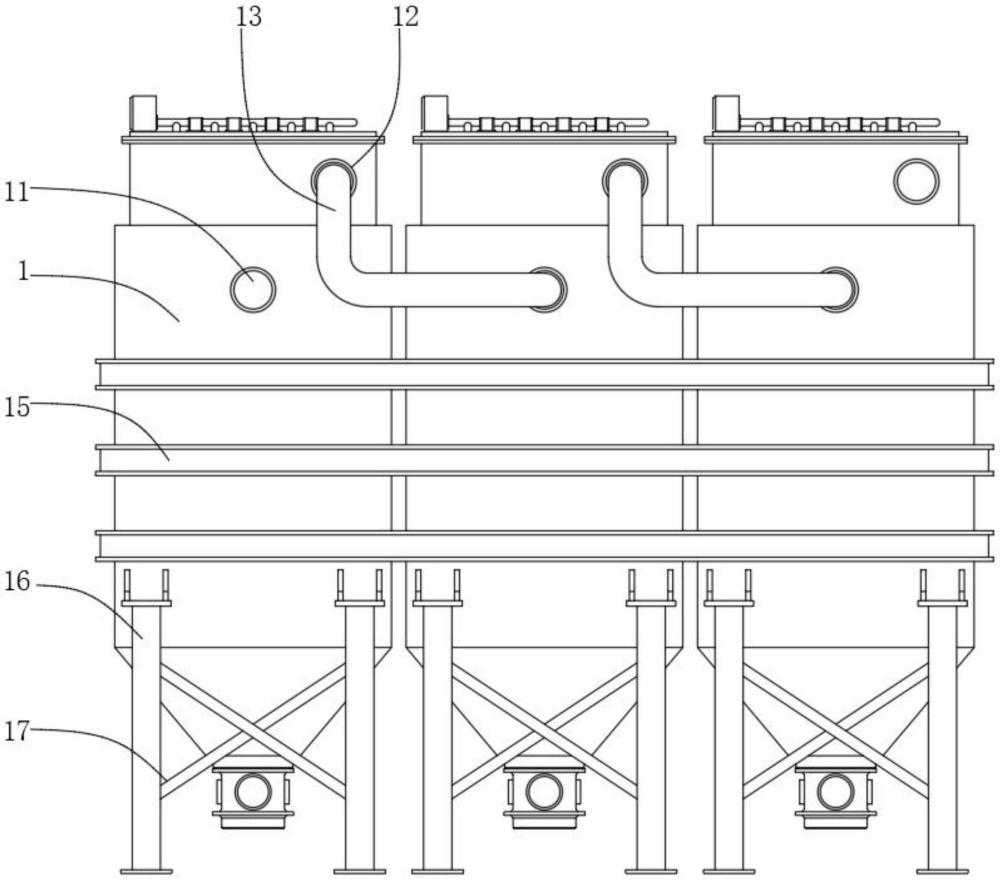

6.根據權利要求1所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：多個所述獨立除塵機構沿一條直線的長度方向均勻間隔設置，多個所述除塵箱(1)前側表面且位于所述濾芯板(4)的上部和下部均分別連通有進氣通管(11)和出氣通管(12)，每兩個相鄰的所述獨立除塵機構的所述進氣通管(11)和所述出氣通管(12)通過連通管(13)相互連通。

7.根據權利要求6所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：多個所述除塵箱(1)的外表面固定連接有固定框架(15)，多個所述除塵箱(1)的底端均豎向固定連接有多個支撐腿(16)。

8.根據權利要求7所述的一種便于濾芯清理的分級除塵工業除塵器，其特征在于：每兩個相鄰的所述支撐腿(16)之間均固定連接有多個加強筋(17)。

技術總結
本發明公開了一種便于濾芯清理的分級除塵工業除塵器，包括多個獨立除塵機構，多個獨立除塵機構的結構均相同，其中一個獨立除塵機構包括豎向設置且頂端敞口的除塵箱除塵箱內腔上部的內表面固定連接有與其內輪廓相適配的搭接框，本發明涉及除塵器設備技術領域。該便于濾芯清理的分級除塵工業除塵器，通過設置搭接框和濾芯板，該除塵器的除塵箱內部安裝有搭接框和濾芯板，兩者之間通過螺栓結構相互鏈接，布袋濾芯均安裝于濾芯板之上，在需要對濾芯進行清理時，直接將濾芯板從搭接框上拆卸下倆即可將整個濾芯板和其上的濾芯從裝置內部取出，接著就能夠直接對濾芯進行清理，不需要手動一個一個拆卸下來，提高清理效率。

技術研發人員：鄒九九,詹方健,邱峰焱,程理政,謝凌
受保護的技術使用者：龍巖市輝豐工貿有限公司
技術研發日：
技術公布日：2025/4/24
