本發明屬于大豆播種，具體涉及一種旱地高油大豆高產播種裝置。

背景技術：

1、大豆是中國重要糧食作物之一，已有五千年栽培歷史，是一種其種子含有豐富植物蛋白質的作物，大豆蛋白質含量為35％～40％。大豆最常用來做各種豆制品、榨取豆油、釀造醬油和提取蛋白質。發展高油高產大豆品種，是保障糧食和重要農產品穩定安全供給的有效途徑。

2、我國西北地區光熱資源豐富，高油高產大豆發展?jié)摿薮螅鞅贝蠖箍蒲猩a(chǎn)單位幾年培育出多種旱地高油高產大豆，如汾豆93、齊黃34、佳禾2號等高油大豆品種，抗旱性突出、穩產性好。

3、科研生產單位需要經常不斷的進行種植試驗，不斷試驗新品種的大豆的產量。為了保證種植的大豆產量的準確性，種植大豆要求需要保證一定的種植間距，以及一定的種植深度，因此，提供一種旱地高油大豆高產播種裝置。

技術實現思路

1、本發明所要解決的技術問題在于針對上述現有技術的不足，提供一種旱地高油大豆高產播種裝置，該播種裝置能夠?qū)崿F(xiàn)等距播種大豆，且能夠確定大豆種子的種植深度，使用方便，使用效果好，可推廣應用。

2、為解決上述技術問題，本發明采用的技術方案是：一種旱地高油大豆高產播種裝置，其特征在于，包括機架，所述機架上通過兩個安裝架固定安裝有種子存儲筒，種子存儲筒內用于存儲經過選種的大豆種子，大豆種子直徑均勻，所述種子存儲筒底端等距開設有三個出種口，三個出種口的間距為大豆種植的行距，行距為50cm，出種口的長為大豆種子直徑的3～3.5倍，在出種口內可容納2～3粒大豆種子，為每穴大豆的種植量，出種口的寬為大豆種子直徑的1～1.5倍，種子存儲筒的壁厚等于大豆種子的直徑。

3、所述機架上在出種口的正下方固定安裝有下種管，所述種子存儲筒外轉動安裝有回轉筒，所述回轉筒開設有三組過種孔，每組過種孔在回轉筒周側上等距分布，每組過種孔與一個出種口相配合，所述過種孔的長與寬大于出種口的長與寬，確保在出種口與過種孔連通的期間，出種口內的2～3粒大豆種子均可進入過種孔內，經過種孔掉落進入下種管內，從下種管底端排出實現等間距播種。

4、所述機架上固定安裝有第一電機，所述第一電機的輸出軸末端上固定安裝有主動齒輪，所述回轉筒外周上固定安裝有從動齒圈，所述主動齒輪與從動齒圈嚙合，通過第一電機驅動主動齒輪轉動，主動齒輪轉動帶動從動齒圈與回轉筒進行轉動，在第一電機保持在一定功率的情況下，回轉筒勻速轉動，回轉筒上的過種孔周期性地輪流與出種口連通，當出種口與過種孔連通時，出種口內的大豆種子落入過種孔內，進而落入下種管內。第一電機勻速轉動時，出種口與過種孔連通的周期一定，即大豆種子從下種管內落下的時間間隔相同，此時控制農用拖拉機的前進速率即可控制同一行內每穴大豆種子的種植株距，株距控制在10～12cm。

5、所述機架前端上固定安裝有用于與農用拖拉機固定連接的連接架，所述機架后端下設置有行走輪，通過農用拖拉機牽引本裝置進行移動。

6、優選地，所述種子存儲筒內沿軸向轉動安裝有第一轉軸，所述第一轉軸上固定安裝有第一輥筒，所述第一輥筒上均勻地固定安裝有四個轉板，所述第一轉軸位于所述種子存儲筒外的一端通過聯軸器傳動連接有傳動軸，所述傳動軸上固定安裝有第二皮帶輪，所述第一電機的輸出軸上固定安裝有第一皮帶輪，所述第一皮帶輪與第二皮帶輪通過皮帶傳動連接。

7、第一電機還可通過第一皮帶輪帶動第二皮帶輪轉動，進而使得第一轉軸與第一輥筒轉動，第一輥筒上的轉板轉動，可對種子存儲筒內的大豆種子進行攪拌，帶動大豆種子移動，促使大豆種子進入出種口，確保出種口內進入2～3粒大豆種子。

8、優選地，所述機架前端兩側固定安裝有安裝板，所述安裝板底端轉動安裝有第二轉軸，所述第二轉軸上固定安裝有第二輥筒，所述第二輥筒上均勻地固定安裝有三組安裝桿，對應出種口的數量，每組安裝桿包括六個呈輻射狀固定在第二輥筒上的安裝桿，所述安裝桿底端固定安裝有開溝犁片，開溝犁片的挖掘深度為3～5cm，所述機架前端上固定安裝有第二電機，所述第二電機的輸出軸與第二轉軸上固定安裝有皮帶輪，兩個皮帶輪通過皮帶傳動連接。

9、通過第二電機帶動第二轉軸轉動，使得開溝犁片轉動，在地面上開溝，從而便于播種大豆，三組開溝犁片可開出三條種植溝，種植溝的間距與出種口的間距相同，且每條種植溝均位于出種口的正下方。

10、優選地，所述機架后端固定安裝有覆土桿，開溝犁片與覆土桿位于出種口的前后兩側，所述覆土桿底端固定安裝有兩個覆土板，所述覆土板呈“>”型排布，通過覆土板將種植溝兩側的泥土推動至種植溝內，對大豆種子進行掩埋。

11、優選地，所述種子存儲筒軸向兩側開設有加種孔，所述加種孔內螺紋連接有密封蓋，所述密封蓋外固定安裝有把手，可通過把手轉動打開密封蓋，從加種孔向種子存儲筒加入大豆種子。

12、優選地，所述下種管底端固定連接有折疊管，所述折疊管底端固定安裝有金屬筒，所述金屬筒上設置有蝶閥。可調整折疊管的整體長度，降低大豆種子脫離折疊管的距地高度，防止大豆灑落在種植溝外。

13、優選地，所述機架上開設有調節孔，所述調節孔內活動插裝有調節桿，所述金屬筒側端固定連接有調節板，所述調節板與調節桿固定連接，所述調節桿上部螺紋連接有兩個調節螺母，兩個所述調節螺母分別位于所述機架上下兩側。通過調整調節桿與調節螺母，可使調節桿相對機架上下移動，帶動折疊管上下移動，同時使折疊管處于豎直狀態，便于大豆種子下落。

14、優選地，所述種子存儲筒軸向兩側固定安裝有安裝板，所述安裝板與安裝架通過螺栓固定連接，便于拆裝更換維修。

15、優選地，所述下種管頂端固定安裝有接種斗，所述接種斗頂端開口的長與寬大于所述過種孔的長與寬，接種斗頂端與過種孔底端的間距等于大豆種子的直徑，確保大豆種子從過種孔進入接種斗內，防止灑落。

16、優選地，所述種子存儲筒上固定安裝有兩個用于限位所述回轉筒的限位環，限位環位于回轉筒的兩側。

17、本發明與現有技術相比具有以下優點：

18、1、本發明在機架上設置有第一電機，第一電機可帶動回轉筒相對種子存儲筒轉動，使得種子存儲筒上的下種口周期性地與回轉筒上的四個過種口連通，使得種子存儲筒內的大豆種子周期性地從下種口經過種口掉落進入下種管內，實現等距播種，同時第一電機還可帶動種子存儲筒內的轉板轉動，對種子存儲筒內的大豆種子進行攪動，促使大豆種子移動并進入下種口內，確保播種大豆種子的數量。

19、2、本發明在機架前端設置有第二電機，第二電機可帶動第二轉軸轉動，使得第二轉軸上的第二輥筒轉動，帶動開溝犁片轉動，在地面上開出一定深度的種植溝，實現大豆種子的精準種植，還在機架后端設置有覆土板，將種植溝兩側的泥土推入種植溝內，對大豆種子進行掩埋。

20、下面結合附圖和實施例對本發明作進一步詳細說明。

技術特征：

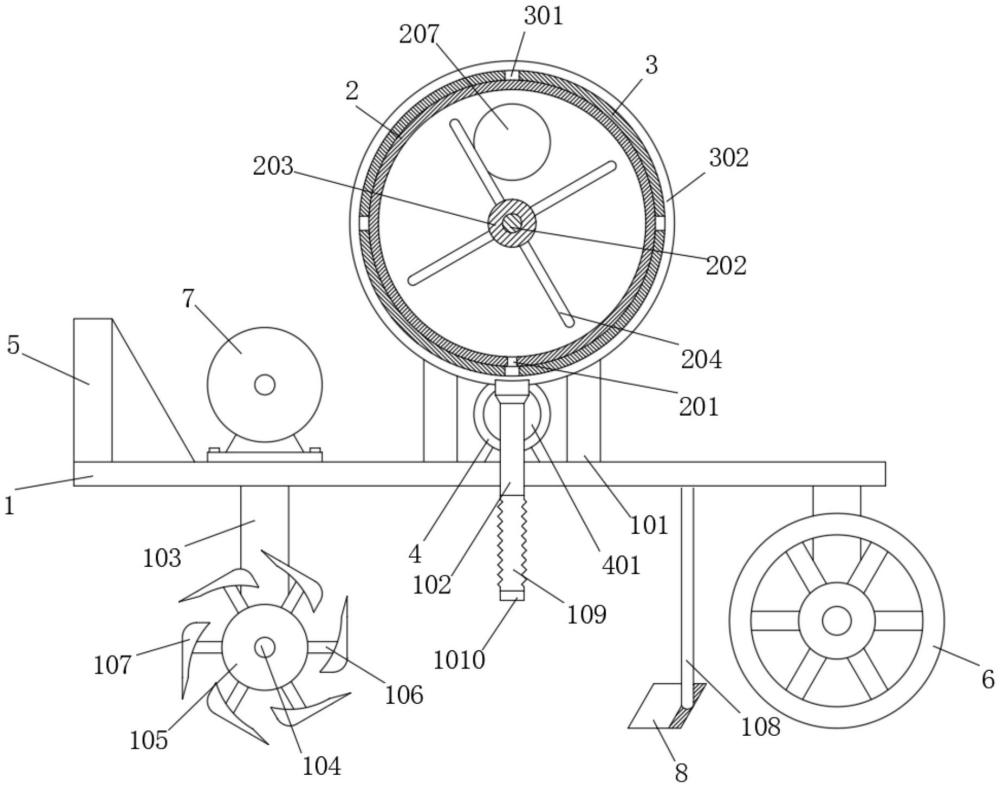

1.一種旱地高油大豆高產播種裝置，其特征在于，包括機架(1)，所述機架(1)上通過安裝架(101)固定安裝有種子存儲筒(2)，所述種子存儲筒(2)底端開設有出種口(201)，所述機架(1)上在出種口(201)的正下方固定安裝有下種管(102)，所述種子存儲筒(2)外轉動安裝有回轉筒(3)，所述回轉筒(3)周側等距地開設有多個過種孔(301)，所述過種孔(301)的長與寬大于出種口(201)的長與寬，所述機架(1)上固定安裝有第一電機(4)，所述第一電機(4)的輸出軸末端上固定安裝有主動齒輪(401)，所述回轉筒(3)外周上固定安裝有從動齒圈(302)，所述主動齒輪(401)與從動齒圈(302)嚙合，所述機架(1)前端上固定安裝有用于與農用拖拉機固定連接的連接架(5)，所述機架(1)后端下設置有行走輪(6)。

2.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述種子存儲筒(2)內沿軸向轉動安裝有第一轉軸(202)，所述第一轉軸(202)上固定安裝有第一輥筒(203)，所述第一輥筒(203)上均勻地固定安裝有多個轉板(204)，所述第一轉軸(202)位于所述種子存儲筒(2)外的一端通過聯軸器傳動連接有傳動軸(205)，所述傳動軸(205)上固定安裝有第二皮帶輪(206)，所述第一電機(4)的輸出軸上固定安裝有第一皮帶輪(402)，所述第一皮帶輪(402)與第二皮帶輪(206)通過皮帶傳動連接。

3.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述機架(1)前端兩側固定安裝有安裝板(103)，所述安裝板(103)底端轉動安裝有第二轉軸(104)，所述第二轉軸(104)上固定安裝有第二輥筒(105)，所述第二輥筒(105)上均勻地固定安裝有多個安裝桿(106)，所述安裝桿(106)底端固定安裝有開溝犁片(107)，所述機架(1)前端上固定安裝有第二電機(7)，所述第二電機(7)的輸出軸與第二轉軸(104)傳動連接。

4.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述機架(1)后端固定安裝有覆土桿(108)，所述覆土桿(108)底端固定安裝有兩個覆土板(8)，所述覆土板(8)呈“>”型排布。

5.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述種子存儲筒(2)軸向兩側開設有加種孔(207)，所述加種孔(207)內螺紋連接有密封蓋(208)，所述密封蓋(208)外固定安裝有把手。

6.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述下種管(102)底端固定連接有折疊管(109)，所述折疊管(109)底端固定安裝有金屬筒(1010)，所述金屬筒(1010)上設置有蝶閥。

7.根據權利要求6所述的一種旱地高油大豆高產播種裝置，其特征在于，所述機架(1)上開設有調節孔，所述調節孔內活動插裝有調節桿(9)，所述金屬筒(1010)側端固定連接有調節板(1011)，所述調節板(1011)與調節桿(9)固定連接，所述調節桿(9)上部螺紋連接有兩個調節螺母，兩個所述調節螺母分別位于所述機架(1)上下兩側。

8.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述種子存儲筒(2)軸向兩側固定安裝有連接板(209)，所述連接板(209)與安裝架(101)通過螺栓固定連接。

9.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述下種管(102)頂端固定安裝有接種斗，所述接種斗頂端開口的長與寬大于所述過種孔(301)的長與寬。

10.根據權利要求1所述的一種旱地高油大豆高產播種裝置，其特征在于，所述種子存儲筒(2)上固定安裝有兩個用于限位所述回轉筒(3)的限位環。

技術總結
本發明提供了一種旱地高油大豆高產播種裝置，包括機架，機架上固定安裝有種子存儲筒，種子存儲筒底端開設有出種口，機架上固定安裝有下種管，種子存儲筒外轉動安裝有回轉筒，回轉筒周側開設有過種孔，機架上固定安裝有用于驅動回轉筒的第一電機，機架前端上固定安裝有用于與農用拖拉機固定連接的連接架，機架后端下設置有行走輪。本發明在機架上設置有第一電機，第一電機可帶動回轉筒相對種子存儲筒轉動，使得下種口周期性地與過種口連通，使得大豆種子周期性地從下種口經過種口掉落進入下種管內，實現等距播種，還設置有第二電機，第二電機帶動開溝犁片在地面上開出一定深度的種植溝，實現大豆種子的精準種植。

技術研發人員：梁福琴,鄒亞亞,王波,杜娟,張明君,張強,宋立山,閆明偉,王琳,李延平
受保護的技術使用者：延安市農業科學研究院
技術研發日：
技術公布日：2025/4/24
