本發明涉及除草機械，特別是涉及一種果園除草機及果園除草方法。

背景技術：

1、在果園管理中，除草作業是保持果樹健康生長的重要環節。傳統的除草方式多依賴于人工或簡單的機械工具，這些方法效率低、勞動強度大。隨著農業機械化的發展，市場上出現了各種類型的除草機，但現有的除草機大多適用于開闊地帶的大面積除草，對于果園進行除草作業存在不足。例如，當除草機接近果樹時，為了清除果樹周圍的雜草，需要使機器整體圍繞果樹轉一圈，這不僅增加了工作量，也限制了除草的效率。

2、現有技術中，cn111771522a、cn113016764a等專利提供了能夠?qū)淠局苓呥M(jìn)行除草的專利，這些技術中，通過設置半圓形的機座，并在機座上設置多個除草刀具，能夠?qū)淠局車M(jìn)行除草，但是這些現有技術中，對于一般路面的除草效果又比較差，因此，有必要針對果園除草的特征開發一種既能方便清除果樹之間的雜草又方便對果樹周圍雜草進行清除的除草機。

技術實現思路

1、發明目的：為了克服現有技術中存在的不足，本發明提供一種適用于果園中進行除草作業，既能方便清除果樹之間的雜草又方便對果樹周圍雜草進行清除，提升除草效率的果園除草機及果園除草方法。

2、技術方案：為實現上述目的，本發明的果園除草機，其包括行走底座以及安裝在所述行走底座的前方的兩組除草組件；兩組所述除草組件通過調整機構連接所述行走底座；所述行走底座包括座體以及行走輪；

3、所述調整機構包括對稱布局的兩組連桿機構，每組所述連桿機構均包括擺桿、中間桿、末端桿、連桿以及驅動桿；

4、所述擺桿的后端相對于所述座體轉動安裝，且所述中間桿與所述末端桿分別轉動連接所述擺桿的中部與前端；所述末端桿與所述中間桿之間還連接有與所述擺桿始終平行的所述連桿，也即擺桿、中間桿、末端桿以及連桿四者形成平行四邊形；所述驅動桿連接所述中間桿的端部；所述末端桿的端部安裝有所述除草組件；也即，兩組除草組件分別安裝在兩組連桿機構對應的末端桿的端部；

5、兩組所述連桿結構的所述擺桿在第一軸心同軸鉸接，且兩個所述驅動桿由電機驅動而圍繞第二軸心等速反向轉動。兩組連桿機構對稱分布在上述第一軸心與第二軸心之間連線的兩側。

6、進一步地，所述調整機構還包括第一轉軸與第二轉軸；所述電機與所述第一轉軸驅動連接；所述第一轉軸上固定有第一齒輪與第一同步輪；所述第二轉軸上套接有與其轉動連接的第二齒輪與第二同步輪；所述第二齒輪與所述第一齒輪嚙合，所述第一同步輪與第二同步輪之間通過同步帶建立傳動關系。通過上述結構，能夠?qū)崿F(xiàn)同一個電機驅動兩個驅動桿等速反向轉動。

7、初始狀態下，兩組除草組件處于相互貼靠狀態，該狀態下，可以進行正常的地面除草作業，且具有較大的除草幅寬；當需要對果樹周圍進行除草時，使除草機正對果樹，且使除草機與果樹之間的距離在預設的距離范圍內，此時兩個除草組件均位于果樹的根部，電機使兩個驅動桿等速反向轉動，驅動桿驅動對應的連桿的端部按圓弧形軌跡運動，經過平行四邊形機構的放大，可以使末端桿的端部沿著更大的圓弧形軌跡運動，也即使除草組件沿著圓弧形軌跡運動。由于兩個驅動桿等速反向轉動，因此，兩個除草組件分別進行順時針與逆時針運動，直至兩者在果樹背側相互抵靠。

8、上述結構中，除草組件的安裝位置偏離末端桿與連桿的相對轉動軸，且除草組件與擺桿分置于連桿的兩側，這樣，除草組件環繞果樹運動時，連桿機構不會與果樹接觸。

9、可見，通過上述結構，通過設置兩組除草組件，在兩組除草組件正常除草時具有較大的作業幅寬，在對果樹周圍進行除草時，可以通過調整機構使兩個除草組件進行環果樹運動，實現對果樹周邊雜草的除草作業，降低對果樹周邊進行除草的難度，提升除草效率。

10、進一步地，所述除草組件包括割刀以及將所述割刀罩在其內的罩殼，還包括驅動所述割刀運轉的割刀電機。

11、進一步地，所述行走輪由安裝在所述座體上的內燃機驅動運轉。

12、進一步地，所述座體上還安裝有一對手扶把手，通過設置手扶把手，人工可以推著除草機進行作業以方便掌握除草機的行走路徑，行走輪由內燃機驅動而運轉，可以降低人工的勞動強度。

13、進一步地，所述罩殼具有平直側，使得所述罩殼整體呈d字形；當兩組所述除草組件的距離最小時，兩者對應的兩個所述罩殼的平直側相互抵靠；在俯視方向上，兩組所述除草組件的所述割刀的角度始終相差特定角度，如90°。如此，可以使兩個割刀之間的最近距離更近，且兩者的作業區域具有交疊區域，如此可以保證兩組除草組件之間沒有除不到的草，且可以有效防止兩組除草組件的割刀相互打刀。

14、一種果園除草方法，其基于上述的果園除草機，方法包括：

15、使所述行走底座帶著所述除草組件在果園沿著除草路徑移動；

16、在所述除草組件未受到果樹阻擋時，使兩組所述除草組件相互抵靠；

17、在所述除草組件受到果樹阻擋時，使所述行走底座正對果樹的主干，并使兩個所述除草組件與果樹主干的距離符合預設距離范圍，而后，控制所述調整機構運轉，使得兩個所述除草組件分別圍繞果樹主干做順時針以及逆時針運動，直至兩個所述除草組件在果樹主干的后側相互抵靠；最后，使所述調整機構反向運轉，直至兩個所述除草組件回到初始位置。

18、采用上述方法，能夠在固定位置將果樹主干周圍的雜草清除，不需要使除草機繞著果樹行走一周清除雜草，可以有效提升效率，降低作業的復雜度。

19、有益效果：本發明的果園除草機及果園除草方法，具有如下有益效果：

20、通過設置兩組除草組件，在兩組除草組件正常除草時具有較大的作業幅寬，在對果樹周圍進行除草時，可以通過調整機構使兩個除草組件進行環果樹運動，實現對果樹周邊雜草的除草作業，降低對果樹周邊進行除草的難度，提升除草效率。

技術特征：

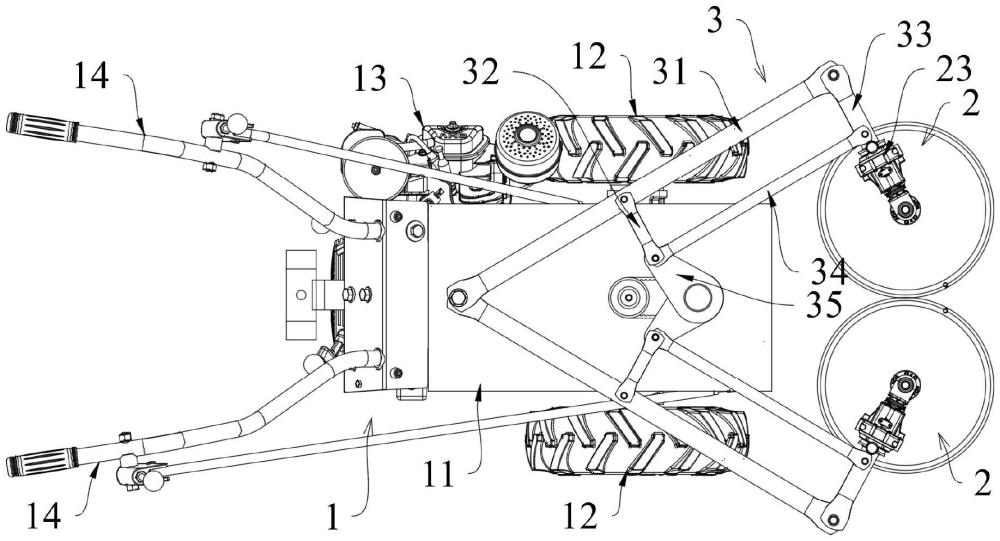

1.一種果園除草機，其包括行走底座(1)以及安裝在所述行走底座(1)的前方的兩組除草組件(2)；兩組所述除草組件(2)通過調整機構(3)連接所述行走底座(1)；所述行走底座(1)包括座體(11)以及行走輪(12)；其特征在于：

2.根據權利要求1所述的果園除草機，其特征在于，所述調整機構(3)還包括第一轉軸(37)與第二轉軸(38)；所述電機(36)與所述第一轉軸(37)驅動連接；所述第一轉軸(37)上固定有第一齒輪(39)與第一同步輪(310)；所述第二轉軸(38)上套接有與其轉動連接的第二齒輪(311)與第二同步輪(312)；所述第二齒輪(311)與所述第一齒輪(39)嚙合，所述第一同步輪(310)與第二同步輪(312)之間通過同步帶(313)建立傳動關系。

3.根據權利要求1所述的果園除草機，其特征在于，所述除草組件(2)包括割刀(21)以及將所述割刀罩在其內的罩殼(22)，還包括驅動所述割刀(21)運轉的割刀電機(23)。

4.根據權利要求1所述的果園除草機，其特征在于，所述行走輪(12)由安裝在所述座體(11)上的內燃機(13)驅動運轉。

5.根據權利要求1所述的果園除草機，其特征在于，所述座體(11)上還安裝有一對手扶把手(14)。

6.根據權利要求3所述的果園除草機，其特征在于，所述罩殼(22)具有平直側，使得所述罩殼(22)整體呈d字形；當兩組所述除草組件(2)的距離最小時，兩者對應的兩個所述罩殼(22)的平直側相互抵靠。

7.一種果園除草方法，其基于權利要求1-6任一項所述的果園除草機，其特征在于，方法包括：

技術總結
本發明公開了一種果園除草機及果園除草方法，其中除草機包括行走底座以及兩組除草組件；兩組除草組件通過調整機構連接行走底座；調整機構包括兩組連桿機構，連桿機構均包括擺桿、中間桿、末端桿、連桿以及驅動桿；擺桿的后端相對于座體轉動安裝，且中間桿與末端桿分別轉動連接擺桿的中部與前端；末端桿與中間桿之間還連接有與擺桿始終平行的連桿；驅動桿連接中間桿的端部；末端桿的端部安裝有除草組件；兩組連桿結構的擺桿在第一軸心同軸鉸接，且兩個驅動桿由電機驅動而圍繞第二軸心等速反向轉動。本發明中，兩組除草組件能夠正常作業，以及能夠在調整機構作用下繞樹除草，既能方便清除果樹之間的雜草又方便對果樹周圍雜草進行清除。

技術研發人員：魏繼燕,朱廷,周萍,黃學東
受保護的技術使用者：溧陽市農業綜合技術推廣中心
技術研發日：
技術公布日：2025/4/24
