本發明涉及生物組織培養，尤其涉及一種生物組織培養體的無菌培養設備。

背景技術：

1、生物組織培養體的無菌培養設備是生物科技領域的重要工具，其背景技術源自對無菌操作環境的長期研究和探索，這些設備通過一系列技術手段，如使用高壓滅菌器、紫外線滅菌燈等，確保實驗器材和試劑的無菌性，為細胞或組織培養提供一個穩定、無菌的生長環境，無菌培養設備的發展經歷了多年的技術積累和創新，現已成為細胞培養、組織工程、植物育種等多個領域不可或缺的技術支撐，隨著生物科技的飛速發展，無菌培養設備也在不斷更新?lián)Q代，向著更加高效、智能、環保的方向發展，為生物科學研究和生產實踐提供了強有力的支持。

2、經檢索，中國專利號cn217265797u的專利，公開了一種細胞培養用無菌操作臺，所述接地平臺的上端設置有支撐臺，所述支撐臺的上端設置有培養臺面，所述培養臺面的上端設置有細胞培養基，所述細胞培養基的兩側均設置有紫外線殺菌燈，兩個所述紫外線殺菌燈的外部設置有密封外罩，所述密封外罩的前端位置上設置有外罩端口，所述外罩端口的兩端均設置有門板閉合框架，兩個所述門板閉合框架之間安裝有密封門板，所述密封外罩的兩側外壁上均設置有通風端口，所述通風端口的內部設置有活動翻板，所述支撐臺的一側外壁上設置有配電箱，與現有技術相比，該中國專利號為cn217265797u的專利以解決現有的細胞培養用操作臺大多為裸露在外的結構，無法有效的在操作地點給予細胞一個無菌培養環境的問題。

3、但上述裝置在實際的使用過程中，在培養植物組織時對于外植體的無菌化消毒至關重要，但是現有的消毒多通過人員手動噴灑無菌水進行處理，不僅消毒效果不佳而且消毒效率低下，因此，提出一種生物組織培養體的無菌培養設備。

技術實現思路

1、本發明的目的是為了解決現有技術中，在培養植物組織時對于外植體的無菌化消毒至關重要，但是現有的消毒多通過人員手動噴灑無菌水進行處理，不僅消毒效果不佳而且消毒效率低下的缺點，而提出的一種生物組織培養體的無菌培養設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種生物組織培養體的無菌培養設備，包括操作臺，所述操作臺上部固定連接有消毒槽，所述消毒槽上部設置有無菌水箱，所述無菌水箱與操作臺之間固定連接，所述消毒槽右側以及后側設置有酒精箱和升汞溶液箱，所述無菌水箱、酒精箱以及升汞溶液箱均配備輸送管，所述消毒槽內部固定連接有轉動殼體，所述轉動殼體內部設置有第四電機，所述第四電機輸出端設置有第三齒輪，所述第三齒輪嚙合連接有第四齒輪，所述第四齒輪與轉動殼體之間轉動連接，所述第四齒輪遠離轉動殼體一側固定連接有放置濾盤；

4、所述消毒槽下部固定連接有控制殼體，所述控制殼體上部開設有槽口，所述控制殼體內部設置有第三電機，所述第三電機輸出端設置有第一齒輪，所述第一齒輪嚙合連接有第二齒輪，所述第二齒輪上部轉動連接有五個偏心軸，所述偏心軸上部轉動連接有活動擋板，所述活動擋板與控制殼體之間轉動連接，通過第三電機帶動五個活動擋板發生轉動，進而控制控制殼體上部槽口的開閉，通過關閉槽口，酒精箱和升汞溶液箱向消毒槽內輸送液體，對放置在放置濾盤內的外植體浸泡殺菌，控制槽口開啟，通過無菌水箱內部的無菌水沖洗外植體上的殘留液，所述輸液管內部均設置有水泵，通過水泵可將無菌水箱、酒精箱和升汞溶液箱內部的液體通過輸送管噴出，所述放置濾盤底部設置有若干排液口。

5、上述技術方案進一步包括：

6、所述控制殼體內部固定連接有排液管，所述排液管上端與活動擋板貼合，所述排液管下端插入到廢料箱內部。

7、所述操作臺前端對稱固定連接有兩個傳動機構，所述傳動機構帶動上部設置的無菌擋板上下移動，所述操作臺頂部開設有收納槽可供無菌擋板上移進入。

8、所述傳動機構包括固定連接在操作臺前端的傳動殼體，所述傳動殼體上部設置有第一電機，所述第一電機輸出端設置有傳動組件。

9、所述傳動組件包括第一電機輸出端設置的第二絲桿，所述第二絲桿與傳動殼體之間轉動連接，所述第二絲桿螺紋連接有傳動件，所述傳動件與傳動殼體之間滑動連接，所述傳動件遠離傳動殼體一側固定連接有無菌擋板。

10、所述操作臺上部設置有調節機構，所述調節機構下部固定連接有紫外線燈，通過調節機構帶動紫外線燈進行移動。

11、所述調節機構包括固定連接在操作臺上部的調節槽，所述調節槽右側設置有第二電機，所述第二電機輸出端設置有調節組件。

12、所述調節組件包括第二電機輸出端設置的第一絲桿，所述第一絲桿與調節槽之間轉動連接，所述第一絲桿螺紋連接有調節板，所述調節板下部固定連接有紫外線燈。

13、所述調節板上部固定連接有四個限位滑塊，四個所述限位滑塊與調節槽之間滑動連接，所述調節槽下部設置有兩個滑軌與限位滑塊之間滑動連接。

14、本發明具備以下有益效果：

15、1、本發明中，裝置使用時，人員可將選取的外植體放入消毒槽內部的放置濾盤內，隨后通過控制殼體內部的第三電機控制活動擋板發生轉動，將控制殼體上部設置的槽口開啟，隨后控制無菌水箱噴出無菌水清洗外植體表面，而在噴灑無菌水過程中，可控制轉動殼體內部的第四電機帶動放置濾盤發生轉動，從而提高外植體的清洗效果，清洗完成后通過控制槽口閉合，可逐次將酒精箱和升汞溶液箱內的液體送入消毒槽內，對外植體進行浸泡，完成浸泡后再通過無菌水進行沖洗，通過多次滅菌消毒操作，能夠有效對外植體進行無菌化消毒，有效提高后續培養的效果，而且整個無菌化消毒過程無需人員手動操作，方便高效。

16、2、本發明中，通過操作臺前端設置的兩個傳動機構可帶動無菌擋板上下移動，在人員將手從無菌擋板下端伸入操作臺內部時，可通過控制無菌擋板的移動，在保證無菌擋板足夠遮擋面積的情況下，給予人員雙手足夠的活動空間，有效保證人員雙手的靈活性，培養時，通過調節機構還能夠帶動紫外線燈進行移動，通過控制紫外線燈全程跟隨外植體的移動，能夠有效保證培育過程始終處在紫外線燈的有效照射范圍。

技術特征：

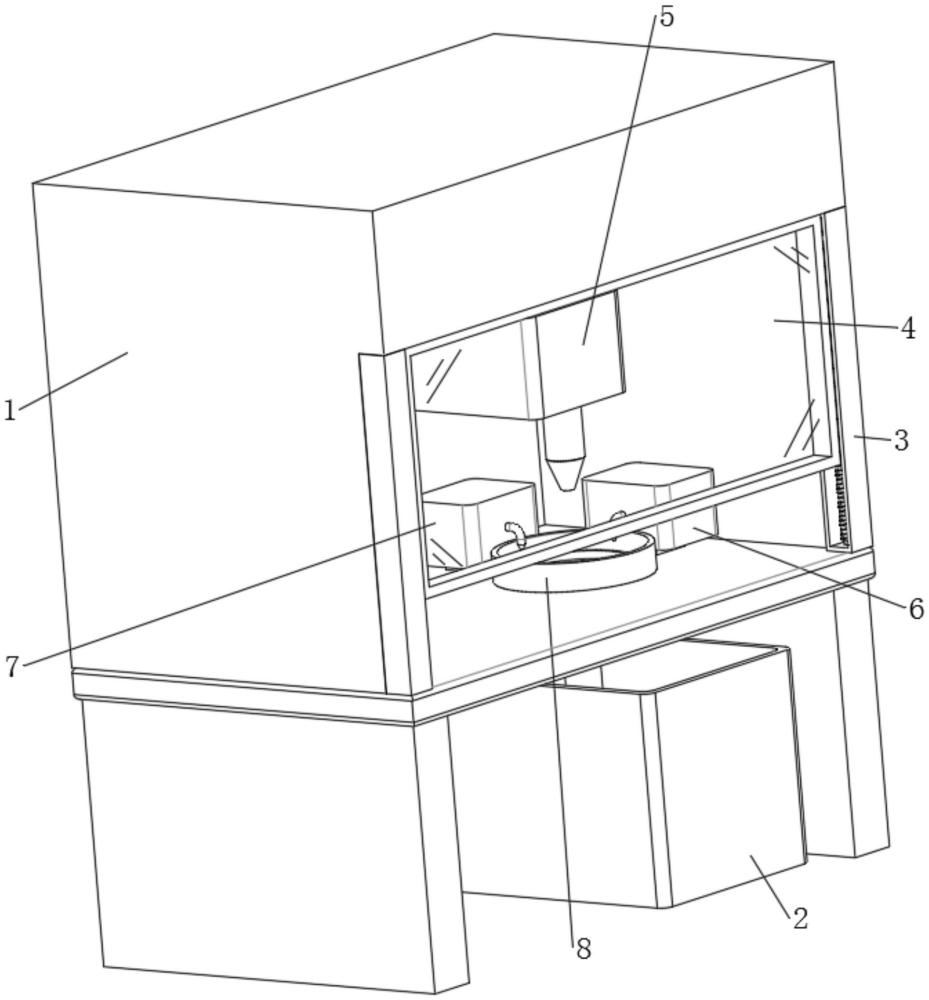

1.一種生物組織培養體的無菌培養設備，包括操作臺(1)，其特征在于，所述操作臺(1)上部固定連接有消毒槽(8)，所述消毒槽(8)上部設置有無菌水箱(5)，所述無菌水箱(5)與操作臺(1)之間固定連接，所述消毒槽(8)右側以及后側設置有酒精箱(6)和升汞溶液箱(7)，所述無菌水箱(5)、酒精箱(6)以及升汞溶液箱(7)均配備輸送管，所述消毒槽(8)內部固定連接有轉動殼體(21)，所述轉動殼體(21)內部設置有第四電機(27)，所述第四電機(27)輸出端設置有第三齒輪(28)，所述第三齒輪(28)嚙合連接有第四齒輪(29)，所述第四齒輪(29)與轉動殼體(21)之間轉動連接，所述第四齒輪(29)遠離轉動殼體(21)一側固定連接有放置濾盤(18)；

2.根據權利要求1所述的一種生物組織培養體的無菌培養設備，其特征在于，所述控制殼體(20)內部固定連接有排液管(19)，所述排液管(19)上端與活動擋板(26)貼合，所述排液管(19)下端插入到廢料箱(2)內部。

3.根據權利要求1所述的一種生物組織培養體的無菌培養設備，其特征在于，所述操作臺(1)前端對稱固定連接有兩個傳動機構，所述傳動機構帶動上部設置的無菌擋板(4)上下移動。

4.根據權利要求3所述的一種生物組織培養體的無菌培養設備，其特征在于，所述傳動機構包括固定連接在操作臺(1)前端的傳動殼體(3)，所述傳動殼體(3)上部設置有第一電機(12)，所述第一電機(12)輸出端設置有傳動組件。

5.根據權利要求4所述的一種生物組織培養體的無菌培養設備，其特征在于，所述傳動組件包括第一電機(12)輸出端設置的第二絲桿(13)，所述第二絲桿(13)與傳動殼體(3)之間轉動連接，所述第二絲桿(13)螺紋連接有傳動件(14)，所述傳動件(14)與傳動殼體(3)之間滑動連接，所述傳動件(14)遠離傳動殼體(3)一側固定連接有無菌擋板(4)。

6.根據權利要求1所述的一種生物組織培養體的無菌培養設備，其特征在于，所述操作臺(1)上部設置有調節機構，所述調節機構下部固定連接有紫外線燈(9)，通過調節機構帶動紫外線燈(9)進行移動。

7.根據權利要求6所述的一種生物組織培養體的無菌培養設備，其特征在于，所述調節機構包括固定連接在操作臺(1)上部的調節槽(10)，所述調節槽(10)右側設置有第二電機(15)，所述第二電機(15)輸出端設置有調節組件。

8.根據權利要求7所述的一種生物組織培養體的無菌培養設備，其特征在于，所述調節組件包括第二電機(15)輸出端設置的第一絲桿(11)，所述第一絲桿(11)與調節槽(10)之間轉動連接，所述第一絲桿(11)螺紋連接有調節板(16)，所述調節板(16)下部固定連接有紫外線燈(9)。

9.根據權利要求8所述的一種生物組織培養體的無菌培養設備，其特征在于，所述調節板(16)上部固定連接有四個限位滑塊(17)，四個所述限位滑塊(17)與調節槽(10)之間滑動連接。

技術總結
本發明公開了一種生物組織培養體的無菌培養設備，涉及生物組織培養技術領域，其技術方案包括操作臺，操作臺上部固定連接有消毒槽，消毒槽上部設置有無菌水箱，無菌水箱與操作臺之間固定連接，消毒槽右側以及后側設置有酒精箱和升汞溶液箱，無菌水箱、酒精箱以及升汞溶液箱均配備輸送管，消毒槽內部固定連接有轉動殼體，本發明中，裝置使用時，人員可將選取的外植體放入消毒槽內部的放置濾盤內，隨后通過控制殼體內部的第三電機控制活動擋板發生轉動，將控制殼體上部設置的槽口開啟，隨后控制無菌水箱噴出無菌水清洗外植體表面，而在噴灑無菌水過程中，可控制轉動殼體內部的第四電機帶動放置濾盤發生轉動，從而提高外植體的清洗效果。

技術研發人員：程文翰,陳銳,劉永昌,易慶平
受保護的技術使用者：荊楚理工學院
技術研發日：
技術公布日：2025/4/24
