本發明涉及種子包衣，具體為種子包衣裝置及方法。

背景技術：

1、種子包衣裝置是一種用于對種子進行包衣處理的設備。其主要功能是將一層或多層保護性涂層均勻地包裹在種子表面，以提高種子的發芽率、抗病性、抗逆性以及存儲期，包衣材料通常包括肥料、農藥、植物生長調節劑等，可以有效地防止病蟲害的侵害，增強種子的適應性，促進種子在不良環境下的生長，種子包衣裝置一般包括加料系統、攪拌系統、噴涂系統、干燥系統等，確保種子表面涂層均勻且牢固，現代種子包衣裝置還注重自動化、智能化操作，能提高生產效率和作業精度。

2、現有技術中的傳統種子包衣裝置，尤其是其攪拌筒部分，存在著一些明顯的不足，首先，傳統攪拌筒體積較大且無法拆除，這使得每批種子包衣完成后，攪拌筒內部黏附的包衣液體需要花費大量時間進行清潔，這不僅增加了操作的復雜性，還提高了生產周期和勞動強度，導致整體工作效率降低，同時，傳統攪拌筒的清潔過程可能無法徹底清除殘留的包衣液體，可能會對下一批種子的質量產生不利影響，尤其是在處理不同類型的包衣液時，交叉污染的風險較大，其次，傳統攪拌筒的攪拌方向過于單一，通常只有順時針攪拌用于混合，而逆時針攪拌則用來將已完成包衣的種子導出，單一的攪拌方向限制了混合效果，容易導致包衣液體不均勻分布，進而影響種子表面的包衣質量，這種不均勻的包衣可能導致種子的發芽率降低，或在抗病性和抗逆性方面出現不足，影響作物的生長效果，此外，單一的攪拌方向也限制了對不同規格種子的適應性，難以滿足不同生產需求，降低了設備的靈活性和應用范圍，為此，我們提出種子包衣裝置及方法。

技術實現思路

1、本發明的目的在于提供種子包衣裝置及方法，以解決上述背景技術中提出的問題。

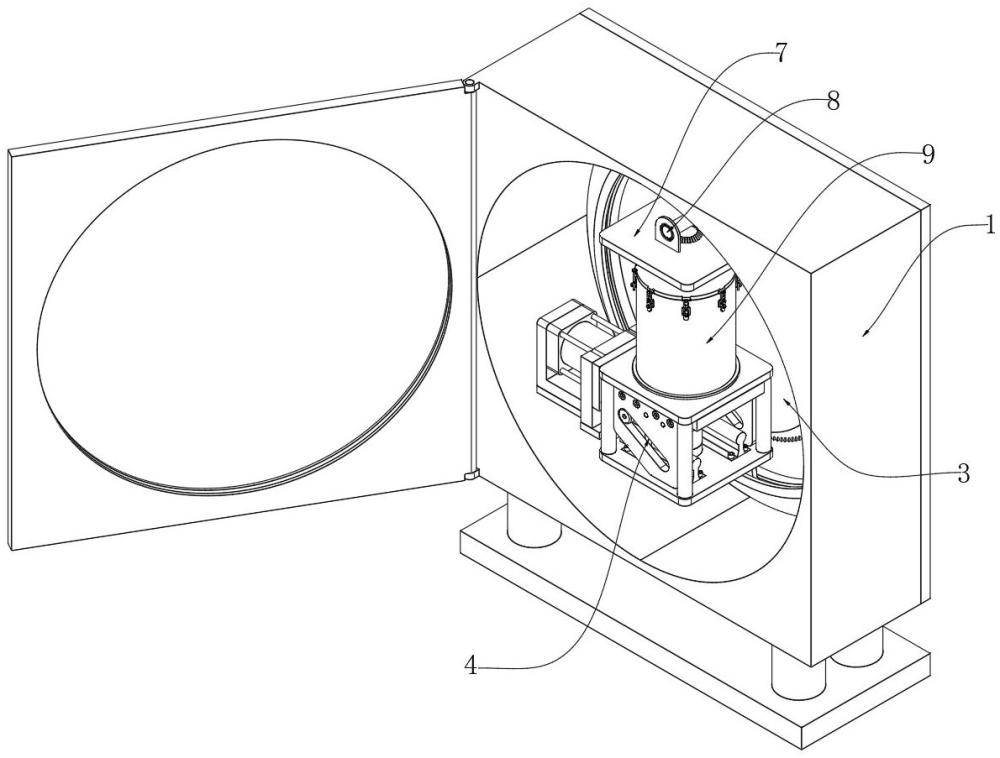

2、為實現上述目的，本發明提供如下技術方案：種子包衣裝置，包括用于盛放種子的種子盛放機構和防護機構，所述種子盛放機構內部設置有多個用于對種子盛放機構內的種子和包衣液體均勻攪拌混合的攪拌葉，所述防護機構內部中心靠下處設置有用于將種子盛放機構頂起的頂升機構，所述頂升機構內部設置有用于放置種子盛放機構并帶動種子盛放機構旋轉的轉動平臺，所述頂升機構下端設置有用于傳遞動能并帶動轉動平臺運轉的第一動能傳遞機構，所述種子盛放機構上端設置有用于當種子盛放機構升起時與種子盛放機構頂端相互抵接的限位夾緊機構，所述限位夾緊機構上端設置有用于傳遞動能并帶動多個攪拌葉轉動的第二動能傳遞機構，所述防護機構內部靠一側處設置有用于傳遞動能并帶動頂升機構、轉動平臺、第一動能傳遞機構、限位夾緊機構、第二動能傳遞機構和種子盛放機構轉動的傳動機構，所述防護機構一側設置有用于帶動傳動機構運轉的驅動組件。

3、優選的，所述防護機構包括基板，所述基板上端四個對角處均固定連接有支撐柱，四個所述支撐柱上端固定連接有保護框，所述保護框一側鉸接有箱門，所述保護框遠離箱門一側處固定連接有支撐板，所述驅動組件包括驅動電機，所述驅動電機固定連接在箱門一側中心處，所述驅動電機輸出端貫穿箱門一側通至箱門另一側，所述驅動電機靠近輸出端一側處固定連接有導電滑環，所述導電滑環非轉動端外側固定套設在支撐板內部。

4、優選的，所述傳動機構包括齒盤、兩個弧形支撐條和轉盤，所述齒盤固定連接在支撐板靠近保護框一側中心處，所述齒盤內部中心處貫穿開設有套孔，兩個所述弧形支撐條固定連接在支撐板靠近套孔一側處，且兩個所述弧形支撐條呈對稱安裝固定連接在一起，所述轉盤固定套設在導電滑環轉動端上，且所述轉盤一內壁與驅動電機輸出端固定連接，兩個所述弧形支撐條內部均開設有導向滑槽，所述轉盤上下兩端均固定連接有耳片，靠上處所述耳片上端與靠下耳片下端均固定連接有導向滑軌，兩個所述導向滑軌分別交替循環滑動套設在兩個導向滑槽內部，兩個所述耳片內部均通過軸承轉動套接有第一傳動柱，兩個所述第一傳動柱外側靠近齒盤一端處均固定套設有傳動齒輪，兩個所述傳動齒輪分別與齒盤之間齒輪嚙合傳動。

5、優選的，所述頂升機構包括下固定板，所述下固定板固定連接在轉盤一側中心靠下處，所述下固定板上部中心一側靠兩端處均通過螺栓固定連接有導軌，兩個所述導軌上端均滑動連接有滑塊，所述下固定板上端靠近兩個導軌一側處固定連接有四個導向管，所述下固定板上端遠離兩個導軌一側中心處固定連接有定位框，所述定位框內部設置有電動推桿，所述電動推桿與導電滑環之間為電性連接，四個所述導向管內部均滑動套設有導向柱，四個所述導向柱上端固定連接有頂板，所述頂板下端通過螺栓固定連接有安裝板，所述安裝板兩側均通過螺栓固定連接有側板，兩個所述側板內部中心靠下處均貫穿開設有斜槽口，所述電動推桿輸出端固定連接有推板，所述推板下部一側靠兩端處分別與兩個滑塊上端固定連接，所述推板兩側均轉動連接有滑輪，兩個所述滑輪分別滑動套設在兩個斜槽口內部。

6、優選的，所述轉動平臺包括轉座和花鍵套，所述轉座通過軸承轉動套接在下固定板內部中心靠近四個導向管一側處，所述花鍵套通過兩個軸承轉動套接在頂板和安裝板內部中心處，所述轉座上端中心處固定連接有花鍵軸，所述花鍵套滑動套設在花鍵軸外側，所述花鍵套上端固定連接有防滑定位盤。

7、優選的，所述第一動能傳遞機構包括兩個第一立板和第一驅動傘齒輪，兩個所述第一立板固定連接在下固定板下端，所述第一驅動傘齒輪固定連接在轉座下端中心處，兩個所述第一立板內部中心處通過軸承轉動套接有第一傳動軸，所述第一傳動軸外側固定套設有第一傳動傘齒輪，所述第一傳動傘齒輪與第一驅動傘齒輪之間為齒輪嚙合傳動，所述第一傳動軸與靠下處的第一傳動柱一端固定連接。

8、優選的，所述限位夾緊機構包括上固定板，所述上固定板固定連接在轉盤遠離齒盤一側中心靠上處，所述上固定板內部中心處通過軸承轉動套接有第二傳動柱，所述第二傳動柱下端固定連接有驅動耦合套，所述驅動耦合套內部環形排列固定嵌設有多個驅動永磁體，所述上固定板內部中心靠下處開設有安裝槽，所述安裝槽內部固定套設有輔助軸承，所述輔助軸承內圈固定套設有支撐圈，所述支撐圈下端固定連接有防滑片。

9、優選的，所述第二動能傳遞機構包括兩個第二立板和第二傳動傘齒輪，兩個所述第二立板分別固定連接在上固定板上端靠兩側處，所述第二傳動傘齒輪固定連接在第二傳動柱上端中心處，兩個所述第二立板內部中心處通過軸承轉動套接與第二傳動軸，所述第二傳動軸外側固定套設有第二驅動傘齒輪，所述第二驅動傘齒輪與第二傳動傘齒輪之間為齒輪嚙合傳動，所述第二傳動軸與靠上處第一傳動柱之間固定連接。

10、優選的，所述種子盛放機構包括物料桶，所述物料桶，所述物料桶放置在防滑定位盤上，所述物料桶外側中心靠上處環形排列固定連接有若干個搭鎖，所述物料桶上端設置有密封蓋，所述密封蓋與物料桶之間為可拆卸式連接，所述密封蓋外側環形排列固定連接有若干個搭扣，若干個所述搭鎖與若干個搭扣之間相互扣合，所述密封蓋內部中心處固定連接有外隔離管，所述外隔離管內部中心靠下處固定套設有下密封環，所述下密封環內部固定套設有內密封管，所述內密封管套設在外隔離管內部，所述驅動耦合套轉動套設在內密封管外側外隔離管內部，且所述驅動耦合套與外隔離管和內密封管之間為可拆卸式連接，所述密封蓋下端中心靠兩側處均固定連接有固定條，兩個所述固定條之間固定連接有固定片，所述固定片內部中心處通過軸承轉動套接有傳動桿，所述傳動桿上端固定連接有傳動耦合棒，所述傳動耦合棒轉動套設在內密封管內部，所述傳動耦合棒外側環形排列固定嵌設有多個傳動永磁體，多個所述傳動永磁體與多個驅動永磁體之間為磁力耦合傳動，所述傳動桿下端固定連接有攪拌軸，所述攪拌軸外側靠上下兩端處均固定連接有連接板，多個所述攪拌葉環形排列固定連接在兩個連接板之間。

11、種子包衣裝置的使用方法，包括以下步驟：

12、s1、使用時，首先將種子導入物料桶中再將調配的種子包衣液定量倒入物料桶中，完成此步驟后關閉密封蓋，并通過若干個搭鎖及若干個搭扣的相互配合從而將密封蓋與物料桶之間鎖緊；

13、s2、完成上述步驟后將裝有種子及包衣液的物料桶放置在轉座上，并啟動頂升機構，頂升機構將物料桶及密封蓋頂起，并使得密封蓋的頂部與防滑片相互緊密抵接貼合，完成頂升步驟后驅動組件啟動；

14、s3、驅動組件先帶動轉盤轉動，在轉盤轉動的同時回同步帶動頂升機構、轉動平臺、第一動能傳遞機構、限位夾緊機構、第二動能傳遞機構和種子盛放機構公轉，而兩個傳動齒輪則在公轉的同時受齒盤的影響產生自轉，兩個傳動齒輪在自傳的同時會同步帶動兩個第一傳動柱轉動，兩個第一傳動柱在轉動的同時會將動能傳遞給第一動能傳遞機構和第二動能傳遞機構，從而驅動第一動能傳遞機構和第二動能傳遞機構運轉；

15、s4、當?shù)谝粍幽軅鬟f機構在運轉的時候會帶動轉動平臺和種子盛放機構完成自轉，使種子在物料桶內部翻滾，當?shù)诙幽軅鬟f機構運轉時會帶動第二傳動柱及內嵌有多個驅動永磁體的驅動耦合套轉動，當驅動永磁體跟隨驅動耦合套轉動時嵌設有多個傳動永磁體的傳動耦合棒受到磁場的影響也會跟隨轉動，傳動耦合棒在轉動的同時帶動傳動桿轉動，從而帶動攪拌軸、兩個連接板和多個攪拌葉在物料桶內部轉動，從而充分?jǐn)嚢璺N子。

16、與現有技術相比，本發明的有益效果是：

17、在使用過程中，首先將種子倒入物料桶中，然后將調配好的包衣液定量倒入物料桶內，隨后通過密封蓋及搭鎖和搭扣的配合，完成密封步驟，確保包衣液不會泄漏，將物料桶放置在轉座上后，啟動頂升機構，頂升機構將物料桶及密封蓋頂起，使密封蓋頂部與防滑片緊密貼合，從而確保包衣液體均勻攪拌，隨后，驅動組件啟動，帶動轉盤轉動，并同步帶動頂升機構、轉動平臺、第一動能傳遞機構、限位夾緊機構、第二動能傳遞機構以及種子盛放機構進行公轉，同時，傳動齒輪在公轉過程中，由于齒盤的作用產生自轉，進而帶動第一傳動柱轉動，第一傳動柱通過第一動能傳遞機構和第二動能傳遞機構將動能傳遞給相應部件，當?shù)谝粍幽軅鬟f機構運轉時，帶動轉動平臺和種子盛放機構自轉，使種子在物料桶內部翻滾，與此同時，第二動能傳遞機構驅動內嵌永磁體的驅動耦合套轉動，帶動傳動耦合棒旋轉，傳動耦合棒進一步驅動攪拌軸、連接板及多個攪拌葉在物料桶內轉動，確保包衣液體和種子充分混合，從而實現均勻包衣，本種植包衣裝置通過多機構的聯動工作，消除了單一攪拌方向的限制，能更有效地攪拌包衣液體，保證包衣均勻，特別是通過第二動能傳遞機構的設計，攪拌葉的轉動速度和力度得到優化，進一步提升了包衣效果，此外，頂升機構和密封蓋的緊密配合有效避免了包衣液體的泄漏，確保了設備操作的穩定性和種子包衣的高效性。
