本發明涉及播種設備，特別涉及一種可調節的小麥育種用播種裝置。

背景技術：

1、小麥育種主要目的為提高小麥的抗旱和抗蟲災能力，以及提高小麥的農作物產量，用于提高小麥適應環境的能力，以便于提高小麥的可種植范圍。

2、在小麥育種播種過程中，需要根據不同品種小麥的環境適應能力，在小麥播種時添加不同計量或種類的農藥或培育藥劑，用于避免種子被蟲蝕或因營養不足而無法順利發芽，通過人為播種難以確保試劑用量的準確性，同時人為播種時因疲勞問題難以保證播種時種子數量和間隔的均勻度，難以判斷種子的存活率。

3、基于此本發明提供了一種可調節的小麥育種用播種裝置。

技術實現思路

1、針對上述技術問題本發明提供了一種可調節的小麥育種用播種裝置，包括驅動機構，驅動機構包括播種支架，播種支架前端固定安裝有牽引桿，所述播種支架內橫向滑動安裝有多個播種機構，播種機構包括第二定位支撐桿，第二定位支撐桿底部橫向旋轉安裝有一對驅動齒輪，驅動齒輪內設有調節滑槽，驅動齒輪的調節滑槽內沿徑向方向旋轉安裝有第三調節螺桿，兩個驅動齒輪之間沿軸向滑動安裝有支撐滑塊，支撐滑塊兩端分別與兩個第三調節螺桿絲桿配合，支撐滑塊中心設有主連接桿，支撐滑塊中心的連接桿上鉸接有播種傳動桿，播種傳動桿縱向截面為音叉狀結構，播種傳動桿中段固定安裝有副連接桿，播種傳動桿內的副連接桿上鉸接有覆土傳動桿。

2、進一步地，所述播種支架后端底部固定安裝有一對后支撐桿，后支撐桿底部縱向滑動安裝有第一覆土支撐桿，第一覆土支撐桿之間橫向旋轉安裝有方形支撐桿，方形支撐桿上滑動安裝有多個覆土輪，覆土輪為沙漏狀結構，覆土輪中心外壁上滑動安裝有壓土滑塊，壓土滑塊與覆土傳動桿底部鉸接。

3、進一步地，所述播種支架前端底部固定安裝有一對前支撐桿，前支撐桿之間縱向滑動安裝有滑動支撐桿，滑動支撐桿底部與播種支架之間固定安裝有壓縮彈簧，所述播種機構包括空心挖掘桿，空心挖掘桿后端與滑動支撐桿滑動配合，空心挖掘桿內部設有出料槽，空心挖掘桿后端與播種傳動桿底部鉸接，空心挖掘桿內縱向滑動安裝有空心混合桿，空心混合桿頂部與空心挖掘桿之間固定安裝有拉伸彈簧，空心挖掘桿頂部縱向滑動安裝有第一定位支撐桿，第一定位支撐桿內部與空心混合桿頂部之間固定安裝有拉伸彈簧，第一定位支撐桿橫向滑動安裝在播種支架頂部。

4、進一步地，所述空心混合桿內部設有多個混合槽，空心混合桿的混合槽底部橫向旋轉安裝有傳輸滾輪，傳輸滾輪與空心挖掘桿出料槽的內壁滾動配合，傳輸滾輪上設有多個撥料槽，所述空心挖掘桿內部設有多個藥劑緩存槽，藥劑緩存槽數量與空心混合桿內部的混合槽相同，位置高于對應的傳輸滾輪，空心挖掘桿后端固定安裝有多個藥劑傳輸管道，藥劑傳輸管道與藥劑緩存槽數量相同同時與對應的藥劑緩存槽連通，藥劑傳輸管道另一端與外部儲藥倉連接。

5、進一步地，所述空心挖掘桿頂部設有限位滑槽，空心挖掘桿的限位滑槽內固定安裝有第二調節電機，第二調節電機頂部固定安裝有調節螺桿，第二調節電機頂部的調節螺桿上絲桿裝配有限位滑塊，所述空心混合桿頂部固定安裝有限位鍵，限位鍵頂部與限位滑塊底部接觸配合。

6、進一步地，所述第一定位支撐桿前端固定安裝有種子槽和種子傳輸倉，所述種子傳輸倉內橫向滑動安裝有傳輸滑塊，傳輸滑塊前端與第一定位支撐桿之間固定安裝有壓縮彈簧，傳輸滑塊內部設有輸料槽，傳輸滑塊頂部固定安裝有一對限位滑塊，傳輸滑塊后端底部設有倒梯形斜面，所述空心混合桿頂部設有同一角度斜面，傳輸滑塊底部與空心混合桿頂部的斜面相互接觸配合，所述空心混合桿頂部固定安裝有u形擋板，u形擋板與傳輸滑塊內的出料槽滑動配合。

7、進一步地，所述傳輸滑塊內的輸料槽連通傳輸滑塊頂部，所述種子槽底部設有排料口，種子槽底部的排料口與傳輸滑塊頂部的輸料槽連通，所述撥板與種子槽內壁滑動配合。

8、進一步地，所述第三調節螺桿底部設有錐齒輪，驅動齒輪中心固定安裝有第三調節電機，第三調節電機上固定安裝有錐齒輪，第三調節螺桿底部的錐齒輪與第三調節電機上的錐齒輪嚙合。

9、進一步地，所述第二定位支撐桿后端固定安裝有第二覆土支撐桿，第二覆土支撐桿內縱向滑動安裝有覆土滑動桿，覆土滑動桿底部設有定位環，覆土滑動桿底部的定位環與覆土輪旋轉配合。

10、進一步地，所述播種支架頂部前后兩端分別旋轉安裝有第一調節螺桿和第二調節螺桿，第一調節螺桿中段設有一對螺紋，第二調節螺桿兩端設有一對螺紋，播種支架內橫向滑動的多個第二定位支撐桿分別與第一調節螺桿和第二調節螺桿絲桿配合，所述第一調節螺桿和第二調節螺桿同一端固定安裝有帶輪，第一調節螺桿和第二調節螺桿之間通過皮帶連接，所述第二調節螺桿一端固定安裝有齒輪，播種支架上固定安裝有第一調節電機，第一調節電機上固定安裝有齒輪，第一調節電機上的齒輪與第二調節螺桿上的齒輪嚙合。

11、進一步地，所述播種支架頂部橫向旋轉安裝有傳動齒輪桿，傳動齒輪桿與驅動齒輪嚙合，所述傳動齒輪桿兩端分別固定安裝有齒輪和帶輪，所述前支撐桿底部橫向旋轉安裝有驅動輪，驅動輪上固定安裝有帶輪，驅動輪與傳動齒輪桿之間通過皮帶連接，所述播種支架頂部固定安裝有驅動電機，驅動電機上固定安裝有齒輪，驅動電機上的齒輪與傳動齒輪桿上的齒輪嚙合。

12、本發明與現有技術相比的有益效果是：（1）本發明通過驅動齒輪可以在播種期間對播種的間距進行控制，便于對含有不同培育試劑的種子進行區分種植；（2）本發明通過空心挖掘桿、空心混合桿和傳輸滾輪的配合，可以對每個鋤坑內的種子播撒數進行調節，便于更直觀的檢測出種子的存活率；（3）本發明通過空心混合桿內的多個混合槽與傳輸滾輪的配合，將農藥或試劑包裹在種子表面，提高小麥種子的培育質量。

技術特征：

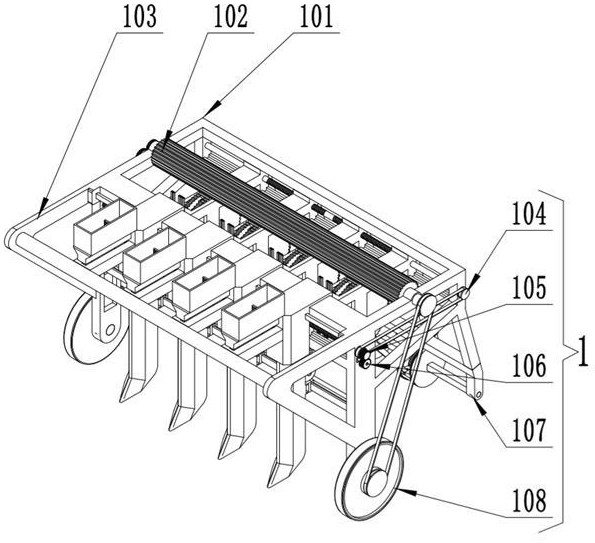

1.一種可調節的小麥育種用播種裝置，包括驅動機構（1），驅動機構（1）包括播種支架（101），播種支架（101）前端固定安裝有牽引桿（103），其特征在于，所述播種支架（101）內橫向滑動安裝有多個播種機構（2），播種機構（2）包括第二定位支撐桿（212），第二定位支撐桿（212）底部橫向旋轉安裝有一對驅動齒輪（213），驅動齒輪（213）內設有調節滑槽，驅動齒輪（213）的調節滑槽內沿徑向方向旋轉安裝有第三調節螺桿（215），兩個驅動齒輪（213）之間沿軸向滑動安裝有支撐滑塊（216），支撐滑塊（216）兩端分別與兩個第三調節螺桿（215）絲桿配合，支撐滑塊（216）中心設有主連接桿，支撐滑塊（216）中心的連接桿上鉸接有播種傳動桿（217），播種傳動桿（217）縱向截面為音叉狀結構，播種傳動桿（217）中段固定安裝有副連接桿，播種傳動桿（217）內的副連接桿上鉸接有覆土傳動桿（218）；

2.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述空心混合桿（206）內部設有多個混合槽，空心混合桿（206）的混合槽底部橫向旋轉安裝有傳輸滾輪（207），傳輸滾輪（207）與空心挖掘桿（204）出料槽的內壁滾動配合，傳輸滾輪（207）上設有多個撥料槽，所述空心挖掘桿（204）內部設有多個藥劑緩存槽（222），藥劑緩存槽（222）數量與空心混合桿（206）內部的混合槽相同，位置高于對應的傳輸滾輪（207），空心挖掘桿（204）后端固定安裝有多個藥劑傳輸管道（209），藥劑傳輸管道（209）與藥劑緩存槽（222）數量相同同時與對應的藥劑緩存槽（222）連通，藥劑傳輸管道（209）另一端與外部儲藥倉連接。

3.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述空心挖掘桿（204）頂部設有限位滑槽，空心挖掘桿（204）的限位滑槽內固定安裝有第二調節電機（210），第二調節電機（210）頂部固定安裝有調節螺桿，第二調節電機（210）頂部的調節螺桿上絲桿裝配有限位滑塊（211），所述空心混合桿（206）頂部固定安裝有限位鍵（223），限位鍵（223）頂部與限位滑塊（211）底部接觸配合。

4.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述第一定位支撐桿（203）前端固定安裝有種子槽（201）和種子傳輸倉（202），所述種子傳輸倉（202）內橫向滑動安裝有傳輸滑塊（205），傳輸滑塊（205）前端與第一定位支撐桿（203）之間固定安裝有壓縮彈簧，傳輸滑塊（205）內部設有輸料槽，傳輸滑塊（205）頂部固定安裝有一對限位滑塊（211），傳輸滑塊（205）后端底部設有倒梯形斜面，所述空心混合桿（206）頂部設有同一角度斜面，傳輸滑塊（205）底部與空心混合桿（206）頂部的斜面相互接觸配合，所述空心混合桿（206）頂部固定安裝有u形擋板（208），u形擋板（208）與傳輸滑塊（205）內的出料槽滑動配合。

5.根據權利要求4所述的一種可調節的小麥育種用播種裝置，其特征在于，所述傳輸滑塊（205）內的輸料槽連通傳輸滑塊（205）頂部，所述種子槽（201）底部設有排料口，種子槽（201）底部的排料口與傳輸滑塊（205）頂部的輸料槽連通，所述撥板（221）與種子槽（201）內壁滑動配合。

6.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述第三調節螺桿（215）底部設有錐齒輪，驅動齒輪（213）中心固定安裝有第三調節電機（214），第三調節電機（214）上固定安裝有錐齒輪，第三調節螺桿（215）底部的錐齒輪與第三調節電機（214）上的錐齒輪嚙合。

7.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述第二定位支撐桿（212）后端固定安裝有第二覆土支撐桿（219），第二覆土支撐桿（219）內縱向滑動安裝有覆土滑動桿（220），覆土滑動桿（220）底部設有定位環，覆土滑動桿（220）底部的定位環與覆土輪（109）旋轉配合。

8.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述播種支架（101）頂部前后兩端分別旋轉安裝有第一調節螺桿（104）和第二調節螺桿（105），第一調節螺桿（104）中段設有一對螺紋，第二調節螺桿（105）兩端設有一對螺紋，播種支架（101）內橫向滑動的多個第二定位支撐桿（212）分別與第一調節螺桿（104）和第二調節螺桿（105）絲桿配合，所述第一調節螺桿（104）和第二調節螺桿（105）同一端固定安裝有帶輪，第一調節螺桿（104）和第二調節螺桿（105）之間通過皮帶連接，所述第二調節螺桿（105）一端固定安裝有齒輪，播種支架（101）上固定安裝有第一調節電機（106），第一調節電機（106）上固定安裝有齒輪，第一調節電機（106）上的齒輪與第二調節螺桿（105）上的齒輪嚙合。

9.根據權利要求1所述的一種可調節的小麥育種用播種裝置，其特征在于，所述播種支架（101）頂部橫向旋轉安裝有傳動齒輪桿（102），傳動齒輪桿（102）與驅動齒輪（213）嚙合，所述傳動齒輪桿（102）兩端分別固定安裝有齒輪和帶輪，所述前支撐桿（115）底部橫向旋轉安裝有驅動輪（108），驅動輪（108）上固定安裝有帶輪，驅動輪（108）與傳動齒輪桿（102）之間通過皮帶連接，所述播種支架（101）頂部固定安裝有驅動電機（111），驅動電機（111）上固定安裝有齒輪，驅動電機（111）上的齒輪與傳動齒輪桿（102）上的齒輪嚙合。

技術總結
本發明提供了一種可調節的小麥育種用播種裝置，涉及播種設備技術領域，包括驅動機構，驅動機構包括播種支架，播種支架前端固定安裝有牽引桿，播種支架內橫向滑動安裝有多個播種機構，播種機構包括第二定位支撐桿，第二定位支撐桿底部橫向旋轉安裝有一對驅動齒輪，驅動齒輪內設有調節滑槽，驅動齒輪的調節滑槽內沿徑向方向旋轉安裝有第三調節螺桿，兩個驅動齒輪之間沿軸向滑動安裝有支撐滑塊，支撐滑塊兩端分別與兩個第三調節螺桿絲桿配合，本發明通過驅動齒輪可以在播種期間對播種的間距進行控制；本發明通過空心挖掘桿、空心混合桿和傳輸滾輪的配合，可以對每個鋤坑內的種子播撒數進行調節。

技術研發人員：邵敏敏
受保護的技術使用者：秦皇島知聚科技有限公司
技術研發日：
技術公布日：2025/4/24
