本發明涉及植物培養，特別涉及一種便于控溫的植物生長箱。

背景技術：

1、植物生長箱是專門用于植物生長的設備，它可以為植物提供適宜的生長環境。在植物生長箱使用過程中，通常會配備箱門來輔助植物生長箱使用，方便對植物生長箱進行密封操作，但是常用的植物生長箱通常不具備良好的警示機構來輔助植物生長箱使用，在對植物生長箱內的植物進行管理操作時，每次均打開植物生長箱的箱門來對植物進行管理操作，如出現操作疏忽粗心大意則會出現箱門未關閉的現象，長時間箱門未關閉則會造成植物生長箱內溫度達不到規定要求，影響到植物生長，而且在植物生長過程中，從萌芽、生長、開花到結果等一系列精心編排的階段，植物會生長到不同階段，植物在不同階段所需要的營養物質均不相同，如果持續的對植物輸送與最初階段的營養液，則會導致植物出現部分營養物質不足的現象，進一步影響到種植物的生長，并且由于植物生長箱會將配備好的營養液倒入植物生長箱內使用，經過一段時間的使用后，植物生長箱內部的營養液會逐漸變少，需要人工時刻注意營養液的液位來對營養液進行補充，進而使其工作人員需要時刻注意對營養液補充。

技術實現思路

1、本發明申請公開涉及一種便于控溫的植物生長箱，以解決上述背景技術中提出的常用的植物生長箱通常不具備良好的警示機構來輔助植物生長箱使用，在對植物生長箱內的植物進行管理操作時，每次均打開植物生長箱的箱門來對植物進行管理操作，如出現操作疏忽粗心大意則會出現將箱門未關閉的現象的問題。

2、本公開第一方面，提供了一種便于控溫的植物生長箱的目的與功效，具體包括：安裝底座，所述安裝底座一端上方固定安裝有混合箱；所述安裝底座還包括有：種植箱，種植箱的形狀呈長方形箱結構，且種植箱固定安裝于安裝底座頂部；溫控組件，溫控組件安裝設置于種植箱頂部；箱門，箱門的形狀呈長方形門結構，且箱門旋轉于種植箱前端；檢測接頭，檢測接頭的形狀呈長方形頭結構，且檢測接頭的數量為兩個，檢測接頭呈對稱狀一體式設置于種植箱一側；種植箱一側呈對稱狀固定安裝有兩個檢測殼；種植箱與混合箱之間固定安裝有連接液箱，且連接液箱與混合箱之間連接相通。

3、作為本發明再進一步的方案，所述安裝底座還包括有：觀察窗，觀察窗安裝設置于箱門中間；放置座，放置座的形狀呈長方形座結構，且放置座頂部開設有儲液空間，放置座的數量為三個，放置座固定安裝于種植箱內部；種植板，種植板的形狀呈長方形板結構，且種植板頂部開設有種植孔，種植板卡合安裝于放置座頂部；操控組件，操控組件固定安裝于種植箱一側；操控組件與溫控組件之間電連接。

4、作為本發明再進一步的方案，所述混合箱包括有：肥桶，肥桶的形狀呈長方形桶結構，且肥桶的數量為四個，肥桶固定安裝于混合箱一側；進料泵，進料泵固定安裝于肥桶頂部；操控組件與進料泵之間電連接；連接管，連接管固定安裝于進料泵頂部；連接管一端與混合箱之間連接相通。

5、作為本發明再進一步的方案，所述混合箱還包括有：連接水泵，連接水泵固定安裝于混合箱頂部；傳動電機，傳動電機固定安裝于混合箱頂部中間；操控組件與連接水泵、傳動電機之間電連接；傳動軸，傳動軸的形狀呈圓形軸結構，且傳動軸外部呈環形陣列狀固定有攪拌柱，傳動軸旋轉于混合箱內部；傳動軸頂部與傳動電機的轉軸之間傳動連接。

6、作為本發明再進一步的方案，所述檢測殼一側固定安裝有警示組件，且檢測殼的警示組件與操控組件之間電連接；所述檢測殼還包括有：檢測滑塊，檢測滑塊的形狀呈長方形塊結構，且檢測滑塊滑動于檢測殼內部；檢測殼與檢測滑塊之間安裝有彈簧；觸發塊，觸發塊的形狀呈圓形塊結構，且觸發塊一體式設置于檢測滑塊后端中間；檢測組件a，檢測組件a安裝設置于檢測殼內部后端；操控組件與檢測組件a之間電連接。

7、作為本發明再進一步的方案，所述連接液箱包括有：輸液泵，輸液泵固定安裝有連接液箱頂部，輸液泵底部安裝設置有輸液管；操控組件與輸液泵之間電連接；進料座，進料座的數量為兩個，進料座呈對稱狀固定安裝于輸液泵兩側；進料管，進料管的數量為兩組，每組進料管的數量為三個；進料管固定安裝于進料座一側；進料管一端均與放置座之間連接相通。

8、作為本發明再進一步的方案，所述連接液箱還包括有：固定塊，固定塊的形狀呈長方形塊結構，且固定塊的數量為兩個，固定塊呈對稱狀固定安裝有連接液箱內部；安裝殼，安裝殼的數量為兩個，安裝殼固定安裝于固定塊內部。

9、作為本發明再進一步的方案，所述連接液箱還包括有：進液殼，進液殼的形狀呈圓形柱殼結構，且進液殼外部呈對稱狀開設有進液槽，進液殼安裝設置于安裝殼之間；觸發球，觸發球滑動于進液殼內部；檢測組件b，檢測組件b固定安裝于安裝殼內部；操控組件與檢測組件b之間電連接。

10、本發明所提供的一種便于控溫的植物生長箱，具有以下有益效果：

11、通過混合箱與連接液箱之間的配合下，隨著混合箱內肥料液位的逐漸下降，觸發球跟隨液位變化上下移動，當混合箱內的肥料儲量降至最低點時，觸發球與下方的檢測組件b接觸，檢測組件b會被觸發，檢測組件b會發信號傳輸給操控組件。操控組件接收到信號后，控制進料泵與連接水泵協同工作，對混合箱內部的肥料進行重新混合，確保肥料的均勻性和有效性。當肥料液位重新達到預設的合適位置時，觸發球再次根據液位變化觸發上方的檢測組件b，操控組件接收到這一信號后，立即停止添加肥料，實現了肥料的自動精準補充，既避免了肥料的浪費，也確保了植物持續獲得最適宜的養分供給。

12、通過在不同的肥桶內添加特定種類的肥料，植物生長箱能夠根據植物不同生長階段的需求，通過操控組件靈活調整每個進料泵的工作百分比，精確控制各種肥料的配比和供給量，這種的肥料管理策略，不僅滿足了植物在不同生長周期內的特定營養需求，還促進了植物的健康生長和高產高質，顯著提升了植物生長的效率和品質。

13、通過檢測殼與箱門之間的配合下，在植物管理操作方面，植物生長箱同樣體現了便捷性和安全性，操作人員將箱門打開，對植物進行各項管理操作，如修剪等操作完成后，而如果箱門未完全關閉，檢測接頭將無法觸動檢測滑塊，導致觸發塊無法激活檢測組件a，此時，操控組件接收不到相應信號，便會立即啟動警示組件，向操作人員發出明確的警示信號，有效防止了因箱門未關緊而可能引發的安全隱患，確保了植物生長箱在無人值守時的安全穩定運行，提升了植物管理的便捷性，還大大增強了系統的安全性和可靠性，減少溫控組件的工作時間，使其生長更加方便進行控溫操作。

技術特征：

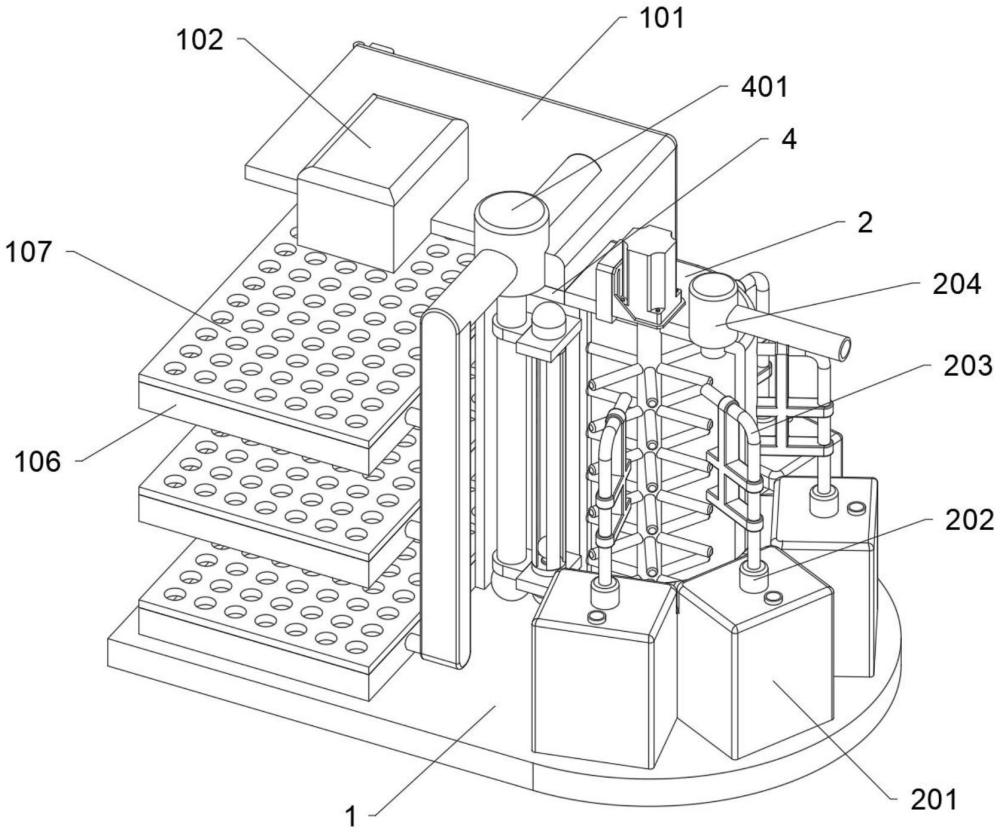

1.一種便于控溫的植物生長箱，其特征在于，包括：安裝底座（1），所述安裝底座（1）一端上方固定安裝有混合箱（2）；所述安裝底座（1）還包括有：種植箱（101），種植箱（101）的形狀呈長方形箱結構，且種植箱（101）固定安裝于安裝底座（1）頂部；溫控組件（102），溫控組件（102）固定安裝于種植箱（101）頂部；箱門（103），箱門（103）的形狀呈長方形門結構，且箱門（103）旋轉于種植箱（101）前端；檢測接頭（104），檢測接頭（104）的形狀呈長方形頭結構，且檢測接頭（104）的數量為兩個，檢測接頭（104）呈對稱狀一體式設置于種植箱（101）一側；種植箱（101）一側呈對稱狀固定安裝有兩個檢測殼（3）；種植箱（101）與混合箱（2）之間固定安裝有連接液箱（4），且連接液箱（4）與混合箱（2）之間連接相通。

2.如權利要求1所述一種便于控溫的植物生長箱，其特征在于：所述安裝底座（1）還包括有：觀察窗（105），觀察窗（105）固定安裝于箱門（103）中間；放置座（106），放置座（106）的形狀呈長方形座結構，且放置座（106）頂部開設有儲液空間，放置座（106）的數量為三個，放置座（106）固定安裝于種植箱（101）內部；種植板（107），種植板（107）的形狀呈長方形板結構，且種植板（107）頂部開設有種植孔，種植板（107）卡合安裝于放置座（106）頂部；操控組件（108），操控組件（108）固定安裝于種植箱（101）一側；操控組件（108）與溫控組件（102）之間電連接。

3.如權利要求1所述一種便于控溫的植物生長箱，其特征在于：所述混合箱（2）包括有：肥桶（201），肥桶（201）的形狀呈長方形桶結構，且肥桶（201）的數量為四個，肥桶（201）固定安裝于混合箱（2）一側；進料泵（202），進料泵（202）固定安裝于肥桶（201）頂部；操控組件（108）與進料泵（202）之間電連接；連接管（203），連接管（203）固定安裝于進料泵（202）頂部；連接管（203）一端與混合箱（2）之間連接相通。

4.如權利要求3所述一種便于控溫的植物生長箱，其特征在于：所述混合箱（2）還包括有：連接水泵（204），連接水泵（204）固定安裝于混合箱（2）頂部；傳動電機（205），傳動電機（205）固定安裝于混合箱（2）頂部中間；操控組件（108）與連接水泵（204）、傳動電機（205）之間電連接；傳動軸（206），傳動軸（206）的形狀呈圓形軸結構，且傳動軸（206）外部呈環形陣列狀固定有攪拌柱，傳動軸（206）旋轉于混合箱（2）內部；傳動軸（206）頂部與傳動電機（205）的轉軸之間傳動連接。

5.如權利要求1所述一種便于控溫的植物生長箱，其特征在于：所述檢測殼（3）一側固定安裝有警示組件，且檢測殼（3）的警示組件與操控組件（108）之間電連接；所述檢測殼（3）還包括有：檢測滑塊（301），檢測滑塊（301）的形狀呈長方形塊結構，且檢測滑塊（301）滑動于檢測殼（3）內部；檢測殼（3）與檢測滑塊（301）之間安裝有彈簧；觸發塊（302），觸發塊（302）的形狀呈圓形塊結構，且觸發塊（302）一體式設置于檢測滑塊（301）后端中間；檢測組件a（303），檢測組件a（303）固定安裝于檢測殼（3）內部后端；操控組件（108）與檢測組件a（303）之間電連接。

6.如權利要求1所述一種便于控溫的植物生長箱，其特征在于：所述連接液箱（4）包括有：輸液泵（401），輸液泵（401）固定安裝于連接液箱（4）頂部，輸液泵（401）底部安裝設置有輸液管；操控組件（108）與輸液泵（401）之間電連接；進料座（402），進料座（402）的數量為兩個，進料座（402）呈對稱狀固定安裝于輸液泵（401）兩側；進料管（403），進料管（403）的數量為兩組，每組進料管（403）的數量為三個；進料管（403）固定安裝于進料座（402）一側；進料管（403）一端均與放置座（106）之間連接相通。

7.如權利要求6所述一種便于控溫的植物生長箱，其特征在于：所述連接液箱（4）還包括有：固定塊（404），固定塊（404）的形狀呈長方形塊結構，且固定塊（404）的數量為兩個，固定塊（404）呈對稱狀固定安裝于連接液箱（4）內部；安裝殼（405），安裝殼（405）的數量為兩個，安裝殼（405）固定安裝于固定塊（404）內部。

8.如權利要求7所述一種便于控溫的植物生長箱，其特征在于：所述連接液箱（4）還包括有：進液殼（406），進液殼（406）的形狀呈圓形柱殼結構，且進液殼（406）外部呈對稱狀開設有進液槽，進液殼（406）固定安裝于安裝殼（405）之間；觸發球（407），觸發球（407）滑動于進液殼（406）內部；檢測組件b（408），檢測組件b（408）固定安裝于安裝殼（405）內部；操控組件（108）與檢測組件b（408）之間電連接。

技術總結
本發明提供一種便于控溫的植物生長箱，涉及植物培養領域，包括：通過檢測殼與箱門之間的配合下，如果箱門未完全關閉，檢測接頭將無法觸動檢測滑塊，導致觸發塊無法激活檢測組件A，此時，操控組件接收不到相應信號，便會立即啟動警示組件，向操作人員發出明確的警示信號，有效防止了因箱門未關緊而可能引發的安全隱患，確保了植物生長箱在無人值守時的安全穩定運行，解決了常用的植物生長箱通常不具備良好的警示機構來輔助植物生長箱使用，在對植物生長箱內的植物進行管理操作時，每次均打開植物生長箱的箱門來對植物進行管理操作，如出現操作疏忽粗心大意則會出現將箱門未關閉的現象的問題。

技術研發人員：王守波,王文凱,李孝昌
受保護的技術使用者：山東利森特農業科技有限公司
技術研發日：
技術公布日：2025/4/24
