本發明涉及護坡結構，尤其涉及一種植被緩沖帶修復用護坡結構。

背景技術：

1、植被緩沖帶修復用護坡結構在水利工程中的應用非常廣泛，特別是在河堤、堤壩、渠道邊坡、水庫、洪水易發區等容易遭受水流侵蝕的區域。其主要作用是通過植被的根系固定土壤，減緩水流速度，防止水土流失，并促進生態恢復。在設計這些緩沖帶時，需要考慮水流、土壤性質、氣候條件和植被的適應性，以確保水利工程的穩定性和生態功能的恢復。

2、現有技術公開號為cn116641343a的文獻提供一種植被緩沖帶修復用護坡磚，該裝置借助過濾網實現了污泥的收集，同時磚主體的內空間有利于實現污泥的沉淀，進一步減小了污泥回流至河道的可能性，并且還可以利用磚主體的內空間實現部分雨水的收集，從而增加了本護坡磚的重量，有利于維持多塊護坡磚組合時的穩定性。本護坡磚主要應用于河道、湖泊中易于水土流失的區域；在護坡磚鋪設完畢后，整個區域簡潔美觀。

3、在水庫中，水面上的波浪（由風、溢洪道、進水等因素引起）會不斷對水庫的邊坡產生沖刷作用。特別是在風浪較大或者水流湍急的情況下，這種沖刷作用會對邊坡的穩定性和土壤結構造成較大的影響，可能使得岸坡上的土壤和植被逐漸被侵蝕，甚至出現邊坡崩塌等現象。通過在水庫淺灘處種植耐濕且具有深根系的植物如蘆葦能夠有效增強岸坡的穩定性。植物根系能夠固定土壤，減少水流和波浪的沖刷對土壤造成的損害。

4、綜上所述，現有技術中，缺少對于在水庫淺灘處種植蘆葦的護坡結構技術。

技術實現思路

1、本發明的目的是為了解決背景技術中存在的缺點，而提出的一種植被緩沖帶修復用護坡結構。

2、為達到以上目的，本發明采用的技術方案為：一種植被緩沖帶修復用護坡結構，包括固定座，所述固定座上轉動連接設置有調節機構，所述調節機構上轉動連接設置有調節座，所述調節座上轉動連接設置有轉動桿，所述轉動桿上連接固定設置有兩個護坡架，所述護坡架上固定連接設置有多個u型架，所述u型架上轉動連接設置有蘆葦種植機構，所述u型架一側連接固定設置有擋浪板，所述擋浪板內轉動連接設置有遮陽機構。

3、優選的，所述固定座兩端通過螺栓與尼龍鎖緊螺母固定連接設置有定位桿。

4、優選的，所述調節機構包括雙向絲桿，所述雙向絲桿與固定座貫穿轉動連接設置，所述雙向絲桿兩端螺紋連接設置有調節齒條，所述調節齒條一側嚙合傳動設置有調節輪，所述調節輪上連接固定設置有連桿組，所述連桿組上下兩端分別與調節座及固定座轉動連接設置。

5、優選的，所述轉動桿中部外壁連接固定設置有蝸輪a，所述蝸輪a一側嚙合傳動設置有蝸桿a，所述蝸桿a與調節座轉動連接設置。

6、優選的，所述護坡架一端內壁固定連接設置有電機，所述電機輸出端連接固定設置有轉軸，所述轉軸上連接固定設置有多個主動輪，所述護坡架內壁連接固定設置有電推桿，所述電推桿輸出端連接固定設置有撥動架。

7、優選的，所述蘆葦種植機構包括推動桿，所述推動桿與u型架內壁貫穿轉動連接設置，所述推動桿位于護坡架內的一端連接固定設置有接觸桿，所述接觸桿與撥動架滑動接觸設置，所述推動桿一側兩端均滑動接觸設置有傳動齒條，所述傳動齒條與u型架內壁滑動配合設置，所述傳動齒條與u型架內壁之間連接固定設置有彈簧。

8、優選的，所述傳動齒條一側嚙合傳動設置有傳動輪，所述傳動輪與u型架內壁貫穿轉動連接設置，所述傳動輪外端連接固定設置有蘆葦扶正架。

9、優選的，所述遮陽機構包括螺紋桿，所述螺紋桿與擋浪板轉動連接設置，所述螺紋桿頂端連接固定設置有萬向節，所述萬向節另一端穿過u型架延伸至護坡架內并連接固定設置有從動輪，所述從動輪與主動輪嚙合傳動設置。

10、優選的，所述螺紋桿外壁螺紋連接設置有側板，所述側板上轉動連接設置有頂板，所述頂板一端連接固定設置有蝸輪b，所述側板一側轉動連接設置有蝸桿b，所述蝸桿b一端連接固定設置有齒輪，所述擋浪板一側內壁連接固定設置有固定齒條，所述固定齒條與齒輪嚙合傳動設置。

11、與現有技術相比，本發明具有以下有益效果：

12、1、通過在護坡架上設置蘆葦種植機構，通過轉動桿，能夠調節護坡架的角度適用于水庫淺灘處的角度，從而能夠將種植在水庫淺灘處的蘆葦進行扶正及固定，利用了蘆葦的天然優勢來幫助修復水利工程中的護坡和水土保持功能，使其在水庫淺灘等水邊區域發揮生態修復作用；

13、2、通過設置擋浪板能夠有效降低波浪的力量，使得蘆葦在水庫淺灘處能夠更穩定地生長，不易受到水流和波浪的侵蝕，通過遮陽機構，能夠保護蘆葦免受強烈陽光照射的傷害，尤其是在氣候較熱、日照強烈的區域，幫助蘆葦健康生長，能夠促進水庫邊坡的生態修復，增強水土保持功能；

14、3、通過設置調節機構，能夠實現帶動護坡架進行上下移動，方便在水庫淺灘處種植的蘆葦完成穩定種植后，將護坡架取下，不僅能在蘆葦種植初期提供必要的支撐和保護，還能避免護坡架對蘆葦生長的干擾，從而確保植被在水庫淺灘處的健康生長，增強生態修復的效果，并提高水利工程的長期可持續性。

技術特征：

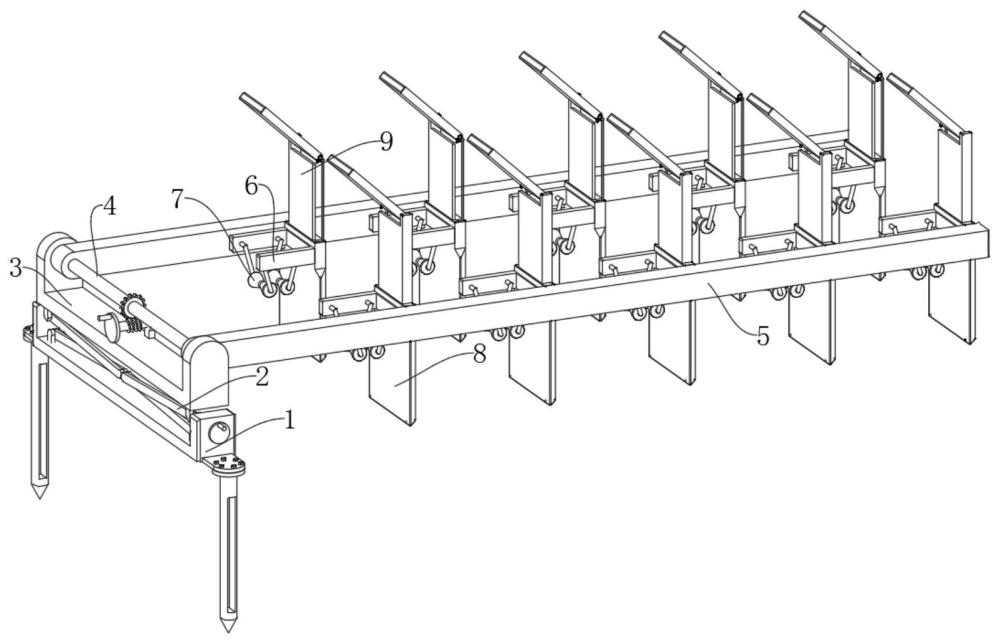

1.一種植被緩沖帶修復用護坡結構，包括固定座（1），其特征在于：所述固定座（1）上轉動連接設置有調節機構（2），所述調節機構（2）上轉動連接設置有調節座（3），所述調節座（3）上轉動連接設置有轉動桿（4），所述轉動桿（4）上連接固定設置有兩個護坡架（5），所述護坡架（5）上固定連接設置有多個u型架（6），所述u型架（6）上轉動連接設置有蘆葦種植機構（7），所述u型架（6）一側連接固定設置有擋浪板（8），所述擋浪板（8）內轉動連接設置有遮陽機構（9）。

2.根據權利要求1所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述固定座（1）兩端通過螺栓與尼龍鎖緊螺母固定連接設置有定位桿（101）。

3.根據權利要求1所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述調節機構（2）包括雙向絲桿（201），所述雙向絲桿（201）與固定座（1）貫穿轉動連接設置，所述雙向絲桿（201）兩端螺紋連接設置有調節齒條（202），所述調節齒條（202）一側嚙合傳動設置有調節輪（203），所述調節輪（203）上連接固定設置有連桿組（204），所述連桿組（204）上下兩端分別與調節座（3）及固定座（1）轉動連接設置。

4.根據權利要求1所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述轉動桿（4）中部外壁連接固定設置有蝸輪a（401），所述蝸輪a（401）一側嚙合傳動設置有蝸桿a（402），所述蝸桿a（402）與調節座（3）轉動連接設置。

5.根據權利要求1所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述護坡架（5）一端內壁固定連接設置有電機（501），所述電機（501）輸出端連接固定設置有轉軸（502），所述轉軸（502）上連接固定設置有多個主動輪（503），所述護坡架（5）內壁連接固定設置有電推桿（504），所述電推桿（504）輸出端連接固定設置有撥動架（505）。

6.根據權利要求5所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述蘆葦種植機構（7）包括推動桿（701），所述推動桿（701）與u型架（6）內壁貫穿轉動連接設置，所述推動桿（701）位于護坡架（5）內的一端連接固定設置有接觸桿（702），所述接觸桿（702）與撥動架（505）滑動接觸設置，所述推動桿（701）一側兩端均滑動接觸設置有傳動齒條（703），所述傳動齒條（703）與u型架（6）內壁滑動配合設置，所述傳動齒條（703）與u型架（6）內壁之間連接固定設置有彈簧（704）。

7.根據權利要求6所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述傳動齒條（703）一側嚙合傳動設置有傳動輪（705），所述傳動輪（705）與u型架（6）內壁貫穿轉動連接設置，所述傳動輪（705）外端連接固定設置有蘆葦扶正架（706）。

8.根據權利要求5所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述遮陽機構（9），所述螺紋桿（901）與擋浪板（8）轉動連接設置，所述螺紋桿（901）頂端連接固定設置有萬向節（902），所述萬向節（902）另一端穿過u型架（6）延伸至護坡架（5）內并連接固定設置有從動輪（903），所述從動輪（903）與主動輪（503）嚙合傳動設置。

9.根據權利要求8所述的一種植被緩沖帶修復用護坡結構，其特征在于：所述螺紋桿（901）外壁螺紋連接設置有側板（904），所述側板（904）上轉動連接設置有頂板（905），所述頂板（905）一端連接固定設置有蝸輪b（906），所述側板（904）一側轉動連接設置有蝸桿b（907），所述蝸桿b（907）一端連接固定設置有齒輪（908），所述擋浪板（8）一側內壁連接固定設置有固定齒條（801），所述固定齒條（801）與齒輪（908）嚙合傳動設置。

技術總結
本發明涉及護坡結構技術領域，尤其涉及一種植被緩沖帶修復用護坡結構，包括固定座，固定座上轉動連接設置有調節機構，調節機構上轉動連接設置有調節座，調節座上轉動連接設置有轉動桿，轉動桿上連接固定設置有兩個護坡架，護坡架上固定連接設置有多個U型架，U型架上轉動連接設置有蘆葦種植機構，U型架一側連接固定設置有擋浪板，擋浪板內轉動連接設置有遮陽機構，通過在護坡架上設置蘆葦種植機構，通過轉動桿，能夠調節護坡架的角度適用于水庫淺灘處的角度，從而能夠將種植在水庫淺灘處的蘆葦進行扶正及固定，利用了蘆葦的天然優勢來幫助修復水利工程中的護坡和水土保持功能，使其在水庫淺灘等水邊區域發揮生態修復作用。

技術研發人員：陳丁江,潘毅
受保護的技術使用者：浙江大學
技術研發日：
技術公布日：2025/4/28
