本技術涉及農機，具體的，涉及一種有自卸功能秸稈收集車。

背景技術：

1、國內現有的秸稈收獲作業大部分是通過收集機撿拾粉碎秸稈?、旁邊接草車負責接收和運輸秸稈。雙設備既增加了操作人員的數量，又提高了操作難度，對秸稈回收減少秸稈污染成了急需解決的問題。

技術實現思路

1、本實用新型提出一種有自卸功能秸稈收集車，解決了相關技術中操作人員數量多，秸稈回收效率低且回收不充分的問題。

2、本實用新型的技術方案如下：

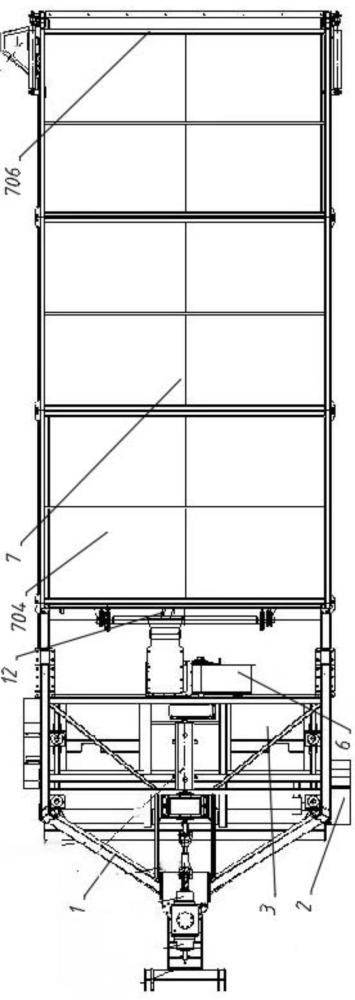

3、一種有自卸功能秸稈收集車，包括

4、車體，

5、收集裝置，所述收集裝置設置在所述車體上，且位于所述車體一端下側，

6、破碎裝置，所述破碎裝置設置在所述車體上，且與所述收集裝置連通，所述收集裝置包括：

7、筒體，所述筒體具有破碎腔，所述收集裝置通向所述破碎腔，所述破碎腔內壁具有定刀，

8、粉碎軸動刀，所述粉碎軸動刀轉動設置在所述筒體內，且位于所述破碎腔前方，所述粉碎軸動刀用于粉碎秸稈，并將粉碎后的秸稈拋入破碎腔后方，

9、拋送風機，所述拋送風機設置在所述車體上，所述拋送風機一端與所述破碎腔連通，

10、儲料箱，所述儲料箱設置在所述車體上，且位于所述拋送風機一側，所述拋送風機另一端通向所述儲料箱。

11、作為進一步的技術方案，還包括

12、絞龍輸送件，所述絞龍輸送件轉動設置在所述破碎腔內，且位于所述粉碎軸動刀后方，用于將粉碎后的秸稈送至所述拋送風機內。

13、作為進一步的技術方案，所述儲料箱包括

14、箱體，所述箱體包括框架及擋板，所述擋板設置在所述框架上，并形成儲料腔，所述儲料腔具有出口和刮板進口，

15、門板，所述門板擺動設置在所述出口處，所述門板擺動后所述出口打開或關閉，

16、鏈條，所述鏈條循環設置在所述車體上且貫穿所述儲料腔，

17、刮板，所述刮板為若干個，排列設置在所述鏈條上，用于將破碎秸稈由所述出口送出。

18、作為進一步的技術方案，還包括

19、隔斷板，所述隔斷板設置在所述刮板進口處，與所述儲料腔底部形成隔斷空間，所述刮板隨所述鏈條轉動時，所述刮板穿過所述隔斷空間。

20、作為進一步的技術方案，所述箱體上具有安裝部，還包括

21、擺動驅動件，所述擺動驅動件設置在所述安裝部上，用于驅動所述門板擺動。

22、作為進一步的技術方案，還包括

23、動力軸，所述動力軸轉動設置在所述車體端部，

24、傳動軸，所述傳動軸轉動設置在所述車體上，所述動力軸與所述傳動軸傳動連接，所述鏈條循環設置在所述傳動軸上。

25、作為進一步的技術方案，還包括

26、轉動輸送件，所述轉動輸送件轉動設置在所述車體上，一端通向所述儲料腔，另一端與所述拋送風機的出口端連通。

27、作為進一步的技術方案，還包括轉動驅動件，所述轉動驅動件設置在所述車體上，用于驅動所述轉動輸送件轉動。

28、本實用新型的工作原理及有益效果為：

29、本實用新型中設計了車體：作為整個收集車的基礎框架，承擔著承載和運輸的功能，為各個部件提供安裝平臺。收集裝置：位于車體一端下側，是秸稈收集的起始點，設計上應便于在田間地頭直接收集散落的秸稈。破碎裝置：與收集裝置相連通，位于車體上，主要負責秸稈的破碎工作，提高了后續處理和儲存的效率。筒體：破碎裝置的核心部分，內部設有破碎腔，筒體設計確保秸稈能夠順利進入并進行初步處理。破碎腔內壁的定刀：固定安裝在破碎腔內壁，與動刀配合工作，有助于秸稈的初次切割和破碎。粉碎軸動刀：安裝在筒體內，與定刀配合，通過高速旋轉對進入破碎腔的秸稈進行強力粉碎，并將其向后拋送。拋送風機：位于車體上，與破碎腔相連通，其重要作用在于利用風力將粉碎后的秸稈輸送至儲料箱。風機的高效運轉確保了秸稈輸送的連續性和均勻性。儲料箱：設置在車體上，緊鄰拋送風機，作為粉碎后秸稈的臨時儲存空間。儲料箱設計應便于裝載大量秸稈，且具備良好的密封性能，以減少運輸過程中的散落和損耗。此設計通過集成了收集、破碎、輸送、儲存的一體化流程，大大提高了秸稈收集的效率，減少了人力需求，且自卸功能的加入使得卸載過程更加便捷，適用于大規模的農田秸稈處理作業，有助于促進農業廢棄物的循環利用和環境保護。

技術特征：

1.一種有自卸功能秸稈收集車，其特征在于，包括

2.根據權利要求1所述的一種有自卸功能秸稈收集車，其特征在于，還包括

3.根據權利要求1所述的一種有自卸功能秸稈收集車，其特征在于，所述儲料箱（7）包括

4.根據權利要求3所述的一種有自卸功能秸稈收集車，其特征在于，還包括

5.根據權利要求4所述的一種有自卸功能秸稈收集車，其特征在于，所述箱體（701）上具有安裝部（708），還包括

6.根據權利要求3所述的一種有自卸功能秸稈收集車，其特征在于，還包括

7.根據權利要求3所述的一種有自卸功能秸稈收集車，其特征在于，還包括

8.根據權利要求7所述的一種有自卸功能秸稈收集車，其特征在于，還包括轉動驅動件（13），所述轉動驅動件（13）設置在所述車體（1）上，用于驅動所述轉動輸送件（12）轉動。

技術總結
本技術涉及農機技術領域，提出了一種有自卸功能秸稈收集車，包括車體，收集裝置設置在車體上，且位于車體一端下側，破碎裝置設置在車體上，且與收集裝置連通，收集裝置包括：筒體，筒體具有破碎腔，收集裝置通向破碎腔，破碎腔內壁具有定刀，粉碎軸動刀轉動設置在筒體內，且位于破碎腔前方，粉碎軸動刀用于粉碎秸稈，并將粉碎后的秸稈拋入破碎腔后方，拋送風機設置在車體上，拋送風機一端與破碎腔連通，儲料箱設置在車體上，且位于拋送風機一側，拋送風機另一端通向儲料箱。通過上述技術方案，解決了現有技術中的操作人員數量多，秸稈回收效率低且回收不充分的問題。

技術研發人員：李江波,白占欣,王海波,李曉東,周揚,裴穎
受保護的技術使用者：河北雙天機械制造有限公司
技術研發日：20240424
技術公布日：2025/4/28
