本發明涉及農業施肥，具體是一種液體糞肥施用裝置與方法。

背景技術：

1、液體糞肥是一種有機肥料，它通過將畜禽糞便等有機物料經過發酵、腐熟等工藝處理而成，具有速溶、易吸收、營養均衡等優點，其在農業生產中具有廣泛的應用前景。通過科學合理的施用方法和注意事項，可以充分發揮其肥效作用，提高作物的產量和品質，同時促進農業可持續發展。

2、目前，液體糞肥的施用方式有液體糞肥施肥罐車、便攜式液體施肥器、中耕液體肥料施肥機以及開溝液體肥料施肥機，其中開溝液體肥料施肥機可以完成開溝、施肥、覆土等一系列作業，進而被廣泛應用于施肥工作，但現有的開溝液體施肥機存在施肥深度底以及施肥深度不可調的問題，且對于地形的適應性較差，在進行大面積的施肥過程中時，其施肥效率較為低下，而在一些地形復雜的區域同樣不能夠進行施肥工作，進而使得其便利性較差。

3、因此，有必要提供一種液體糞肥施用裝置與方法，以解決上述背景技術中提出的問題。

技術實現思路

1、為實現上述目的，本發明提供如下技術方案：一種液體糞肥施用裝置，包括連接座、偏轉座、開渠機構、傳動軸套件、噴注組件以及覆土組件，其中，所述連接座上轉動設置有偏轉座，所述偏轉座上傾斜固定設置有兩個支撐板，兩個所述支撐板之間轉動設置有開渠機構，所述偏轉座中轉動設置有傳動軸套件，所述支撐板上轉動設置有噴注組件，所述偏轉座上轉動設置有覆土組件；

2、所述傳動軸套件包括驅動軸、套軸、軸桿以及驅動環，其中，所述套軸滑動設置在所述驅動軸上，所述軸桿與所述套軸固定連接，所述軸桿的直徑小于所述套軸的直徑，且所述套軸中開設有與所述軸桿大小相同的連接槽，所述驅動軸中滑動設置有驅動環，所述驅動環與所述套軸以及軸桿轉動連接，所述驅動環上還均勻開設有多個卡孔。

3、優選的，所述連接槽中固定設置有兩個呈條狀的卡塊一，所述軸桿上開設有兩個卡槽一，所述卡塊一能夠卡入所述卡槽一中并沿所述卡槽一滑動；

4、所述驅動軸中固定設置有兩個呈條狀的卡塊二，所述套軸上開設有兩個卡槽二，所述卡塊二卡入所述卡槽二中并沿所述卡槽二滑動。

5、優選的，所述驅動環上固定設置有兩個卡塊三，所述驅動軸中開設有呈條狀的卡槽三，所述卡槽三的末端開設有環形滑槽，所述環形滑槽中滑動設置有推環，且所述推環與所述環形滑槽之間固定設置有彈簧一，所述卡槽三的一側開設有一卡口，所述卡塊三沿所述卡槽三滑動并能夠卡入所述卡口中。

6、優選的，所述開渠機構包括轉動座、送土板以及破土塊，其中，所述轉動座上固定設置有轉軸，所述轉軸與所述驅動軸通過鏈條傳動連接，所述轉軸與所述支撐板轉動連接，所述轉動座上呈圓周固定設置有多個送土板，所述送土板的輸出端傾斜固定設置有破土塊，且所述破土塊與所述送土板均為呈v字型的弧形板。

7、優選的，所述噴注組件包括支桿、噴注桿以及間隔板，其中，所述支桿轉動設置在所述偏轉座上，并與所述偏轉座之間鉸接有伸縮桿一，所述支桿的輸出端固定設置有噴注桿，所述噴注桿通過軟管與外部供肥機構連接，所述噴注桿靠近所述開渠機構的一側固定設置有導板，所述導板上滑動設置有呈v字型的間隔板，所述間隔板能夠卡入所述開渠機構挖開的溝渠中。

8、優選的，所述覆土組件包括支架、l型支板以及覆土板，其中，所述支架轉動設置在所述支撐板上，且所述支架與所述偏轉座之間鉸接有伸縮桿二，所述支架上固定設置有兩個l型支板，所述l型支板的輸出端固定設置有偏轉桿，所述偏轉桿上轉動設置有覆土板，且兩個所述覆土板呈v字型設置。

9、優選的，所述偏轉桿上固定設置有一橫桿，所述覆土板中開設有一偏轉槽，所述偏轉槽中固定設置有一轉塊，所述橫桿與所述轉塊轉動連接，所述橫桿與所述偏轉槽之間對稱設置有多個彈簧二。

10、優選的，所述偏轉座上固定設置有呈弧型的t型塊，所述t型塊上固定設置有環形液壓桿，所述連接座中開設有呈弧形的t型槽，所述t型槽的一側開設有環形液壓腔，所述環形液壓腔與外部液壓驅動機構連接，所述t型塊沿所述t型槽滑動，且所述環形液壓桿沿所述環形液壓腔密封滑動。

11、優選的，所述偏轉座中滑動設置有t型板，所述t型板貫穿所述偏轉座的兩端，所述偏轉座上開設有多個穿孔，所述穿孔貫穿所述t型板，所述穿孔中滑動安裝有螺栓。

12、一種液體糞肥施用方法，包括如下步驟：

13、s1、將所述連接座連接在移動設備上，并將驅動軸與外部驅動機構傳動連接，隨后根據施肥需要驅動所述偏轉座沿所述連接座轉動，進而抬高或降低所述開渠機構，從而改變開渠深度；

14、s2、通過移動部件的移動帶動裝置整體的移動，同時驅動所述驅動軸轉動使得所述開渠機構進行開渠，并將開渠過程中的土塊輸送至溝渠兩側，同時利用所述噴注組件向溝渠中注入液體糞肥，并利用所述覆土組件在施肥后，將溝渠兩側的土塊重新填埋至溝渠中；

15、s3、根據施肥地形選擇單渠施肥或多渠施肥；

16、s3.1、當地形狹窄或地形復雜時，在移動設備上僅連接一個偏轉座、開渠機構、噴注組件以及覆土組件進行單渠施肥；

17、s3.2、當地形寬闊時，在單渠施肥的基礎上在所述偏轉座兩側對稱安裝多個偏轉座、開渠機構、噴注組件以及覆土組件進行多渠施肥；

18、s4、利用所述t型板將兩個所述偏轉座固定連接，同時利用所述傳動軸套件將多個開渠機構傳動連接；

19、s5、待施肥完畢后將個部件全部拆下，方便運輸。

20、與現有技術相比，本發明提供了一種液體糞肥施用裝置與方法，具備以下有益效果：

21、本發明中設置的偏轉座、噴注組件以及覆土組件能夠組成一個單獨的施肥機構，在施肥過程中可根據地形需求選擇施肥機構的數量，進而使得其能夠適用于多種地形的施肥工作，且在施肥過程中，通過偏轉座的轉動能夠調節開渠機構的高度與位置，進而使得開渠深度可調，另外通過設置傳動軸套件，使得多個施肥機構在組裝后，多個開渠機構能夠傳動連接在一起，進而使得采用一個驅動機構即可驅動所有的開渠機構進行工作，且在施肥完畢后，可將各個部件全部拆卸，進而方便對其進行運輸，進一步提高其便利性。

技術特征：

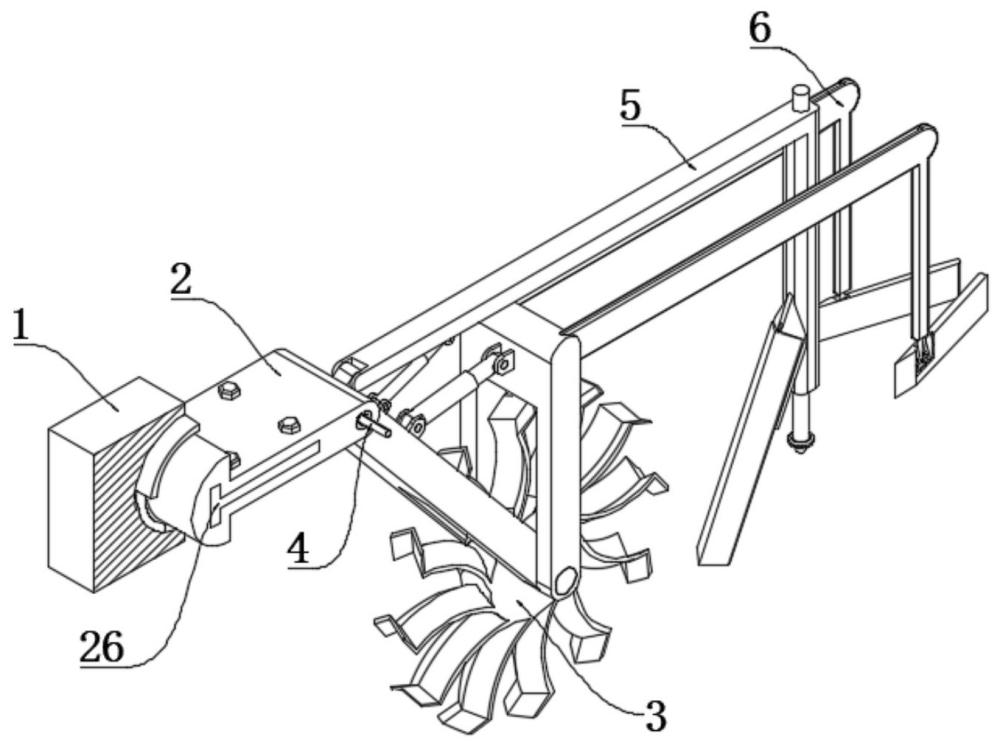

1.一種液體糞肥施用裝置，其特征在于，包括連接座（1）、偏轉座（2）、開渠機構（3）、傳動軸套件（4）、噴注組件（5）以及覆土組件（6），其中，所述連接座（1）上轉動設置有偏轉座（2），所述偏轉座（2）上傾斜固定設置有兩個支撐板（21），兩個所述支撐板（21）之間轉動設置有開渠機構（3），所述偏轉座（2）中轉動設置有傳動軸套件（4），所述支撐板（21）上轉動設置有噴注組件（5），所述偏轉座（2）上轉動設置有覆土組件（6）；

2.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述連接槽（421）中固定設置有兩個呈條狀的卡塊一（422），所述軸桿（43）上開設有兩個卡槽一（431），所述卡塊一（422）能夠卡入所述卡槽一（431）中并沿所述卡槽一（431）滑動；

3.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述驅動環（44）上固定設置有兩個卡塊三（441），所述驅動軸（41）中開設有呈條狀的卡槽三（412），所述卡槽三（412）的末端開設有環形滑槽（413），所述環形滑槽（413）中滑動設置有推環（414），且所述推環（414）與所述環形滑槽（413）之間固定設置有彈簧一，所述卡槽三（412）的一側開設有一卡口（415），所述卡塊三（441）沿所述卡槽三（412）滑動并能夠卡入所述卡口（415）中。

4.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述開渠機構（3）包括轉動座（31）、送土板（32）以及破土塊（33），其中，所述轉動座（31）上固定設置有轉軸（311），所述轉軸（311）與所述驅動軸（41）通過鏈條傳動連接，所述轉軸（311）與所述支撐板（21）轉動連接，所述轉動座（31）上呈圓周固定設置有多個送土板（32），所述送土板（32）的輸出端傾斜固定設置有破土塊（33），且所述破土塊（33）與所述送土板（32）均為呈v字型的弧形板。

5.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述噴注組件（5）包括支桿（51）、噴注桿（52）以及間隔板（53），其中，所述支桿（51）轉動設置在所述偏轉座（2）上，并與所述偏轉座（2）之間鉸接有伸縮桿一（22），所述支桿（51）的輸出端固定設置有噴注桿（52），所述噴注桿（52）通過軟管與外部供肥機構連接，所述噴注桿（52）靠近所述開渠機構（3）的一側固定設置有導板（521），所述導板（521）上滑動設置有呈v字型的間隔板（53），所述間隔板（53）能夠卡入所述開渠機構（3）挖開的溝渠中。

6.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述覆土組件（6）包括支架（61）、l型支板（62）以及覆土板（63），其中，所述支架（61）轉動設置在所述支撐板（21）上，且所述支架（61）與所述偏轉座（2）之間鉸接有伸縮桿二（23），所述支架（61）上固定設置有兩個l型支板（62），所述l型支板（62）的輸出端固定設置有偏轉桿（621），所述偏轉桿（621）上轉動設置有覆土板（63），且兩個所述覆土板（63）呈v字型設置。

7.根據權利要求6所述的一種液體糞肥施用裝置，其特征在于，所述偏轉桿（621）上固定設置有一橫桿（622），所述覆土板（63）中開設有一偏轉槽，所述偏轉槽中固定設置有一轉塊（631），所述橫桿（622）與所述轉塊（631）轉動連接，所述橫桿（622）與所述偏轉槽之間對稱設置有多個彈簧二（632）。

8.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述偏轉座（2）上固定設置有呈弧型的t型塊（24），所述t型塊（24）上固定設置有環形液壓桿（25），所述連接座（1）中開設有呈弧形的t型槽（11），所述t型槽（11）的一側開設有環形液壓腔（12），所述環形液壓腔（12）與外部液壓驅動機構連接，所述t型塊（24）沿所述t型槽（11）滑動，且所述環形液壓桿（25）沿所述環形液壓腔（12）密封滑動。

9.根據權利要求1所述的一種液體糞肥施用裝置，其特征在于，所述偏轉座（2）中滑動設置有t型板（26），所述t型板（26）貫穿所述偏轉座（2）的兩端，所述偏轉座（2）上開設有多個穿孔，所述穿孔貫穿所述t型板（26），所述穿孔中滑動安裝有螺栓。

10.一種液體糞肥施用方法，其采用如權利要求9所述的一種液體糞肥施用裝置，其特征在于，包括如下步驟：

技術總結
本發明公開了一種液體糞肥施用裝置與方法，涉及農業施肥技術領域，包括連接座、偏轉座、開渠機構、傳動軸套件、噴注組件以及覆土組件，所述偏轉座、噴注組件以及覆土組件能夠組成一個單獨的施肥機構，在施肥過程中可根據地形需求選擇施肥機構的數量，進而使得其能夠適用于多種地形的施肥工作，且在施肥過程中，通過偏轉座的轉動能夠調節開渠機構的高度與位置，進而使得開渠深度可調，另外通過設置傳動軸套件，使得多個施肥機構在組裝后，多個開渠機構能夠傳動連接在一起，進而使得采用一個驅動機構即可驅動所有的開渠機構進行工作，且在施肥完畢后，可將各個部件全部拆卸，進而方便對其進行運輸，進一步提高其便利性。

技術研發人員：張婷婷,張君,王洪媛,梁俊梅,劉亞紅,安昊,侯建偉,蘭慧青,白梓辰,連海飛,莎娜
受保護的技術使用者：內蒙古自治區農牧業科學院
技術研發日：
技術公布日：2025/4/28
