本發明涉及寵物狗肛門腺清潔，特別是涉及一種寵物狗肛門腺清潔器。

背景技術：

1、寵物狗肛門區域存在一對被稱為肛門腺的特殊組織結構，位于肛門括約肌兩側。該腺體主要負責分泌帶有辨識性氣味的生物活性物質，其生理作用主要體現在兩個方面：一方面通過潤滑作用輔助排泄過程，另一方面其獨特氣味在同類間具有信息傳遞功能，可用于領地標識和個體識別。

2、當肛門腺發生排泄功能障礙時，分泌物質會在腺腔內異常潴留，繼而引發腺體擴張及導管閉塞等病理改變。這種異常狀態不僅會導致動物體表異味濃度顯著增加，造成衛生維護困難，更可能發展為腺體炎癥反應，甚至引發繼發性細菌感染。若不及時干預，可能對寵物狗的生理機能和生存質量產生持續性負面影響，存在潛在的健康安全隱患。

技術實現思路

1、基于此，本發明提供一種寵物狗肛門腺清潔器，結構簡單，使用方便，電機通過齒輪組連接兩個夾臂，以驅動兩個夾臂的張合，利用夾臂擠壓肛門腺外周，通過外部的物理擠壓將肛門腺內部的分泌物排出并收集于采集杯的內部，實現分泌物的定向收集，方便快捷地對寵物狗肛門腺進行清潔。

2、為了實現本發明的目的，本發明采用如下技術方案：

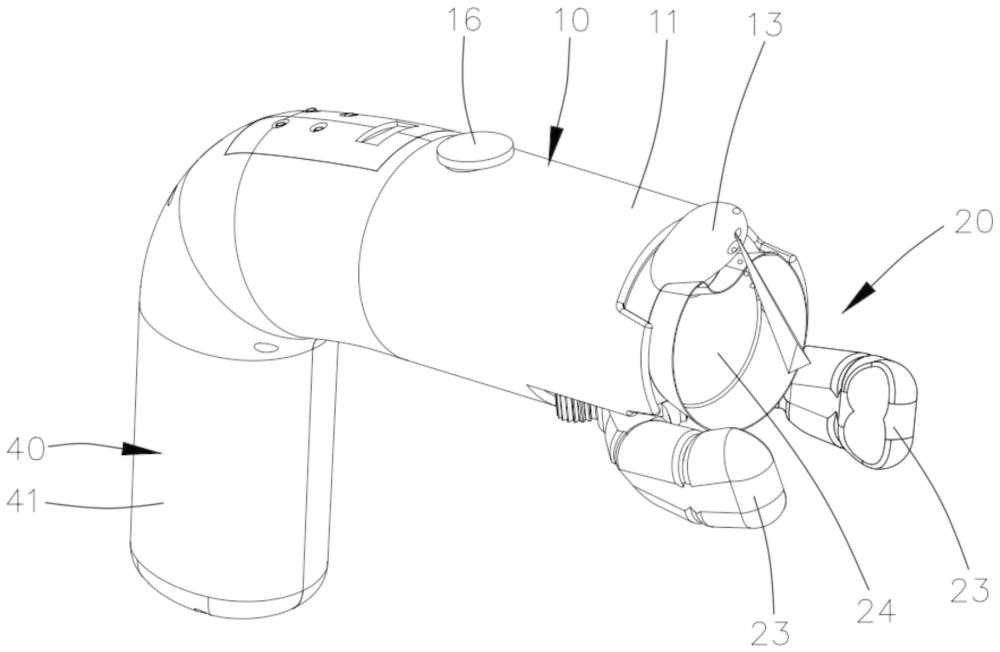

3、一種寵物狗肛門腺清潔器，包括：

4、機身組件，包括機身殼體、安裝于機身殼體首端的支架、及安裝于支架一端的凸出部；及

5、安裝于機身組件首端的擠壓組件；擠壓組件包括安裝于支架內側的電機、可轉動安裝于支架外側的兩個夾臂、安裝于凸出部?jī)?nèi)部的投影模塊、及可拆卸連接于支架上的采集杯；電機通過齒輪組連接兩個夾臂，以驅動兩個夾臂的張合；投影模塊用于投射出三角形光斑。

6、上述寵物狗肛門腺清潔器，結構簡單，使用方便，電機通過齒輪組連接兩個夾臂，以驅動兩個夾臂的張合，利用夾臂擠壓肛門腺外周，通過外部的物理擠壓將肛門腺內部的分泌物排出并收集于采集杯的內部，實現分泌物的定向收集，方便快捷地對寵物狗肛門腺進行清潔。

7、在其中一個實施例中，采集杯位于凸出部的下方，且采集杯位于兩個夾臂之間。

8、在其中一個實施例中，各夾臂用于連接支架的一端設有扇形齒輪，兩個夾臂的扇形齒輪匹配嚙合。

9、在其中一個實施例中，齒輪組包括可轉動安裝于承載板外側上的兩個從動齒輪，從動齒輪與扇形齒輪一一匹配嚙合。

10、在其中一個實施例中，擠壓組件還包括安裝于支架內側的角度傳感器；一個從動齒輪同軸連接電機的轉子，另一個從動齒輪同軸連接角度傳感器。

11、在其中一個實施例中，寵物狗肛門腺清潔器還包括安裝于機身組件首端的噴淋組件；噴淋組件包括安裝于支架內側的水箱、安裝于支架外側的水泵、及安裝于凸出部?jī)?nèi)部的噴淋頭；水泵通過水管連接水箱與噴淋頭，使得噴淋頭可穿過凸出部向外噴水。

12、在其中一個實施例中，寵物狗肛門腺清潔器還包括可拆卸安裝于機身組件尾端的手柄組件；手柄組件包括可拆卸連接機身殼體尾端的手柄殼體、安裝于手柄殼體內部的主控電路板、及安裝于主控電路板一側的蓄電池；電機、角度傳感器、發光元件及水泵分別電連接主控電路板。

13、在其中一個實施例中，機身組件還包括連接于機身殼體尾端的插拔接頭；手柄殼體的端面設有插接孔，插接孔用于供插拔接頭插入。

14、在其中一個實施例中，機身組件還包括彈性連接于插拔接頭一側的徑向鎖定塊；徑向鎖定塊的一面上凸設有卡塊；手柄殼體上對應于插接孔的一側設有呈半圓形設置的導向槽；手柄殼體上對應于導向槽的相對兩端向外設有卡口，卡口用于定位容納卡塊。

15、在其中一個實施例中，導向槽與插接孔同心設置。

技術特征：

1.一種寵物狗肛門腺清潔器，其特征在于，包括：

2.根據權利要求1所述的寵物狗肛門腺清潔器，其特征在于，采集杯位于凸出部的下方，且采集杯位于兩個夾臂之間。

3.根據權利要求1所述的寵物狗肛門腺清潔器，其特征在于，各夾臂用于連接支架的一端設有扇形齒輪，兩個夾臂的扇形齒輪匹配嚙合。

4.根據權利要求1所述的寵物狗肛門腺清潔器，其特征在于，齒輪組包括可轉動安裝于承載板外側上的兩個從動齒輪，從動齒輪與扇形齒輪一一匹配嚙合。

5.根據權利要求4所述的寵物狗肛門腺清潔器，其特征在于，擠壓組件還包括安裝于支架內側的角度傳感器；一個從動齒輪同軸連接電機的轉子，另一個從動齒輪同軸連接角度傳感器。

6.根據權利要求1所述的寵物狗肛門腺清潔器，其特征在于，還包括安裝于機身組件首端的噴淋組件；噴淋組件包括安裝于支架內側的水箱、安裝于支架外側的水泵、及安裝于凸出部?jī)?nèi)部的噴淋頭；水泵通過水管連接水箱與噴淋頭，使得噴淋頭可穿過凸出部向外噴水。

7.根據權利要求1所述的寵物狗肛門腺清潔器，其特征在于，還包括可拆卸安裝于機身組件尾端的手柄組件；手柄組件包括可拆卸連接機身殼體尾端的手柄殼體、安裝于手柄殼體內部的主控電路板、及安裝于主控電路板一側的蓄電池；電機、角度傳感器、發光元件及水泵分別電連接主控電路板。

8.根據權利要求7所述的寵物狗肛門腺清潔器，其特征在于，機身組件還包括連接于機身殼體尾端的插拔接頭；手柄殼體的端面設有插接孔，插接孔用于供插拔接頭插入。

9.根據權利要求8所述的寵物狗肛門腺清潔器，其特征在于，機身組件還包括彈性連接于插拔接頭一側的徑向鎖定塊；徑向鎖定塊的一面上凸設有卡塊；手柄殼體上對應于插接孔的一側設有呈半圓形設置的導向槽；手柄殼體上對應于導向槽的相對兩端向外設有卡口，卡口用于定位容納卡塊。

10.根據權利要求9所述的寵物狗肛門腺清潔器，其特征在于，導向槽與插接孔同心設置。

技術總結
本發明涉及一種寵物狗肛門腺清潔器，包括：機身組件，包括機身殼體、安裝于機身殼體首端的支架、及安裝于支架一端的凸出部；及安裝于機身組件首端的擠壓組件；擠壓組件包括安裝于支架內側的電機、可轉動安裝于支架外側的兩個夾臂、安裝于凸出部?jī)?nèi)部的投影模塊、及可拆卸連接于支架上的采集杯；電機通過齒輪組連接兩個夾臂，以驅動兩個夾臂的張合；投影模塊用于投射出三角形光斑。上述寵物狗肛門腺清潔器，結構簡單，使用方便，電機通過齒輪組連接兩個夾臂，以驅動兩個夾臂的張合，利用夾臂擠壓肛門腺外周，通過外部的物理擠壓將肛門腺內部的分泌物排出并收集于采集杯的內部，實現分泌物的定向收集，方便快捷地對寵物狗肛門腺進行清潔。

技術研發人員：王新華,徐林,蔣興林,劉海清
受保護的技術使用者：東莞奧比電器有限公司
技術研發日：
技術公布日：2025/4/28
