本發明屬于食品處理領域，具體涉及一種研磨脫皮裝置。

背景技術：

流水線殺雞過程中，會將雞的雞爪進行固定，先處理雞的腿部以上部位，最后將雞爪和雞腿切割開來，將雞爪進行單獨的處理。雞爪上有一層磷皮，該鱗皮用于保護雞的腳部，避免受傷，但鱗皮的口感不好，外觀粗糙，也沒有營養，在處理雞爪的過程中需要將鱗皮從雞爪上剝離丟棄。

在流水線上經常是將雞爪放置到滾筒脫皮機的中，滾筒之間會產生相對運動，讓被處理的雞爪自身形成不規則翻轉動作，并雞爪互相之間進行接觸摩擦，從而達到脫皮處理目的。這樣的的脫皮方式只能讓雞爪表面上的鱗皮脫落，雞爪的各個爪之間的鱗皮會繼續粘連在雞爪上，通常雞爪趾間的鱗皮是通過人工進行單獨的處理，比較費時費力。

技術實現要素：

本發明意在提供一種雞爪趾間脫皮裝置，以對雞爪趾間的鱗皮進行高效率的清除。

為了達到上述目的，本發明的基礎方案如下：一種雞爪趾間脫皮裝置，包括固定架，所述固定架上安裝有電動機、傳動帶和轉盤，所述電動機的動力輸出端上安裝有主動輪，轉盤上固定安裝有與主動齒配合的從動輪，傳動帶連接主動輪和從動輪，還包括彈簧和滑塊，所述彈簧周向設置在轉盤側面上，彈簧的一端與轉盤固定連接，彈簧的另一端與滑塊連接，所述滑塊遠離彈簧的一側上設有研磨齒。

基礎方案的原理：操作時，先將電動機開啟，電動機的動力輸出端帶動主動輪轉動，主動輪帶動傳送帶轉動，傳送帶帶動從動輪轉動，從動輪帶動轉盤轉動，轉盤轉動的過程中帶動滑塊和彈簧轉動，此時滑塊受到離心力的作用，滑塊向外分散，但又受到彈簧的拉力，使滑塊繞轉盤作圓周運動；此時將已經用熱水燙過的雞爪的趾間分開，讓雞趾間靠近滑塊，滑塊上的研磨齒與雞爪上的鱗皮接觸，一直轉動的滑塊帶動研磨齒打磨雞爪趾間的鱗皮，此時繼續移動雞爪，讓滑塊不斷的靠近雞爪的掌心，此時雞爪的趾間間距不斷變小，促使滑塊不斷的靠近轉盤轉動，轉動的滑塊不斷的打磨趾間的鱗皮，直到滑塊上的研磨齒將雞爪的趾間根部上的鱗皮打磨干凈即可，然后繼續打磨雞爪的其他趾間部位。

基礎方案的優點：1、滑塊與轉盤通過彈簧連接，轉動的轉盤能讓滑塊受到離心力作用，離心的滑塊在彈簧的拉動下，能有效的控制滑塊與轉盤的距離，避免滑塊與轉盤脫離；且當滑塊接觸雞爪時，彈簧具有的壓縮余量能讓滑塊與轉盤的距離變小，能快速的適應雞爪趾間距離的變化，能將雞爪趾間的鱗皮完全打磨；2、滑塊上設有研磨齒，研磨齒能有效的研磨雞爪趾間的鱗皮，將鱗皮與雞爪分離；滑塊和研磨齒能夠有效的擊打雞爪，讓雞爪的肉質變得松軟。

整個脫皮裝置的研磨齒與雞爪趾間的距離可以調整，所以研磨齒能充分的與雞爪趾間的鱗皮接觸，能充分的分離雞爪和雞爪趾間的鱗皮，進而減少人工操作，還能讓雞爪的肉質變得更好。

優選方案一：作為基礎方案的優選方案，還包括機架和液壓裝置，所述液壓裝置水平安裝在機架上，固定架安裝在液壓裝置上，所述機架上端安裝有水平設置的傳送帶，傳送帶上固定安裝有若干豎直設置的夾具，所述液壓裝置與傳送帶相對設置。通過上述設置，在研磨雞爪趾間的鱗皮時，將雞爪安裝在夾具上，開啟傳送帶和電動機，傳送帶帶動夾爪移動至液壓裝置的正上方，液壓裝置向上移動，帶動固定架靠近雞爪和夾具，固定架上的電動機帶動轉盤和滑塊轉動，滑塊上的研磨齒打磨雞爪的趾間，且液壓裝置帶動滑塊不斷的靠近雞爪趾間根部，將雞爪趾間的鱗皮完全清除，整個結構能夠實現對雞爪趾間的鱗皮實現自動化的打磨和清理。

優選方案二：作為優選方案一的優選方案，所述夾具包括基座、若干指套和若干與基座連接的連桿，每個所述連桿與一個指套固定連接，且連桿與基座也為固定連接，所述連桿之間的角度大于30度。通過上述設置，將雞爪固定在基座上，將雞爪的各個趾間穿過指套，連桿之間的角度能讓雞爪的趾間分開，然后移動夾具上的雞爪，對雞爪趾間的鱗皮進行清理和研磨，雞爪趾間的距離保持固定，在滑塊打磨趾間的鱗皮時，滑塊的與轉盤的距離均勻變化，使研磨齒與鱗皮接觸更緊密研磨齒打磨更方便，能有效提高研磨效率；連桿之間的角度大于30度，能將雞爪的趾間被完全分開，方便滑塊進入到雞爪趾間的根部，將雞爪趾間的鱗皮進行完全的研磨清理。

優選方案三：作為優選方案二的優選方案，所述固定架、從動輪、轉盤和滑塊內均設有容納水的容置空腔，且容置空腔均連通，所述滑塊的輪齒周圍設有連通容置空腔的通孔。通過上述設置，在研磨齒研磨的過程中，轉動的轉盤和滑塊讓容置空腔內的水受離心力的作用，水從滑塊上的通孔處流出，噴灑在雞爪的趾間上，對雞爪趾間上的鱗皮進行沖擊，水沖擊到鱗皮上，能促進鱗皮與雞爪分離，還能沖洗雞爪上被研磨下來的鱗皮，讓雞爪保持潔凈。

優選方案四：作為基優選方案三的優選方案，所述滑塊的側面上設有若干滑槽，所述彈簧為拉簧。通過上述設置，滑槽的設置能讓各個滑塊相互之間能夠契合，在各滑塊受到離心力作用分離后，各滑塊能受到拉簧的拉力沿滑槽回到原位，便于進行下一雞爪的加工。

附圖說明

圖1為本發明雞爪趾間脫皮裝置實施例的結構示意圖；

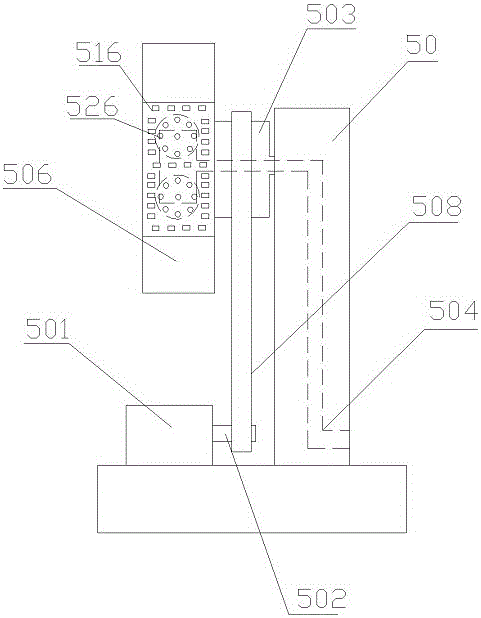

圖2為圖1的局部示意圖；

圖3為圖1的局部示意圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：機架10、傳送帶20、液壓裝置30、基座401、連桿402、指套403、固定架50、電動機501、主動輪502、從動輪503、容置空腔504、轉盤505、滑塊506、研磨齒516、通孔526、彈簧507、傳動帶508。

實施例基本如附圖1、附圖2和附圖3所示：一種雞爪趾間脫皮裝置，包括機架10、固定架50、夾具、傳送帶20和液壓裝置30。

液壓裝置30水平安裝在機架10上，固定架50安裝在液壓裝置30上，機架10上端安裝有水平設置的傳送帶20，傳送帶20上固定安裝有若干豎直設置的夾具，液壓裝置30與傳送帶20相對設置，讓裝置實現自動化的脫皮。夾具包括基座401、指套403和若干連接基座401與指套403的連桿402，連桿402與基座401和指套403均為固定連接，連桿402之間的角度大于30度，對雞爪趾間的鱗皮進行清理和研磨時，雞爪趾間的距離保持固定，方便滑塊506對雞爪趾間的鱗皮進行打磨。

固定架50上安裝有電動機501、傳動帶508、轉盤505、滑塊506和為拉簧的彈簧507，電動機501的右端上安裝有主動輪502，轉盤505的一側上固定安裝有與主動齒配合的從動輪503，傳動帶508連接主動輪502和從動輪503；彈簧507周向設置在轉盤505側面上，彈簧507的一端與轉盤505固定連接，彈簧507的另一端與滑塊506連接，滑塊506遠離彈簧507的一側上設有研磨齒516，讓滑塊506與轉盤505的距離可變，以適應雞爪趾間距離的變化，方便將趾間的鱗皮清理干凈。

固定架50、從動輪503、轉盤505和滑塊506內均設有容納水的容置空腔504，且容置空腔504均連通，滑塊506的輪齒周圍設有連通容置空腔504的通孔526，方便水將雞爪上的鱗皮沖洗干凈；且滑塊506的側面上設有若干滑槽，在各滑塊506受到離心力作用分離后，各滑塊506能受到拉簧的拉力沿滑槽回到原位。

本實施例中，操作時，將雞爪固定在夾具的基座401上，將雞爪的各個之間穿過指套403，連桿402讓雞爪的各個趾間保持35度，然后開啟傳送帶20和固定架50上的電動機501，此時傳送帶20開始傳送夾具和雞爪，同時電動機501的動力輸出端帶動主動輪502轉動，主動輪502帶動傳送帶20轉動，傳送帶20帶動從動輪503轉動，從動輪503帶動轉盤505轉動，轉盤505轉動的過程中帶動滑塊506和彈簧507轉動，此時滑塊506受到離心力的作用，滑塊506向外分散，彈簧507的拉力使滑塊506繞轉盤505作圓周運動；此時雞爪的趾間靠近滑塊506，滑塊506上的研磨齒516與雞爪上的鱗皮接觸，一直轉動的滑塊506帶動研磨齒516打磨雞爪趾間的鱗皮，同時液壓裝置30帶動整個固定架50向上移動，移動的過程中此讓滑塊506不斷的靠近雞爪的掌心，此時雞爪的趾間間距不斷變小，滑塊506在彈簧507的拉力作用下沿滑槽移動，滑塊506不斷的靠近轉盤505轉動，轉動的滑塊506還在不斷的打磨趾間的鱗皮，同時，轉動的轉盤505和滑塊506讓容置空腔504內的水受離心力的作用，水從滑塊506上的通孔526處流出，對雞爪趾間上的鱗皮進行沖擊和清理，直到滑塊506上的研磨齒516將雞爪的趾間根部上的鱗皮打磨清洗干凈，即可下移液壓裝置30，下移過程中，研磨齒516還在打磨鱗皮，水還在沖洗雞爪上的鱗皮，保證鱗皮與雞爪完全分離，雞爪保持潔凈，然后繼續打磨雞爪的其他趾間部位即可。

以上所述的僅是本發明的實施例，方案中公知的具體結構和/或特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
