本實用新型涉及水產品加工設備領域，具體地說是一種蝦仁清洗裝置。

背景技術：

蝦被剝蝦機剝成蝦仁以后，蝦仁上仍然附著有蝦殼、須及尚未剝除干凈的部分。通常都是通過人工將蝦仁放置到篩網中，然后置于水中漂洗。這樣就存在一個問題，即蝦仁撈起瀝干時仍有不少雜質吸附在上方，并未漂洗干凈，后續還是需要人工挑揀。這樣就增加了處理工序。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種可將蝦仁與雜質分層從而除去雜質的蝦仁清洗裝置。

為了解決上述技術問題，本實用新型采用的技術方案為：蝦仁清洗裝置，包括內筒、外筒、電機和濾網，所述內筒設置在外筒內，所述內筒上密布有孔，所述電機設置在外筒下方，所述電機與內筒可拆卸地連接且電機驅動內筒轉動，所述濾網沿內筒徑向設置在內筒內，濾網的位置位于內筒中上部。

進一步的，所述電機的輸出軸上設有外螺紋，所述內筒的底部設有通孔，通孔內設有內螺紋。

進一步的，所述外筒的上方設有進水口，外筒底部設有出水口。

進一步的，所述內筒上的孔沿外壁向內壁方向呈喇叭狀。

進一步的，所述濾網的兩端設有掛鉤，所述掛鉤懸掛在內筒壁的孔內。

進一步的，還包括機殼，所述機殼包括機身和面蓋，所述內筒、外筒和電機均設置在機身內，所述面蓋與機身連接并覆蓋住外筒。

進一步的，所述濾網的材質為柔性材料。

本實用新型的有益效果在于：將待清洗的蝦仁放入內筒內，內筒放入盛有水的外筒中后，電機驅動內筒轉動，使得蝦仁與雜質分層，蝦仁留在內筒底部，雜質被濾網兜住，將濾網取下即可實現蝦仁與雜質的分離。

附圖說明

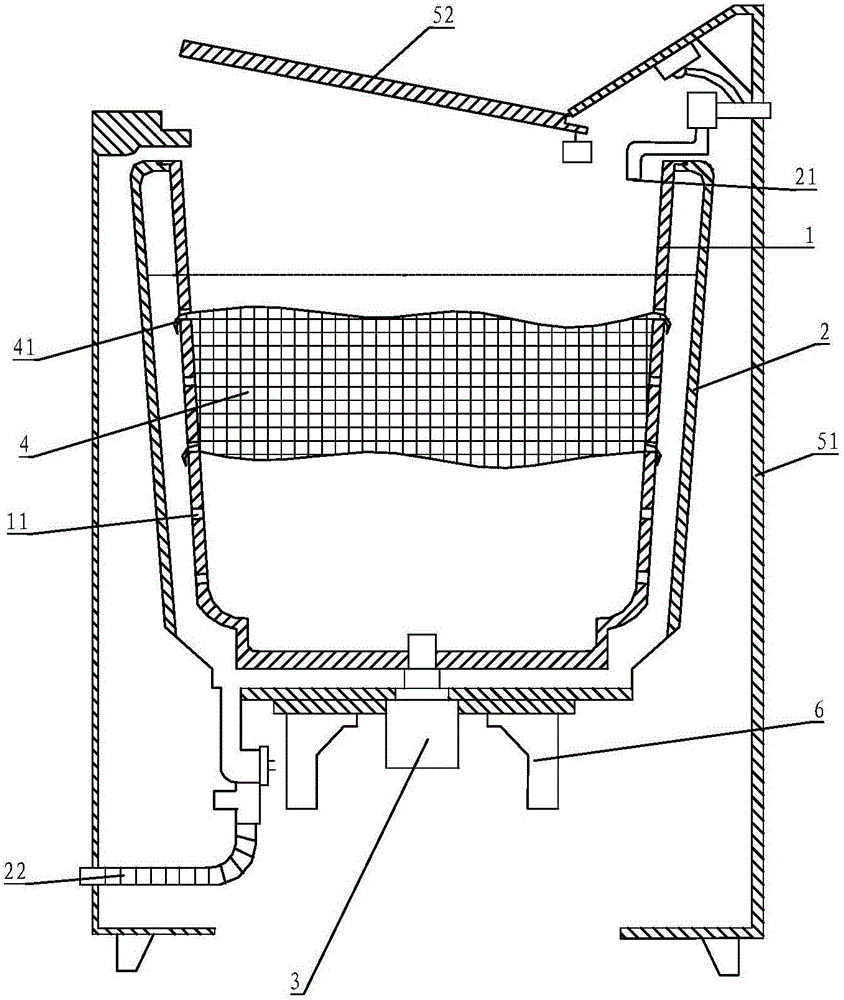

圖1為本實用新型實施例蝦仁清洗裝置的結構示意圖。

標號說明：

1、內筒；11、孔；2、外筒；21、進水口；22、排水管；3、電機；4、濾網；41、掛鉤；51、機身；52、面蓋；6、平衡塊。

具體實施方式

為詳細說明本實用新型的技術內容、所實現目的及效果，以下結合實施方式并配合附圖予以說明。

本實用新型最關鍵的構思在于：將待清洗的蝦仁放入內筒內，內筒放入盛有水的外筒中后，電機驅動內筒轉動，使得蝦仁與雜質分層，蝦仁留在內筒底部，雜質被濾網兜住，將濾網取下即可實現蝦仁與雜質的分離。

請參照?qǐng)D1，蝦仁清洗裝置，包括內筒1、外筒2、電機3和濾網4，所述內筒設置在外筒內，所述內筒上密布有孔11，所述電機設置在外筒下方，所述電機與內筒可拆卸地連接且電機驅動內筒轉動，所述濾網沿內筒徑向設置在內筒內，濾網的位置位于內筒中上部。

從上述描述可知，本實用新型的有益效果在于：將待清洗的蝦仁放入內筒內，內筒放入盛有水的外筒中后，電機驅動內筒轉動，使得蝦仁與雜質分層，蝦仁留在內筒底部，雜質被濾網兜住，將濾網取下即可實現蝦仁與雜質的分離。

進一步的，所述電機的輸出軸上設有外螺紋，所述內筒的底部設有通孔，通孔內設有內螺紋。

由上述描述可知，內筒與電機螺紋連接，可方便的將內筒取下，由于內筒上密布有孔，蝦仁即可被瀝干，避免人工將蝦仁從水中撈出造成蝦仁的機械損傷。

進一步的，所述外筒的上方設有進水口21，外筒底部設有出水口。

由上述描述可知，進水口設置在外筒的上部，出水口設置在外筒的底部，出水口與排水管22連接，進、排水方便。

進一步的，所述內筒上的孔沿外壁向內壁方向呈喇叭狀。

由上述描述可知，內筒上的孔沿外壁向內壁方向呈喇叭狀，可使內筒內的水快速向外流出，同時，喇叭狀孔具有的流線型外形，可減小對蝦仁的損傷。

進一步的，所述濾網的兩端設有掛鉤41，所述掛鉤懸掛在內筒壁的孔內。

由上述描述可知，濾網通過兩端的掛鉤與內筒上的孔連接，可方便的拆裝。

進一步的，還包括機殼，所述機殼包括機身51和面蓋52，所述內筒、外筒和電機均設置在機身內，所述面蓋與機身連接并覆蓋住外筒。

由上述描述可知，設置機殼，可使內筒、外筒和電機免于暴露在空氣中，延長其使用壽命。

進一步的，所述濾網的材質為柔性材料。

由上述描述可知，采用柔性材料制作濾網，優選采用蠶絲織物，在內筒轉動下，濾網跟雜質運動方向一致使得雜質逐漸貼近濾網，從而將雜質網住。

進一步的，所述外筒底部還設有平衡塊6，以防止內筒轉動時外筒劇烈晃動。

請參照?qǐng)D1，本實用新型的實施例為：蝦仁清洗裝置，包括內筒1、外筒2、電機3和濾網4，所述內筒設置在外筒內，所述內筒上密布有孔11，所述電機設置在外筒下方，所述電機與內筒可拆卸地連接且電機驅動內筒轉動，所述濾網沿內筒徑向設置在內筒內，濾網的位置位于內筒中上部。所述電機的輸出軸上設有外螺紋，所述內筒的底部設有通孔，通孔內設有內螺紋。所述外筒的上方設有進水口，外筒底部設有出水口。所述內筒上的孔沿外壁向內壁方向呈喇叭狀。所述濾網的兩端設有掛鉤41，所述掛鉤懸掛在內筒壁的孔內。還包括機殼，所述機殼包括機身51和面蓋52，所述內筒、外筒和電機均設置在機身內，所述面蓋與機身連接并覆蓋住外筒。所述濾網的材質為蠶絲。所述外筒底部還設有平衡塊6。

綜上所述，本實用新型提供的蝦仁清洗裝置的有益效果在于：將待清洗的蝦仁放入內筒內，內筒放入盛有水的外筒中后，電機驅動內筒轉動，使得蝦仁與雜質分層，蝦仁留在內筒底部，雜質被濾網兜住，將濾網取下即可實現蝦仁與雜質的分離；內筒與電機螺紋連接，可方便的將內筒取下，由于內筒上密布有孔，蝦仁即可被瀝干，避免人工將蝦仁從水中撈出造成蝦仁的機械損傷；進水口設置在外筒的上部，排水口設置在外筒的底部，進、排水方便；濾網通過兩端的掛鉤與內筒上的孔連接，可方便的拆裝；設置機殼，可使內筒、外筒和電機免于暴露在空氣中，延長其使用壽命；采用蠶絲織物作為濾網，在內筒轉動下，濾網跟雜質運動方向一致使得雜質逐漸貼近濾網，從而將雜質網??；外筒底部設有平衡塊，可防止內筒轉動時外筒劇烈晃動。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等同變換，或直接或間接運用在相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
