本實用新型涉及水產品清洗裝置，具體涉及一種間歇式海參洗腸機。

背景技術：

海參是一種營養豐富的海珍品，而海參在進行烹飪或加工之前，需要對其進行清洗，海參腸是海參中最難處理的部分，同時也是營養價值最高的，它能起到消炎、殺菌、抗輻射、抗腫瘤等作用。近幾年，海參腸的營養價值逐漸被人們認同，特別是在日本，海參腸享有三大美食的“美譽”。但由于現在還沒有能夠徹底對海參腸進行清洗的自動化設備，因此對于海參腸的清洗仍采用人工操作的方式，這種方式工作效率低，人工成本高，極大地制約了生產、加工的效率以及產品的品質，阻礙了海參產業的發展。

技術實現要素：

針對上述存在的問題，本實用新型提出了一種間歇式海參洗腸機，清洗效率高，清洗效果好，且對于沖洗液可循環利用，減少了水資源的浪費。

為了實現上述的目的，本實用新型采用以下的技術方案：

間歇式海參洗腸機，包括進料系統、清洗筒、循環系統，所述進料系統包括進料斗、進料管和進料通道，所述進料管連接于所述進料斗和所述進料通道之間，所述進料通道下端與所述清洗筒上端相連通，所述清洗筒內從上至下設有裝料板和若干分隔板，所述裝料板、分隔板包括中心固定板和兩側轉動板，所述清洗筒外壁上設有弧形導軌，所述兩側轉動板通過滑塊與所述弧形導軌間滑動連接，所述裝料板與所述清洗筒上部形成裝料腔，所述分隔板與分隔板、分隔板與裝料板之間形成清洗腔，所述清洗腔上部設有噴淋管，所述分隔板上設有轉動軸，所述轉動軸上連有攪拌桿，所述攪拌桿上靠近所述分隔板一側設有刷毛，所述清洗筒兩側設有排污管，所述排污管通過所述清洗筒側壁上的若干排污口與所述清洗筒相通，所述排污管下端連有所述循環系統，所述循環系統包括凈水箱和回流管，所述凈水箱包括沉泥箱和溢流箱，所述沉泥箱上端與所述排污管下端相連，所述沉泥箱通過上部側壁設有溢流口與所述溢流箱相連，所述溢流箱上設有所述回水管，所述回水管與所述噴淋管相連，所述清洗筒下端設有出料口。

優選的，所述進料斗和進料管的連通處設有開合板。

優選的，所述進料通道為釘耙狀，所述進料通道的水平段內設有豎直推板，所述豎直推板上連有推拉桿，所述推拉桿與氣缸相連。

優選的，所述裝料腔的側壁為透明板。

優選的，所述排污口設于所述分隔板側邊緣。

優選的，所述分隔板至少設有4個，所述攪拌桿設有3個，所述攪拌軸連有轉動電機。

優選的，所述分隔板、裝料板均為從中心向四周傾斜向下的圓弧板。

優選的，所述排污口、溢流口上設有過濾網。

優選的，所述沉泥箱和溢流箱底部設有開口，所述回流管上設有流量調節閥和壓力泵。

由于采用上述的技術方案，本實用新型的有益效果是：本實用新型通過裝料腔量取鋪滿裝料板的海參腸量，然后調節滑塊將兩側轉動板放下，使得海參腸進入清洗腔進行清洗，避免了海參腸過多堆積難以洗凈，且設有多級清洗腔，通過攪拌桿帶動刷毛一方面避免海參腸的堆積，另一方面提高了洗凈度，同時設有循環系統，對于沖洗液可去除泥沙后循環利用，避免了水資源的浪費。

附圖說明

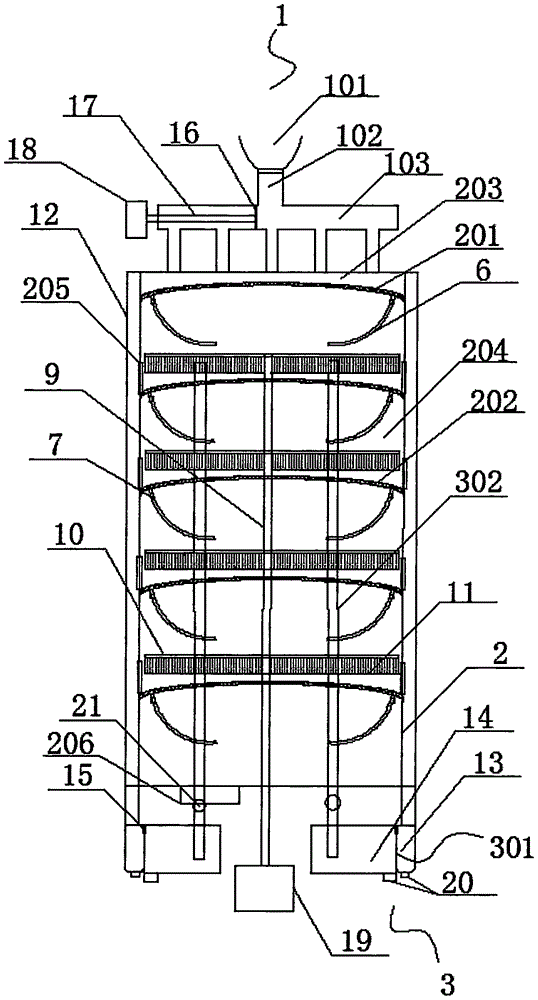

圖1為本實用新型的結構示意圖；

圖2為本實用新型的側視圖；

圖3為裝料板或分隔板的結構示意圖；

圖中：1進料系統、101進料斗、102進料管、103進料通道、2清洗筒、201裝料板、202分隔板、203裝料腔、204清洗腔、205排污口、206出料口、3循環系統、301凈水箱、302回水管、4中心固定板、5兩側轉動板、6弧形導軌、7滑塊、8噴淋管、9轉動軸、10攪拌桿、11刷毛、12排污管、13沉泥箱、14溢流箱、15溢流口、16豎直推板、17推拉桿、18氣缸、19轉動電機、20出口、21流量調節閥、22壓力泵。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述。基于本實用新型的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

間歇式海參洗腸機，參照圖1至圖3所示，包括進料系統1、清洗筒2、循環系統3，所述進料系統1包括進料斗101、進料管102和進料通道103，所述進料管102連接于所述進料斗101和所述進料通道103之間，所述進料通道103為釘耙狀，所述進料通道103的水平段內設有豎直推板16，所述豎直推板16上連有推拉桿17，所述推拉桿17與氣缸18相連，所述進料通道103下端與所述清洗筒2上端相連通，所述清洗筒2內從上至下設有裝料板201和至少4個分隔板202，所述分隔板202)、裝料板201均為從中心向四周傾斜向下的圓弧板，所述裝料板201和分隔板202均包括中心固定板4和兩側轉動板5，所述清洗筒2外壁上設有弧形導軌6，所述兩側轉動板5通過滑塊7與所述弧形導軌6間滑動連接，所述裝料板201與所述清洗筒2上部形成裝料腔203，所述裝料腔203的側壁為透明板，所述分隔板202與分隔板202、分隔板202與裝料板201之間形成清洗腔204，所述清洗腔204上部設有噴淋管8，所述分隔板202上設有轉動軸9，所述轉動軸9上連有3個攪拌桿10，所述攪拌軸9連有轉動電機19，所述攪拌桿10上靠近所述分隔板202一側設有刷毛11，所述清洗筒2兩側設有排污管12，所述排污管12通過所述清洗筒2側壁上的若干排污口205與所述清洗筒2相通，所述排污口205設于所述分隔板202側邊緣，所述排污管12下端連有所述循環系統3，所述循環系統3包括凈水箱301和回流管302，所述凈水箱301包括沉泥箱13和溢流箱14，所述沉泥箱13上端與所述排污管12下端相連，所述沉泥箱13通過上部側壁設有溢流口15與所述溢流箱14相連，所述排污口205、溢流口15上設有過濾網，所述溢流箱14上設有所述回水管302，所述回水管302與所述噴淋管8相連，所述沉泥箱13和溢流箱14底部設有開口20，所述回水管302上設有流量調節閥21和壓力泵22，所述清洗筒2下端設有出料口206。

具體的，本實用新型使用時，先將海參腸置于進料斗中，打開開合板，通過氣缸推動推拉桿帶動推板使得海參腸均勻的從下料通道進入裝料腔內，由于裝料腔的側壁為透明可視的，可直觀判斷海參腸的投入量，投入適宜的海參腸量后(平鋪滿裝料板上5-10mm厚)，閉合開合板，關閉氣缸，滑動裝料腔外壁弧形導軌上的滑塊，使得兩側轉動板下放，其中中心固定板的外邊緣固定連接在清洗筒的內壁，裝料腔內的海參腸進入下方的清洗腔，然后將兩側轉動板恢復原狀。繼續打氣缸對裝料腔進行填料，同時打開轉動電機、流量調節閥和壓力泵，對清洗腔內的海參腸進行清洗，由于分隔板為從中心向四周傾斜向下的弧形板，在清洗的過程中，水流攜帶泥沙通過排污口進入排污管，排污口上的過濾網可避免海參腸漏出，污水進入沉泥箱內，泥沙在重力作用下沉降，由于溢流口所處位置較高且設有過濾網，可有效過濾泥沙，然后溢流箱內的水通過壓力泵再次被送入清洗腔內，提高了水資源的利用率。

待裝料腔裝料完成后，關閉氣缸、轉動電機、壓力泵和流量調節閥，采用同樣的方法將清洗腔內的海參腸下放到下一級清洗腔內，并將裝料腔內的海參腸下放到下方的清洗腔內，然后以同樣的步驟進行填料和清洗，如此循環至海參腸經過多次清洗從下方的出料口收集。

本實用新型通過裝料腔取適量的海參腸，避免海參腸過多堆積，便于清洗，且設有多級清洗腔，通過攪拌桿帶動刷毛一方面避免海參腸的堆積，另一方面提高了洗凈度。

同時設有循環系統，可將沖洗液中的泥沙沉降過濾后循環利用，避免了水資源的浪費，沉泥箱和溢流箱下方均設有出口，可及時清理泥沙以及更換新的沖洗液。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
