本實用新型涉及食品的加工設備，特別是涉及一種干果炒制機。

背景技術：

炒貨機是烘炒食品的機械，常用作烘炒栗子、炒花生、瓜子、核桃等食品，但現有的炒貨機翻炒效率低且維修不方便。

技術實現要素：

為克服上述不足，本實用新型提供了一種可提高翻炒效率且維修方便的干果炒制機。

本實用新型采用的技術方案是：一種干果炒制機，包括機臺，設置在機臺上的儲熱筒及滾筒，所述儲熱筒包圍滾筒，所述機臺下設置有對滾筒加熱的加熱裝置，所述滾筒內設有沿筒體內壁旋繞的攪拌葉，所述攪拌葉通過馬達以皮帶帶動旋轉，翻炒物可通過滾筒一側之開口倒入由滾筒內由攪拌葉進行攪拌而均勻加熱翻炒，所述滾筒開口外側設置有倒入口，所述滾筒的底部設有由外側向中央升高傾斜的轉折導槽，所述轉折導槽與攪拌葉內端抵接。

作為上述方案的進一步設置，所述滾筒開口下側設有一篩選裝置，所述篩選裝置由一開口朝上的長型盒體組成，所述長型盒體的開口處設置一網體，所述盒體的側壁上設置插腳，所述插腳可插結合機臺上的插套。

作為上述方案的進一步設置，所述帶動機構的機箱抽取式箱門。

作為上述方案的進一步設置，所述儲熱筒上設置有感應溫度的溫度表。

本實用新型具可以提高炒制機的翻炒效率，且維修方便。

附圖說明

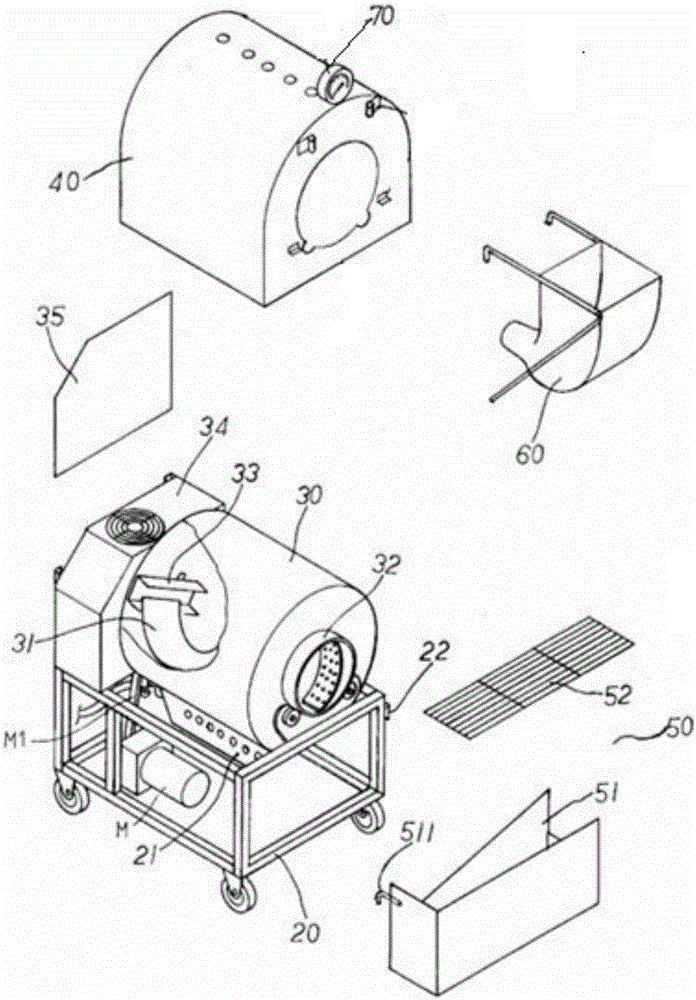

圖1為本實用新型的結構示意圖；

圖2為本實用新型的剖視圖。

圖中：20、機臺；21、加熱裝置；22、插套；30、滾筒；31、攪拌葉；32、開口；33、轉折導槽；34、機箱；35、抽取式箱門；40、儲熱筒；50、篩選裝置；51、長型盒體；511、插腳；52、網體；60、倒入口；70、溫度表；M、馬達；M1、皮帶。

具體實施方式

下面結合附圖及實施例對本實用新型做進一步描述。

如圖1、圖2所示，一種干果炒制機，包括機臺20，設置在機臺20上的儲熱筒40及滾筒30，所述儲熱筒40包圍滾筒30，所述機臺20下設置有對滾筒30加熱的加熱裝置21，所述滾筒30內設有沿筒體內壁旋繞的攪拌葉31，所述攪拌葉31通過馬達M以皮帶M1帶動旋轉，翻炒物可通過滾筒30一側之開口32倒入由滾筒30內由攪拌葉31進行攪拌而均勻加熱翻炒，所述滾筒30開口32外側設置有倒入口60，所述滾筒30的底部設有由外側向中央升高傾斜的轉折導槽33，所述轉折導槽33與攪拌葉31內端抵接，所述滾筒30開口32下側設有一篩選裝置50，所述篩選裝置50由一開口朝上的長型盒體51組成，所述長型盒體51的開口處設置一網體52，所述盒體51的側壁上設置插腳511，所述插腳511可插結合機臺20上的插套22，所述帶動機構的機箱34為抽取式箱門35，所述儲熱筒40上設置有感應溫度的溫度表70。

本實用新型的翻炒物可由滾筒30開口32外側的倒入口60轉折倒入滾筒30內，由攪拌葉31向內導引攪拌而均勻加熱翻炒，由儲熱筒40上的溫度表70可便利于翻炒時各種加熱條件之控制；而在滾筒30底部設有由外側向中央升高傾斜的轉折導槽33與攪拌葉31內側端抵接，可承接由攪拌葉31導引移往內側的翻炒物加以轉折再反向?qū)б鄢鰸L筒30的中央，避免集中在滾筒30末端，而提高翻炒效率；當翻炒物炒熟時可切換滾筒11之轉向，藉由反向螺旋導引使翻炒物向外移動而掉出滾筒開口32，即由位于開口32下側的篩選裝置50直接承接并由其網體52進行篩選；而其帶動機構之機箱34以抽取式箱門35設計可方便維修。
