本發明涉及生活用品，尤其涉及一種切果器。

背景技術：

隨著生活水平的提高，人們每天需要食用水果，達到補充維生素的效果。在水果加工過程中，現代人追求簡單方便實用的處理工具，如削皮、切片、去核、刨絲等步驟都需要使用不同的工具才能實現。在加工具有果核的水果（如牛油果）時，通常用水果刀將其切成兩半，再分別將切后的果核挖出，此時，果核被切開；由于人工操作，使得切果過程復雜，降低了切果效率以及切果可靠性。

技術實現要素：

本發明針對以上問題，提供了一種結構簡單，方便操作，提高切果可靠性的切果器。

本發明的技術方案是：包括旋切組件和支撐座，所述旋切組件包括切刀座、支撐架和切刀組，所述切刀座呈環形、且具有內圈和外圈，所述切刀座為空心結構，

所述支撐架設在切刀座的下方，

所述切刀組活動設在切刀座內；

所述支撐座包括座體和升降機構，所述座體位于切刀座的下方，所述升降機構位于座體的下部，所述座體的頂面中間設有容置槽，所述容置槽的槽口口徑小于切刀座的內圈孔徑，所述容置槽的中心與切刀座的中心位于同一直線上，所述容置槽的中間設有頂針，所述頂針伸入切刀座的內圈內。

所述切刀組包括切刀、推桿、彈簧，

所述切刀座的外圈設有穿孔，內圈的內壁設有刀孔，所述切刀位于刀孔內，所述推桿位于穿孔內，所述彈簧連接所述切刀和推桿；

所述切刀的底部設有滑桿，所述切刀座內設有滑槽，所述滑桿位于滑槽內。

所述切刀組包括切刀，所述切刀的頂面設有旋桿、底面設有滑柱，所述旋桿和滑柱的中心線位于同一直線上；

所述切刀座的頂部設有若干環孔，相鄰環孔之間設有滑孔；切刀座的底部設有若干環槽，相鄰環槽之間設有直槽；所述環孔與環槽一一對應，所述滑孔與直槽一一對應；

所述旋桿位于環孔內，所述滑柱位于環槽內。

所述升降機構包括氣缸和框座，所述框座的截面呈U形，所述支撐座位于框座內，所述框座設在氣缸上。

所述氣缸的底面設有旋轉平臺。

所述升降機構包括一對楔塊，所述座體的底面中間設有長條形槽，所述長條形槽的頂面兩端為對稱且向上設置的斜面、中間為直面，所述楔塊一一對應設在長條形槽的兩端。

一對楔塊之間設有彈性拉繩。

所述容置槽的槽口邊緣與內圈的底口邊緣之間設有波紋管。

所述切刀座包括上刀座和下刀座，所述上刀座和下刀座的四周設有相對應的法蘭環，所述法蘭環上設有連接孔，所述連接孔通過螺栓連接。

本發明在工作中，首先將水果插入頂針放置在支撐座內（果核固定在頂針上）；再切刀組動作，切刀可通過兩種方式動作，

其一為：切刀在推桿推動的作用下，彈簧頂緊，使得切刀接觸果核，通過對支撐座進行旋轉動作，將水果切成兩半；

其二為：通過旋桿帶動切刀從最外側的環孔依次向內移動（旋桿經過滑孔），直至切刀接觸果核，旋桿在環孔內動作，將水果切成兩半；

最后，升降機構動作，將果核分別與水果上半部和下半部進行分離，升降機構動作時，切刀位于水果內，起到阻擋分離的效果。

本發明有效去除果核，動作可靠。

附圖說明

圖1是本發明第一種實施方式的結構示意圖，

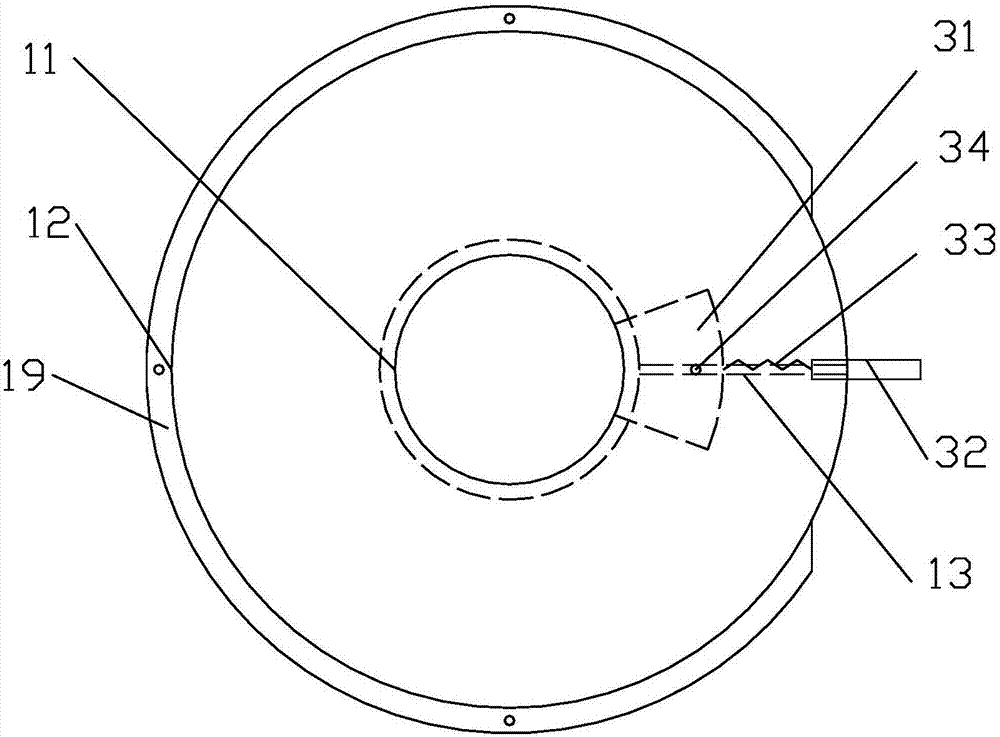

圖2是圖1中切刀座的結構示意圖，

圖3是本發明第二種實施方式的結構示意圖，

圖4是圖3中切刀座的結構示意圖，

圖5是升降機構的第一種實施方式的結構示意圖，

圖6是升降機構的第二種實施方式的結構示意圖，

圖7是圖6中座體的結構示意圖；

圖中1是切刀座，11是內圈，12是外圈，13是滑槽，14是環孔，15是滑孔，16是長條形槽，17是上刀座，18是下刀座，19是法蘭環；

2是支撐架，

3是切刀組，31是切刀，32是推桿，33是彈簧，34是滑桿，35是旋桿，36是滑柱，

4是支撐座，41是座體，410是容置槽，42是升降機構，421是氣缸，422是框座，423是楔塊，

5是頂針，6是旋轉平臺，7是彈性拉繩，8是波紋管。

具體實施方式

本發明如圖1-7所示，包括旋切組件和支撐座，所述旋切組件包括切刀座1、支撐架2和切刀組3，所述切刀座1呈環形、且具有內圈11和外圈12，所述切刀座為空心結構，

所述支撐架2設在切刀座的下方，

所述切刀組3活動設在切刀座內；

所述支撐座4包括座體41和升降機構42，所述座體41位于切刀座1的下方，所述升降機構42位于座體41的下部，所述座體41的頂面中間設有容置槽410，所述容置槽410的槽口口徑小于切刀座1的內圈孔徑，所述容置槽410的中心與切刀座1的中心位于同一直線上，所述容置槽410的中間設有頂針5，所述頂針5伸入切刀座的內圈內，頂針用于固定果核。

本發明通過將水果固定在座體上，旋切組件起到將水果進行分離，最后，升降機構動作實現將水果分離成上半部、果核和下半部。

如圖1-2所示，本發明的第一種實施方式為：所述切刀組3包括切刀31、推桿32、彈簧33，

所述切刀座1的外圈12設有穿孔，內圈11的內壁設有刀孔，所述切刀31位于刀孔內，所述推桿32位于穿孔內，所述彈簧33連接所述切刀和推桿；

所述切刀31的底部設有滑桿34，所述切刀座內設有滑槽13，所述滑桿34位于滑槽13內，起到對切刀的可靠導向作用。

切刀通過推桿推動，彈簧擠壓使得切刀壓入水果直至接觸果核，再通過對座體的旋轉動作（可人工動作），將水果分離成上半部和下半部。

如圖3-4所示，本發明的第二種實施方式為：所述切刀組3包括切刀31，所述切刀的頂面設有旋桿35、底面設有滑柱36，所述旋桿和滑柱的中心線位于同一直線上；

所述切刀座1的頂部設有若干環孔14，相鄰環孔之間設有滑孔15；切刀座的底部設有若干環槽，相鄰環槽之間設有直槽；所述環孔與環槽一一對應，所述滑孔與直槽一一對應,便于旋桿和滑柱動作，圖中環槽和直槽未示出；

所述旋桿35位于環孔內，所述滑柱36位于環槽內。

切刀設置旋桿和滑柱，使得切刀可靠滑動；切刀通過旋桿人工帶動，從最外側的環孔依次向內移動（旋桿經過滑孔），能夠適應不同規格尺寸的水果，直至切刀接觸果核，旋桿在環孔內動作，將水果切成兩半。

所述升降機構42包括氣缸421和框座422，所述框座的截面呈U形，所述支撐座位于框座內，所述框座設在氣缸上；通過氣缸上的框座帶動座體，使得水果升降動作，由于水果分離成上半部和下半部，此時，切刀起到位于水果內，升降機構升降動作，將上半部和下半部分別和果核分離。由于在升降過程中，切刀只能接觸水果的部分面，因此，在升降過程中，一邊升降動作，一邊旋轉水果，使得上半部和下半部可完全與果核分離。

所述氣缸的底面設有旋轉平臺6；設置旋轉平臺，使得座體內的水果旋轉動作，適應切刀固定的工作狀態。

所述升降機構42包括一對楔塊423，所述座體的底面中間設有長條形槽16，所述長條形槽的頂面兩端為對稱且向上設置的斜面、中間為直面，所述楔塊一一對應設在長條形槽的兩端。

工作中，通過一對楔塊在兩端滑動，使得座體升降動作，將上半部和下半部分別和果核分離。

一對楔塊之間設有彈性拉繩7，使得一對楔塊之間位置相對固定，動作可靠。

所述容置槽的槽口邊緣與內圈的底口邊緣之間設有波紋管8；設置波紋管，使得切刀座和座體連接可靠，同時，實現在切果時，將果汁可靠收集至座體內。

所述切刀座1包括上刀座17和下刀座18，所述上刀座和下刀座的四周設有相對應的法蘭環19，所述法蘭環上設有連接孔，所述連接孔通過螺栓連接；切刀座采用分體式加工，方便拆卸、安裝。
