本發明屬于廚具技術領域，涉及一種洗菜池，特別是一種改進的多功能果蔬清洗裝置。

背景技術：

現有的果蔬清洗的方式是將果蔬裝入洗菜桶內，模仿洗衣機的方法，讓波輪攪動果蔬和水在水槽中轉動，利用水流與果蔬的相對運動，沖擊污垢與果蔬分離，達到清洗的效果。這種清洗方式，果蔬與果蔬、果蔬與桶之間相對運動摩擦會對果蔬造成較大的損傷，果蔬破損后有毒物質進入果蔬內部，造成果蔬二次污染。

另外一種清洗果蔬的方式是將果蔬裝入筐中，讓筐帶動果蔬在水槽中擺動，達到清洗的效果。這種果蔬清洗機方法，需要一個復雜的運動轉換機構，將轉動轉換為擺動，果蔬不易清洗干凈，原因是在整個清洗過程中，果蔬將在水流作用下跟隨動作，導致果蔬與水之間的相對運動很小，而且，位于菜筐中部的菜由于外部蔬菜的阻擋，接受不到水流的沖擊，影響清洗效果。并且現有的果蔬清洗裝置還存在功能單一的缺陷。

技術實現要素：

本發明的目的是針對現有的技術存在上述問題，提出了一種通過葉輪攪動水流進行主動的水流清洗方式，同時增設臭氧氧化、超聲波清洗、抖動清洗、提籃控水、切菜板等多項功能的改進的多功能果蔬清洗裝置。

本發明的目的可通過下列技術方案來實現：改進的多功能果蔬清洗裝置，包括清洗池，所述清洗池的頂部敞口上鉸接有池口蓋板，所述清洗池的頂部敞口的外周設置操作沿，所述操作沿上設置水龍頭，所述清洗池的后側壁上連通進水管，所述清洗池的底部連通排水管，所述排水管上設置排水閥，所述清洗池的底部設置底杯，所述清洗池通過底部通口與所述底杯相連通，所述底部通口上設置防護網，所述底杯內設置葉輪，所述葉輪的轉軸由轉動電機驅動連接，所述清洗池的前側壁外設置臭氧發生器，所述臭氧發生器的噴氣嘴嵌入所述清洗池的前側壁與其內腔相連通，所述清洗池的底部兩邊壁外設置超聲波發射裝置，所述超聲波發射裝置通過膠水與超聲波安裝板相連接，再將超聲波安裝板與所述清洗池底部相連接，所述清洗池的內腔中放置果蔬籃，所述清洗池的兩側壁外均設置升降電機，所述果蔬籃的兩側連接升降鏈條，所述升降鏈條穿過所述清洗池的頂側邊沿由所述升降電機驅動連接，所述清洗池的一側壁外設置豎立收納槽，所述豎立收納槽的槽口開設在操作沿上，所述豎立收納槽中放置便捷案板，所述豎立收納槽的兩側邊設置豎立滑軌，所述便捷案板的底邊鉸接有翻折板，所述翻折板的兩側設置滑輪，所述滑輪嵌入所述豎立滑軌內形成滑動連接，所述便捷案板的頂邊上設置把手。

本改進的多功能果蔬清洗裝置的使用方法為，翻起池口蓋板，將果蔬放入果蔬籃中，通過水龍頭或進水管向清洗池內腔中注水至沒過果蔬籃，蓋合池口蓋板，啟動轉動電機驅動葉輪運轉，以攪動內腔中的水對果蔬進行清洗。通過防護網防止大物件落入底杯內損壞葉輪葉片，防護網的上方為果蔬籃，兩者之間有一定的距離。浸泡或清洗過程中可開啟臭氧發生器向水中噴射臭氧，以消除果蔬上攜帶的殘留農藥；還可開啟超聲波發射器用于產生氣體和超聲波，所述氣體在清洗過程中形成氣泡，超聲波將能量傳遞給清洗液，使得氣泡破裂產生沖擊力，從而利用所述沖擊力對待清洗物進行清洗。經過一段時間的水流清洗，停止葉輪轉動，此時水流中帶動的泥沙雜質仍有一小部分沉淀至果蔬表面，開啟升降電機通過升降鏈條帶動果蔬籃在水中上下抖動幾次，將果蔬表面余留的臟污徹底抖落，最后利用升降電機將果蔬籃徹底拉出水面。手持把手將便捷案板由豎立收納槽中提出，同步便捷案板底邊的翻折板的滑輪沿豎立滑軌滑移，直至便捷案板全部抽出后直角翻折放置在池口蓋板或操作臺上，此時滑輪仍卡接于豎立滑軌內，由此可在便捷案板上進行切菜等操作，同時節省了操作占用面積。

在上述的改進的多功能果蔬清洗裝置中，所述升降鏈條的內端連接卡鉤，所述果蔬籃的兩側壁上設置卡槽，所述卡鉤鉤入所述卡槽中形成可拆卸連接。卡鉤與卡槽勾連后，通過升降電機拉回或放出升降鏈條以達到帶動果蔬籃在清洗池中升降位移的操作；卡鉤與卡槽拆離后，使果蔬籃形成獨立狀態，可由清洗池內取出。

在上述的改進的多功能果蔬清洗裝置中，所述水龍頭具有進水管，所述進水管的底端設置轉向接口，所述進水管的末端設置噴灑頭，所述噴灑頭上設置水量調節端蓋。通過轉向接口可施力旋擰水龍頭的方向，以使水龍頭實現讓位或向清洗池注水的靈活位置轉換。通過旋擰水量調節端蓋可調控出水孔的數量及大小，由此調節出水形狀和出水流量。

在上述的改進的多功能果蔬清洗裝置中，所述進水管的下方連通溢水管，所述溢水管的排水方向朝下。當清洗池中的水量過滿時，排水管又處于封閉狀態，多余的水量可由溢水管排出，以避免水從清洗池敞口溢出。

在上述的改進的多功能果蔬清洗裝置中，所述清洗池后側壁的頂沿上設置轉軸，所述池口蓋板的邊沿處設置套環，所述套環套接在轉軸上形成轉動連接。

在上述的改進的多功能果蔬清洗裝置中，所述防護網呈上凸的圓拱形，所述防護網的網眼直徑為5mm至15mm。

與現有技術相比，本改進的多功能果蔬清洗裝置具有以下優點：

1、此裝置是一種由葉輪順時針轉動，帶動水流直接撥水沖洗果蔬表面以清除粘附在果蔬表面的污垢并且清洗果蔬的裝置，相比于現今噴射式的果蔬清洗裝置避免了水流在噴射管道中的能量損耗，既能節能，又能提高效率。

2、葉輪中心位置形成負壓區將果蔬吸附在負壓區上方的果蔬籃中，限制了果蔬在清洗槽中的位移從而增大水流對果蔬的沖洗力度，對果蔬進行更加有效的清洗，同時也減少了由于果蔬在清洗過程的碰撞而造成損傷，更是避免了果蔬損傷后，清洗下來的污垢及有毒有害物質從傷處進入果蔬內部，進行二次污染。

3、經過攪動水流的清洗方式，還配合上下抖動進一步清除沉淀中果蔬粘上的余塵。

4、增設臭氧氧化、超聲波清洗、提籃控水、切菜板等多項功能，并且整體裝置結構簡單，生產容易，成本較低。

附圖說明

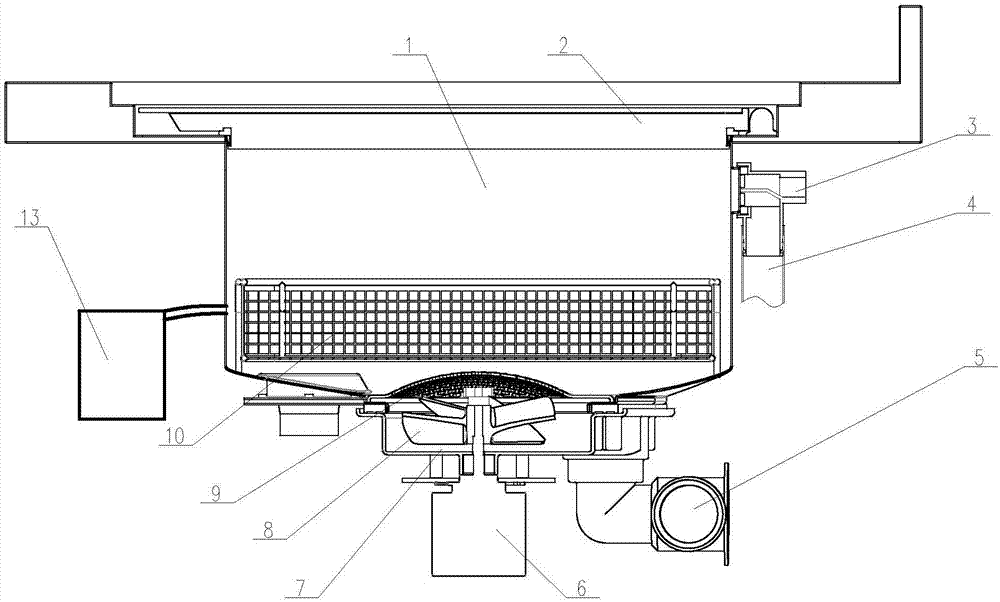

圖1是本改進的多功能果蔬清洗裝置主視結構示意圖。

圖2是本改進的多功能果蔬清洗裝置側視結構示意圖。

圖3是本改進的多功能果蔬清洗裝置中超聲波發射器安裝示意圖。

圖中，1、清洗池；2、池口蓋板；3、進水管；4、溢水管；5、排水管；6、轉動電機；7、底杯；8、葉輪；9、防護網；10、果蔬籃；11、升降鏈條；12、升降電機；13、臭氧發生器；14、豎立收納槽；15、便捷案板；16、翻折板；17、滑輪；18、超聲波發射器；19、超聲波安裝板；20、超聲波安裝密封圈。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1至圖3所示，本改進的多功能果蔬清洗裝置，包括清洗池1，清洗池1的頂部敞口上鉸接有池口蓋板2，清洗池1的頂部敞口的外周設置操作沿，操作沿上設置水龍頭，清洗池1的后側壁上連通進水管3，清洗池1的底部連通排水管5，排水管5上設置排水閥，清洗池1的底部設置底杯7，清洗池1通過底部通口與底杯7相連通，底部通口上設置防護網9，底杯7內設置葉輪8，葉輪8的轉軸由轉動電機6驅動連接，清洗池1的前側壁外設置臭氧發生器13，臭氧發生器13的噴氣嘴嵌入清洗池1的前側壁與其內腔相連通，清水池1的底部兩側設置超聲波發射器18，超聲波發射器18是采用市場上買到的現有產品，超聲波發射器18通過膠水與超聲波安裝板19相連接，再將超聲波安裝板穿過超聲波安裝密封圈20與所述清洗池底部(中間夾著硅膠墊圈)相連接，清洗池1的內腔中放置果蔬籃10，清洗池1的兩側壁外均設置升降電機12，果蔬籃10的兩側連接升降鏈條11，升降鏈條11穿過清洗池1的頂側邊沿由升降電機12驅動連接，清洗池1的一側壁外設置豎立收納槽14，豎立收納槽14的槽口開設在操作沿上，豎立收納槽14中放置便捷案板15，豎立收納槽14的兩側邊設置豎立滑軌，便捷案板15的底邊鉸接有翻折板16，翻折板16的兩側設置滑輪17，滑輪17嵌入豎立滑軌內形成滑動連接，便捷案板15的頂邊上設置把手。

本改進的多功能果蔬清洗裝置的使用方法為，翻起池口蓋板2，將果蔬放入果蔬籃10中，通過水龍頭或進水管3向清洗池1內腔中注水至沒過果蔬籃10，蓋合池口蓋板2，啟動轉動電機6驅動葉輪8運轉，以攪動內腔中的水對果蔬進行清洗。通過防護網9防止大物件落入底杯7內損壞葉輪8葉片，防護網9的上方為果蔬籃10，兩者之間有一定的距離。浸泡或清洗過程中可開啟臭氧發生器13向水中噴射臭氧，以消除果蔬上攜帶的殘留農藥；還可開啟超聲波發射器18用于產生氣體和超聲波，所述氣體在清洗過程中形成氣泡，超聲波將能量傳遞給清洗液，使得氣泡破裂產生沖擊力，從而利用所述沖擊力對待清洗物進行清洗。經過一段時間的水流清洗，停止葉輪8轉動，此時水流中帶動的泥沙雜質仍有一小部分沉淀至果蔬表面，開啟升降電機12通過升降鏈條11帶動果蔬籃10在水中上下抖動幾次，將果蔬表面余留的臟污徹底抖落，最后利用升降電機12將果蔬籃10徹底拉出水面。手持把手將便捷案板15由豎立收納槽14中提出，同步便捷案板15底邊的翻折板16的滑輪17沿豎立滑軌滑移，直至便捷案板15全部抽出后直角翻折放置在池口蓋板2或操作臺上，此時滑輪17仍卡接于豎立滑軌內，由此可在便捷案板15上進行切菜等操作，同時節省了操作占用面積。

升降鏈條11的內端連接卡鉤，果蔬籃10的兩側壁上設置卡槽，卡鉤鉤入卡槽中形成可拆卸連接。卡鉤與卡槽勾連后，通過升降電機12拉回或放出升降鏈條11以達到帶動果蔬籃10在清洗池1中升降位移的操作；卡鉤與卡槽拆離后，使果蔬籃10形成獨立狀態，可由清洗池1內取出。

水龍頭具有進水管3，進水管3的底端設置轉向接口，進水管3的末端設置噴灑頭，噴灑頭上設置水量調節端蓋。通過轉向接口可施力旋擰水龍頭的方向，以使水龍頭實現讓位或向清洗池1注水的靈活位置轉換。通過旋擰水量調節端蓋可調控出水孔的數量及大小，由此調節出水形狀和出水流量。

進水管3的下方連通溢水管4，溢水管4的排水方向朝下。當清洗池1中的水量過滿時，排水管5又處于封閉狀態，多余的水量可由溢水管4排出，以避免水從清洗池1敞口溢出。

清洗池1后側壁的頂沿上設置轉軸，池口蓋板2的邊沿處設置套環，套環套接在轉軸上形成轉動連接。

防護網9呈上凸的圓拱形，防護網9的網眼直徑為5mm至15mm。

本改進的多功能果蔬清洗裝置具有以下優點：

1、此裝置是一種由葉輪8順時針轉動，帶動水流直接撥水沖洗果蔬表面以清除粘附在果蔬表面的污垢并且清洗果蔬的裝置，相比于現今噴射式的果蔬清洗裝置避免了水流在噴射管道中的能量損耗，既能節能，又能提高效率。

2、葉輪8中心位置形成負壓區將果蔬吸附在負壓區上方的果蔬籃10中，限制了果蔬在清洗槽中的位移從而增大水流對果蔬的沖洗力度，對果蔬進行更加有效的清洗，同時也減少了由于果蔬在清洗過程的碰撞而造成損傷，更是避免了果蔬損傷后，清洗下來的污垢及有毒有害物質從傷處進入果蔬內部，進行二次污染。

3、經過攪動水流的清洗方式，還配合上下抖動進一步清除沉淀中果蔬粘上的余塵。

4、增設臭氧氧化、超聲波清洗、提籃控水、切菜板等多項功能，并且整體裝置結構簡單，生產容易，成本較低。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了清洗池1；池口蓋板2；進水管3；溢水管4；排水管5；轉動電機6；底杯7；葉輪8；防護網9；果蔬籃10；升降鏈條11；升降電機12；臭氧發生器13；豎立收納槽14；便捷案板15；翻折板16；滑輪17；超聲波發射器18；超聲波安裝板19；超聲波安裝密封圈20等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本發明的本質；把它們解釋成任何一種附加的限制都是與本發明精神相違背的。
