本發明涉及一種水果加工設備，尤其是涉及一種山竹去殼裝置。

背景技術：

山竹又名莽吉柿、山竺、山竹子、倒捻子。既可以指植物山竹，也可以指這種植物的果實山竹。山竹原名莽吉柿，原產于東南亞，對環境要求非常嚴格，因此是名副其實的綠色水果，與榴蓮齊名，號稱"果中皇后"。山竹富含羥基檸檬酸、山酮素等成分，羥基檸檬酸(HCA)對抑制脂肪合成、抑制食欲和降低體重有良好功效。 1、山竹具有降燥、清涼解熱的作用。因為山竹含有一種特殊物質，這使山竹能克榴蓮之燥熱。很多人很喜歡吃榴蓮，但是如果吃了過多的榴蓮，就很容易上火，這個時候如果吃上幾個山竹就能緩解。

2、山竹含有豐富的蛋白質和脂類，對機體有很好的補養作用，對體弱、營養不良、病后都有很好的調養作用。

3、富含維生素和礦物質。山竹果肉含可溶性固形物16.8%，檸檬酸0.63%，還含有其它維生素B1，B2，C4和礦物質，這些營養成分對我們的健康都非常有幫助。

4、美容肌膚。因為山竹也富含維生素C，因此可以美白肌膚，抗皮膚老化。

目前，在山竹深加工中，由于山竹的材質柔軟并且還伴有，在人工打開的過程中山竹的外果皮中包含具有收斂作用的一系列多酚類物質，包括氧雜蒽酮和單寧酸，容易沾染手指。并且人工剝離容易破壞果肉的形狀，從而影響加工的品質和質量。

技術實現要素：

本發明的目的是提供山竹去殼裝置，解決山竹深去殼的加工果肉獲取完成，不讓手指染色的問題。

本發明解決其技術問題所采用的技術方案是：一種山竹去殼裝置，其特征在于：包括連接板、設置在連接板上部設有連接動力源的下壓氣缸，在下壓氣缸的輸出端連接脫殼壓具，在連接板上的下部設有安裝槽，在安裝槽中設有彈簧座，在彈簧座的上部設有脫殼托具，所述的彈簧座下端設有上壓氣缸；

所述的脫殼壓具包括設置在下壓氣缸的輸出端連接座，連接座底部的中心位置復位彈簧座，復位彈簧座下部連接上延伸腔，在上延伸腔底部邊上連接頂套，頂套下端邊向外延展；形成脫殼的鏟弧結構，在連接座的外周上設有脫殼限位圈，在脫殼限位圈底部的內邊設有過渡弧口，在脫殼限位圈底部的外邊設有與脫殼托具結合的限位壓和凹槽。

所述的脫殼托具包括下連接座，在下連接座的中心位置設有頂塊，在頂塊上部的中心位置設有托件套，頂塊上部的兩端設有下過渡弧口，在下過渡弧口與托件套之間的頂塊上設有與脫殼限位圈對齊的下過渡槽，在靠近頂塊的下連接座位置中設有與限位壓和凹槽對稱設置的下限位槽。

所述的托件套下部設有下延伸腔。

所述的下壓氣缸兩側的連接座上設有一組上限位塊。

本發明的有益效果：該結構的山竹去殼裝置；結構簡單、使用方便，減少人工的勞動強度，減少企業的人員開資。同時分離山竹果，果肉完整。避免人工手指污染，提高了生產率。

以下將結合附圖和實施例，對本發明進行較為詳細的說明。

附圖說明

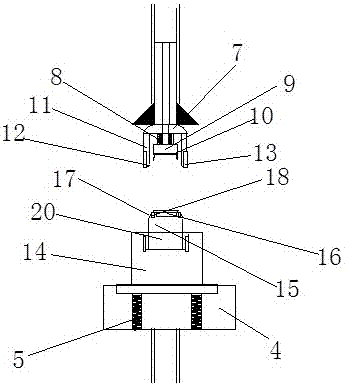

圖1為本發明的構造示意圖。

圖2為圖1的局部放大圖，放大構造示意圖。

具體實施方式

實施例1，如圖1、2所示，一種山竹去殼裝置，其特征在于：包括連接板1、設置在連接板1上部設有連接動力源3的下壓氣缸2，在下壓氣缸2的輸出端連接脫殼壓具，在連接板1上的下部設有安裝槽4，在安裝槽4中設有彈簧座5，在彈簧座5的上部設有脫殼托具，所述的彈簧座5下端設有上壓氣缸6；

所述的脫殼壓具包括設置在下壓氣缸2的輸出端連接座7，連接座7底部的中心位置復位彈簧座8，復位彈簧座8下部連接上延伸腔9，在上延伸腔9底部邊上連接頂套10，頂套10下端邊向外延展；形成脫殼的鏟弧結構，在連接座的外周上設有脫殼限位圈11，在脫殼限位圈11底部的內邊設有過渡弧口12，在脫殼限位圈11底部的外邊設有與脫殼托具結合的限位壓和凹槽13。所述的下壓氣缸2兩側的連接板1上設有一組上限位塊21。

所述的脫殼托具包括下連接座14，在下連接座14的中心位置設有頂塊15，在頂塊15上部的中心位置設有托件套16，頂塊15上部的兩端設有下過渡弧口17，在下過渡弧口17與托件套16之間的頂塊15上設有與脫殼限位圈11對齊的下過渡槽18，在靠近頂塊15的下連接座14位置中設有與限位壓和凹槽13對稱設置的下限位槽19，托件套下部設有下延伸腔20。

該結構的山竹果的山竹去殼裝置；結構簡單、使用方便，減少人工的勞動強度，減少企業的人員開資。同時分離山竹果，果肉完整。避免人工手指污染，提高了生產率。

以上所述僅為本發明的較佳實施例，凡依本發明權利要求范圍所做的均等變化，皆應屬本發明權利要求的涵蓋范圍。
