本發明涉及飼料加工設備領域，具體是一種拋料式飼料磁選干燥混勻加工裝置。

背景技術：

飼料，是所有人飼養的動物的食物的總稱，比較狹義地一般飼料主要指的是農業或牧業飼養的動物的食物。飼料包括大豆、豆粕、玉米、魚粉、氨基酸、雜粕、添加劑、乳清粉、油脂、肉骨粉、谷物、甜高粱等十余個品種的飼料原料。隨著養殖業的快速發展，人工飼料的需求量越來越大，人們對于飼料生產的效率和質量要求也越來越高。飼料磁選、干燥和混勻是飼料生產過程中的重要環節，直接關系到產品的內有質量和外觀色澤。現有的裝置功能單一，效率不高，自動化程度不佳，清理維護較頻繁，不能有效的提高飼料的生產效率，不符合現代化的生產需求。因此，有必要提供一種拋料式飼料磁選干燥混勻加工裝置，以解決上述提到的問題。

技術實現要素：

本發明的目的在于提供一種拋料式飼料磁選干燥混勻加工裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種拋料式飼料磁選干燥混勻加工裝置，包括機體，所述機體的內頂部和內底部均呈錐形，機體的頂部中間設有導料管，導料管的下端延伸至機體的內側，導料管的另一端連接于輸料箱的右端，所述輸料箱設于機體的頂部左側，輸料箱內設有輸料軸，輸料軸上安裝有與輸料箱內壁相配合的絞龍，輸料軸的兩端與輸料箱的左右側壁轉動連接，輸料箱的左端還設有與輸料軸連接的第一電機，第一電機通過電機支架與輸料箱固定連接，所述機體的底部中間設有排料管，所述機體的左側設有原料槽，原料槽內設有進料管，進料管的另一端連接于輸料箱的底部左端，進料管上設有提升機，所述機體的內側上部相對設有兩個磁選板，磁選板呈錐形結構，且磁選板的底部直徑小于機體的內徑，兩個磁選板之間貫穿安裝有支撐軸，支撐軸的左右兩端與機體的左右側壁轉動連接，所述磁選板的中部配合設有電磁鐵，電磁鐵的俯視呈圓形，電磁鐵的俯視直徑大于導料管的內徑，機體的右側還設有與支撐軸連接的第二電機，第二電機通過電機支架與機體固定連接，所述機體的右側于支撐軸上還設有凸輪，所述凸輪的上下兩側均設有開關，開關通過開關支架與機體固定連接，所述磁選板的下方設有鐵雜質盛放槽，所述鐵雜質盛放槽的外側設有周向設有多個支撐管，支撐管的下側安裝有多個噴氣頭，各個支撐管的另一端從機體的側壁伸出并與環管連接，支撐管和機體的側壁為密封固定連接，所述環管上還連接設有進風管，進風管上安裝有溫度探測器，進風管的另一端與設于機體外側壁上的熱風機的出風口連接，所述鐵雜質盛放槽的下側固定設有電機座，電機座上安裝有第三電機，第三電機的下側輸出軸上連接有攪拌軸，所述攪拌軸上安裝有攪拌框，攪拌框內設有多個連桿。

作為本發明進一步的方案：所述絞龍的表面還焊接有若干半球形金屬鑲片。

作為本發明進一步的方案：所述第二電機為步進電機。

作為本發明進一步的方案：所述凸輪轉動時可對開關觸發，兩個開關分別用于對兩個電磁鐵進行控制。

作為本發明進一步的方案：所述凸輪的外圈還設有若干滾珠。

作為本發明進一步的方案：所述鐵雜質盛放槽為上開口的圓柱形結構，鐵雜質盛放槽的內徑大于電磁鐵的俯視直徑，小于磁選板的俯視直徑。

作為本發明進一步的方案：所述攪拌框為與機體底部相配合傾斜設置的矩形框體結構。

作為本發明進一步的方案：所述機體的頂部還設有plc控制器，plc控制器上安裝有觸控顯示屏，所述plc控制器分別與電磁鐵、觸控顯示屏、開關、溫度探測器、熱風機、第一電機、第二電機、第三電機和提升機電性連接。

與現有技術相比，本發明的有益效果是：通過提升機可將飼料原料輸送到輸料箱內，通過第一電機帶動絞龍工作，可對飼料向右側輸送，且絞龍上設置的金屬鑲片利于對飼料打碎；飼料通過導料管的下端排入到磁選板上，通過電磁鐵可對飼料中的鐵雜質磁吸；飼料從磁選板的外圈落下，通過熱風機工作，熱空氣可通過進風管輸送到環管內，后輸送到各個支撐管內，從支撐管下側的各個噴氣頭噴出，可對飼料干燥，支撐管還起到對鐵雜質盛放槽的支撐固定作用，通過第三電機帶動攪拌框轉動工作，可通過攪拌框和連桿配合對飼料進行攪拌，提升飼料的干燥和混料效果；通過定期控制第二電機工作對磁選板進行翻轉，且第二電機工作時可通過凸輪觸發開關對電磁鐵進行控制，利于上側的電磁鐵上電和下側的電磁鐵去電，鐵雜質可掉入到鐵雜質盛放槽內存放，使得整個裝置的清理周期大大延長，進而提升效率和效益。綜上所述，該裝置功能多樣，自動化程度高，可對飼料進行磁選、干燥和混勻加工，設計巧妙，有很高的推廣應用價值。

附圖說明

圖1為本發明的結構示意圖。

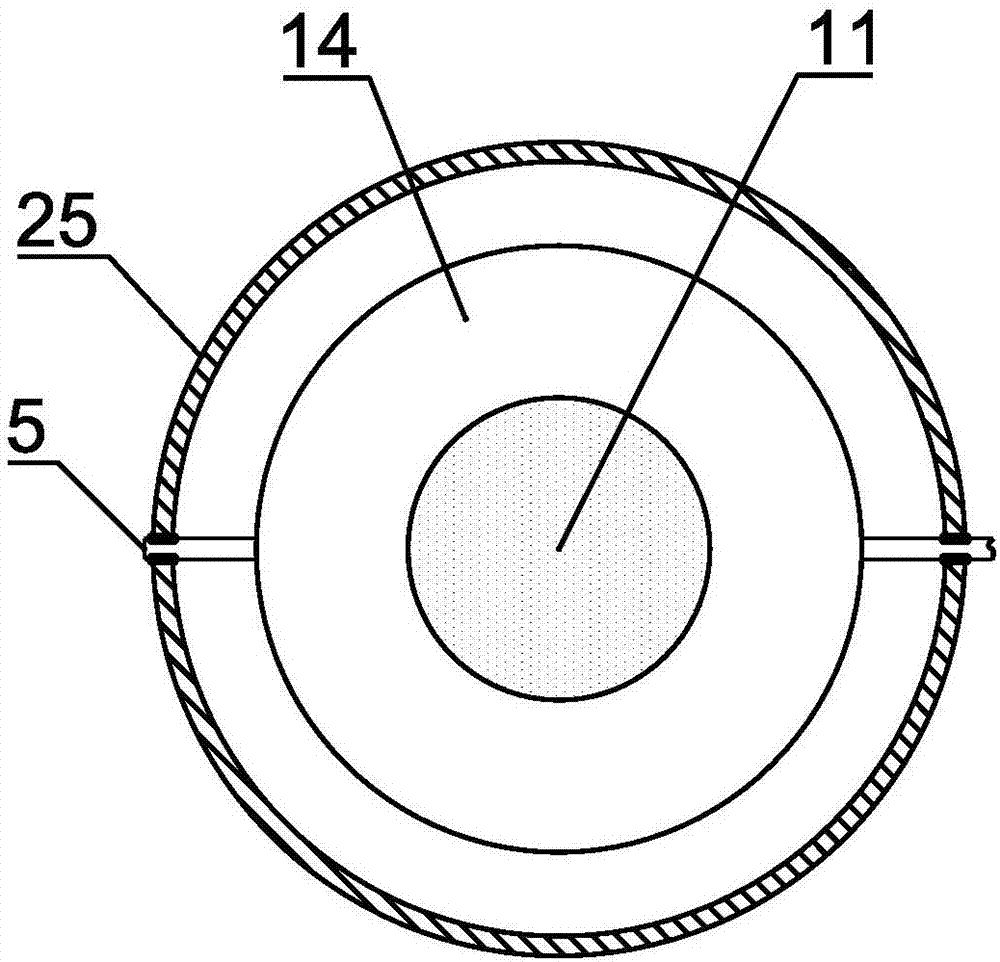

圖2為本發明中磁選板部分的俯視結構示意圖。

圖3為本發明中鐵雜質盛放槽部分的俯視結構示意圖。

圖4為本發明中磁選板部分的放大結構示意圖。

圖中：1-進料管，2-提升機，3-環管，4-支撐管，5-支撐軸，6-第一電機，7-輸料箱，8-絞龍，9-輸料軸，10-導料管，11-電磁鐵，12-觸控顯示屏，13-plc控制器，14-磁選板，15-開關支架，16-開關，17-第二電機，18-凸輪，19-電機支架，20-溫度探測器，21-進風管，22-熱風機，23-攪拌框，24-連桿，25-機體，26-排料管，27-攪拌軸，28-第三電機，29-電機座，30-鐵雜質盛放槽，31-噴氣頭，32-原料槽。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～4，本發明實施例中，一種拋料式飼料磁選干燥混勻加工裝置，包括機體25，所述機體25的內頂部和內底部均呈錐形，機體25的頂部中間設有導料管10，導料管10的下端延伸至機體25的內側，可使得飼料排放充分，導料管10的另一端連接于輸料箱7的右端，所述輸料箱7設于機體25的頂部左側，輸料箱7內設有輸料軸9，輸料軸9上安裝有與輸料箱7內壁相配合的絞龍8，輸料軸9的兩端與輸料箱7的左右側壁轉動連接，輸料箱7的左端還設有與輸料軸9連接的第一電機6，第一電機6通過電機支架19與輸料箱7固定連接，通過第一電機6可帶動絞龍8轉動，以對飼料進行輸送，所述絞龍8的表面還焊接有若干半球形金屬鑲片(未示出)，可具有對飼料的打碎效果，所述機體25的底部中間設有排料管26，且排料管26上設有排料閥門，通過排料管26可控制排出加工后的飼料，所述機體25的左側設有原料槽32，原料槽32內設有進料管1，進料管1的另一端連接于輸料箱7的底部左端，進料管1上設有提升機2，提升機2可將原料槽32內的飼料原料送入到輸料箱7內，絞龍8轉動即可將飼料向右側推擠輸送，無需人工上料，省時省力，提高了裝置的工作效率。

所述機體25的內側上部相對設有兩個磁選板14，磁選板14呈錐形結構，且磁選板14的底部直徑小于機體25的內徑，兩個磁選板14之間貫穿安裝有支撐軸5，支撐軸5的左右兩端與機體25的左右側壁轉動連接，所述磁選板14的中部配合設有電磁鐵11，電磁鐵11的俯視呈圓形，電磁鐵11的俯視直徑大于導料管10的內徑，通過電磁鐵11可對飼料中的鐵雜質磁吸，機體25的右側還設有與支撐軸5連接的第二電機17，第二電機17為步進電機，第二電機17通過電機支架19與機體25固定連接，所述機體25的右側于支撐軸5上還設有凸輪18，所述凸輪18的上下兩側均設有開關16，且凸輪18轉動時可對開關16觸發，開關16通過開關支架15與機體25固定連接，兩個開關16分別用于對兩個電磁鐵11進行控制，當凸輪18對其中一個開關16觸發時，則其中一個電磁鐵11通入電流工作，另一個電磁鐵11不工作；當凸輪18對另一個開關16觸發時，則其中一個電磁鐵11不工作，另一個電磁鐵11通入電流工作，這樣的連接控制可以達到，始終上側電磁鐵11工作的目的，可定時翻轉去除電磁鐵11上的鐵雜質，工作效率高；具體的，所述電磁鐵11包括第一電磁鐵111和第二電磁鐵112，開關16包括第一開關161和第二開關162，第一開關161用于對第二電磁鐵112控制，第二開關162用于對第一電磁鐵111控制，如圖4所示的狀態為第二開關162被觸發，第一電磁鐵111通入電流具有磁性，而第一開關161未被觸發，第二電磁鐵112不工作，利于鐵雜質落下，當第二電機17工作對磁選板14翻轉后，第一電磁鐵111上的鐵雜質即可落下，而第二電磁鐵112被觸發工作，為了使得凸輪18和開關16之間的摩擦力較小，所述凸輪18的外圈還設有若干滾珠(未示出)。

所述磁選板14的下方設有鐵雜質盛放槽30，鐵雜質盛放槽30為上開口的圓柱形結構，鐵雜質盛放槽30的內徑大于電磁鐵11的俯視直徑，小于磁選板14的俯視直徑，通過鐵雜質盛放槽30可對電磁鐵11掉落的鐵雜質盛接，所述機體25的側壁上還設有用于對鐵雜質盛放槽30內鐵雜質清理的門(未示出)，所述鐵雜質盛放槽30的外側設有周向設有多個支撐管4，支撐管4的下側安裝有多個噴氣頭31，各個支撐管4的另一端從機體25的側壁伸出并與環管3連接，支撐管4和機體25的側壁為密封固定連接，所述環管3上還連接設有進風管21，進風管21上安裝有溫度探測器20，進風管21的另一端與設于機體25外側壁上的熱風機22的出風口連接，通過熱風機22工作，熱空氣可通過進風管21輸送到環管3內，后輸送到各個支撐管4內，從支撐管4下側的各個噴氣頭31噴出，可對飼料干燥，支撐管4還起到對鐵雜質盛放槽30的支撐固定作用，設計巧妙，所述鐵雜質盛放槽30的下側固定設有電機座29，電機座29上安裝有第三電機28，第三電機28的下側輸出軸上連接有攪拌軸27，所述攪拌軸27上安裝有攪拌框23，攪拌框23為與機體25底部相配合傾斜設置的矩形框體結構，攪拌框23內設有多個連桿24，通過攪拌框23和連桿24配合可對飼料進行攪拌，提升飼料的干燥和混料效果。

所述機體25的頂部還設有plc控制器13，plc控制器13上安裝有觸控顯示屏12，所述plc控制器13分別與電磁鐵11、觸控顯示屏12、開關16、溫度探測器20、熱風機22、第一電機6、第二電機17、第三電機28和提升機2電性連接，通過觸控顯示屏12可對各部件控制以及顯示溫度探測器20監測的溫度。

該拋料式飼料磁選干燥混勻加工裝置，通過提升機2可將飼料原料輸送到輸料箱7內，通過第一電機6帶動絞龍8工作，可對飼料向右側輸送，且絞龍8上設置的金屬鑲片利于對飼料打碎；飼料通過導料管10的下端排入到磁選板14上，通過電磁鐵11可對飼料中的鐵雜質磁吸；飼料從磁選板14的外圈落下，通過熱風機22工作，熱空氣可通過進風管21輸送到環管3內，后輸送到各個支撐管4內，從支撐管4下側的各個噴氣頭31噴出，可對飼料干燥，支撐管4還起到對鐵雜質盛放槽30的支撐固定作用，通過第三電機28帶動攪拌框23轉動工作，可通過攪拌框23和連桿24配合對飼料進行攪拌，提升飼料的干燥和混料效果，通過排料管26可控制排出加工后的飼料；此外，通過定期控制第二電機17工作對磁選板14進行翻轉，且第二電機17工作時可通過凸輪18觸發開關16對電磁鐵11進行控制，利于上側的電磁鐵11上電和下側的電磁鐵11去電，鐵雜質可掉入到鐵雜質盛放槽30內存放，使得整個裝置的清理周期大大延長，進而提升效率和效益。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上的僅是本發明的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本發明構思的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。
