本發明涉及茶葉生產技術領域，尤其涉及一種保健茶生產加工進料精確控制設備。

背景技術：

茶葉源于中國，茶葉最早是被作為祭品使用的。茶葉，指茶樹的葉子和芽。泛指可用于泡茶的常綠灌木茶樹的葉子，以及用這些葉子泡制的飲料，后來引申為所有用植物花、葉、種子、根泡制的草本茶，如"菊花茶"等；用各種藥材泡制的"涼茶"等，在中國文學中亦稱雷芽。現有的茶葉在生產干燥過程中，干燥不均勻，通常采用人工手動頻繁上料，非常繁瑣，不僅影響茶葉的衛生情況，也降低茶葉生產效率。

技術實現要素：

本發明的目的是提供了一種保健茶生產加工進料精確控制設備，通過轉動手柄帶動螺桿旋轉，配合導向桿的限位作用，有效控制茶葉是否進料以及進料量，并根據通孔的開放大小選擇干燥茶葉的數量，全面攪拌茶葉，解決了背景技術中存在的干燥不均勻，采用人工手動頻繁上料非常繁瑣，影響茶葉的衛生情況和生產效率的缺點，方便控制茶葉是否進料和進料量，且調節方式簡單，烘干效果好，提高茶葉的使用質量。

為了實現上述目的，本發明采用了如下技術方案：

一種保健茶生產加工進料精確控制設備，包括裝置本體，所述裝置本體為空腔結構，裝置本體的頂端一側設有進料斗，且進料斗的一端延伸至裝置本體內，所述進料斗內設有豎直設置的導料管，導料管與進料斗連通，導料管內設有水平設置的擋板，所述導料管的一側分別連接有水平設置的導向桿和螺桿，其中導向桿位于螺桿的上方和下方，導向桿固定連接于導料管和裝置本體的內壁之間，兩個導向桿之間滑動連接有與導向桿垂直的活動板，且活動板與螺桿螺紋連接，活動板還與擋板的一端固定連接，所述螺桿的一端安裝有手柄，且手柄位于裝置本體的外側，所述擋板的下方分別設有水平設置的固定板和轉動板，其中固定板滑動安裝于轉動板的頂端，固定板上開設有多個圓形排列的第一通孔，轉動板上開設有多個圓形排列的第二通孔，且第一通孔與第二通孔相對應，所述轉動板的底端中間位置焊接有豎直設置的轉動桿，轉動桿的周邊焊接有多個水平設置的攪拌桿，所述裝置本體的底端安裝有支架，支架內安裝有電機，且電機的輸出軸與轉動桿連接，所述裝置本體的底端內壁上還焊接有豎直設置的支撐板，支撐板上開設有風干口，裝置本體的一側內壁上安裝有風扇，且風扇位于支撐板遠離攪拌桿的一側，所述裝置本體的底端兩側均安裝有支腿。

優選的，所述導料管的一側內壁上開設有卡槽，導料管的另一側設有開口，且擋板的一端延伸至卡槽內，擋板的另一端通過開口延伸至導料管的外側且與活動板固定連接。

優選的，所述導料管靠近螺桿的一側開設有凹槽，其中凹槽和螺桿均為t字形結構，螺桿的一端延伸至凹槽內，凹槽內安裝有軸承，且螺桿通過軸承與導料管轉動連接。

優選的，所述活動板上分別開設有圓孔和螺紋孔，其中圓孔的內壁與導向桿滑動連接，螺紋孔與螺桿相匹配。

優選的，所述第一通孔與第二通孔均為圓形結構，且第一通孔的直徑小于第二通孔的直徑。

優選的，所述裝置本體的一側內壁和支撐板的一側外壁上均開設有限位槽，其中轉動板的兩端分別延伸至限位槽內，且轉動板與限位槽的內壁滑動連接。

優選的，所述裝置本體的底端還開設有出料口，且出料口位于支架和支撐板之間。

本發明的有益效果是：通過轉動手柄帶動螺桿旋轉，進而帶動活動板和擋板在螺紋的旋轉動力以及兩個導向桿的限位下，沿著導向桿左右移動，方便控制茶葉是否進料和進料量，且調節方式簡單，省時省力，同時利用電機帶動轉動板、轉動桿和攪拌桿轉動，一方面在兩個通孔對接后，根據通孔的開放大小選擇干燥茶葉的數量，另一方便能夠全面攪拌茶葉，使得干燥均勻徹底，提高茶葉的使用質量，本發明設計合理，操作簡單，方便控制茶葉是否進料和進料量，且干燥均勻徹底，提高茶葉的使用質量。

附圖說明

圖1為本發明提出的一種保健茶生產加工進料精確控制設備的主視結構示意圖；

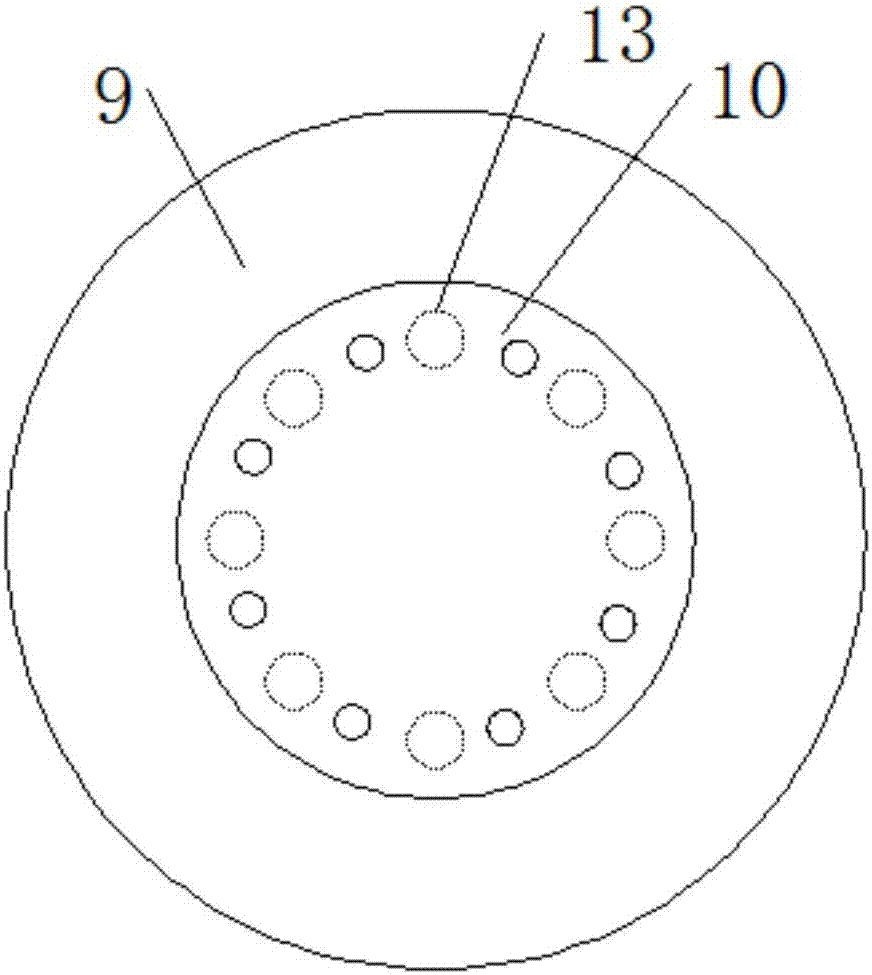

圖2為本發明提出的一種保健茶生產加工進料精確控制設備的部分俯視結構示意圖；

圖3為本發明提出的一種保健茶生產加工進料精確控制設備的部分側視結構示意圖。

圖中：1裝置本體、2進料斗、3導料管、4擋板、5導向桿、6螺桿、7活動板、8手柄、9固定板、10第一通孔、11限位槽、12轉動板、13第二通孔、14轉動桿、15支架、16電機、17攪拌桿、18支撐板、19風干口、20風扇、21出料口、22支腿。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種保健茶生產加工進料精確控制設備，包括裝置本體1，裝置本體1為空腔結構，裝置本體1的頂端一側設有進料斗2，且進料斗2的一端延伸至裝置本體1內，進料斗2內設有豎直設置的導料管3，導料管3與進料斗2連通，導料管3內設有水平設置的擋板4，導料管3的一側分別連接有水平設置的導向桿5和螺桿6，其中導向桿5位于螺桿6的上方和下方，導向桿5固定連接于導料管3和裝置本體1的內壁之間，兩個導向桿5之間滑動連接有與導向桿5垂直的活動板7，且活動板7與螺桿6螺紋連接，活動板7還與擋板4的一端固定連接，螺桿6的一端安裝有手柄8，且手柄8位于裝置本體1的外側，擋板4的下方分別設有水平設置的固定板9和轉動板12，其中固定板9滑動安裝于轉動板12的頂端，固定板9上開設有多個圓形排列的第一通孔10，轉動板12上開設有多個圓形排列的第二通孔13，且第一通孔10與第二通孔13相對應，轉動板12的底端中間位置焊接有豎直設置的轉動桿14，轉動桿14的周邊焊接有多個水平設置的攪拌桿17，裝置本體1的底端安裝有支架15，支架15內安裝有電機16，且電機16的輸出軸與轉動桿14連接，裝置本體1的底端內壁上還焊接有豎直設置的支撐板18，支撐板18上開設有風干口19，裝置本體1的一側內壁上安裝有風扇20，且風扇20位于支撐板18遠離攪拌桿17的一側，裝置本體1的底端兩側均安裝有支腿22。

本實施例中，導料管3的一側內壁上開設有卡槽，導料管3的另一側設有開口，且擋板4的一端延伸至卡槽內，擋板4的另一端通過開口延伸至導料管3的外側且與活動板7固定連接，導料管3靠近螺桿6的一側開設有凹槽，其中凹槽和螺桿6均為t字形結構，螺桿6的一端延伸至凹槽內，凹槽內安裝有軸承，且螺桿6通過軸承與導料管3轉動連接，活動板7上分別開設有圓孔和螺紋孔，其中圓孔的內壁與導向桿5滑動連接，螺紋孔與螺桿6相匹配，第一通孔10與第二通孔13均為圓形結構，且第一通孔10的直徑小于第二通孔13的直徑，裝置本體1的一側內壁和支撐板18的一側外壁上均開設有限位槽11，其中轉動板12的兩端分別延伸至限位槽11內，且轉動板12與限位槽11的內壁滑動連接，裝置本體1的底端還開設有出料口21，且出料口21位于支架15和支撐板18之間。

本實施例中，將多量的茶葉放置于進料斗2內，通過轉動手柄8帶動螺桿6旋轉，進而帶動活動板7和擋板4在螺紋的旋轉動力以及兩個導向桿5的限位下，沿著導向桿5左右移動，方便控制茶葉是否進料和進料量，且調節方式簡單，省時省力，同時利用電機16帶動轉動板12、轉動桿14和攪拌桿17轉動，一方面在第一通孔10與第二通孔13對接后，根據通孔的開放大小選擇干燥茶葉的數量，另一方便能夠全面攪拌茶葉，風扇20吹出的風從風干口19處吹在茶葉上，使得干燥均勻徹底，提高茶葉的使用質量。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
