本實用新型涉及茶葉加工技術領域，具體為一種茶葉程控發酵系統。

背景技術：

在紅茶生產中，現有發酵加工裝置主要是利用人工輔助蒸汽加濕和電爐、空調等方式調節溫度來模擬自然發酵，其裝置無固定結構，主要由生產人員自行設置。其主要存在的缺點和問題是：

1、參數不可控造成品質不可控；

2、產能較低，加工條件不衛生；

3、對產品適宜率低。

技術實現要素：

本實用新型要解決的技術問題是克服現有的缺陷，提供一種茶葉程控發酵系統，標準化更高，加工條件干凈衛生，極大的提高產量，而且由程序控制，多種參數可設定，參數環境組合多可適宜多種紅茶加工，進一步提升了發酵裝置的使用效率，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種茶葉程控發酵系統，包括隔熱機箱，所述隔熱機箱的內部為空腔結構，所述隔熱機箱內部空腔的下部設有發酵箱，所述發酵箱的前側在隔熱機箱內部空腔的下部設有電加熱器，所述發酵箱的箱體內設有裝盤架，所述裝盤架的架體上設有物料盤，所述發酵箱的上端設有軸流風機，所述軸流風機的上端出風口固定連接排濕管的一端，所述排濕管的另一端貫穿隔熱機箱的上端外表面，所述軸流風機的下端進風管貫穿發酵箱的箱內上端下表面，所述發酵箱的箱內一側設有濕度探頭和溫度探頭。

作為本實用新型的一種優選技術方案，所述發酵箱的后側在隔熱機箱內部空腔的下端上設有加濕機，所述加濕機的上端設有進風機，所述加濕機的出口固定連接加濕管的一端，所述加濕管的另一端貫穿發酵箱的箱內后側面，所述加濕機的一側的進水口、溢水口和出水口分別自上而下固定連接進水管、溢水管和排水管的一端，所述進水管、溢水管和排水管的另一端均貫穿隔熱機箱的外側面。

作為本實用新型的一種優選技術方案，所述隔熱機箱內部空腔的后側面設有離心風機，所述離心風機的進風口固定連接抽風管的一端，所述抽風管的另一端貫穿發酵箱的箱內上端下表面，所述離心風機的出風口固定連接出風管。

作為本實用新型的一種優選技術方案，所述隔熱機箱的一側設有箱門，所述箱門的一側自上而下對稱設有三個鉸鏈，所述箱門通過鉸鏈與隔熱機箱的一側開口鉸接，所述箱門的外表面在遠離鉸鏈的一側設有旋轉鎖。

作為本實用新型的一種優選技術方案，所述隔熱機箱的下端四角對稱設有四個可定位腳輪，所述隔熱機箱的前側面上端設有人機交換設備，所述人機交換設備連接外部電源，所述軸流風機、離心風機、濕度探頭、溫度探頭、電加熱器、進風機和加濕機均電連接人機交換設備。

與現有技術相比，本實用新型的有益效果是：本茶葉程控發酵裝置，本茶葉程控發酵裝置的機箱采用保溫材料制成，有效降低熱損耗，溫度可通過溫度探頭控制溫度升降，濕度可通過濕度探頭控制濕度升降，本茶葉程控發酵裝置標準化更高,加工條件衛生，有力提高產量，本茶葉程控發酵裝置由程序控制，多種參數可設定，參數環境組合可十一多種紅茶加工。

附圖說明

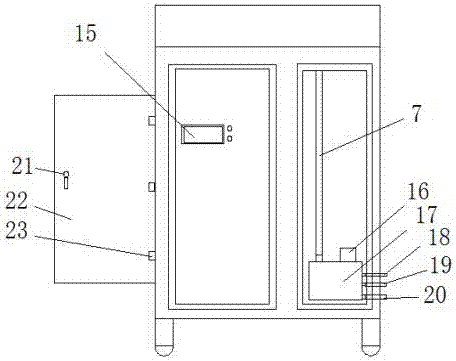

圖1為本實用新型正面結構示意圖；

圖2為本實用新型背面結構示意圖；

圖3為本實用新型內部配線結構示意圖；

圖4為本實用新型程控發酵PLC外部接線結構示意圖。

圖中：1隔熱機箱、2裝盤架、3物料盤、4發酵箱、5軸流風機、6排濕管、7加濕管、8抽風管、9離心風機、10出風管、11濕度探頭、12溫度探頭、13可定位腳輪、14電加熱器、15人機交換設備、16進風機、17加濕機、18進水管、19溢水管、20排水管、21旋轉鎖、22箱門、23鉸鏈。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種茶葉程控發酵系統，包括隔熱機箱1，隔熱機箱1可以有效降低熱損耗，為發酵提供良好的天然環境，隔熱機箱1的內部為空腔結構，隔熱機箱1內部空腔的下部設有發酵箱4，發酵箱4提供了發酵場所，發酵箱4的前側在隔熱機箱1內部空腔的下部設有電加熱器14，電加熱器14工作可對隔熱機箱1內部空腔加熱，進而對發酵箱4提供溫度保障，發酵箱4的箱體內設有裝盤架2，多層的裝盤架2可以更多的擺放需要發酵的物品，裝盤架2的架體上設有物料盤3，物料盤3用來擺放需要發酵的物品，發酵箱4的上端設有軸流風機5，軸流風機5運轉可以帶動發酵箱4內空氣流動，軸流風機5的上端出風口固定連接排濕管6的一端，濕度過多時，軸流風機5運轉可以帶動發酵箱4內空氣流動，將發酵箱4內濕度氣體從排濕管6排出，排濕管6的另一端貫穿隔熱機箱1的上端外表面，軸流風機5的下端進風管貫穿發酵箱4的箱內上端下表面，發酵箱4的箱內一側設有濕度探頭11和溫度探頭12，濕度探頭11和溫度探頭12可分別實時將濕度和溫度數據傳遞給控制系統，發酵箱4的后側在隔熱機箱1內部空腔的下端上設有加濕機17，加濕機17可以提供濕氣，加濕機17的上端設有進風機16，加濕機17的出口固定連接加濕管7的一端，加濕管7的另一端貫穿發酵箱4的箱內后側面，進風機16及加濕機17的配合使用，可以為發酵箱4提供濕度保障，加濕機17的一側的進水口、溢水口和出水口分別自上而下固定連接進水管18、溢水管19和排水管20的一端，進水管18、溢水管19和排水管20的另一端均貫穿隔熱機箱1的外側面，從進水管18對加濕機17加水，當加濕機17水量過多時可從溢水管19流出，當加濕機17不需要水量時可通過排水管將水排出，隔熱機箱1內部空腔的后側面設有離心風機9，離心風機9的進風口固定連接抽風管8的一端，抽風管8的另一端貫穿發酵箱4的箱內上端下表面，離心風機9的出風口固定連接出風管10，當不需要加濕時，加濕機17停止工作，由抽風管8、離心風機9和出風管10構成的內循環系統啟動，來維持發酵箱4箱內空氣流通，隔熱機箱1的一側設有箱門22，箱門22可以方便發酵物品的存入與拿出，箱門22的一側自上而下對稱設有三個鉸鏈23，箱門22通過鉸鏈23與隔熱機箱1的一側開口鉸接，箱門22的外表面在遠離鉸鏈23的一側設有旋轉鎖21，擺動旋轉鎖21可對箱門22關閉或打開，隔熱機箱1的下端四角對稱設有四個可定位腳輪13，方便隔熱機箱1的移動，隔熱機箱1的前側面上端設有人機交換設備15，更直觀方便的控制發酵箱4內環境條件，人機交換設備15連接外部電源，軸流風機5、離心風機9、濕度探頭11、溫度探頭12、電加熱器14、進風機16和加濕機17均電連接人機交換設備15。

在使用時：將紅茶揉捻葉均勻裝在至少兩個物料盤3后放置在裝盤架2上，關閉箱門22。打開電源和水源后進入人機交換設備15，在界面參數設定欄中設定運行時間、熱源溫度和溫度回差，啟動電加熱器14的按鈕，啟動加濕機17的按鈕并設定運行時間和停歇時間，啟動軸流風機5排濕并設定運行時間和停歇時間，啟動內循環。以上參數設定后，電加熱器14和進風機16根據溫控啟停，加濕機17和軸流風機5根據濕度控制啟停，加濕機17停止后由抽風管8、離心風機9和出風管10構成的內循環系統啟動，設備以上各部件根據程控指令啟動相應部件，待運行時間完成可取出物料，具體參數需根據物料量多次實踐可致完善。

本實用新型的隔熱機箱1采用保溫材料制成，有效降低熱損耗，溫度可通過溫度探頭12控制溫度升降，濕度可通過濕度探頭11控制濕度升降，本茶葉程控發酵裝置標準化更高,加工條件衛生，有力提高產量，由程序控制，多種參數可設定，參數環境組合可十一多種紅茶加工。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
