本實用新型涉及一種壓面機，尤其涉及一種半自動蔬菜壓面機。

背景技術：

蔬菜，是指可以做菜、烹飪成為食品的一類植物或菌類，蔬菜是人們日常飲食中必不可少的食物之一，是一種綠色食品。蔬菜可提供人體所必需的多種維生素和礦物質等營養物質。此外，蔬菜中還有多種多樣的植物化學物質，是人們公認的對健康有效的成分，目前果蔬中的營養素可以有效預防慢性、退行性疾病的多種物質，正在被人們研究發現。

壓面機是把面粉跟水攪拌均勻之后代替傳統手工揉面的食品機械。可用于制作面條、吞皮、糕點、面點等，壓面機壓制出的面條、面筋韌性強度大，耐煮，耐斷，適合于家庭賓館、飯店食堂、糕點廠、面包廠及各類面點加工單位或個體工商戶使用。目前市面上大多家用的壓面機大多是操作手柄轉動手輪，調整滾軋間隙，然后將面條壓出。

現有的蔬菜壓面機存在操作繁瑣和壓面效率低的缺點，因此亟需研發一種操作簡單和壓面效率高的半自動蔬菜壓面機。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的蔬菜壓面機操作繁瑣和壓面效率低的缺點，本實用新型要解決的技術問題是提供一種操作簡單和壓面效率高的半自動蔬菜壓面機。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種半自動蔬菜壓面機，包括有支板、旋轉裝置、模具、處理箱、閥門、進料斗、支架和推動裝置；支架內底部設有支板，支板左側設有旋轉裝置，支架內頂部設有推動裝置，支架右壁底端連接有處理箱，處理箱頂部設有進料斗，進料斗上設有閥門，處理箱底部右側下端設有模具。

優選地，旋轉裝置包括有電機、第一轉軸、第一皮帶輪、平皮帶、第二皮帶輪、第二轉軸、軸承座和螺旋桿，支板左側上部設有電機，電機左端連接有第一轉軸，第一轉軸上設有第一皮帶輪，處理箱左壁設有軸承座，軸承座上安裝有第二轉軸，第二轉軸左端設有第二皮帶輪，第二皮帶輪與第一皮帶輪之間設有平皮帶，第二轉軸右端連接有螺旋桿，螺旋桿位于處理箱內。

優選地，推動裝置包括有支桿、第一滑軌、定滑輪、彈性件、拉線、第一滑塊、L形連桿、推板和繞線輪，支架內頂部設有支桿和第一滑軌，第一滑軌位于支桿的右方，支桿底端設有定滑輪，第一滑軌上滑動式設有第一滑塊，第一滑塊左側與支桿右側之間連接有彈性件，第一滑塊底部設有L形連桿，L形連桿右端連接有推板，推板位于處理箱內，推板上開有開口，螺旋桿穿過開口，第一轉軸左端設有繞線輪，繞線輪上繞有拉線，拉線繞過定滑輪，拉線末端與第一滑塊左側連接，拉線位于彈性件的下方。

優選地，還包括有第二滑軌、第二滑塊、收納碗、鐵塊、電磁鐵和電動推桿，支板右側設有電動推桿，電動推桿右端連接有電磁鐵，支架內底部設有第二滑軌，第二滑軌位于支板右方，第二滑軌上滑動式設有第二滑塊，第二滑塊頂部設有收納碗，收納碗左側設有鐵塊，鐵塊位于電磁鐵右方。

優選地，還包括有伸縮桿、推塊和限位塊，推板右側均勻設有推塊，推板左側與處理箱內左壁之間設有伸縮桿，伸縮桿右端與推板左側下部鉸接連接，第一滑軌底部設有限位塊，限位塊位于第一滑塊右方。

優選地，拉線為鋼絲繩。

優選地，支架的材質為Q235鋼。

優選地，彈性件為彈簧。

工作原理：起初，當要進行壓面時，人工將閥門打開，通過進料斗將已經和好的面團放于處理箱內，然后將閥門關閉，啟動旋轉裝置工作，旋轉裝置帶動推動裝置工作，在推動裝置與旋轉裝置的配合下，使蔬菜面團從模具中被壓成面條，最后人工將已經壓好的面條取走。

因為旋轉裝置包括有電機、第一轉軸、第一皮帶輪、平皮帶、第二皮帶輪、第二轉軸、軸承座和螺旋桿，支板左側上部設有電機，電機左端連接有第一轉軸，第一轉軸上設有第一皮帶輪，處理箱左壁設有軸承座，軸承座上安裝有第二轉軸，第二轉軸左端設有第二皮帶輪，第二皮帶輪與第一皮帶輪之間設有平皮帶，第二轉軸右端連接有螺旋桿，螺旋桿位于處理箱內，所以當要壓面時，啟動電機順轉，帶動第一轉軸順轉，使第一皮帶輪順轉，帶動第二皮帶輪順轉，使第二轉軸順轉，帶動螺旋桿順轉，從而將蔬菜面團和得更均勻，同時在螺旋桿順轉的過程中，帶動面團向右側移動，使面團順利地從模具中被壓出。

因為推動裝置包括有支桿、第一滑軌、定滑輪、彈性件、拉線、第一滑塊、L形連桿、推板和繞線輪，支架內頂部設有支桿和第一滑軌，第一滑軌位于支桿的右方，支桿底端設有定滑輪，第一滑軌上滑動式設有第一滑塊，第一滑塊左側與支桿右側之間連接有彈性件，第一滑塊底部設有L形連桿，L形連桿右端連接有推板，推板位于處理箱內，推板上開有開口，螺旋桿穿過開口，第一轉軸左端設有繞線輪，繞線輪上繞有拉線，拉線繞過定滑輪，拉線末端與第一滑塊左側連接，拉線位于彈性件的下方，所以在第一轉軸順轉的帶動下，繞線輪放出拉線，使第一滑塊在彈性件的彈力作用下向右運動，帶動L形連桿和推板向右運動，使推板將蔬菜面團向右推移，從而使面團更好地從模具中被壓出。

因為還包括有第二滑軌、第二滑塊、收納碗、鐵塊、電磁鐵和電動推桿，支板右側設有電動推桿，電動推桿右端連接有電磁鐵，支架內底部設有第二滑軌，第二滑軌位于支板右方，第二滑軌上滑動式設有第二滑塊，第二滑塊頂部設有收納碗，收納碗左側設有鐵塊，鐵塊位于電磁鐵右方，所以當面條被壓好后，啟動電動推桿伸長，帶動電磁鐵向右運動，當電磁鐵與鐵塊接觸時，電動推桿停止伸長，對電磁鐵通電，使電磁鐵帶有磁性，將鐵塊吸住，從而將收納碗固定住，然后啟動電動推桿做伸縮運動，帶動收納碗左右移動，當收納碗位于模具正下方時，電動推桿停止工作，收納碗便可將壓好的面條收納好，當收納碗收滿面條后，電磁鐵斷電，將鐵塊釋放，人工將收納碗取走。

因為還包括有伸縮桿、推塊和限位塊，推板右側均勻設有推塊，推板左側與處理箱內左壁之間設有伸縮桿，伸縮桿右端與推板左側下部鉸接連接，第一滑軌底部設有限位塊，限位塊位于第一滑塊右方，所以當推板在向右移動時，帶動推塊向右運動，更好的將面團向右推動，伸縮桿使推板更穩定的向右移動，限位塊可以限制第一滑塊向右運動的速度，使裝置的穩定性能更好。

因為拉線為鋼絲繩，鋼絲繩具有質量好，牢固性強的特點，所以拉線的使用壽命長。

(3)有益效果

本實用新型通過旋轉裝置的轉動作用和推動裝置的推動作用的結合，減少了人工多次的操作，達到了操作簡單和壓面效率高的效果，裝置結構簡單，可推廣性強。

附圖說明

圖1為本實用新型的第一種主視結構示意圖。

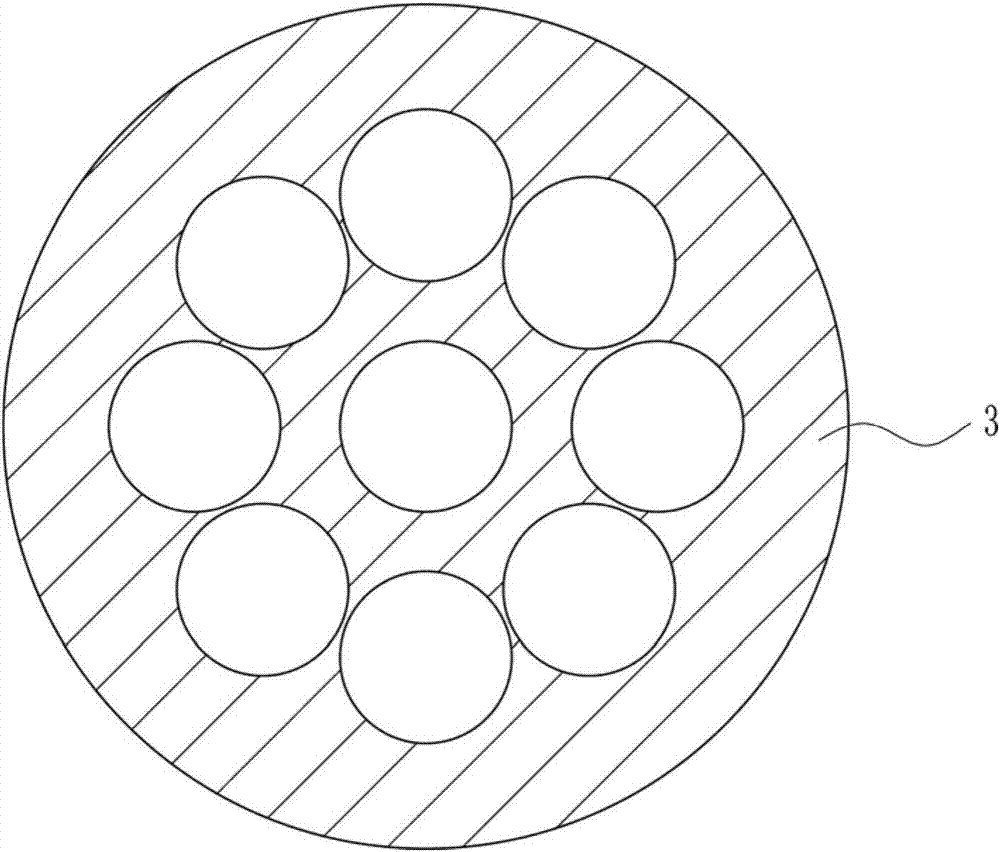

圖2為本實用新型模具的俯視結構示意圖。

圖3為本實用新型旋轉裝置的主視結構示意圖。

圖4為本實用新型推動裝置的主視結構示意圖。

圖5為本實用新型的部分主視結構示意圖。

圖6為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-支板，2-旋轉裝置，20-電機，21-第一轉軸，22-第一皮帶輪，23-平皮帶，24-第二皮帶輪，25-第二轉軸，26-軸承座，27-螺旋桿，3-模具，4-處理箱，5-閥門，6-進料斗，7-支架，8-推動裝置，80-支桿，81-第一滑軌，82-定滑輪，83-彈性件，84-拉線，85-第一滑塊，86-L形連桿，87-推板，88-開口，89-繞線輪，9-第二滑軌，10-第二滑塊，11-收納碗，12-鐵塊，13-電磁鐵，14-電動推桿，15-伸縮桿，16-推塊，17-限位塊。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種半自動蔬菜壓面機，如圖1-6所示，包括有支板1、旋轉裝置2、模具3、處理箱4、閥門5、進料斗6、支架7和推動裝置8；支架7內底部設有支板1，支板1左側設有旋轉裝置2，支架7內頂部設有推動裝置8，支架7右壁底端連接有處理箱4，處理箱4頂部設有進料斗6，進料斗6上設有閥門5，處理箱4底部右側下端設有模具3。

實施例2

一種半自動蔬菜壓面機，如圖1-6所示，包括有支板1、旋轉裝置2、模具3、處理箱4、閥門5、進料斗6、支架7和推動裝置8；支架7內底部設有支板1，支板1左側設有旋轉裝置2，支架7內頂部設有推動裝置8，支架7右壁底端連接有處理箱4，處理箱4頂部設有進料斗6，進料斗6上設有閥門5，處理箱4底部右側下端設有模具3。

旋轉裝置2包括有電機20、第一轉軸21、第一皮帶輪22、平皮帶23、第二皮帶輪24、第二轉軸25、軸承座26和螺旋桿27，支板1左側上部設有電機20，電機20左端連接有第一轉軸21，第一轉軸21上設有第一皮帶輪22，處理箱4左壁設有軸承座26，軸承座26上安裝有第二轉軸25，第二轉軸25左端設有第二皮帶輪24，第二皮帶輪24與第一皮帶輪22之間設有平皮帶23，第二轉軸25右端連接有螺旋桿27，螺旋桿27位于處理箱4內。

實施例3

一種半自動蔬菜壓面機，如圖1-6所示，包括有支板1、旋轉裝置2、模具3、處理箱4、閥門5、進料斗6、支架7和推動裝置8；支架7內底部設有支板1，支板1左側設有旋轉裝置2，支架7內頂部設有推動裝置8，支架7右壁底端連接有處理箱4，處理箱4頂部設有進料斗6，進料斗6上設有閥門5，處理箱4底部右側下端設有模具3。

旋轉裝置2包括有電機20、第一轉軸21、第一皮帶輪22、平皮帶23、第二皮帶輪24、第二轉軸25、軸承座26和螺旋桿27，支板1左側上部設有電機20，電機20左端連接有第一轉軸21，第一轉軸21上設有第一皮帶輪22，處理箱4左壁設有軸承座26，軸承座26上安裝有第二轉軸25，第二轉軸25左端設有第二皮帶輪24，第二皮帶輪24與第一皮帶輪22之間設有平皮帶23，第二轉軸25右端連接有螺旋桿27，螺旋桿27位于處理箱4內。

推動裝置8包括有支桿80、第一滑軌81、定滑輪82、彈性件83、拉線84、第一滑塊85、L形連桿86、推板87和繞線輪89，支架7內頂部設有支桿80和第一滑軌81，第一滑軌81位于支桿80的右方，支桿80底端設有定滑輪82，第一滑軌81上滑動式設有第一滑塊85，第一滑塊85左側與支桿80右側之間連接有彈性件83，第一滑塊85底部設有L形連桿86，L形連桿86右端連接有推板87，推板87位于處理箱4內，推板87上開有開口88，螺旋桿27穿過開口88，第一轉軸21左端設有繞線輪89，繞線輪89上繞有拉線84，拉線84繞過定滑輪82，拉線84末端與第一滑塊85左側連接，拉線84位于彈性件83的下方。

實施例4

一種半自動蔬菜壓面機，如圖1-6所示，包括有支板1、旋轉裝置2、模具3、處理箱4、閥門5、進料斗6、支架7和推動裝置8；支架7內底部設有支板1，支板1左側設有旋轉裝置2，支架7內頂部設有推動裝置8，支架7右壁底端連接有處理箱4，處理箱4頂部設有進料斗6，進料斗6上設有閥門5，處理箱4底部右側下端設有模具3。

旋轉裝置2包括有電機20、第一轉軸21、第一皮帶輪22、平皮帶23、第二皮帶輪24、第二轉軸25、軸承座26和螺旋桿27，支板1左側上部設有電機20，電機20左端連接有第一轉軸21，第一轉軸21上設有第一皮帶輪22，處理箱4左壁設有軸承座26，軸承座26上安裝有第二轉軸25，第二轉軸25左端設有第二皮帶輪24，第二皮帶輪24與第一皮帶輪22之間設有平皮帶23，第二轉軸25右端連接有螺旋桿27，螺旋桿27位于處理箱4內。

推動裝置8包括有支桿80、第一滑軌81、定滑輪82、彈性件83、拉線84、第一滑塊85、L形連桿86、推板87和繞線輪89，支架7內頂部設有支桿80和第一滑軌81，第一滑軌81位于支桿80的右方，支桿80底端設有定滑輪82，第一滑軌81上滑動式設有第一滑塊85，第一滑塊85左側與支桿80右側之間連接有彈性件83，第一滑塊85底部設有L形連桿86，L形連桿86右端連接有推板87，推板87位于處理箱4內，推板87上開有開口88，螺旋桿27穿過開口88，第一轉軸21左端設有繞線輪89，繞線輪89上繞有拉線84，拉線84繞過定滑輪82，拉線84末端與第一滑塊85左側連接，拉線84位于彈性件83的下方。

還包括有第二滑軌9、第二滑塊10、收納碗11、鐵塊12、電磁鐵13和電動推桿14，支板1右側設有電動推桿14，電動推桿14右端連接有電磁鐵13，支架7內底部設有第二滑軌9，第二滑軌9位于支板1右方，第二滑軌9上滑動式設有第二滑塊10，第二滑塊10頂部設有收納碗11，收納碗11左側設有鐵塊12，鐵塊12位于電磁鐵13右方。

還包括有伸縮桿15、推塊16和限位塊17，推板87右側均勻設有推塊16，推板87左側與處理箱4內左壁之間設有伸縮桿15，伸縮桿15右端與推板87左側下部鉸接連接，第一滑軌81底部設有限位塊17，限位塊17位于第一滑塊85右方。

拉線84為鋼絲繩。

支架7的材質為Q235鋼。

彈性件83為彈簧。

工作原理：起初，當要進行壓面時，人工將閥門5打開，通過進料斗6將已經和好的面團放于處理箱4內，然后將閥門5關閉，啟動旋轉裝置2工作，旋轉裝置2帶動推動裝置8工作，在推動裝置8與旋轉裝置2的配合下，使蔬菜面團從模具3中被壓成面條，最后人工將已經壓好的面條取走。

因為旋轉裝置2包括有電機20、第一轉軸21、第一皮帶輪22、平皮帶23、第二皮帶輪24、第二轉軸25、軸承座26和螺旋桿27，支板1左側上部設有電機20，電機20左端連接有第一轉軸21，第一轉軸21上設有第一皮帶輪22，處理箱4左壁設有軸承座26，軸承座26上安裝有第二轉軸25，第二轉軸25左端設有第二皮帶輪24，第二皮帶輪24與第一皮帶輪22之間設有平皮帶23，第二轉軸25右端連接有螺旋桿27，螺旋桿27位于處理箱4內，所以當要壓面時，啟動電機20順轉，帶動第一轉軸21順轉，使第一皮帶輪22順轉，帶動第二皮帶輪24順轉，使第二轉軸25順轉，帶動螺旋桿27順轉，從而將蔬菜面團和得更均勻，同時在螺旋桿27順轉的過程中，帶動面團向右側移動，使面團順利地從模具3中被壓出。

因為推動裝置8包括有支桿80、第一滑軌81、定滑輪82、彈性件83、拉線84、第一滑塊85、L形連桿86、推板87和繞線輪89，支架7內頂部設有支桿80和第一滑軌81，第一滑軌81位于支桿80的右方，支桿80底端設有定滑輪82，第一滑軌81上滑動式設有第一滑塊85，第一滑塊85左側與支桿80右側之間連接有彈性件83，第一滑塊85底部設有L形連桿86，L形連桿86右端連接有推板87，推板87位于處理箱4內，推板87上開有開口88，螺旋桿27穿過開口88，第一轉軸21左端設有繞線輪89，繞線輪89上繞有拉線84，拉線84繞過定滑輪82，拉線84末端與第一滑塊85左側連接，拉線84位于彈性件83的下方，所以在第一轉軸21順轉的帶動下，繞線輪89放出拉線84，使第一滑塊85在彈性件83的彈力作用下向右運動，帶動L形連桿86和推板87向右運動，使推板87將蔬菜面團向右推移，從而使面團更好地從模具3中被壓出。

因為還包括有第二滑軌9、第二滑塊10、收納碗11、鐵塊12、電磁鐵13和電動推桿14，支板1右側設有電動推桿14，電動推桿14右端連接有電磁鐵13，支架7內底部設有第二滑軌9，第二滑軌9位于支板1右方，第二滑軌9上滑動式設有第二滑塊10，第二滑塊10頂部設有收納碗11，收納碗11左側設有鐵塊12，鐵塊12位于電磁鐵13右方，所以當面條被壓好后，啟動電動推桿14伸長，帶動電磁鐵13向右運動，當電磁鐵13與鐵塊12接觸時，電動推桿14停止伸長，對電磁鐵13通電，使電磁鐵13帶有磁性，將鐵塊12吸住，從而將收納碗11固定住，然后啟動電動推桿14做伸縮運動，帶動收納碗11左右移動，當收納碗11位于模具3正下方時，電動推桿14停止工作，收納碗11便可將壓好的面條收納好，當收納碗11收滿面條后，電磁鐵13斷電，將鐵塊12釋放，人工將收納碗11取走。

因為還包括有伸縮桿15、推塊16和限位塊17，推板87右側均勻設有推塊16，推板87左側與處理箱4內左壁之間設有伸縮桿15，伸縮桿15右端與推板87左側下部鉸接連接，第一滑軌81底部設有限位塊17，限位塊17位于第一滑塊85右方，所以當推板87在向右移動時，帶動推塊16向右運動，更好的將面團向右推動，伸縮桿15使推板87更穩定的向右移動，限位塊17可以限制第一滑塊85向右運動的速度，使裝置的穩定性能更好。

因為拉線84為鋼絲繩，鋼絲繩具有質量好，牢固性強的特點，所以拉線84的使用壽命長。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
