本技術涉及堅果加工，具體為一種堅果加工用晾果架。

背景技術：

1、堅果，是閉果的一個分類，果皮堅硬，內含一粒或者多粒種子。堅果可分為草本籽堅果和木本堅果，堅果是植物的精華部分，一般都營養豐富，含蛋白質、油脂、礦物質、維生素較高，對人體生長發育、增強體質、預防疾病有極好的功效。

2、經檢索，現有技術中，公開號為cn217471206u的實用新型，公開了一種堅果加工用晾果架，包括底座，所述底座的表面安裝有立柱，所述立柱的表面固定設置有安裝座，所述安裝座的外側設置有調節座，所述調節座與安裝座之間設置有對接軸，所述調節座通過對接軸與安裝座轉動連接，所述抽拉槽的內側設置有晾曬托盤，所述晾曬托盤的邊緣表面開設有定位孔，所述定位孔的內側設置有鎖緊栓，所述晾曬托盤的下表面安裝有承托框，所述承托框的內側設置有承接盤，所述承托框和承接盤上均安裝有磁鐵。該堅果加工用晾果架，晾曬托盤能夠通過調節座和對接軸在安裝座上進行旋轉運動，從而能夠改變晾曬托盤的傾斜角度，故方便晾曬托盤內的堅果能夠穩定正對陽光，使得堅果能夠長時間承受光照，提升晾曬效果。

3、及現有技術，公開號為cn216135146u的一種便于進行翻晾的澳洲堅果加工用風干架。

4、上述多種技術方案，通過不同方式，使得堅果加工用晾曬架的使用效果更佳，但是上述多種方式仍然存在以下不足，在轉動晾曬架時，堅果受重力影響，會向晾曬架的一側滑動，而上述多種方式并不便于對多個堅果進行隔離，從而導致堅果匯聚在一起，影響堅果的晾曬效率。

技術實現思路

1、本實用新型的目的在于提供一種堅果加工用晾果架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括支架，所述兩個支架之間固定連接有連接架，所述連接架的一端連接有撐板，所述兩個支架之間活動設置有多個晾曬架，所述晾曬架的頂部活動設置有頂板，所述晾曬架的底部固定設置有底板，所述支架的內腔左右貫穿開設有多個活動槽，所述活動槽的內腔活動設置有轉桿，所述轉桿的外圈套設有定位盤，所述晾曬架的兩側均設置有t形連接桿，所述t形連接桿的一端開設有轉槽，所述晾曬架的正反面均設置有u形把手。

3、優選的，所述晾曬架的內壁開設有多個卡槽，所述晾曬架的內腔活動設置有多個縱向隔板及橫向隔板，所述縱向隔板與橫向隔板呈垂直排列。

4、優選的，所述縱向隔板的頂部開設有多個第一嵌合槽，所述橫向隔板的底部開設有多個第二嵌合槽，所述第一嵌合槽與第二嵌合槽活動卡接。

5、優選的，所述轉桿的一端與轉槽活動連接，所述定位盤及t形連接桿的一側均開設有多個第二定位孔，所述第二定位孔的內腔通過螺紋連接有第二螺桿。

6、優選的，所述轉桿的一端連接有固定塊，所述固定塊及支架的一側均開設有多個第一定位孔，所述第一定位孔的內腔通過螺紋連接有第一螺桿。

7、優選的，所述頂板的邊緣連接有多個套筒，所述套筒的兩端均設置有限位環，所述限位環的內腔活動設置有第三螺桿，所述底板的邊緣連接有多個支板，所述支板的頂部貫穿開設有第三定位孔，所述第三螺桿與第三定位孔通過螺紋連接，所述第三螺桿的外圈固定設置有固定環，所述固定環位于兩個限位環之間。

8、與現有技術相比，本實用新型的有益效果是：

9、1、該堅果加工用晾果架，通過縱向隔板及橫向隔板的配合使用，多個縱向隔板及橫向隔板呈垂直狀排列，并將晾曬架的內部空間劃分為若干個存儲空間，以便于對材料進行分隔，當晾曬架被翻轉或傾斜時，受縱向隔板及橫向隔板的影響，多個材料不會發生聚集的現象，從而提升材料的晾曬效率。

10、2、該堅果加工用晾果架，通過第一定位孔及第一螺桿的配合使用，將第一螺桿取下后，即可使轉桿失去位置限制，此時即可將轉桿的一端與轉槽分離，使得晾曬架失去位置限制，從而便于對晾曬架進行拿取，以便于對材料進行裝卸，和對晾曬架進行清洗，從而提升裝置的使用便捷性。

技術特征：

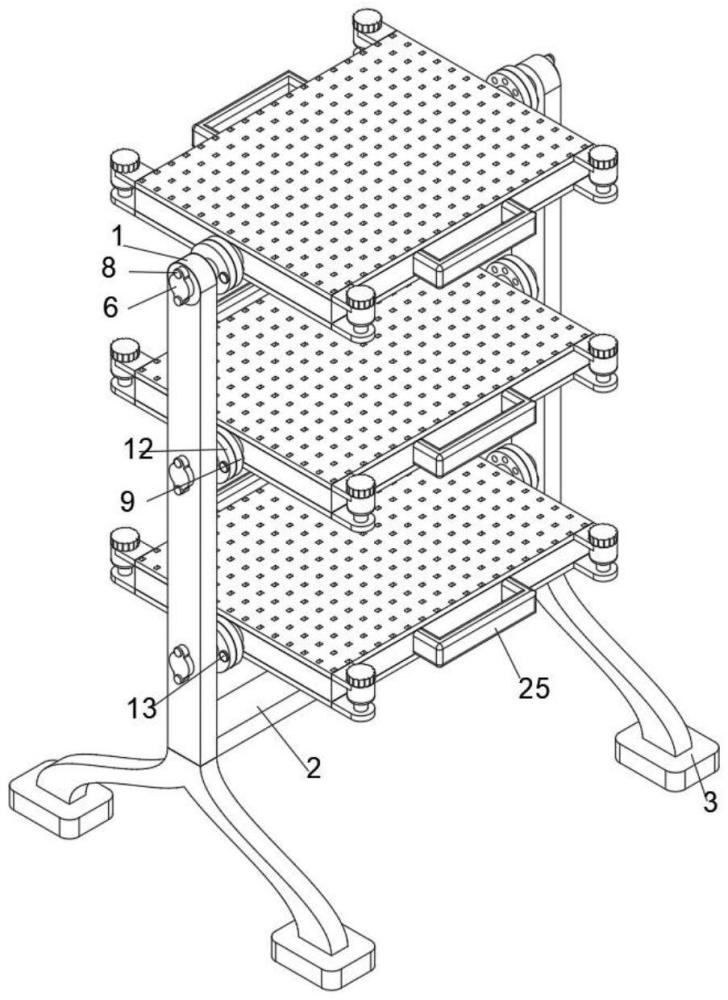

1.一種堅果加工用晾果架，包括支架(1)，其特征在于：所述兩個支架(1)之間固定連接有連接架(2)，所述連接架(2)的一端連接有撐板(3)，所述兩個支架(1)之間活動設置有多個晾曬架(14)，所述晾曬架(14)的頂部活動設置有頂板(16)，所述晾曬架(14)的底部固定設置有底板(20)，所述支架(1)的內腔左右貫穿開設有多個活動槽(4)，所述活動槽(4)的內腔活動設置有轉桿(5)，所述轉桿(5)的外圈套設有定位盤(12)，所述晾曬架(14)的兩側均設置有t形連接桿(9)，所述t形連接桿(9)的一端開設有轉槽(11)，所述晾曬架(14)的正反面均設置有u形把手(25)。

2.根據權利要求1所述的一種堅果加工用晾果架，其特征在于：所述晾曬架(14)的內壁開設有多個卡槽(15)，所述晾曬架(14)的內腔活動設置有多個縱向隔板(26)及橫向隔板(28)，所述縱向隔板(26)與橫向隔板(28)呈垂直排列。

3.根據權利要求2所述的一種堅果加工用晾果架，其特征在于：所述縱向隔板(26)的頂部開設有多個第一嵌合槽(27)，所述橫向隔板(28)的底部開設有多個第二嵌合槽(29)，所述第一嵌合槽(27)與第二嵌合槽(29)活動卡接。

4.根據權利要求1所述的一種堅果加工用晾果架，其特征在于：所述轉桿(5)的一端與轉槽(11)活動連接，所述定位盤(12)及t形連接桿(9)的一側均開設有多個第二定位孔(10)，所述第二定位孔(10)的內腔通過螺紋連接有第二螺桿(13)。

5.根據權利要求1所述的一種堅果加工用晾果架，其特征在于：所述轉桿(5)的一端連接有固定塊(6)，所述固定塊(6)及支架(1)的一側均開設有多個第一定位孔(7)，所述第一定位孔(7)的內腔通過螺紋連接有第一螺桿(8)。

6.根據權利要求1所述的一種堅果加工用晾果架，其特征在于：所述頂板(16)的邊緣連接有多個套筒(17)，所述套筒(17)的兩端均設置有限位環(19)，所述限位環(19)的內腔活動設置有第三螺桿(23)，所述底板(20)的邊緣連接有多個支板(21)，所述支板(21)的頂部貫穿開設有第三定位孔(22)，所述第三螺桿(23)與第三定位孔(22)通過螺紋連接，所述第三螺桿(23)的外圈固定設置有固定環(24)，所述固定環(24)位于兩個限位環(19)之間。

技術總結
本技術公開了一種堅果加工用晾果架，包括支架，兩個支架之間固定連接有連接架，連接架的一端連接有撐板，兩個支架之間活動設置有多個晾曬架，晾曬架的頂部活動設置有頂板，晾曬架的底部固定設置有底板，支架的內腔左右貫穿開設有多個活動槽，活動槽的內腔活動設置有轉桿，轉桿的外圈套設有定位盤，晾曬架的兩側均設置有T形連接桿，T形連接桿的一端開設有轉槽。通過縱向隔板及橫向隔板的配合使用，多個縱向隔板及橫向隔板呈垂直狀排列，并將晾曬架的內部空間劃分為若干個存儲空間，以便于對材料進行分隔，當晾曬架被翻轉或傾斜時，受縱向隔板及橫向隔板的影響，多個材料不會發生聚集的現象，從而提升材料的晾曬效率。

技術研發人員：古宏俊,李明衛
受保護的技術使用者：銅陵老農食品科技有限公司
技術研發日：20240329
技術公布日：2025/4/24
