本技術涉及發酵罐領域，具體為一種奶制品生產用發酵罐。

背景技術：

1、奶制品生產用發酵罐是一種專業設備，主要用于酸奶、開菲爾等乳制品的工業化發酵過程，通過精密控制溫度、ph等條件，促進乳酸菌生長，將原料乳轉化為發酵產品，這些罐體通常由不銹鋼制造，具備自動控制與監控系統，以及優異的衛生設計，可確保大規模生產的效率與安全性，支持不同容量需求，是確保奶制品質量與口感的關鍵技術裝備。

2、奶制品生產用發酵罐憑借其自動化溫控與環境管理、優良的衛生標準，優化了微生物發酵條件，確保了奶制品發酵過程的高效性，但在奶制品在發酵或攪拌過程中會產生氣泡，影響觀察人員觀察奶制品的發酵情況，降低了一種奶制品生產用發酵罐的使用便捷性，所以現在急需設計一種刺穿氣泡的一種奶制品生產用發酵罐。

技術實現思路

1、基于此，本實用新型的目的是提供一種奶制品生產用發酵罐，以解決奶制品生產用發酵罐內的氣泡影響觀察的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種奶制品生產用發酵罐，包括發酵罐主體，所述發酵罐主體的頂部設置有頂蓋，所述發酵罐主體的內部套接有套筒片，所述套筒片的表面設置有多個細針，所述頂蓋的頂部設置有電機，所述電機的輸出端連接有葉片和導向片。

3、通過采用上述技術方案，首先把頂蓋以及葉片和導向片吊起來，然后把套筒片通過限位板與發酵罐主體內壁上通槽進行滑動卡合，等套筒片安裝進發酵罐主體上后，之后把頂蓋以及電機和葉片吊裝進發酵罐主體上，然后奶制品通過進料口進入發酵罐主體的內部，然后通過葉片、導向片通過電機進行旋轉攪拌，此時導向片的對奶制品因攪拌而產生的氣泡進行導向，讓細針對氣泡進行刺穿處理，減少了奶制品上的氣泡，提高了發酵罐的使用便捷性。

4、進一步的，多個所述細針呈等距矩形陣列排布，用于刺破因攪拌而產生的泡沫。

5、通過采用上述技術方案，多個細針的設置以精確計算的距離和位置安放，確保它們能夠穿透泡沫，每個細針都極為纖細，以減少對奶制品本體的干擾，同時又能有效地破裂氣泡，減少了大體積氣泡的存在，降低了泡沫對奶制品發酵的影響，使觀察員能更清晰的看到奶制品的發酵情況，提高了奶制品生產用發酵罐的使用便捷性。

6、進一步的，多個所述導向片沿發酵罐主體的中軸線呈等距線性排布，用于波動氣泡。

7、通過采用上述技術方案，設置多個導向片可以讓不同高度的奶制品表面的氣泡都能在導向片引導下輕柔旋轉，使氣泡接近細針，細針的尖端恰好能夠有效刺破這些氣泡，而且導向片隨著電機的轉動旋轉進行攪拌，可以使奶制品更加均勻的發酵，確保了發酵過程的連續性和高效性。

8、進一步的，所述套筒片的表面兩側均設置有限位板，所述發酵罐主體的內壁開設有通槽。

9、通過采用上述技術方案，限位板的設置可以讓安裝套筒片在發酵罐主體的內壁時，不會因?yàn)槿~片的轉動而進行轉動，使套筒片固定在發酵罐主體的內壁，降低了套筒片的不穩定性，優化了奶制品生產用發酵罐的結構。

10、進一步的，所述通槽與限位板相卡合，所述套筒片通過通槽、限位板與發酵罐主體的內壁呈可拆卸連接結構。

11、通過采用上述技術方案，套筒片通過其邊緣的特定結構，能夠順暢地滑入通槽中，并在限位板的作用下被精準卡合。限位板不僅與通槽相互卡合固定自身位置，還進一步鎖緊套筒片，形成一種穩固但又可拆卸的連接結構，允許套筒片在需要時能夠容易地從發酵罐主體內壁移除，便于定期的檢查、清洗或更換，從而確保發酵過程的衛生條件和設備的長期工作效率。

12、進一步的，所述發酵罐主體一側設置有觀察窗，用于觀察發酵罐主體內部的情況。

13、通過采用上述技術方案，觀察窗是安裝在發酵罐主體上的一個重要透明視窗，其目的在于提供一個直觀的視覺通道，使操作人員或技術人員無需打開發酵罐就能隨時觀察到罐內奶制品的發酵進程，提高了奶制品生產用發酵罐的實用性和安全性。

14、進一步的，所述頂蓋的頂部一側有進料口，所述發酵罐主體的底部設置有出料口，所述發酵罐主體的外側下方設置有支撐桿。

15、通過采用上述技術方案，頂蓋作為發酵罐的關鍵組成部分，位于發酵罐主體的頂部，密封性極佳，確保了發酵過程中微生物活動的無菌環境，頂蓋的一側特設有一個進料口，這個進料口配備有可調節的密封蓋，使得原料如牛奶、發酵劑以及其他添加劑能夠在無菌條件下被精確且安全地加入到發酵罐內部，提高了發酵罐的實用性。

16、綜上所述，本實用新型主要具有以下有益效果：

17、1、本實用新型通過套筒片，在使用奶制品生產用發酵罐時，首先把頂蓋以及葉片和導向片吊起來，然后把套筒片通過限位板與發酵罐主體內壁上的通槽進行滑動卡合，等套筒片安裝進發酵罐主體上后，之后把頂蓋以及電機和葉片吊裝進發酵罐主體上，然后奶制品通過進料口進入發酵罐主體的內部，然后通過葉片、導向片通過電機進行旋轉攪拌，此時導向片的對奶制品因攪拌而產生的氣泡進行導向，讓細針對氣泡進行刺穿處理，減少了因氣泡堆積使觀察人員看不到奶制品的發酵的情況，提高了奶制品生產用發酵罐的使用便捷性；

18、2、本實用新型通過設置限位板，套筒片通過限位板與發酵罐主體內壁上通槽呈可拆卸結構，當奶制品生產用發酵罐需要清洗時，可將套筒片從發酵罐主體上拆卸掉，提高了發酵罐使用的靈活性。

技術特征：

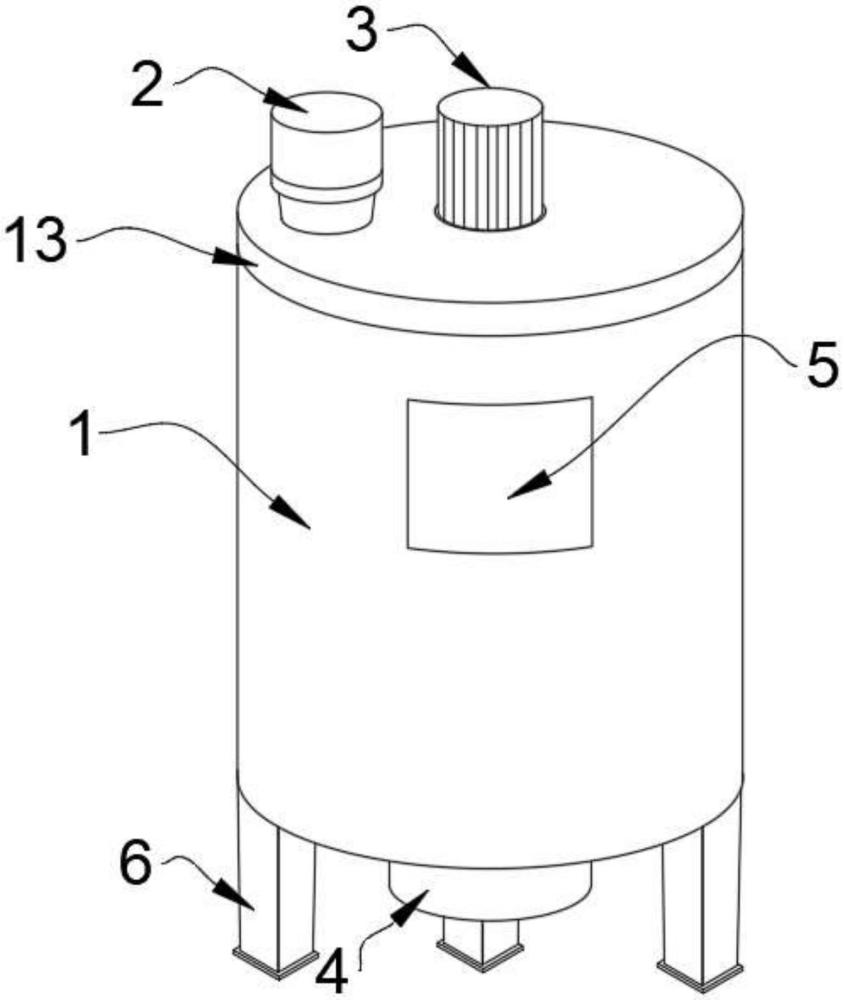

1.一種奶制品生產用發酵罐，其特征在于：包括發酵罐主體(1)，所述發酵罐主體(1)的頂部設置有頂蓋(13)，所述發酵罐主體(1)的內部套接有套筒片(9)，所述套筒片(9)的表面設置有多個細針(10)，所述頂蓋(13)的頂部設置有電機(3)，所述電機(3)的輸出端連接有葉片(7)和導向片(8)。

2.根據權利要求1所述的奶制品生產用發酵罐，其特征在于：多個所述細針(10)呈等距矩形陣列排布，用于刺破因攪拌而產生的泡沫。

3.根據權利要求1所述的奶制品生產用發酵罐，其特征在于：多個所述導向片(8)沿發酵罐主體(1)的中軸線呈等距線性排布，用于波動氣泡。

4.根據權利要求1所述的奶制品生產用發酵罐，其特征在于：所述套筒片(9)的表面兩側均設置有限位板(11)，所述發酵罐主體(1)的內壁開設有通槽(12)。

5.根據權利要求4所述的奶制品生產用發酵罐，其特征在于：所述通槽(12)與限位板(11)相卡合，所述套筒片(9)通過通槽(12)、限位板(11)與發酵罐主體(1)的內壁呈可拆卸連接結構。

6.根據權利要求1所述的奶制品生產用發酵罐，其特征在于：所述發酵罐主體(1)一側設置有觀察窗(5)，用于觀察發酵罐主體(1)內部的情況。

7.根據權利要求1所述的奶制品生產用發酵罐，其特征在于：所述頂蓋(13)的頂部一側有進料口(2)，所述發酵罐主體(1)的底部設置有出料口，所述發酵罐主體(1)的外側下方設置有支撐桿(6)。

技術總結
本技術公開了一種奶制品生產用發酵罐，涉及發酵罐領域。本技術包括發酵罐主體，所述發酵罐主體的頂部設置有頂蓋，所述發酵罐主體的內部套接有套筒片，所述套筒片的表面設置有多個細針，所述頂蓋的頂部設置有電機，所述電機的輸出端連接有葉片和導向片，本技術通過套筒片，套筒片通過限位板與發酵罐主體內壁上的通槽進行滑動卡合，等套筒片安裝進發酵罐主體上后，之后把頂蓋以及電機和葉片吊裝進發酵罐主體上，然后奶制品通過進料口進入發酵罐主體的內部，然后通過葉片、導向片通過電機進行旋轉攪拌，此時導向片的對奶制品因攪拌而產生的氣泡進行導向，讓細針對氣泡進行刺穿處理，提高了奶制品生產用發酵罐的觀察便捷性。

技術研發人員：陸克順
受保護的技術使用者：廣西天添乳業有限公司
技術研發日：20240705
技術公布日：2025/4/24
