本申請涉及脫鹽清洗，更具體地說，涉及一種滾動式脫鹽清洗提升機構。

背景技術：

1、裙帶菜屬于褐藻門，翅藻科裙帶菜屬多年生藻類植物，藻體褐色，柔革質，裙帶菜營養價值較高，其含有大量無機鹽，可調節體內酸堿平衡，且味道溫和，常用來食用，而在裙帶在食用之前，需要對其進行脫鹽清洗加工處理工序。

2、目前對于裙帶菜所用的脫鹽清洗工序中，通常是利用清水池直接對其進行漂洗的方式，使得存在脫鹽清洗效果不佳的同時，還存在人工勞動量較大的問題。

3、為了解決上述問題，本申請提供一種滾動式脫鹽清洗提升機構。

技術實現思路

1、本申請提供的一種滾動式脫鹽清洗提升機構采用如下的技術方案：

2、一種滾動式脫鹽清洗提升機構，包括滾筒，所述滾筒的下方設有污水池，且滾筒與污水池兩側的連接處均固定安裝有支板，所述滾筒的中心內腔轉動安裝有轉桿，所述轉桿的外壁設置有螺旋蛟龍，且轉桿的一端連接有電機，所述螺旋蛟龍位于滾筒的內部，所述滾筒頂端的一側固定套接有入料口，而滾筒底端另一側開設有排料口，所述滾筒的頂端貫穿式固定套接有固定盒，所述固定盒位于入料口、排料口所在垂直面域的之間位置，所述固定盒的底端固定安裝有噴淋頭，且固定盒的頂端固定套接有分流管，所述分流管的一側端固定套接有清水管，所述固定盒的下方分布有多個漏孔，且多個漏孔呈陣列式開設于滾筒的底端。

3、通過上述技術方案，多個漏孔便于滾筒內部脫鹽清洗污水的排出。

4、進一步的，所述電機位于滾筒的外部，且電機的外壁通過底座固定式安裝于滾筒的一側外壁。

5、通過上述技術方案，底座實現對電機的安裝固定作用。

6、進一步的，所述噴淋頭設置有多個，多個所述噴淋頭在固定盒的底端呈線性均勻式分布，且多個噴淋頭均位于螺旋蛟龍最外端所在位置的上方。

7、通過上述技術方案，噴淋頭位置的限定可防止與螺旋蛟龍之間相互影響。

8、進一步的，所述污水池的一側內壁固定安裝有隔板，所述隔板底端的中部貫穿式開設有缺口槽，且隔板兩側的腔體通過缺口槽相連通。

9、進一步的，所述污水池的一側內壁固定連接有濾水板，且濾水板的一端與隔板的一側壁相固定連接。

10、通過上述技術方案，濾水板實現處理后裙帶菜的承接并濾水作用。

11、進一步的，所述污水池靠近濾水板一側的前上端貫穿式開設有通槽，而通槽底部內壁所在的位置高于濾水板頂部的高度。

12、通過上述技術方案，通槽便于人工對處理后裙帶菜的拾取收集工作。

13、進一步的，所述污水池底部的四角處均固定安裝有支腿，且污水池遠離濾水板的一側底端固定套接有排污管，所述排污管的一側設置有抽取泵。

14、通過上述技術方案，排污管便于污水池內部污水的集中排出作用。

15、綜上所述，本申請包括以下有益技術效果：

16、本申請通過所設置的滾筒與污水池，能夠對其上結構進行主體承接的同時，利用滾筒上所設置的轉桿、螺旋蛟龍、電機、入料口、排料口以及固定盒、噴淋頭、分流管、清水管、漏孔，實現對待加工裙帶菜有效螺旋滾動式輸送的同時，起到對其有效脫鹽清洗作用，并使得清洗后污水通過污水池進行收集與集中排放，從而提高裙帶菜脫鹽清洗效果的同時，有效克服現有操作方式中存在人工勞動量較大的問題。

技術特征：

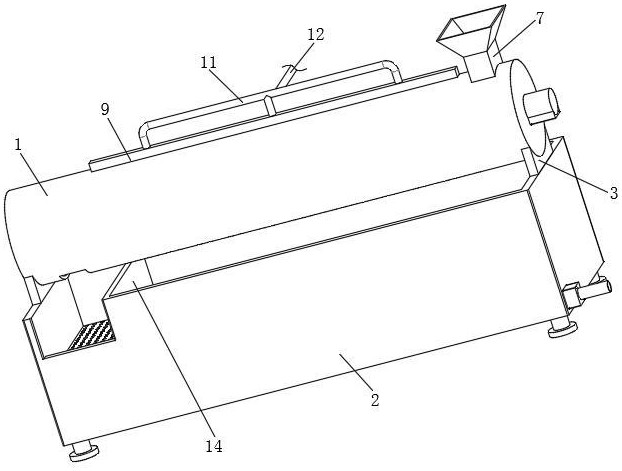

1.一種滾動式脫鹽清洗提升機構，包括滾筒（1），其特征在于：所述滾筒（1）的下方設有污水池（2），且滾筒（1）與污水池（2）兩側的連接處均固定安裝有支板（3），所述滾筒（1）的中心內腔轉動安裝有轉桿（4），所述轉桿（4）的外壁設置有螺旋蛟龍（5），且轉桿（4）的一端連接有電機（6），所述螺旋蛟龍（5）位于滾筒（1）的內部，所述滾筒（1）頂端的一側固定套接有入料口（7），而滾筒（1）底端另一側開設有排料口（8），所述滾筒（1）的頂端貫穿式固定套接有固定盒（9），所述固定盒（9）位于入料口（7）、排料口（8）所在垂直面域的之間位置，所述固定盒（9）的底端固定安裝有噴淋頭（10），且固定盒（9）的頂端固定套接有分流管（11），所述分流管（11）的一側端固定套接有清水管（12），所述固定盒（9）的下方分布有多個漏孔（13），且多個漏孔（13）呈陣列式開設于滾筒（1）的底端。

2.根據權利要求1所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述電機（6）位于滾筒（1）的外部，且電機（6）的外壁通過底座固定式安裝于滾筒（1）的一側外壁。

3.根據權利要求1所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述噴淋頭（10）設置有多個，多個所述噴淋頭（10）在固定盒（9）的底端呈線性均勻式分布，且多個噴淋頭（10）均位于螺旋蛟龍（5）最外端所在位置的上方。

4.根據權利要求1所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述污水池（2）的一側內壁固定安裝有隔板（14），所述隔板（14）底端的中部貫穿式開設有缺口槽（15），且隔板（14）兩側的腔體通過缺口槽（15）相連通。

5.根據權利要求4所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述污水池（2）的一側內壁固定連接有濾水板（16），且濾水板（16）的一端與隔板（14）的一側壁相固定連接。

6.根據權利要求5所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述污水池（2）靠近濾水板（16）一側的前上端貫穿式開設有通槽（17），而通槽（17）底部內壁所在的位置高于濾水板（16）頂部的高度。

7.根據權利要求6所述的一種滾動式脫鹽清洗提升機構，其特征在于：所述污水池（2）底部的四角處均固定安裝有支腿，且污水池（2）遠離濾水板（16）的一側底端固定套接有排污管（18），所述排污管（18）的一側設置有抽取泵。

技術總結
本申請屬于脫鹽清洗技術領域，公開了一種滾動式脫鹽清洗提升機構，包括滾筒，滾筒的下方設有污水池，且滾筒與污水池兩側的連接處均固定安裝有支板，滾筒的中心內腔轉動安裝有轉桿，轉桿的外壁設置有螺旋蛟龍，且轉桿的一端連接有電機，螺旋蛟龍位于滾筒的內部，滾筒頂端的一側固定套接有入料口，而滾筒底端另一側開設有排料口，滾筒的頂端貫穿式固定套接有固定盒；本申請通過所設置的滾筒與污水池，能夠對其上結構進行主體承接的同時，利用滾筒上所設置的轉桿、螺旋蛟龍、電機、入料口、排料口以及固定盒、噴淋頭、分流管、清水管、漏孔，實現對待加工裙帶菜有效螺旋滾動式輸送的同時，起到對其有效脫鹽清洗作用。

技術研發人員：蔡玉文
受保護的技術使用者：惠州市蔡發農業有限公司
技術研發日：20240726
技術公布日：2025/4/24
