本發明涉及卷煙自動化領域，特別是涉及一種頻率控制的方法及裝置。

背景技術：

卷煙生產過程中，制梗絲包括投梗、一次潤梗、儲梗、二次潤梗、切梗、梗絲膨脹、加香等工序。其中二次潤梗是制梗絲過程中的重要工序，通過刮板回潮機將儲梗后的煙梗再次加溫加濕，提高煙梗的整體柔韌性。儲梗柜與電子秤、定量管等設備配合使用起到存放、均衡物料水分、穩定物料流量的作用。

生產過程中，電子秤根據設定流量自動控制煙梗流量，定量管依據煙梗來料情況自動啟停進料布帶，電子秤的控制能力較強，滿足卷煙工藝規范要求。但在日常生產中，會發生儲梗柜出料流量不均勻，電子秤實時流量大幅度波動，定量管供料不足有時會出現斷流等現象。

技術實現要素：

基于此，有必要提供一種頻率控制的方法及裝置，對底帶的頻率自動調整，使定量管供料流量穩定。

一種頻率控制的方法，包括：

根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段；

在儲梗柜中的底帶移動時，根據所述剩余出料比例確定物料所在的階段；

根據物料所在的階段采用對應預設的規則調整所述底帶的頻率。

在其中一個實施例中，所述料頭階段包括出料平滑端及與出料平滑端銜接的料頭斜坡，所述料尾階段包料尾斜坡，所述料中階段包括料頭斜坡與料尾斜坡的料中部分。

在其中一個實施例中，當根據所述剩余出料比例確定物料在料頭階段時，所述采用對應預設的規則調整所述底帶的頻率具體為：

檢測當前剩余出料比例是否大于第一預設值；

若是，則設置底帶的頻率為預設的初始值；

檢測當前剩余出料比例是否大于第二預設值，所述第二預設值小于所述第一預設值；

若是，則以預設的初始值與當前剩余出料比例的乘積作為底帶的頻率。

在其中一個實施例中，當根據所述剩余出料比例確定物料在料中階段時，所述采用對應預設的規則調整所述底帶的頻率具體為：

設計底帶的頻率為預設頻率值；

根據定量管的低位光電管的狀態對所述預設頻率值進行調整。

在其中一個實施例中，當根據所述剩余出料比例確定物料在料尾階段時，所述采用對應預設的規則調整所述底帶的頻率具體為：

設置底帶的頻率為所述預設的初始值減去所述預設的初始值與當前剩余出料比例的乘積。

以上所述頻率控制的方法根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段，在不同的階段自動調整底帶的頻率，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

一種頻率控制的裝置，包括：

劃分模塊，用于根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段；

確定模塊，用于在儲梗柜中的底帶移動時，根據所述剩余出料比例確定物料所在的階段；

調整模塊，用于根據物料所在的階段采用對應預設的規則調整所述底帶的頻率。

在其中一個實施例中，所述料頭階段包括出料平滑端及與出料平滑端銜接的料頭斜坡，所述料尾階段包料尾斜坡，所述料中階段包括料頭斜坡與料尾斜坡的料中部分。

在其中一個實施例中，當所述確定模塊根據所述剩余出料比例確定物料在料頭階段時，所述調整模塊還用于檢測當前剩余出料比例是否大于第一預設值，若是，則設置底帶的頻率為預設的初始值，否則，檢測當前剩余出料比例是否大于第二預設值，所述第二預設值小于所述第一預設值，若是，則以預設的初始值與當前剩余出料比例的乘積作為底帶的頻率。

在其中一個實施例中，當所述確定模塊根據所述剩余出料比例確定物料在料中階段時，所述調整模塊還用于設計底帶的頻率為預設頻率值，根據定量管的低位光電管的狀態對所述預設頻率值進行調整。

在其中一個實施例中，當所述確定模塊根據所述剩余出料比例確定物料在料尾階段時，所述調整模塊還用于設置底帶的頻率為所述預設的初始值減去所述預設的初始值與當前剩余出料比例的乘積。

以上所述頻率控制的裝置根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段，在不同的階段自動調整底帶的頻率，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

附圖說明

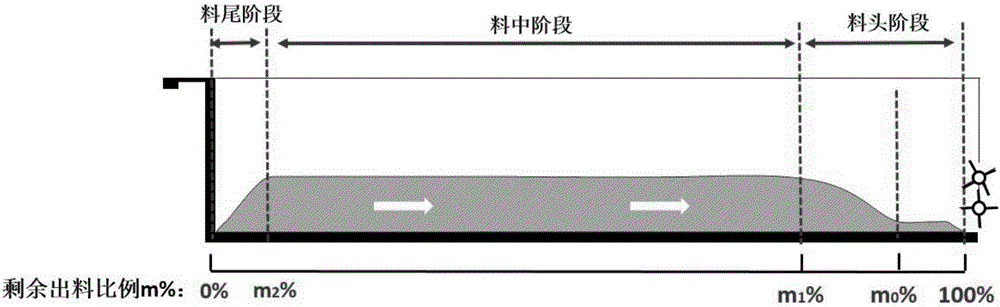

圖1為儲梗柜物料模型的劃分示意圖；

圖2為流量監控示意圖；

圖3為一實施例的頻率控制方法的流程示意圖；

圖4為一實施例的頻率控制裝置的結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1所示，本實施例根據儲梗柜的結構特點，對儲梗柜的物料模塊進行了劃分，將其劃分為三個階段，如圖1中所示，依次為料頭階段、料中階段和料尾階段。

根據儲梗柜的結構特點，分配行車布料后，儲梗柜內物料呈現一定坡度，因此儲梗柜出料時，底帶頻率應該相應的調整，保證定量管供料流量的穩定性。

目前，通用梗的生產過程中，操作工需要結合生產經驗人為設定底帶頻率，出料時，底帶初始頻率調整為50Hz，隨著儲梗柜出料端煙梗的增多，頻率調整為30-35Hz。但生產前定量管預鋪料時間短，生產過程中由于人為設定的頻率值、更改頻率時間節點不準確，儲梗柜中底帶頻率的變化不能自動跟蹤電子秤流量的輸出，導致定量管不同程度出現供料不足的現象，如圖2所示，料頭階段及料尾階段時流量波動十分明顯，由于供料流量不穩定，會造成設備頻繁啟停，存在堵料、斷流隱患問題。

為此，如圖3所示，一實施例的頻率控制方法包括步驟S120至步驟S160。

步驟S120，根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段；

步驟S140，在儲梗柜中的底帶移動時，根據剩余出料比例確定物料所在的階段；

步驟S160，根據物料所在的階段采用對應預設的規則調整底帶的頻率。

以上所述頻率控制的方法根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段，在不同的階段自動調整底帶的頻率，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

其中，料頭階段包括出料平滑端及與出料平滑端銜接的料頭斜坡，料尾階段包料尾斜坡，料中階段包括料頭斜坡與料尾斜坡的料中部分。明顯的，料中部分為為兩個斜坡連接的平滑的一段。其中，如圖1所示，剩余出料比例以整體物料的長度作為100％，出料平滑端與料頭斜坡連接處的剩余出料比例為m₀％，料頭斜坡與料中部分連接處的剩余出料比例為m₁％，料尾斜坡與料中部分連接處的剩余出料比例為m₂％。

其中，當根據剩余出料比例確定物料在料頭階段時，即如圖1所示，當前的剩余出料比例m％大于m₁％時，采用對應預設的規則調整底帶的頻率具體為：

檢測當前剩余出料比例是否大于第一預設值；

若是，則設置底帶的頻率為預設的初始值；

檢測當前剩余出料比例是否大于第二預設值，所述第二預設值小于所述第一預設值；

若是，則以預設的初始值與當前剩余出料比例的乘積作為底帶的頻率。

由于出料是按照料頭階段、料中階段和料尾階段依次進行，因此，首先為料頭階段，若當前剩余出料比例m％大于第一預設值m₀％，則表示為出料平滑端，此時，底帶的頻率f通常為預設的初始值50Hz，；若當前剩余出料比例m％小于第一預設值m₀％且大于第二預設值m₁％，則表示為料頭階段，則底帶的頻率f設置為預設的初始值與當前剩余出料比例的乘積，即f＝50*m％。

其中，當根據剩余出料比例確定物料在料中階段時，即如圖1所示，當前的剩余出料比例m％大于m₂％且小于m₁％時，采用對應預設的規則調整底帶的頻率具體為：

設計底帶的頻率為預設頻率值；

根據定量管的低位光電管的狀態對預設頻率值進行調整。

本實施例中，預設頻率值為理論頻率f₁，并可以通過定量管中的低位光電的狀態調整預設頻率值。優選的，當光電管的狀態為低光無料時，每間隔時間t秒增加Δf(Hz)，Δf可以是一個固定的數值，具體可以依據實際應用進行數據確定選擇。當光電管的狀態為低光有料時，底帶頻率不需要變化。當光電管的狀態為低光有料2秒時，則每間隔時間t秒減少Δf(Hz)。當光電管的狀態為中光有料2秒，則調整底帶頻率為0。

可以知道的是，在卷煙設備中，儲梗柜與電子秤、定量管等設備配合使用，定時管中設置有低位光電管用于對物料進行檢測，均為常規應用，本實施例不再具體說明。

其中，當根據剩余出料比例確定物料在料尾階段時，即如圖1所示，當前的剩余出料比例m％小于m₂％時，采用對應預設的規則調整底帶的頻率具體為：

設置底帶的頻率為預設的初始值減去預設的初始值與當前剩余出料比例的乘積。

即當物料在料尾階段時，底帶的頻率f＝50-50*m％＝50(1-m％)。

明顯的，通過對以上三個階段對應底帶頻率的調整，可以避免坡度對出料時的影響，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

如圖4所示，一實施例的頻率控制的裝置包括劃分模塊120、確定模塊140和調整模塊160。

劃分模塊120用于根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段；

確定模塊140用于在儲梗柜中的底帶移動時，根據剩余出料比例確定物料所在的階段；

調整模塊160用于根據物料所在的階段采用對應預設的規則調整底帶的頻率。

以上所述頻率控制的裝置根據儲梗柜的剩余出料比例將儲梗柜中的物料從儲梗柜的出料端依次劃分為料頭階段、料中階段和料尾階段，在不同的階段自動調整底帶的頻率，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

其中，料頭階段包括出料平滑端及與出料平滑端銜接的料頭斜坡，料尾階段包料尾斜坡，料中階段包括料頭斜坡與料尾斜坡的料中部分。明顯的，料中部分為為兩個斜坡連接的平滑的一段。其中，如圖1所示，剩余出料比例以整體物料的長度作為100％，出料平滑端與料頭斜坡連接處的剩余出料比例為m₀％，料頭斜坡與料中部分連接處的剩余出料比例為m₁％，料尾斜坡與料中部分連接處的剩余出料比例為m₂％。

其中，當確定模塊根據剩余出料比例確定物料在料頭階段時，即如圖1所示，當前的剩余出料比例m％大于m₁％時，調整模塊還用于檢測當前剩余出料比例是否小于第一預設值，若是，則設置底帶的頻率為預設的初始值，否則，檢測當前剩余出料比例是否小于第二預設值，若是，則以預設的初始值與當前剩余出料比例的乘積作為底帶的頻率。

由于出料是按照料頭階段、料中階段和料尾階段依次進行，因此，首先為料頭階段，若當前剩余出料比例m％大于第一預設值m₀％，則表示為出料平滑端，此時，底帶的頻率f通常為預設的初始值50Hz，；若當前剩余出料比例m％小于第一預設值m₀％且大于第二預設值m₁％，則表示為料頭階段，則底帶的頻率f設置為預設的初始值與當前剩余出料比例的乘積，即f＝50*m％。

其中，當確定模塊根據剩余出料比例確定物料在料中階段時，即如圖1所示，當前的剩余出料比例m％大于m₂％且小于m₁％時，調整模塊還用于設計底帶的頻率為預設頻率值，根據定量管的低位光電管的狀態對預設頻率值進行調整。

本實施例中，預設頻率值為理論頻率f₁，并可以通過定量管中的低位光電的狀態調整預設頻率值。優選的，當光電管的狀態為低光無料時，每間隔時間t秒增加Δf(Hz)，Δf可以是一個固定的數值，具體可以依據實際應用進行數據確定選擇。當光電管的狀態為低光有料時，底帶頻率不需要變化。當光電管的狀態為低光有料2秒時，則每間隔時間t秒減少Δf(Hz)。當光電管的狀態為中光有料2秒，則調整底帶頻率為0。

可以知道的是，在卷煙設備中，儲梗柜與電子秤、定量管等設備配合使用，定時管中設置有低位光電管用于對物料進行檢測，均為常規應用，本實施例不再具體說明。

其中，當確定模塊根據剩余出料比例確定物料在料尾階段時，即如圖1所示，當前的剩余出料比例m％小于m₂％時，調整模塊還用于設置底帶的頻率為預設的初始值減去預設的初始值與當前剩余出料比例的乘積。

即當物料在料尾階段時，底帶的頻率f＝50-50*m％＝50(1-m％)。

明顯的，通過對以上三個階段對應底帶頻率的調整，可以避免坡度對出料時的影響，使底帶頻率的變化自動跟蹤電子秤流量的輸出，防止電子秤實時流量大幅度波動，使定量管供料穩定，使儲梗柜出料流量均勻。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
