本實用新型涉及卷煙技術領域，具體地涉及一種電吸煙系統加熱器。

背景技術：

電加熱卷煙是煙草制品不通過燃燒，直接通過電加熱器對煙草制品進行加熱，烘烤出煙草中的香味物質，不會產生卷煙高溫燃燒有害物質和側流煙氣，并且吸煙者可以隨意的暫停和重新開始抽吸的新型卷煙?，F(xiàn)有的電加熱器不方便取下和安裝煙草制品，且不能較好的將煙草中的香味物質或添加的香味物質干餾出來，因此需要發明一種新的結構簡單的加熱器結構是有必要的。

技術實現要素：

本實用新型的目的就是針對現有技術的缺陷，提供一種電吸煙系統加熱器。

本實用新型采用的技術方案是：它包括電極觸角，所述電極觸角周圈上均勻垂直連接有若干電加熱片，所述每片電加熱片由垂直連接在電極觸角上的若干電加熱片觸角沿中心對折后形成，所述電加熱片觸角對折后的兩部分之間設有間隙，所述電極觸角中心連接有中心支撐桿。

本實用新型較好的技術方案是：所述電極觸角由若干個相互獨立的分電極觸角構成，每個分電極觸角上各連接一片電加熱片。

上述方案中更優選的方案是：所述電極觸角由四個相互獨立的分電極觸角構成，每個分電極觸角上各連接一片電加熱片。

本實用新型能夠方便的取下和安裝吸煙制品，在通過電池加熱的時候較好的將煙草中的香味物質或添加的香味物質干餾出來。

附圖說明

圖1為一種方案加熱器的結構示意圖；

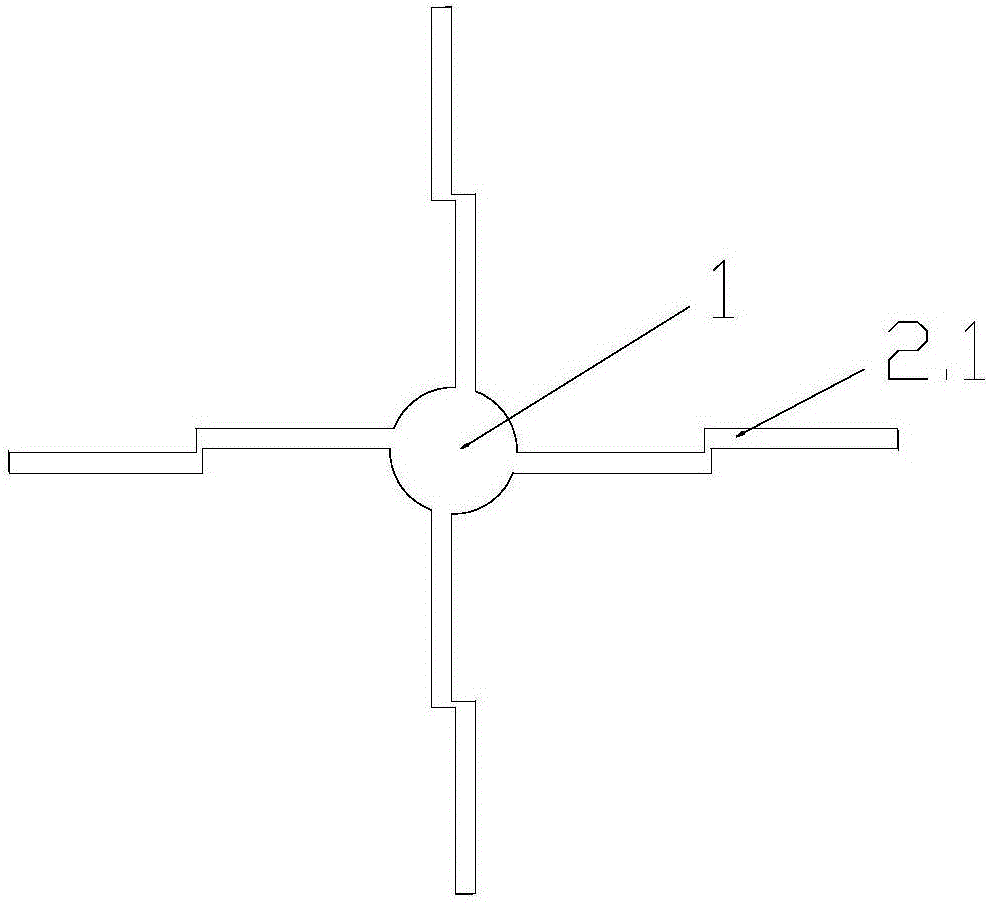

圖2為圖1中一種方案的加熱器的制作過程圖；

圖3為圖1中一種方案的加熱器的制作過程圖；

圖4為另一種方案加熱器的結構示意圖；

圖5為圖4中另一種方案的加熱器的制作過程圖；

圖6為圖4中另一種方案的加熱器的制作過程圖。

其中：1-電極觸腳(1.1-分電極觸腳)、2-電加熱片(2.1-電加熱片觸腳)、3-空隙、4-煙草制品腔、5-中心支撐桿。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步的詳細說明，便于清楚地了解本實用新型，但它們不對本實用新型構成限定。

本實用新型加熱器結構形式的第一種方案：如圖1所示，包括電極觸角1，所述電極觸角1周圈上均勻垂直連接有四片電加熱片2，四片電加熱片2之間形成煙草制品腔4，煙草制品腔4用于放置煙草制品并通過加熱器來加熱煙草制品，所述電極觸角1中心連接有中心支撐桿5，在熱煙草制品被加熱時，用于熱煙草制品更好的固定，不移動。

如圖2、圖3所示，每片電加熱片2由連接在電極觸角1上的若干電加熱片觸角2.1沿中心對折后，再沿著電加熱片觸角2.1與電極觸腳1的連接處，向電極觸角1的中軸線方向翻折90°后形成，所述電加熱片觸角2.1對折后的兩部分之間設有間隙3。圖3中的電加熱片觸角2.1可以由圖2中所示的電加熱片觸角2.1折疊而來，也可以是直接由整片電加熱片制備。

本實用新型加熱器結構形式的第二種方案：如圖4所示，所述電極觸角1由四個相互獨立的分電極觸角1.1構成，四個分電極觸角1.1上各連接一片電加熱片2，四片電加熱片2之間形成煙草制品腔4。

如圖5、圖6所示，每片電加熱片2由連接在四個分電極觸角1.1上的四個電加熱片觸角2.1沿中心對折后，再沿著電加熱片觸角2.1與分電極觸腳1.1的連接處，向電極觸角1的中軸線方向翻折90°后形成，所述電加熱片觸角2.1對折后的兩部分之間設有間隙3。

本實用新型所述的電加熱片2的厚度一般為0.01mm-1mm；電加熱片觸腳2.1的寬度一般為0.2mm-5mm。

本實用新型所述的加熱器制備成圓柱形，還可以制備成方形、橢圓圓柱形等，但不限于這幾種形狀。

本說明書未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
