技術領域

本發明涉及體育用品領域，特別涉及一種可調節高度的足球訓練裝置。

背景技術：

眾所周知，足球整體呈球形，在足球訓練時，由于其滾動靈活，對于控球能力差的初學者而言，很容易將球踢飛，需要反復撿拾足球，受訓者體力消耗較大，容易疲勞，客觀上減少了有效的訓練時間，不利足球技術的提高。

技術實現要素：

為了解決現有技術的問題，本發明實施例提供了一種提高了訓練效率，有效提高足球技術的可調節高度的足球訓練裝置。所述技術方案如下：

本發明實施例提供了一種可調節高度的足球訓練裝置，所述可調節高度的足球訓練裝置包括底座、設置在所述底座上的調節裝置、設置在所述調節裝置頂部的橫桿、設置在所述橫桿兩端的足球組件；

所述底座包括真空吸盤、固定在所述真空吸盤上的上蓋；所述真空吸盤中間內部設置有鐵片，所述鐵片中間固定有連接桿；所述上蓋中間設置有開槽；

所述調節裝置包括與所述連接桿連接的第一立板、通過調節機構與所述第一立板連接的第二立板；

所述第一立板內側上依次順序設置有突起部；

所述調節機構包括通過銷軸設置在所述第二立板上的調節機構本體、套設在所述銷軸外的壓簧、與所述銷軸端部連接的調節把手、與所述銷軸連接的壓板、設置在所述壓板端部的楔形部；

所述楔形部是自所述壓板端部向一側延伸而成；

所述楔形部大致呈梯形；

所述楔形部端部端面所在平面比所述壓板內側所在平面稍高；

所述足球組件包括與所述橫桿連接的彈力繩、與所述彈力繩連接的掛扣、與所述掛扣連接的足球；所述足球包括球體、設置在所述球體接縫處的熒光條、設置在所述球體上的足球氣門芯、與所述足球氣門芯一體成型的隱藏式扣栓、設置在所述足球氣門芯外的環狀通孔、設置在所述環狀通孔兩端的進口和出口、設置在所述環狀通孔內的鋼絲；所述鋼絲兩端相扣形成圓環；所述掛扣掛在所述圓環上。

本發明實施例提供的技術方案帶來的有益效果是：

設置調節裝置，便于根據球員自身身高或者其他要求調節高度進行顛球訓練；設置足球組件，使得足球通過彈力繩設置在橫桿上時更加牢固，方便顛球練習，提高訓練效率；設計新穎，結構簡單，束縛結構受力穩定，提高了訓練效率，有效提高足球技術，具有較好的推廣應用前景。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的可調節高度的足球訓練裝置的結構示意圖；

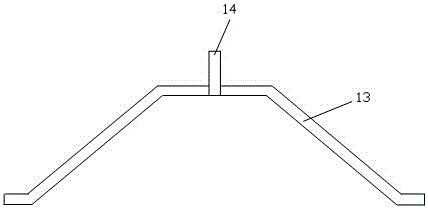

圖2是本發明實施例提供的真空吸盤的剖視圖；

圖3是本發明實施例提供的上蓋的結構示意圖；

圖4是本發明實施例提供的調節裝置的結構示意圖；

圖5是本發明實施例提供的第一立板的結構示意圖；

圖6是本發明實施例提供的調節機構的結構示意圖；

圖7是本發明實施例提供的足球組件的局部視圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明實施方式作進一步地詳細描述。

實施例

本發明實施例提供了一種可調節高度的足球訓練裝置，參見圖1，所述可調節高度的足球訓練裝置包括底座1、設置在底座1上的調節裝置3、設置在調節裝置3頂部的橫桿2、設置在橫桿2兩端的足球組件4；

底座1包括真空吸盤11、固定在真空吸盤11上的上蓋12；參見圖2，真空吸盤11中間內部設置有鐵片13，鐵片13中間固定有連接桿14；參見圖3，上蓋12中間設置有開槽15，連接桿14的上端穿過開槽15；

參見圖4，調節裝置3包括與連接桿14連接的第一立板31、通過調節機構32與第一立板31連接的第二立板33；

參見圖5，第一立板31內側上依次順序設置有突起部35；

參見圖6，調節機構32包括通過銷軸321設置在第二立板33上的調節機構本體322、套設在銷軸321外的壓簧323、與銷軸321端部連接的調節把手324、與銷軸321連接的壓板325、設置在壓板325端部的楔形部326。楔形部326是自壓板325端部向一側延伸而成，楔形部326大致呈梯形，楔形部326端部端面所在平面比壓板325內側所在平面稍高；

便于根據球員自身身高或者其他要求調節高度進行顛球訓練；

參見圖7，足球組件4包括與橫桿2連接的彈力繩41、與彈力繩41連接的掛扣43、與掛扣43連接的足球42；足球42包括球體421、設置在球體421接縫處的熒光條、設置在球體421上的足球氣門芯422、與足球氣門芯422一體成型的隱藏式扣栓423、設置在足球氣門芯422外的環狀通孔424、設置在環狀通孔424兩端的進口425和出口426、設置在環狀通孔424內的鋼絲；鋼絲從進口425穿入后通過環狀通孔424再從出口426穿出，鋼絲兩端相扣形成圓環427，掛扣43掛在圓環427上，彈力繩41與足球42得到可靠的連接。

本發明實施例提供的技術方案帶來的有益效果是：

設置調節裝置，便于根據球員自身身高或者其他要求調節高度進行顛球訓練；設置足球組件，使得足球通過彈力繩設置在橫桿上時更加牢固，方便顛球練習，提高訓練效率；設計新穎，結構簡單，束縛結構受力穩定，提高了訓練效率，有效提高足球技術，具有較好的推廣應用前景。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
