本申請實施例涉及加熱模組領域，尤其涉及一種加熱模組及加熱模組的制備方法。

背景技術：

1、傳統的香煙制品在使用過程中通過燃燒煙草而產生大量煙草氣霧，揮發出尼古丁等有效成分，供使用者吸食，同時也會因為不完全燃燒等原因產生焦油、一氧化碳等有害物質，而會對使用者帶來較大的健康損害。因此，低溫加熱而不燃燒的加熱方式，因其可以降低健康危害而受到廣大煙草消費者的關注。常見的低溫加熱而不燃燒的實現方式主要有電阻加熱、電磁加熱和紅外加熱，主要是通過熱傳導和熱輻射的方式來實現對氣溶膠生成制品的加熱。近幾年，氣流加熱的方式也逐漸引起業內的關注，氣流加熱主要是對流的形式來實現氣溶膠生成制品的加熱。

2、目前的其中一種氣流加熱方式采用陶瓷等導熱材料通過機械加工出大量的氣流通道，以及用于放置發熱體的容納腔，發熱體設置在容納腔內部，將熱量傳導給導熱材料，再通過導熱材料對經過其內部氣流通道的大量氣流通道進行加熱，使加熱之后的熱空氣進入氣溶膠生成制品的內部而產生氣溶膠，以供使用者抽吸使用。此方案通常難以保證導熱材料與發熱體之間熱量傳導的效率。

技術實現思路

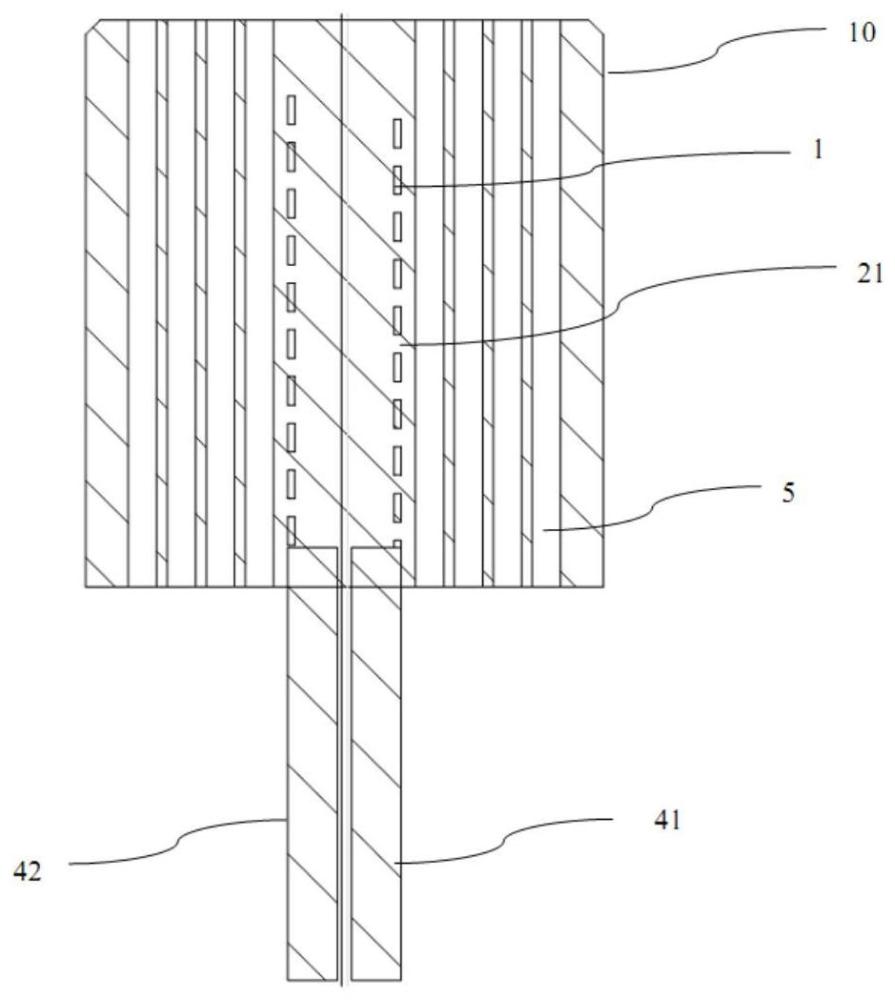

1、本申請的一個實施例提供一種加熱模組包括發熱體，被配置為通過電流而產生電阻焦耳熱，或者在變化的磁場中被誘導以形成渦流發熱；第一熱擴散體，第一熱擴散體覆蓋且通過燒結一體連接在發熱體的至少部分表面。

2、在一些實施例中，發熱體表面設置有絕緣層，且絕緣層設置在第一熱擴散體與發熱體之間，以使第一熱擴散體與發熱體之間具有熱傳導而非電連接。

3、在一些實施例中，絕緣層包括附著在發熱體表面的絕緣材料，其中絕緣材料包括釉、玻璃或者二氧化硅。

4、在一些實施例中，第一熱擴散體完全覆蓋發熱體。

5、在一些實施例中，第一熱擴散體在原遠離發熱體的區域，設置有多個貫通的氣流通道，氣流通道可供空氣通過。

6、在一些實施例中，發熱體包括呈螺旋線圈狀發熱絲，發熱絲通過電流而產生電阻焦耳熱。

7、在一些實施例中，螺旋狀的發熱絲與第一熱擴散體嵌套設置并燒結連接，以使螺旋狀的發熱絲的內外表面均與第一熱擴散體連接。

8、在一些實施例中，第一熱擴散體由第一熱擴散體材料燒結而成，其中第一熱擴散體材料為石墨或石墨烯。

9、在一些實施例中，第一熱擴散體部分覆蓋發熱體。

10、在一些實施例中，還包括第二熱擴散體，第二熱擴散體設置有多個貫通的氣流通道，氣流通道可供空氣穿過；其中，第二熱擴散體、第一熱擴散體完全覆蓋發熱體且通過燒結一體連接。

11、在一些實施例中，第二熱擴散體包括石墨或者陶瓷。

12、本申請的一個實施例還提供一種加熱模組的制備方法，包括：

13、提供發熱體，在發熱體的表面進行絕緣處理；

14、提供第一熱擴散體材料，將第一熱擴散體材料覆蓋在絕緣后的發熱體的至少部分表面；

15、將絕緣后的發熱體和第一熱擴散體材料一起燒結，以使第一熱擴散體與發熱體一體連接。

16、在一些實施例中，發熱體包括呈螺旋線圈狀發熱絲，螺旋狀的發熱絲具有圓柱狀的空腔；方法，還包括：提供第一熱擴散體材料，將第一熱擴散體材料填充在空腔內。

17、在一些實施例中，還包括：

18、在第一熱擴散體上機械加工，形成多個氣流通道。

19、在一些實施例中，提供第一熱擴散體材料，將第一熱擴散體材料覆蓋在絕緣后的發熱體的至少部分表面，將絕緣后的發熱體和第一熱擴散體材料一起燒結，以使第一熱擴散體與發熱體一體連接，包括：

20、提供第二熱擴散體；

21、將第一熱擴散體材料設置在第二熱擴散體與發熱體之間，并且覆蓋在絕緣后的發熱體的至少部分表面；

22、將絕緣后的發熱體、第一熱擴散體材料和第二熱擴散體一起燒結，以使第一熱擴散體、第二熱擴散體與發熱體一體連接。

23、在一些實施例中，提供第二熱擴散體材料，燒結形成第二熱擴散體。

24、在一些實施例中，機械加工第二熱擴散體形成多個氣流通道和一中空的腔體。

25、在一些實施例中，腔體為貫通的通孔，或者腔體為凹槽。

26、在一些實施例中，燒結溫度為900-1100℃。

27、在一些實施例中，第一熱擴散體材料包括石墨或者石墨烯，第二熱擴散體材料包括石墨或者陶瓷。

28、本申請的一個實施例還提供一種氣溶膠生成裝置，包括氣溶膠生成制品和加熱模組，加熱模組可以加熱氣溶膠生成制品以產生氣溶膠。

29、本申請提供的加熱模組、對應的制備方法以及氣溶膠生成裝置，第一熱擴散體覆蓋在發熱體至少部分表面上，并且兩者通過燒結成為一體，使第一熱擴散體與發熱體之間具有熱傳導，從而使得發熱體和第一熱擴散體接觸充分，導熱效率高，且結構可靠性高。

技術特征：

1.一種加熱模組，其特征在于，包括：

2.如權利要求1所述的加熱模組，其特征在于，所述發熱體表面設置有絕緣層，且所述絕緣層設置在所述第一熱擴散體與所述發熱體之間，以使所述第一熱擴散體與所述發熱體之間具有熱傳導而非電連接。

3.如權利要求1所述的加熱模組，其特征在于，所述絕緣層包括附著在所述發熱體表面的絕緣材料，其中所述絕緣材料包括釉、玻璃或者二氧化硅。

4.如權利要求1所述的加熱模組，其特征在于，所述第一熱擴散體完全覆蓋所述發熱體。

5.如權利要求4所述的加熱模組，其特征在于，所述第一熱擴散體在原遠離所述發熱體的區域，設置有多個貫通的氣流通道，所述氣流通道可供空氣通過。

6.如權利要求1所述的加熱模組，其特征在于，所述發熱體包括呈螺旋線圈狀發熱絲，所述發熱絲通過電流而產生電阻焦耳熱。

7.如權利要求6所述的加熱模組，其特征在于，所述螺旋狀的發熱絲與所述第一熱擴散體嵌套設置并燒結連接，以使所述螺旋狀的發熱絲的內外表面均與所述第一熱擴散體連接。

8.如權利要求1所述的加熱模組，其特征在于，所述第一熱擴散體由第一熱擴散體材料燒結而成，其中所述第一熱擴散體包括第一石墨體或第一石墨烯體。

9.如權利要求1所述的加熱模組，其特征在于，所述第一熱擴散體部分覆蓋所述發熱體。

10.如權利要求9所述的加熱模組，其特征在于，還包括第二熱擴散體，所述第二熱擴散體設置有多個貫通的氣流通道，所述氣流通道可供空氣穿過；

11.如權利要求10所述的加熱模組，其特征在于，所述第二熱擴散體包括第二石墨體或者第二陶瓷體。

12.一種加熱模組的制備方法，其特征在于，包括：

13.如權利要求12所述的加熱模組的制備方法，其特征在于，包括：在所述發熱體的表面進行絕緣處理。

14.如權利要求12所述的加熱模組的制備方法，其特征在于，所述發熱體包括呈螺旋線圈狀發熱絲，所述螺旋狀的發熱絲具有圓柱狀的空腔；所述方法，還包括：

15.如權利要求12所述的加熱模組的制備方法，其特征在于，還包括：

16.如權利要求12所述的加熱模組的制備方法，其特征在于，所述提供第一熱擴散體材料，將所述第一熱擴散體材料覆蓋在絕緣后的所述發熱體的至少部分表面，將絕緣后的發熱體和第一熱擴散體材料一起燒結，以使第一熱擴散體與所述發熱體一體連接，包括：

17.如權利要求16所述的加熱模組的制備方法，其特征在于，提供第二熱擴散體材料，燒結形成第二熱擴散體。

18.如權利要求17所述的加熱模組的制備方法，其特征在于，機械加工所述第二熱擴散體形成多個氣流通道和一中空的腔體。

19.如權利要求18所述的加熱模組的制備方法，其特征在于，所述腔體為貫通的通孔，或者所述腔體為凹槽。

20.如權利要求12所述的加熱模組的制備方法，其特征在于，所述燒結溫度為900-1100℃。

21.如權利要求12所述的加熱模組的制備方法，其特征在于，所述第一熱擴散體材料包括石墨或者石墨烯，所述第二熱擴散體材料包括石墨或者陶瓷。

22.一種氣溶膠生成裝置，包括氣溶膠生成制品和權利要求1-11所述的加熱模組，所述加熱模組可以加熱所述氣溶膠生成制品以產生氣溶膠。

技術總結
本申請的一個實施例提供一種加熱模組包括發熱體，被配置為通過電流而產生電阻焦耳熱，或者在變化的磁場中被誘導以形成渦流發熱；第一熱擴散體，第一熱擴散體覆蓋且通過燒結一體連接在發熱體的至少部分表面。第一熱擴散體覆蓋且通過燒結一體連接在發熱體的至少部分表面，使得發熱體和第一熱擴散體接觸充分、導熱效率高、結構可靠性高。

技術研發人員：吳濤,林福文,胡瑞龍,徐中立,李永海
受保護的技術使用者：深圳市合元科技有限公司
技術研發日：
技術公布日：2025/4/24
