本發明涉及電子霧化器，特別是涉及一種電子霧化裝置、霧化器、霧化芯及其發熱體。

背景技術：

1、現有的電子霧化裝置通常采用電阻加熱的方式來霧化霧化介質。目前常用的電阻發熱結構主要分為厚膜、薄膜和金屬片/網。其中，金屬片或金屬網屬于塊體材料，相較于膜體系具有更好的致密性，因此從材料的角度金屬片/網具有更好的一致性和可靠性。目前常用的mesh材料主要為電熱合金(如，fecral、nicr等鎳基合金等，該材料具有較好的耐高溫特性，但電阻溫度系數通常較低小于300ppm/℃，主要用于國外無控溫要求的電子霧化裝置)和鋼材(主要為不銹鋼體系，具有較高的電阻溫度系數大于500ppm/℃，但耐高溫能力有限，主要用于要求控溫的電子霧化裝置)。

2、目前，電子霧化裝置正常工作過程中，電阻發熱組件的溫度通常在300℃-400℃，但加熱霧化過程中若存在供液不足的情況時，發熱膜會發生干燒溫度甚至能達到1000℃以上，這對于耐高溫性有限的非電熱合金材料具有嚴重的影響。

技術實現思路

1、本發明主要解決的技術問題是提供一種電子霧化裝置、霧化器、霧化芯及其發熱體，解決現有技術中發熱體的耐高溫性能差的問題。

2、為解決上述技術問題，本發明采用的第一個技術方案是：提供一種發熱體，發熱體用于加熱氣溶膠形成基質，發熱體包括第一發熱層，包括相對的第一表面和第二表面；第二發熱層，設置于第一發熱層上，且至少部分覆蓋第一表面和/或第二表面；其中，第一發熱層的電阻溫度系數大于第二發熱層的電阻溫度系數。

3、其中，發熱體還包括第三發熱層，第三發熱層至少部分覆蓋于第一發熱層上未被第二發熱層覆蓋的表面。

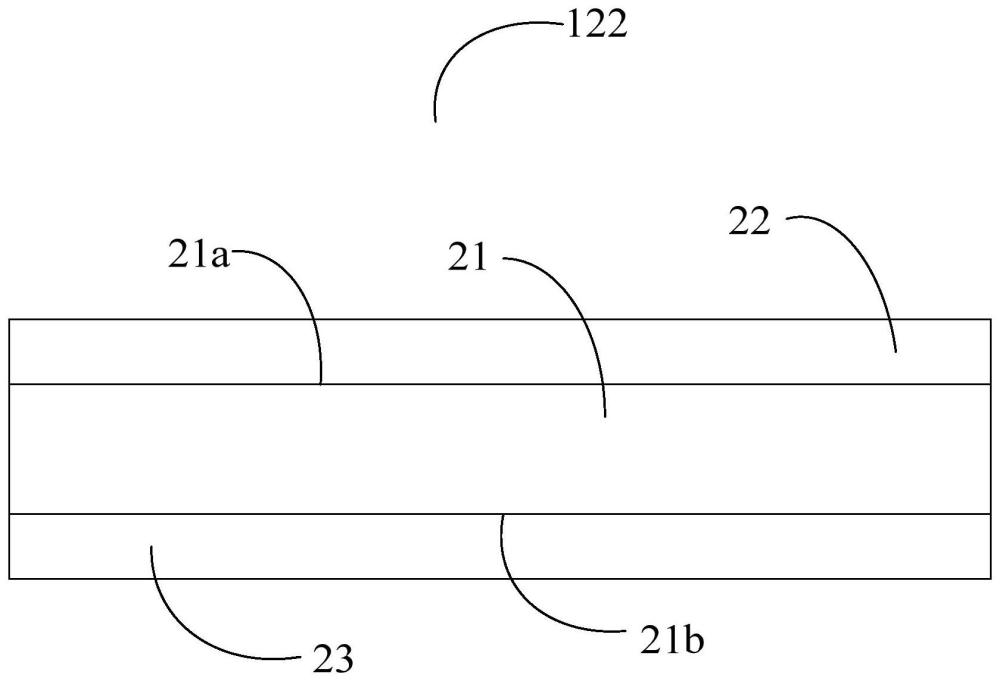

4、其中，第二發熱層完全覆蓋第一表面，且第三發熱層完全覆蓋第二表面。

5、其中，第二發熱層設置于第一發熱層的整個外表面；第二發熱層和/或第三發熱層的厚度為1微米～50微米；優選的，第二發熱層和/或第三發熱層的厚度為3微米～10微米。

6、其中，發熱體的厚度為50微米～150微米；優選的，發熱體的厚度為70微米～100微米。

7、其中，第一發熱層的厚度占發熱體的厚度的10％～80％。

8、其中，第二發熱層和/或第三發熱層為含鋁元素的材料；優選的，第二發熱層和/或第三發熱層的材料為含鋁元素的合金。

9、其中，含鋁元素的材料包括al2o3、nial、nicral、nicraly、fecral中的至少一種。

10、其中，第一發熱層的電阻溫度系數不小于800ppm/℃；發熱體的電阻溫度系數的范圍為300ppm/℃～1450ppm/℃，發熱體的電阻率的范圍為0.76ω·cm～1.27ω·cm。

11、為解決上述技術問題，本發明采用的第二個技術方案是：提供一種霧化芯，霧化芯包括多孔基體，包括吸液面和霧化面；發熱體，設置于多孔基體的霧化面，其中，發熱體為上述的發熱體。

12、為解決上述技術問題，本發明采用的第三個技術方案是：提供一種霧化器，霧化器包括殼體，具有容納腔，容納腔用于收容氣溶膠形成基質；霧化芯，設置于容納腔內，發熱體用于對氣溶膠形成基質進行加熱；其中，霧化芯為上述的霧化芯。

13、為解決上述技術問題，本發明采用的第四個技術方案是：提供一種電子霧化裝置，電子霧化裝置包括電源組件和上述的霧化器，電源組件用于為霧化器供電。

14、本發明的有益效果是：區別于現有技術的情況，提供一種電子霧化裝置、霧化器、霧化芯及其發熱體，發熱體包括第一發熱層，包括相對的第一表面和第二表面；第二發熱層，設置于第一發熱層上且至少部分覆蓋第一表面和/或第二表面；其中第一發熱層的電阻溫度系數大于第二發熱層的電阻溫度系數。本申請通過在電阻溫度系數大且耐高溫性能有限的第一發熱層上設置耐高溫的第二發熱層，形成復合發熱體，通過第二發熱層提高發熱體的耐高溫性能，使得發熱體即具備較好的耐高溫性能又具備較高的可控溫性能。

技術特征：

1.一種發熱體，用于加熱氣溶膠形成基質，其特征在于，所述發熱體包括：

2.根據權利要求1所述的發熱體，其特征在于，所述發熱體還包括：

3.根據權利要求2所述的發熱體，其特征在于，所述第二發熱層完全覆蓋所述第一表面，且所述第三發熱層完全覆蓋所述第二表面。

4.根據權利要求1～3任意一項所述的發熱體，其特征在于，所述第二發熱層和/或所述第三發熱層的厚度為1微米～50微米；

5.根據權利要求1～3任意一項所述的發熱體，其特征在于，所述發熱體的厚度為50微米～150微米；

6.根據權利要求5所述的發熱體，其特征在于，所述第一發熱層的厚度占所述發熱體的厚度的10％～80％。

7.根據權利要求1～3任意一項所述的發熱體，其特征在于，所述第二發熱層和/或所述第三發熱層為含鋁元素的材料；

8.根據權利要求7所述的發熱體，其特征在于，所述含鋁元素的材料包括al2o3、nial、nicral、nicraly、fecral中的至少一種。

9.根據權利要求1～3任意一項所述的發熱體，其特征在于，還包括以下至少一項：

10.一種霧化芯，其特征在于，包括：

11.一種霧化器，其特征在于，包括：

12.一種電子霧化裝置，其特征在于，包括電源組件和權利要求11所述的霧化器，所述電源組件用于為所述霧化器供電。

技術總結
本發明提供一種電子霧化裝置、霧化器、霧化芯及其發熱體。發熱體包括第一發熱層，包括相對的第一表面和第二表面；第二發熱層，設置于第一發熱層上且至少部分覆蓋第一表面和/或第二表面；其中第一發熱層的電阻溫度系數大于第二發熱層的電阻溫度系數。本申請通過在電阻溫度系數大且耐高溫性有限的第一發熱層上設置耐高溫性高的第二發熱層，且第二發熱層覆蓋第一發熱層相對的第一表面和第二表面形成發熱體，能夠實現提高發熱效率的同時實現精準控溫，防止干燒。

技術研發人員：汪唯,呂銘,朱明達
受保護的技術使用者：思摩爾國際控股有限公司
技術研發日：
技術公布日：2025/4/24
