本公開涉及一種具有加熱器模塊保持器的氣溶膠生成裝置。本公開還涉及一種組裝使用加熱器模塊保持器的氣溶膠生成裝置的方法。

背景技術：

1、已知提供一種用于生成可吸入蒸氣的氣溶膠生成裝置。此類裝置可以加熱容納于氣溶膠生成制品中的氣溶膠形成基質，而不會燃燒該氣溶膠形成基質。氣溶膠生成裝置可以包括加熱模塊，所述加熱模塊包括加熱元件并且包括用于接收氣溶膠生成制品的加熱室。加熱模塊可以容納于加熱器殼體中。

2、在加熱至目標溫度時，氣溶膠形成基質汽化以形成氣溶膠。

3、期望提供一種易于組裝且緊湊的氣溶膠生成裝置。期望提供一種具有高制造公差的氣溶膠生成裝置。期望提供一種氣溶膠生成裝置，其中加熱模塊可以容易地定位于加熱器殼體內。

技術實現思路

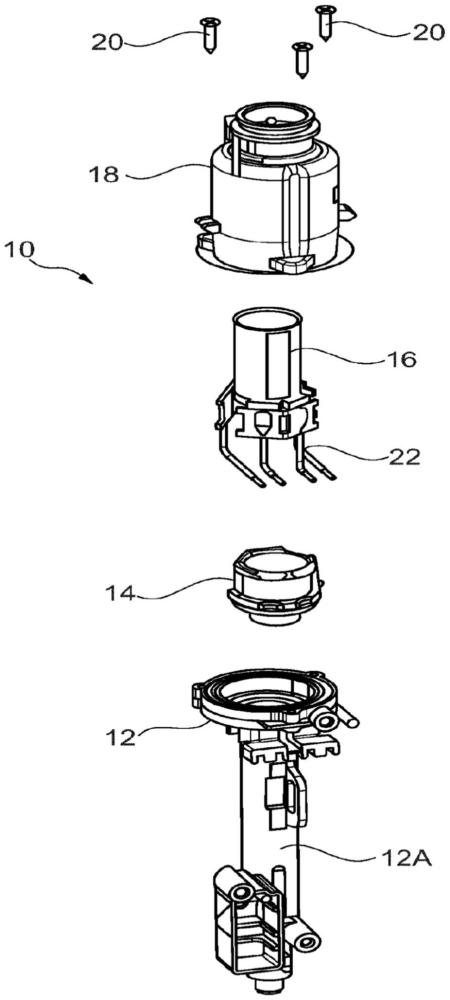

1、根據本發明的實施例，提供一種氣溶膠生成裝置，其可以包括加熱器殼體，所述加熱器殼體具有加熱器殼體下游部分和加熱器殼體上游部分。加熱器殼體可以容納加熱器模塊。加熱器模塊可以在加熱器殼體中被安裝于加熱器模塊保持器上。加熱器模塊保持器可以連接至加熱器殼體上游部分。

2、本發明的另一個實施例提供一種氣溶膠生成裝置，其包括加熱器殼體，所述加熱器殼體具有加熱器殼體下游部分和加熱器殼體上游部分。加熱器殼體容納加熱器模塊。加熱器模塊在加熱器殼體中被安裝于加熱器模塊保持器上。加熱器模塊保持器連接至加熱器殼體上游部分。

3、由于加熱器模塊保持器，加熱器模塊可以容易地被安裝于加熱器殼體內。加熱器模塊保持器可以在加熱器模塊與加熱器殼體上游部分之間提供可靠的連接。加熱器模塊保持器可以可靠地將加熱器模塊定位于加熱器殼體內。加熱器模塊保持器可以容許加熱器模塊相對于加熱器殼體上游部分的容易的定位。

4、如本文所用，術語“上游”和“下游”用以描述氣溶膠生成裝置的部件或部件的部分與使用期間空氣沿著氣流路徑流過氣溶膠生成裝置的方向的相對位置。根據本發明的氣溶膠生成裝置包括近側端，在使用中，氣溶膠通過近側端離開裝置。氣溶膠生成裝置的近側端還可以被稱作口端或下游端。口端在遠側端下游。氣溶膠生成制品的遠側端還可以被稱作上游端。氣溶膠生成裝置的部件或部件的部分可以基于它們相對于氣溶膠生成裝置的氣流路徑的相對位置而描述為在彼此的上游或下游。

5、加熱器模塊保持器可以包括突出的上游連接區段。突出的上游連接區段可以被構造成用于連接至加熱器殼體上游部分。加熱器殼體上游部分可以包括安裝凹部。安裝凹部可以被構造成用于接收突出的上游連接區段。

6、這種連接系統可以容許加熱器模塊保持器與加熱器殼體上游部分之間的可靠的連接。這可以容許加熱器模塊保持器與加熱器殼體上游部分之間的容易的連接。由于突出的上游連接區段，加熱器模塊保持器可以簡單地放置于加熱器殼體上游部分的安裝凹部中，以便提供可靠的連接。

7、加熱器殼體上游部分的安裝凹部的內表面可以與突出的上游連接區段的相對的外表面間隔開。這可以產生安裝間隙。

8、特別地，當突出的上游連接區段被接收于安裝凹部中時，加熱器殼體上游部分的安裝凹部的內表面可以與突出的上游連接區段的相對的外表面間隔開。當加熱器模塊保持器被接收于加熱器殼體上游部分的安裝凹部中時，可以形成安裝間隙。當將加熱器模塊保持器連接至加熱器殼體上游部分時，安裝間隙可以提供公差。這可以容許以更大的制造公差生產加熱器模塊保持器和加熱器殼體上游部分。盡管制造公差大，這可以容許加熱器模塊保持器與加熱器殼體上游部分正確地對準。

9、安裝間隙可以被構造成容許加熱器模塊保持器相對于加熱器殼體上游部分的相對移動。當將加熱器模塊保持器定位于加熱器殼體上游部分中時，加熱器模塊保持器相對于加熱器殼體上游部分的相對移動可以有利地容許更大的公差。

10、安裝間隙可以容許加熱器模塊保持器在氣溶膠生成裝置的組裝期間相對于加熱器殼體上游部分的相對移動。在加熱器模塊保持器相對于加熱器殼體上游部分正確地定位之后，可以通過采用連接元件來固定正確位置。這可以可靠地將加熱器模塊保持器相對于加熱器殼體上游部分定位于正確位置中。

11、這還可以容許加熱器模塊相對于加熱器殼體上游部分的容易且正確的定位。這可能是由于加熱器模塊在氣溶膠生成裝置的組裝期間被安裝于加熱器模塊保持器上。

12、加熱器模塊保持器的突出的上游連接區段的寬度可以比加熱器殼體上游部分的安裝凹部的寬度小6％至15％。優選地，突出的上游連接區段的寬度可以比加熱器殼體上游部分的安裝凹部的寬度小8％至12％，更優選地小10％。

13、這可以提供足夠大的安裝間隙以相對于加熱器殼體上游部分可靠地定位加熱器模塊保持器，盡管制造公差較大。

14、氣溶膠生成裝置可以包括縱向軸線。安裝間隙可以被構造成容許加熱器模塊保持器垂直于氣溶膠生成裝置的縱向軸線相對于加熱器殼體上游部分的相對移動。

15、這可以容許加熱器模塊保持器以及因此加熱器模塊沿著氣溶膠生成裝置的縱向軸線相對于加熱器殼體上游部分的容易的對準。

16、這可以容許穿過加熱器模塊和加熱器殼體上游部分的連續的氣流路徑的容易的形成。

17、柔性密封元件可以布置于突出的上游連接區段與安裝凹部之間。柔性密封元件可以被構造成容許加熱器模塊保持器相對于加熱器殼體上游部分的相對移動。

18、柔性密封元件可以位于加熱器模塊保持器的突出的上游連接區段的下游端處。加熱器模塊保持器可以包括柔性密封元件。

19、當將加熱器模塊保持器的突出的上游連接區段安裝于加熱器殼體上游部分的安裝凹部內時，這可以容許柔性密封元件相對于安裝凹部的容易的布置。

20、由于柔性密封元件的柔性，柔性密封元件還可以被構造成提供加熱器模塊保持器的突出的上游連接區段在加熱器殼體上游部分的凹部中的額外的移動。

21、柔性密封元件也可以為可壓縮的。這可以容許加熱器模塊保持器相對于加熱器殼體上游部分的額外的移動。這可以容許加熱器模塊保持器相對于加熱器殼體上游部分的傾斜。特別地，加熱器模塊保持器的傾斜可以相對于氣溶膠生成裝置的縱向軸線。這可以提供加熱器模塊保持器相對于加熱器殼體上游部分的額外的移動方式。

22、柔性密封元件可以被構造成容許加熱器模塊保持器相對于加熱器殼體上游部分的相對移動。

23、這可以提供加熱器殼體上游部分相對于加熱器模塊保持器的額外的移動自由度。

24、柔性密封元件還可以被構造成在安裝間隙的下游部分處密封安裝間隙。盡管存在安裝間隙，這可以提供使加熱器殼體氣密的可能性。

25、柔性密封元件可以由橡膠或彈性體中的一種，特別是硅橡膠形成。

26、加熱器殼體上游部分可以包括用于將空氣提供至加熱器殼體中的氣流路徑。加熱器殼體下游部分可以包括用于將空氣提供至加熱器殼體的氣流路徑。類似地，加熱器模塊保持器可以包括通孔，用于提供穿過加熱器模塊保持器進入被安裝于加熱器模塊保持器上的加熱器模塊中的氣流路徑。

27、加熱器殼體下游部分、加熱器殼體上游部分以及加熱器模塊保持器可以為管狀的。

28、這可以提供具有加熱器模塊的管狀加熱器殼體，所述加熱器模塊可以被構造成接收也是管狀的或形成為條的氣溶膠生成制品。氣溶膠生成制品可以具有香煙的總體形狀。

29、如本文中所用，術語“氣溶膠生成制品”指包括能夠釋放可以形成氣溶膠的揮發性化合物的氣溶膠形成基質的制品。例如，氣溶膠生成制品可以為生成可通過用戶的嘴直接吸入至用戶的肺中的氣溶膠的吸煙制品。氣溶膠生成制品可以為一次性的。

30、如本文中所用，術語“氣溶膠生成裝置”涉及一種與氣溶膠形成基質相互作用以生成氣溶膠的裝置。氣溶膠形成基質可以為氣溶膠生成制品的一部分，例如吸煙制品的一部分。氣溶膠生成裝置可以為與氣溶膠生成制品的氣溶膠形成基質相互作用以生成可通過用戶的嘴直接吸入至用戶的肺中的氣溶膠的吸煙裝置。氣溶膠生成裝置可以為保持器。優選地，裝置為便攜式或手持式裝置，其適于握在單只手的手指之間。

31、如本文中所用，術語“氣溶膠形成基質”指能夠釋放可以形成氣溶膠的揮發性化合物的基質。可以通過加熱或燃燒氣溶膠形成基質來釋放揮發性化合物。氣溶膠形成基質可以為固體或液體，或可以包括固體組分和液體組分兩者。氣溶膠形成基質可以為氣溶膠生成制品的一部分。

32、安裝間隙可以為徑向安裝間隙。這可以容許一種容易的方式來使加熱器模塊保持器相對于加熱器殼體上游部分旋轉。這可以容許一種容易的方式來容許加熱器模塊保持器垂直于氣溶膠生成裝置的縱向軸線相對于加熱器殼體上游部分的相對移動。

33、柔性密封元件可以包括o形環。柔性密封元件可以被形成為o形環。這可以容許柔性密封元件與徑向安裝間隙之間的容易的對準。這可以容許柔性密封元件可靠地密封徑向安裝間隙的下游端。

34、在徑向安裝間隙的情況下，加熱器模塊保持器的突出的上游連接區段的直徑可以比加熱器殼體上游部分的安裝凹部的直徑小6％至15％。優選地，突出的上游連接區段的直徑可以比加熱器殼體上游部分的安裝凹部的直徑小8％至12％，更優選地小10％。

35、這可以提供具有足夠尺寸的徑向安裝間隙，以相對于加熱器殼體上游部分可靠地定位加熱器模塊保持器。

36、加熱器殼體上游部分和加熱器殼體下游部分中的一者或兩者可以包括連接部。連接部可以被構造成用于將加熱器殼體下游部分安裝至加熱器殼體上游部分。這可以限制加熱器模塊保持器相對于加熱器殼體上游部分的位置。連接部可以包括在加熱器殼體上游部分和加熱器殼體下游部分兩者中的孔。連接元件可以定位于加熱器殼體上游部分和加熱器殼體下游部分兩者的孔中，以用于將兩個部分鎖定在一起。這還可以阻止加熱器模塊保持器在加熱器殼體內部相對于加熱器殼體下游部分進一步移動。連接元件可以例如包括螺釘，所述螺釘可以被構造成用于將加熱器殼體下游部分擰接至加熱器殼體上游部分。加熱器殼體上游部分和加熱器殼體下游部分中的孔中的一個或兩個可以包括用于容納連接元件、特別是螺釘的螺紋。

37、加熱器模塊可以通過突出的元件和被構造成用于接收突出的元件的相對應的槽被安裝于加熱器模塊保持器上。

38、這可以提供一種用于將加熱器模塊安裝于加熱器模塊保持器上的容易的方法。這還可以提供一種容易的方式來使加熱器模塊保持器上的加熱器模塊相對于加熱器殼體上游部分對準。

39、加熱器模塊可以包括加熱元件。加熱元件可以至少部分地限定加熱室。加熱室可以位于加熱器殼體內。加熱室可以被構造成用于接收氣溶膠生成制品。

40、加熱室被構造成用于接收包括氣溶膠形成基質的氣溶膠生成制品。加熱室可以包括腔，氣溶膠生成制品被插入至該腔中。腔可以為管狀的。腔可以包括導熱材料。腔可以包括由金屬、優選不銹鋼制成的管，或管可以包括陶瓷。加熱室可以包括位于加熱室的下游端處的開口，以用于接收氣溶膠生成制品。開口還可以用作空氣出口。

41、加熱室可以包括被構造成用于加熱氣溶膠生成制品的加熱元件。加熱元件可以包括柔性材料的襯底層。襯底層可以包括熱穩定聚合物，優選地聚酰亞胺。

42、加熱元件可以布置于襯底層上。加熱元件可以為電阻式加熱元件。加熱元件可以包括被構造成用于與控制元件連接的電線連接部。加熱元件可以包括布置于襯底層上的加熱跡線。加熱跡線可以包括導熱材料，優選地金屬，諸如不銹鋼。加熱跡線可以電連接至所述電線連接部。

43、特別地，加熱室可以包括包裹至所述柔性材料的襯底層中的由金屬制成的管，其中加熱元件布置于襯底層上。

44、由于電流通過加熱元件，加熱元件的與氣溶膠形成基質接觸的部分被加熱。電流由電源提供。在一個實施例中，加熱元件的這個部分被配置成在使用時達到約140℃至約270℃之間的溫度。優選地，加熱元件被配置成達到約180℃至約240℃之間的溫度。

45、被構造成用于接收氣溶膠形成制品的加熱室可以被容納于加熱器殼體中，并且可以與加熱器殼體的內壁間隔開。這可以在加熱器殼體的內壁與其中生成熱量的加熱室之間提供隔熱。加熱器殼體的內壁與加熱室之間的空間可以為氣密的。該空間可以填充有空氣。該空間還可以填充有氣體混合物，優選地惰性氣體，諸如氮氣。這可以在加熱器殼體的內壁與加熱室之間提供特別好的隔離。

46、加熱器殼體可以包括下游加熱器開口，以用于將氣溶膠生成制品插入至加熱室中。下游加熱器開口可以位于穿過氣溶膠生成裝置的氣流路徑的下游端處。

47、加熱器殼體上游部分可以包括氣流管。氣流管可以被構造成用于將空氣提供至加熱器模塊。氣流管可以被構造成將空氣提供至加熱器殼體。氣流管可以被構造成將空氣提供至位于加熱器殼體內的加熱器模塊。

48、氣流管可以包括熱穩定聚合物。氣流管可以包括與加熱器殼體相同的熱穩定聚合物。特別地，一方面包括加熱器殼體上游部分和氣流管的一件式元件和另一方面加熱器殼體下游部分可以包括相同的熱穩定聚合物。氣流管或一件式元件可以分別包括聚苯砜(ppsu)和聚醚醚酮(peek)中的一種或兩種。

49、加熱器殼體上游部分和氣流管可以被形成為一件式元件。優選地，加熱器殼體上游部分和氣流管可以被形成為整體式元件。

50、這可以將加熱器殼體上游部分和氣流管設置成一件式。這可以提供一種容易的方法來組裝氣溶膠生成裝置的內部部件，所述內部部件包括具有加熱器模塊的加熱器殼體和上游氣流管。

51、該一件式元件可以例如經由模制、例如注塑成型形成。這可以實現加熱器殼體上游部分與氣流管之間的容易的一件式連接，而不需要形成被構造成用于將加熱器殼體上游部分安裝至氣流管的連接部。

52、加熱器殼體上游部分和氣流管的一件式元件或整體式元件可以由聚合物或由金屬形成。

53、加熱器殼體可以包括內壁。加熱器殼體的內壁可以包括熱反射涂層和聚合物中的一種或兩種。熱穩定聚合物可以選自包括聚苯砜(ppsu)和聚醚醚酮(peek)在內的聚合物組。優選地，熱穩定聚合物可以包括聚苯砜(ppsu)。熱反射涂層可以包括金屬。這樣的金屬涂層可以反射從加熱器殼體的加熱室發出的熱。金屬涂層可以包括金屬，諸如金或鋁，優選地金。加熱器殼體的內壁還可以包括隔熱材料。

54、氣溶膠生成裝置還可以包括控制元件。控制元件可以被配置成用于控制氣溶膠生成裝置的操作。控制元件可以包括基板，例如印刷電路板。控制電路可以被安裝于基板上。控制電路可以被配置成用于控制氣溶膠生成裝置的操作。

55、加熱器模塊的加熱元件可以包括用于連接至控制元件的電連接部。特別地，加熱器殼體上游部分可以包括用于引導電連接部穿過加熱器殼體上游部分的通孔。

56、這可以提供一種將電連接部穿過加熱器殼體上游部分引導至控制元件的容易的方式。控制元件可以鄰近于氣溶膠生成裝置中的加熱器殼體上游部分定位。

57、加熱器殼體、氣流管和控制元件可以被安裝至彼此，以形成氣溶膠生成裝置的自支撐部件。

58、自支撐部件可以簡化氣溶膠生成裝置的組裝。自支撐部件可以支撐其自身和其自身的重量，而不需要用于相對于彼此布置加熱器殼體、氣流管和控制元件的外部框架。加熱器殼體、氣流管和控制元件可以彼此保持就位。自支撐部件可以形成氣溶膠生成裝置的獨立單元。自支撐部件可以形成氣溶膠形成裝置的內部部件。氣溶膠形成裝置的內部部件可以部分地位于氣溶膠生成裝置的外部殼體內。

59、優選地，自支撐部件可以完全容納于氣溶膠生成裝置的外部殼體內。

60、本發明的另一個實施例提供一種用于組裝氣溶膠生成裝置的方法。所述方法可以包括提供加熱器模塊和加熱器模塊保持器的方法步驟。所述方法還可以包括提供加熱器殼體下游部分和加熱器殼體上游部分以用于組裝加熱器殼體。加熱器殼體可以容納加熱器模塊。所述方法可以包括將加熱器模塊保持器安裝于加熱器殼體上游部分上的步驟。相對于加熱器殼體上游部分定位加熱器模塊保持器還可以相對于加熱器殼體上游部分定位加熱器模塊。所述方法還可以包括將加熱器殼體下游部分連接至具有所安裝的加熱器模塊的加熱器殼體上游部分以形成加熱器殼體的方法步驟。

61、本發明的另一個實施例提供一種用于組裝氣溶膠生成裝置的方法。所述方法包括提供加熱器模塊和加熱器模塊保持器的方法步驟。所述方法還提供提供加熱器殼體下游部分、加熱器殼體上游部分以用于組裝加熱器殼體的步驟，其中加熱器殼體容納加熱器模塊。所述方法包括將加熱器模塊安裝于加熱器模塊保持器上的方法步驟。所述方法還包括將加熱器模塊保持器安裝于加熱器殼體上游部分上，其中加熱器模塊相對于加熱器殼體上游部分的定位通過相對于加熱器殼體上游部分定位加熱器模塊保持器來完成。最后，所述方法包括將加熱器殼體下游部分連接至具有所安裝的加熱器模塊的加熱器殼體上游部分以形成加熱器殼體的方法步驟。

62、加熱器模塊保持器可以包括突出的上游連接區段。上游連接區段可以被構造成用于連接至加熱器殼體上游部分。加熱器殼體上游部分可以包括安裝凹部。安裝凹部可以被構造成用于接收加熱器模塊保持器的突出的上游連接區段。當將加熱器模塊保持器安裝于加熱器殼體上游部分上時，加熱器模塊保持器的突出的上游連接區段可以定位于安裝凹部內。

63、這可以提供一種容易的方法來將加熱器模塊保持器安裝于加熱器殼體上游部分上。

64、加熱器模塊可以首先被安裝于加熱器模塊保持器上。隨后，加熱器模塊在加熱器模塊保持器上的布置可以定位于加熱器殼體上游部分的安裝凹部內。加熱器模塊保持器相對于加熱器殼體上游部分的相對定位因此還可以引起已經被安裝于加熱器模塊保持器上的加熱器模塊相對于加熱器殼體上游部分的定位。

65、替代地，首先，加熱器模塊保持器可以定位于加熱器殼體上游部分的安裝凹部內，并且加熱器模塊保持器的相對位置可以相對于加熱器殼體上游部分鎖定。隨后，加熱器模塊可以接著被安裝于連接至加熱器殼體上游部分的加熱器模塊保持器上。

66、優選地，加熱器模塊首先被安裝于加熱器模塊保持器上，并且隨后該布置接著定位于加熱器殼體上游部分的安裝凹部內。

67、安裝凹部的內表面可以與突出的上游連接區段的相對的外表面間隔開。當加熱器模塊保持器的突出的上游連接區段被接收于加熱器殼體上游部分的安裝凹部中時，這可以產生安裝間隙。在加熱器模塊保持器安裝至加熱器殼體上游部分期間，加熱器模塊保持器和加熱器殼體上游部分可以在安裝凹部中在安裝間隙內相對于彼此移動，以便相對于加熱器殼體上游部分定位加熱器模塊保持器。

68、氣溶膠生成裝置可以包括縱向軸線。當將加熱器模塊保持器安裝于加熱器殼體上游部分上時，布置于加熱器殼體上游部分的安裝凹部中的加熱器模塊保持器可以垂直于氣溶膠生成裝置的縱向軸線相對于彼此移動。

69、柔性密封元件可以布置于突出的上游連接區段與安裝凹部之間。加熱器模塊保持器和加熱器殼體上游部分可以在安裝凹部中在柔性密封元件上相對于彼此移動，以便相對于加熱器殼體上游部分定位加熱器模塊保持器。

70、特別地，加熱器模塊保持器和加熱器殼體上游部分可以在柔性密封元件上相對于彼此旋轉。加熱器模塊保持器和加熱器殼體上游部分也可以相對于氣溶膠生成裝置的縱向軸線在柔性密封元件上相對于彼此傾斜。

71、這可以提供加熱器模塊保持器相對于加熱器殼體上游部分的額外的移動方式。

72、下面提供非限制性實例的非詳盡列表。這些實例的任何一個或多個特征可以與本文中所述的另一個實例、實施例或方面的任何一個或多個特征組合。

73、實例ex1：氣溶膠生成裝置，包括：

74、加熱器殼體，所述加熱器殼體具有加熱器殼體下游部分和加熱器殼體上游部分，所述加熱器殼體容納加熱器模塊，

75、其中所述加熱器模塊在所述加熱器殼體中被安裝于加熱器模塊保持器上，其中所述加熱器模塊保持器連接至所述加熱器殼體上游部分。

76、實例ex2：根據實例ex1所述的氣溶膠生成裝置，其中所述加熱器模塊保持器包括被構造成用于連接至所述加熱器殼體上游部分的突出的上游連接區段，并且其中所述加熱器殼體上游部分包括被構造成用于接收所述突出的上游連接區段的安裝凹部。

77、實例ex3：根據前一實例所述的氣溶膠生成裝置，其中所述安裝凹部的內表面與所述突出的上游連接區段的相對的外表面間隔開以用于產生安裝間隙。

78、實例ex4：根據前一實例所述的氣溶膠生成裝置，其中所述安裝間隙被構造成容許所述加熱器模塊保持器相對于所述加熱器殼體上游部分的相對移動，優選地其中所述氣溶膠生成裝置包括縱向軸線，并且其中所述安裝間隙被構造成容許所述加熱器模塊保持器垂直于所述裝置的縱向軸線相對于所述加熱器殼體上游部分的相對移動。

79、實例ex5：根據前述實例ex3或ex4所述的氣溶膠生成裝置，其中柔性密封元件布置于所述突出的上游連接區段與所述安裝凹部之間，所述柔性密封元件被構造成容許所述加熱器模塊保持器相對于所述加熱器殼體上游部分的相對移動，優選地其中所述密封元件被構造成容許所述加熱器模塊保持器相對于所述加熱器殼體上游部分的旋轉移動。

80、實例ex6：根據前述實例中任一項所述的氣溶膠生成裝置，其中所述加熱器殼體下游部分、所述加熱器殼體上游部分以及所述加熱器模塊保持器為管狀的，優選地進一步從屬于實例ex3至ex5中的任一項，其中所述安裝間隙為徑向安裝間隙。

81、實例ex7：根據進一步從屬于實例ex5的前一實例所述的氣溶膠生成裝置，其中所述柔性密封元件包括o形環。

82、實例ex8：根據前述實例中任一項所述的氣溶膠生成裝置，其中所述加熱器殼體上游部分和所述加熱器殼體下游部分中的一者或兩者包括連接部，所述連接部被構造成用于將所述加熱器殼體下游部分安裝至所述加熱器殼體上游部分并且用于鎖定所述加熱器模塊保持器相對于所述加熱器殼體上游部分的位置。

83、實例ex9：根據前述實例中任一項所述的氣溶膠生成裝置，其中所述加熱器模塊通過突出的元件和被構造成用于接收所述突出的元件的相對應的槽被安裝于所述加熱器模塊保持器上。

84、實例ex10：根據前述實例中任一項所述的氣溶膠生成裝置，其中所述加熱器模塊包括加熱元件，所述加熱元件至少部分地限定加熱室。

85、實例ex11：根據前述實例中任一項所述的氣溶膠生成裝置，其中所述加熱器殼體上游部分包括被構造成用于將空氣提供至所述加熱器模塊的氣流管，優選地其中所述加熱器殼體上游部分和所述氣流管被形成為一件式元件，更優選地其中所述加熱器殼體上游部分和所述氣流管被形成為整體式元件。

86、實例ex12：根據前述實例中任一項所述的氣溶膠生成裝置，還包括被配置成用于控制所述氣溶膠生成裝置的操作的控制元件。

87、實例ex13：根據進一步從屬于實例ex10的前一實例所述的氣溶膠生成裝置，其中所述加熱元件還包括用于連接至所述控制元件的電連接部，優選地其中所述加熱器殼體上游部分包括用于將所述電連接部引導通過所述加熱器殼體上游部分的通孔。

88、實例ex14：根據實例ex11和ex12所述的氣溶膠生成裝置，其中所述加熱器殼體、所述氣流管和所述控制元件被安裝至彼此，以形成所述氣溶膠生成裝置的自支撐部件。

89、實例ex15：根據前一實例所述的氣溶膠生成裝置，還包括外部殼體，其中所述自支撐部件至少部分地容納于所述外部殼體內。

90、實例ex16：用于組裝氣溶膠生成裝置的方法，包括以下方法步驟：

91、-提供加熱器模塊和加熱器模塊保持器，

92、-提供加熱器殼體下游部分和加熱器殼體上游部分以用于組裝加熱器殼體，所述加熱器殼體容納所述加熱器模塊，

93、-將所述加熱器模塊安裝于所述加熱器模塊保持器上，

94、-將所述加熱器模塊保持器安裝于所述加熱器殼體上游部分上，其中所述加熱器模塊相對于所述加熱器殼體上游部分的定位通過相對于所述加熱器殼體上游部分定位所述加熱器模塊保持器來完成，

95、-將所述加熱器殼體下游部分連接至具有所安裝的加熱器模塊的所述加熱器殼體上游部分以形成所述加熱器殼體。

96、實例ex17：根據前一實例所述的方法，其中所述加熱器模塊保持器包括被構造成用于連接至所述加熱器殼體上游部分的突出的上游連接區段，并且其中所述加熱器殼體上游部分包括被構造成用于接收所述突出的上游連接區段的安裝凹部，并且其中當將所述加熱器模塊保持器安裝于所述加熱器殼體上游部分上時，所述突出的上游連接區段定位于所述安裝凹部內。

97、實例ex18：根據前一實例所述的方法，其中所述安裝凹部的內表面與所述突出的上游連接區段的相對的外表面間隔開以用于產生安裝間隙，并且其中所述加熱器模塊保持器和所述加熱器殼體上游部分在所述安裝凹部中在所述安裝間隙內相對于彼此移動，以便相對于所述加熱器殼體上游部分定位所述加熱器模塊保持器，優選地其中所述氣溶膠生成裝置包括縱向軸線，并且其中所述加熱器模塊保持器和所述加熱器殼體上游部分垂直于所述縱向軸線相對于彼此移動。

98、實例ex19：根據前述實例ex17或ex18中任一項所述的方法，其中柔性密封元件布置于所述突出的上游連接區段與所述安裝凹部之間，并且其中所述加熱器模塊保持器和所述加熱器殼體上游部分在所述安裝凹部中在所述柔性密封元件上相對于彼此移動，以便相對于所述加熱器殼體上游部分定位所述加熱器模塊保持器，優選地其中所述加熱器模塊保持器和所述加熱器殼體上游部分在所述柔性密封元件上相對于彼此旋轉。

99、關于一個實施例描述的特征可以同樣應用于本發明的其它實施例。
