本技術涉及國土資源展示裝置，主要涉及一種國土空間規劃用布局展示裝置。

背景技術：

1、國土空間規劃是對一定區域國土空間開發保護在空間和時間上做出的安排，是國家空間發展的指南、可持續發展的空間藍圖，是各類開發保護建設活動的基本依據，針對目前在國土資源展示過程中所使用的展示裝置，其難以移動和運輸，同時不便收納和展開，空間利用率較低，且展示角度相對單一，展示效果不明顯的問題。

技術實現思路

1、本實用新型提出的一種國土空間規劃用布局展示裝置，解決了目前在國土資源展示過程中所使用的展示裝置，其難以移動和運輸，同時不便收納和展開，空間利用率較低，且展示角度相對單一，展示效果不明顯的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種國土空間規劃用布局展示裝置，包括展示裝置主體和升降臺，所述展示裝置主體下方設置有萬向輪，所述萬向輪為可拆卸式替換結構，所述展示裝置主體內部設置有升降機構，所述升降機構為電機驅動的轉動抬升結構，所述升降臺上設置有翻轉機構，所述翻轉機構為螺紋驅動的角度調節結構。

4、優選的，所述展示裝置主體下方角端設置有固定板，所述固定板上貫穿設置有六角螺栓，且所述固定板在六角螺栓的作用下與展示裝置主體固定連接，所述固定板下方設置有萬向輪。

5、優選的，所述展示裝置主體一側設置有控制按鈕，所述展示裝置主體一側設置有電機倉，所述升降機構包括第一電機，且所述第一電機設置于電機倉內部。

6、優選的，所述第一電機一端貫穿展示裝置主體設置有轉動軸，所述展示裝置主體內部對稱設置有固定塊，且所述轉動軸與固定塊貫穿配合。

7、優選的，所述轉動軸上固定設置有第一轉動桿，所述展示裝置主體內部對稱設置有升降槽，所述升降槽內部固定設置有定位桿，所述展示裝置主體內部設置有升降臺。

8、優選的，所述升降臺下方轉動設置有第二轉動桿，且所述第二轉動桿和第一轉動桿轉動配合，所述升降臺側面對稱設置有定位塊，所述定位塊上開設有滑孔，且所述滑孔與定位桿相配合。

9、優選的，所述翻轉機構包括第二電機，且所述第二電機嵌入式設置于升降臺上，所述第二電機一端設置有螺紋傳動桿，所述升降臺上轉動設置有展示沙盤。

10、優選的，所述展示沙盤下方轉動設置有第三轉動桿，所述第三轉動桿一端轉動設置有驅動塊，所述驅動塊內部設置有螺紋槽，且所述螺紋槽與螺紋傳動桿螺紋轉動配合。

11、本實用新型的有益效果為：

12、該裝置通過展示裝置主體下方通過六角螺栓固定的萬向輪，在控制按鈕操控的一端貫穿展示裝置主體設置有轉動軸的第一電機的作用下，配合與之轉動配合的由定位桿約束的升降臺，有利于展示裝置主體的移動與運輸，便于展示沙盤的收納和展開，增強了其結構靈活性，降低了其空間占用尺寸，使用起來更加方便。

13、2、該裝置通過升降臺上轉動設置的展示沙盤，在升降臺上嵌入式設置的第二電機驅動的螺紋傳動桿的作用下，配合展示沙盤下方轉動設置的第三轉動桿一端轉動連接的內部設置有螺紋槽的驅動塊，有利于展示沙盤的翻轉使用，便于其滿足不同視線下的展示需求，擴大了其展示范圍，使用效果大大提升。

14、綜上所述，該實用新型通過展示裝置主體下方通過六角螺栓固定的萬向輪，在展示裝置主體內部電機驅動的轉動配合的升降臺的作用下，配合電機驅動的轉動連接的可翻轉式展示沙盤，有利于展示沙盤的收納和展開使用，降低了其使用空間，便于展示沙盤的多角度調節，增強了其展示效果，使用起來更加方便靈活。

技術特征：

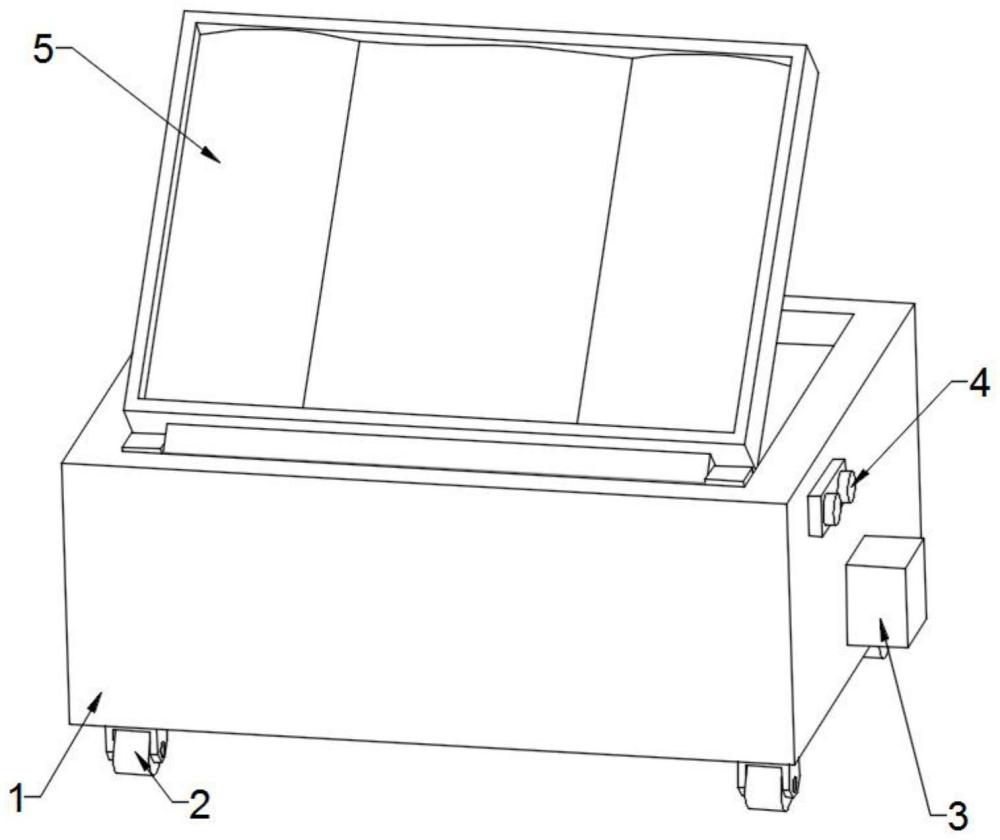

1.一種國土空間規劃用布局展示裝置，包括展示裝置主體（1）和升降臺（11），其特征在于，所述展示裝置主體（1）下方設置有萬向輪（2），所述萬向輪（2）為可拆卸式替換結構，所述展示裝置主體（1）內部設置有升降機構，所述升降機構為電機驅動的轉動抬升結構，所述升降臺（11）上設置有翻轉機構，所述翻轉機構為螺紋驅動的角度調節結構。

2.根據權利要求1所述的一種國土空間規劃用布局展示裝置，其特征在于，所述展示裝置主體（1）下方角端設置有固定板（7），所述固定板（7）上貫穿設置有六角螺栓（8），且所述固定板（7）在六角螺栓（8）的作用下與展示裝置主體（1）固定連接，所述固定板（7）下方設置有萬向輪（2）。

3.根據權利要求1所述的一種國土空間規劃用布局展示裝置，其特征在于，所述展示裝置主體（1）一側設置有控制按鈕（4），所述展示裝置主體（1）一側設置有電機倉（3），所述升降機構包括第一電機（6），且所述第一電機（6）設置于電機倉（3）內部。

4.根據權利要求3所述的一種國土空間規劃用布局展示裝置，其特征在于，所述第一電機（6）一端貫穿展示裝置主體（1）設置有轉動軸（10），所述展示裝置主體（1）內部對稱設置有固定塊（9），且所述轉動軸（10）與固定塊（9）貫穿配合。

5.根據權利要求4所述的一種國土空間規劃用布局展示裝置，其特征在于，所述轉動軸（10）上固定設置有第一轉動桿（14），所述展示裝置主體（1）內部對稱設置有升降槽（12），所述升降槽（12）內部固定設置有定位桿（13），所述展示裝置主體（1）內部設置有升降臺（11）。

6.根據權利要求5所述的一種國土空間規劃用布局展示裝置，其特征在于，所述升降臺（11）下方轉動設置有第二轉動桿（15），且所述第二轉動桿（15）和第一轉動桿（14）轉動配合，所述升降臺（11）側面對稱設置有定位塊（16），所述定位塊（16）上開設有滑孔（17），且所述滑孔（17）與定位桿（13）相配合。

7.根據權利要求1所述的一種國土空間規劃用布局展示裝置，其特征在于，所述翻轉機構包括第二電機（18），且所述第二電機（18）嵌入式設置于升降臺（11）上，所述第二電機（18）一端設置有螺紋傳動桿（19），所述升降臺（11）上轉動設置有展示沙盤（5）。

8.根據權利要求7所述的一種國土空間規劃用布局展示裝置，其特征在于，所述展示沙盤（5）下方轉動設置有第三轉動桿（20），所述第三轉動桿（20）一端轉動設置有驅動塊（21），所述驅動塊（21）內部設置有螺紋槽（22），且所述螺紋槽（22）與螺紋傳動桿（19）螺紋轉動配合。

技術總結
本技術公開了一種國土空間規劃用布局展示裝置，涉及國土資源展示裝置技術領域，現提出如下方案，其包括展示裝置主體，所述展示裝置主體下方設置有萬向輪，用于主體結構的移動和運輸，所述展示裝置主體內部設置有升降機構，用于升降臺的高度調整，所述升降臺上設置有翻轉機構，用于展示沙盤的角度調節，該技術通過展示裝置主體下方通過六角螺栓固定的萬向輪，在展示裝置主體內部電機驅動的轉動配合的升降臺的作用下，配合電機驅動的轉動連接的可翻轉式展示沙盤，有利于展示沙盤的收納和展開使用，降低了其使用空間，便于展示沙盤的多角度調節，增強了其展示效果，使用起來更加方便靈活。

技術研發人員：張璇,王娜娜
受保護的技術使用者：云南數科林業規劃設計有限公司
技術研發日：20240306
技術公布日：2025/4/24
