本發明屬于個人使用的遮陽遮雨用具技術領域。

背景技術：

現在生產使用的個人遮陽遮雨用具主要是太陽傘、太陽帽和雨傘、雨帽，以及晴雨傘。其中的傘需要手持，至少占用使用者一只手，而人們?cè)谡陉?yáng)遮雨尤其是遮陽的同時，還需要手持其他物品如手機、包、購物袋等，或需要手持勞動工具，所以常常感到手不夠用，很不方便。艷陽天，為了方便手持其他物品和方便勞動，人們往往放棄了對遮陽傘的使用，導致被紫外線曬黑曬傷；雨天，為了持傘遮雨，不得不減少手持其他物品，或者為了手持其他物品而放棄持傘，被雨淋濕。另外，傘具使用時水平面積大，在繁華市區人多擁擠時還易發生碰撞。帽子雖不需要手持，水平面積也小，但是戴在頭上會破壞發型，炎熱天氣捂得人悶熱難耐，因此也影響了人們對帽子的使用。

技術實現要素：

本發明是和晴雨傘、帽一樣可以遮陽遮雨的用具，其形狀大致和商販露天經營用來遮陽遮雨的棚子近似，但其體積比棚子要小得多，且在其下部增加了一對肩座，使用時卡在人的雙肩上，不用手持，不和人的頭面部接觸。因市場上尚無同種產品，沒有現成的名稱可用，而本發明的外形和使用方式既不同于傘，也不同于帽，而是一個卡在肩膀上的棚子，所以根據其特點取名為肩棚。

肩棚由肩座、支撐連接機構、頂棚三部分構成。肩座在下，其上為支撐連接機構，頂棚位于支撐連接機構上方。肩棚不用手持，不和人的頭面部接觸，以肩座卡在人的雙肩上，利用重力、彈力、摩擦力使其定位在肩上。肩座有兩個，其形狀是和人的肩部側面外緣相似的介于倒u形和倒v形之間的形狀(為敘述方便，就稱之為倒u形)，根據人的不同性別、身高、胖瘦的肩部不同形狀、尺寸制成相應的形狀、尺寸；倒u形開口向下，卡在人的雙肩上，倒u形的兩條腿即兩個肩座共四條腿分別位于人的胸前和背后并貼在人體上，倒u形頂部?jī)?nèi)側坐落在人的肩頭，將肩棚定位在人的雙肩上；肩座上部與支撐連接機構相連。支撐連接機構有一根支撐桿或一根以上支撐桿，支撐桿起豎向支撐作用；只有一根支撐桿的支撐連接機構，還有至少一根連接桿，用連接桿將兩個肩座連在一起；有兩根以上支撐桿的支撐連接機構，可設也可不設連接桿；連接桿起橫向連接作用；支撐桿下端和肩座或者連接桿相連，支撐桿上端和頂棚相連，或通過連接桿和頂棚相連，對頂棚起支撐作用。頂棚使用時位于人的頭頂上方，與頭頂不接觸，且與頭頂之間有一定的間隙，其水平面積大于頭頂，用防紫外線或防雨材料或既防紫外線又防雨的材料制成頂面。以肩座上端為界，肩棚的下部質量(重量)大于上部的質量(重量)，即肩棚為上輕下重的結構。上部和下部的質量(重量)比一般在1比2到1比5之間，可根據使用地區常見風力的情況確定具體的比例，必要時也可以大于1比5。這種上輕下重的差異越大，肩棚在肩部的定位越穩當。在上輕下重的基礎上，盡量降低肩棚的重心，重心越低越穩當。這是借鑒了不倒翁的原理，由于上輕下重且重心低，肩棚在肩上不會由于人的行走或較小風力的影響而發生傾倒脫落。為防止人劇烈運動或大風吹刮或在狹窄低矮處通行時擦掛等特殊情況導致肩棚傾倒脫落，可在肩座下部加裝防脫帶，通過腋下把肩座前后連接起來，防止脫落；防脫帶不是必須具備的機構，使用人用手抓住或按住肩座，亦可以防止這些特殊情況下的脫落；亦可在肩座位于胸前的腿上加設防脫手把，在上述特殊情況下用手抓住防脫手把防止脫落。為了達到肩棚上輕下重同時減輕肩棚總體重量的目的，可以使用輕型材料即密度小的材料制作肩棚上部，使用重型材料即密度大的材料制作肩棚下部。為減輕上部重量，也可將上部制成空心型或充氣型。肩棚上輕下重的差距，參考使用地常見風力確定，以常見風力下不使用防脫帶不會發生傾倒脫落為佳。在保證肩棚總體重量不大的前提下，亦可以以當?shù)卮箫L(fēng)時不使用防脫帶不會發生傾倒脫落為準。這里的總體重量不大也是相對而言的，是以使用者感覺舒適沒有過于明顯的負重感覺而言的。人的肩部負重能力大于頭部和手臂，因此，肩棚的總重量可以大于傘和帽。

肩棚肩座的尺寸以其下端不低于人的乳頭為佳。連接桿、支撐桿以位于人的側面和后面為好。為適應馬尾辮發型女性的需要，供這類女性使用的肩棚其支撐桿應避開后腦勺的位置。

肩棚根據不同的使用需要，可以制成不折疊的，局部折疊的，整體折疊的。為方便批量運輸，還可以制成零件分體組合插接的。分體組合插接式肩棚還可以制成可以重復拆解插接組合和一次性插接組合后不能拆解的。

肩棚或者肩棚局部，可以制做成動植物以及其他自然物體造型、卡通造型及其他人造物體造型，以增加美感。

頂棚可以制成折疊傘式、偏心折疊傘式、平板式、平頂折疊傘式、平頂偏心折疊傘式、兩桿折疊棚式、四桿折疊棚式等形式。

肩棚頂棚下面和使用者的頭頂之間必須存在間隙，這個間隙以不超過5厘米為好，這不僅是為了防止破壞發型，由于這個間隙的存在，根據流體力學的原理，空氣流過時會對肩棚產生一個向下的壓力，增強肩棚在肩頭的穩定性。但這個間隙過大時，這種向下的壓力就會消失。折疊傘型、折疊棚型頂棚，在傘頂、棚頂之下到頂棚下沿之間存在一個較大的向上凹陷的空腔，導致頭頂和頂棚之間間隙過大，不但不會產生向下的壓力，可能還會產生向上的升力，不利于肩棚在肩頂?shù)姆€(wěn)定性，將該空腔封閉，使頂棚下沿成為一個與地面平行的平面，這樣就減小了頭頂和頂棚之間的間隙，空氣流過時會產生向下的壓力；可以使用彈性布料封閉該空腔，有利于保證肩棚下部伸縮的需要。在可以保證肩棚在肩頭穩定性的情況下，該空腔也可以不封閉。

為增強肩棚使用中的穩定性，可以將頂棚上表面制作的盡可能平坦甚至中間向下凹陷，下面制作的較為向下凸出，這樣在刮風時，可以產生向下的壓力，避免產生向上的升力。

肩棚頂棚水平面積，單純用于遮陽的，其外緣以不超出肩膀?yàn)楹茫徽谟暧玫募缗铮渫饩壙梢猿黾绮俊＜缗锼矫娣e較小，可以增加使用的便利性，如在進入商場購物或乘坐公交時可以不必摘下。

頂棚上平面平板式的頂棚，還可以制成前面或前面和左右兩側或四周都可以向上翻折的形式，這樣在進入商場或乘坐公交時，將可翻折部位向上翻起，減小了頂棚的面積，可不必將肩棚摘下，也不用擔心和他人碰撞。

為了降低風力對肩棚使用中穩定性的影響，可以使用人造鯊魚皮、人造海豚皮作為肩棚的面料。

為增強肩棚的穩定性，肩棚的前邊和后邊的質量即重量應當相等或相近，左邊和右邊的質量即重量應當相等或相近，即前后左右應平衡。需要經常彎腰的勞動者使用的肩棚，其后邊的質量可以略大于前邊。

為增加美感或增加遮蔽效果，可在肩棚頂棚前部或其他部位加裝垂簾。

肩棚主要供單人使用，適當加寬后，也可以供雙人尤其是夫妻、戀人使用。

本發明克服了現存遮陽遮雨用具的缺陷，解放了人的雙手，避免了對發型的破壞和戴帽時的悶熱，適合人們?nèi)粘Ｍ獬觥⒙糜巍趧?dòng)時使用，對改善人們的生活生產條件，保護頭面部皮膚免受紫外線危害，提高勞動生產率有著積極地影響。

附圖說明

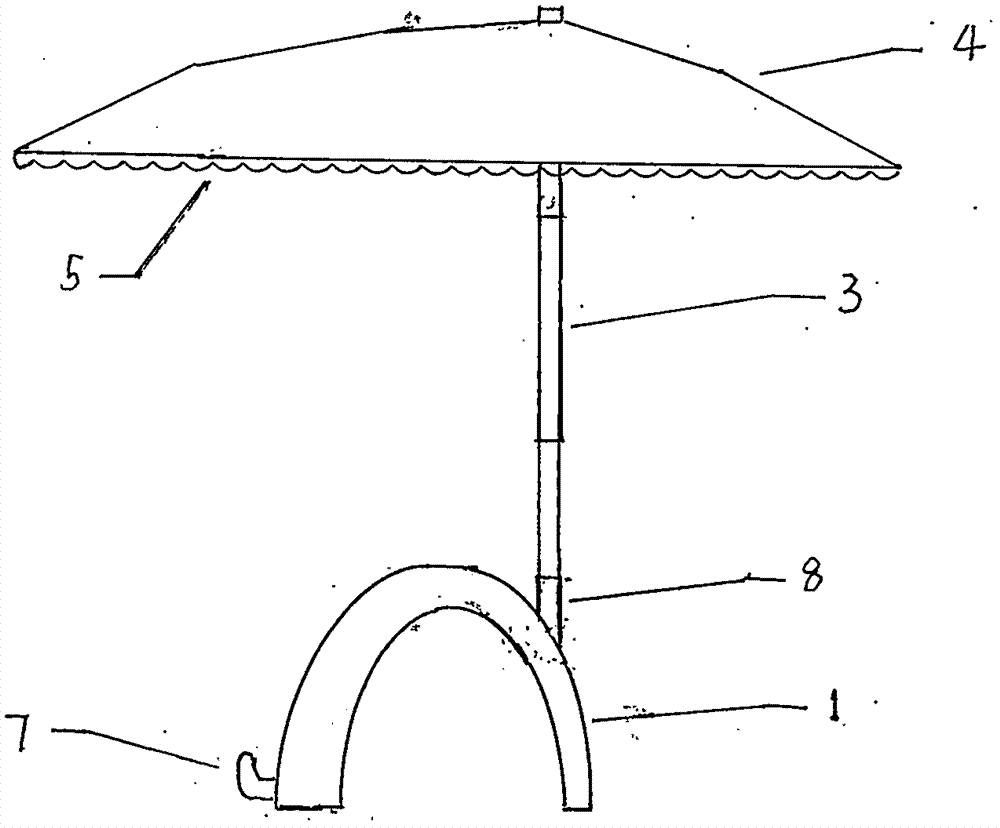

圖1和圖2是單桿支撐偏心折疊傘式肩棚。圖1為正面圖，正面是指使用時的人的面部方向，圖2為側面圖，側面是指使用時人的左肩方向即左側面，右側和左側形狀相同，后文中的正面圖和側面圖也是同義。圖中標記：1為肩座，2為連接桿，3為支撐桿，4為頂棚，5為棚布，6為v型彈珠片和定位孔，7為防脫手把，8為活接頭。

圖3為單桿支撐平板式肩棚的側面圖，其正面結構與圖1相似，故略去正面圖，可參見圖1。圖中標記：1為肩座，3為支撐桿，4為頂棚，6為v型彈珠片和定位孔，8為活接頭，9為防脫帶，10為防脫掛鼻，16為折疊縫，17為軸。18為u型連接頭，19為定位孔和定位珠。

圖4為單桿支撐平頂偏心折疊傘式肩棚側面圖，其正面結構與圖1相似，故略去正面圖，可參見圖1。圖中標記：1為肩座，3為支撐桿，4為頂棚，5為棚布，6為v型彈珠片和定位孔，7為防脫手把，8為活接頭。

圖5、圖6為兩桿支撐折疊棚式肩棚，圖5為正面圖，圖6為側面圖。圖中標記：1為肩座，3為支撐桿，4為頂棚，5為棚布，6為v型彈珠片和定位孔，9為防脫帶，10為防脫掛鼻，11為固定套，12為滑動套，13為頂棚連桿。

圖7、圖8、圖9為分體肩座四桿支撐折疊棚式肩棚，圖7為正面圖，圖8為側面圖，圖9為部分收攏狀態時的側面圖。圖中標記：1為肩座，3為支撐桿，4為頂棚，5為棚布，6為v型彈珠片和定位孔，11為固定套，12為滑動套，13為頂棚連桿。

圖10為單桿支撐荷葉頂形肩棚的正面圖，其側面圖與圖2近似，故略去。圖中標記：1為肩座，2為連接桿，3為支撐桿，4為頂棚，6為v型彈珠片和定位孔，7為防脫手把，8為活接頭。

圖11、圖12是雙人肩棚，圖11為正面圖，圖12為側面圖。圖中標記：1為肩座，2為連接桿，3為支撐桿，4為頂棚，6為v型彈珠片和定位孔，9為防脫帶，10為防脫掛鼻，14為定位孔，15為調整節，20為中心支撐桿。

圖13、圖14是三面可折疊平板頂棚示意圖。圖13是俯視圖，圖14是側面圖。圖中標記：8為活接頭，14為定位孔，16為折疊縫，21為頂棚主板，22為頂棚肩板，23為頂棚前板，24為頂面膜，25為頂棚托。

具體實施方式

實施例一：?jiǎn)螚U支撐偏心折疊傘式肩棚，如圖1、圖2所示。由肩座1、連接桿2、支撐桿3、頂棚4等構成。肩座1為兩個，肩座的豎向尺度以肩座放在肩上時肩座下端高于乳頭為度，肩座前面(與胸接觸的一面)比后面厚，是因?yàn)樵摷缗锏倪B接桿和支撐桿位于肩后，導致前輕后重，為了達到前后平衡，增加肩座前面的厚度以增加其重量；肩座前面下部有防脫手把，遇大風或在山林等狹窄處通過時，抓住防脫手把，可防止肩棚脫落。連接桿2兩頭分別和兩個肩座連接，連接部位在肩座靠背后的一側上中部位，使用時連接桿位于人的背后，兩個肩座和連接桿連接后兩肩座間的距離為肩寬的0.55倍左右；連接桿為多重管子套接而成，可以伸縮，管子上分別設有v型彈珠片和定位孔6；兩只手分別拿住肩座向中間壓縮時，連接桿被壓縮變短，便于收納；兩只手分別拿住肩座向兩邊拉伸時，連接桿被拉長，當連接桿伸長到設定尺寸時，v型彈珠片和定位孔重合，v型彈珠片彈起定位并防止拉脫；根據使用的需要，也可以在連接桿沒有伸長到v型彈珠片和定位孔重合即停止拉伸；連接桿中部設有活接頭8，是一節與連接桿連接為一體的垂直向上的管子，活接頭上方為支撐桿3，活接頭和支撐桿相互插接在一起使支撐桿定位，二者可以根據需要隨時插接分離；活接頭和支撐桿在相互套合部位分別設有v型彈珠片和定位孔，以增強二者的連接穩定性，在二者間的摩擦力和彈力足以保證連結穩定性時，也可以不設v型彈珠片和定位孔。支撐桿由多節管子套接而成，可以伸縮；各節管子分別設有v型彈珠片和定位孔，當套疊在一起的管子拉伸到設定部位時，v型彈珠片和定位孔重合，v型彈珠片彈起定位；當支撐桿全部展開時，和活接頭共同構成一個與地面垂直向上的直桿；。支撐桿高于肩部上緣到頂棚棚布5下緣間的長度略大于頭(含頭發)高。支撐桿上面是頂棚4，頂棚是一個偏心折疊傘。所謂偏心折疊傘，是指?jìng)愀汕昂髢蓚?cè)的傘支架一側長，一側短；長側朝向頭面部，短側朝向背部，但兩肩側的傘支架長度相等；偏心傘頂棚可以在保證面部充分遮擋的同時減少頂棚的尺寸和質量，增大使用效率；偏心折疊傘以多重折疊為好，有利于降低肩棚的總體高度和重心，提高穩定性。支撐桿的上部和傘干同為一體，和傘支架傘布等折疊傘部件共同構成頂棚，頂棚的棚布由遮陽遮雨防紫外線材料制作，棚布下部也可將傘支架包覆在內，這樣可以減小頭頂和頂棚之間的氣流通道，有利于肩棚在肩頭的穩定；棚布可以用有彈性的布料制作。該肩棚使用時，將支撐桿和活接頭插接在一起，抓住肩座向兩側拉伸連接桿到v型彈珠片彈起或者需要的尺寸，然后抓住支撐桿下部并用另一只手向上推出折疊傘，使支撐桿伸長到v型彈珠片彈出定位并推開折疊傘，此時肩棚全部展開，即可將肩棚放在肩上使用。當不用肩棚時，收攏折疊傘和支撐桿，雙手分別拿住肩座向中間壓縮連接桿，肩棚即縮小到較小尺寸，便于收納；還可以使活接頭和支撐桿分離，更便于收納。在活接頭和支撐桿分離的情況下，折疊傘也可以作為普通傘使用。該肩棚的各部質量，以肩部中心點為界，前后應當基本相等，左右也應當基本相等(后文所述的實施例也要遵從這一原則，不再贅述)。以肩座與肩頂最高接觸部位到肩座上緣之間的中線為界，該肩棚上部和下部的質量之比，可掌握在一比二到一比五之間(后文所述實施例也可按此比例掌握)。本實施例和后文實施例中的v型彈珠片也可以用定位珠等代替。

后文實施例未詳細描述的細節，均可參照實施例一。

實施例二：?jiǎn)螚U支撐平板式肩棚，如圖3所示，并參見圖1。圖3是該肩棚的側面圖，因其正面和實施例1類似，故未另行附圖。實施例二和實施例一的不同之處為：其肩座1上沒有防脫手把，而是在肩座后面下部設有防脫帶9，前面下部設有防脫掛鼻10，防脫帶通過腋下掛在防脫掛鼻上，防止在大風和通過狹窄區域時肩棚脫落；其頂棚4不是偏心折疊傘，而是一個平板，棚頂平面是橢圓形，頭面部一側長，兩肩側和背側短；頂棚前部前緣到支撐桿間約二分之一處有一個與肩平行的折疊縫，頂棚以折疊縫為界分為前后兩部分，兩部分均粘接在位于上方的布或塑料膜上，兩部分接合處均為和上平面垂直的立面并相互緊密貼合，這樣在頂棚展開時前后兩部分在布面或膜面的拉力和兩部分接合處的彈力和摩擦力以及重力的作用下，形成一個統一的平頂，充分發揮遮雨遮陽的作用；當使用者進入商店或乘坐公交時，可不必將肩棚拿下，而是將頂棚前部向上翻起，使其和后部折疊在一起，減少棚頂占據空間面積，避免與他人碰撞。頂棚下面設有與支撐桿連接的u形連接頭18，u形連接頭卡在支撐桿頭部，u形連接頭根部和支撐桿頂部相應位置有孔并用軸17連接在一起，u形連接頭的頭部一側或雙側有定位孔，支撐桿上部相應位置有定位珠(也可用v型彈珠片)，肩棚使用時，定位孔和定位珠重合定位如圖中19；當不用時，從前面壓下頂棚，頂棚包括u形連接頭繞軸17與支撐桿相對旋轉，定位孔和定位珠錯位脫離，使頂棚和支撐桿折疊在一起，便于收納。支撐桿3為直桿，下面和連接桿2(圖3中被肩座1部分遮擋只畫出活接頭，可參見圖1)的活接頭8連接，在收納時可以從活接頭中拔出。其他結構和實施例一相同。

實施例三：?jiǎn)螚U支撐平頂偏心折疊傘式肩棚，如圖4所示，并參見圖1。圖4是該肩棚的側面圖。因其正面和實施例一類似，故未另行附圖。其大部分和實施例一相同，和實施例一的唯一區別是其頂棚為平頂偏心折疊傘。平頂偏心折疊傘的結構為：折疊傘上面被傘支架支撐為平面橢圓形，平面下方的傘支架被棚布包覆，這樣整個頂棚成為上平下凸的形狀，氣流流過時，可以形成向下的壓力，有利于肩棚在肩頭的穩定性；橢圓形棚頂也是頭面?zhèn)乳L(zhǎng)，兩肩和背側短。包覆傘支架的棚布可以使用彈性布料，有利于傘的造型和伸縮。

實施例四：兩桿支撐折疊棚式肩棚，如圖5、圖6所示，圖5為其正面圖，圖6為其側面圖。該肩棚由兩個肩座1、兩根支撐桿3、頂棚4等構成，沒有連接桿。由于肩座以上的部分是前后平衡的，故肩座是一個前后厚度均勻的倒u形，肩座前后設有和實施例二相同的防脫帶9和防脫掛鼻10。兩根支撐桿分別位于兩個肩座的中部并與肩部平面垂直向上，支撐桿下部與肩座連為一體，上部與頂棚連接；支撐桿由兩節或兩節以上管子套接而成，可以上下伸縮，管子上分別設有若干v型彈珠片和定位孔6，以使支撐桿伸長到設定尺寸時定位；兩根支撐桿和頂棚構成一個折疊棚，折疊棚的結構和常見的商販露天經營用的四支撐桿折疊棚相似，只是少了兩個支撐桿；頂棚由附著在支撐桿上的固定套11、滑動套12、頂棚連桿13和棚布5構成，固定套套接固定在支撐桿的頂端，不能移動，滑動套在固定套下方，套在支撐桿上，可以上下移動，固定套和滑動套四面分別和相互鉸接的頂棚連桿鉸接成立體網狀結構，當兩根支撐桿相對遠離或靠攏時，鉸接的頂棚連桿張開或合攏并帶動滑動套上下滑動，使頂棚張開或合攏，支撐桿上部和滑動套還相對設有v型彈珠片和定位孔，當滑動套滑動到支撐桿上的v型彈珠片和滑動套上的定位孔重合位置時，v型彈珠片彈出卡住定位孔使頂棚定位。使用該肩棚時，先把兩根支撐桿豎向拉開到設定尺寸，支撐桿套管間的v型彈珠片和定位孔重合定位，再用手向兩邊拉開支撐桿，帶動頂棚連桿張開，頂棚連桿帶動滑動套在支撐桿上向上滑動，當滑動套上的定位孔和支撐桿上的v型彈珠片重合時，v型彈珠片卡住定位孔使滑動套定位，從而也使整個頂棚定位和支撐桿、肩座定位。此時，肩棚完全展開，將肩座放在肩上，即可以實現肩棚的遮雨遮陽功能。不使用時，將肩棚從肩頭拿下，按下支撐桿和滑動套定位孔中的v型彈珠片并推動支撐桿或頂棚連桿橫向向內合攏，頂棚連桿帶動滑動套向下滑動到極限位置，此時整個肩棚合攏在一起，再按下支撐桿上的v型彈珠片，向上推動支撐桿，使支撐桿收縮到極限位置，此時肩棚收縮到最小體積，便于收納。

實施例五：分體肩座四桿支撐折疊棚式肩棚，如圖7、圖8、圖9所示。圖7是其正面圖，圖8是其側面圖，圖9是其部分合攏時的側面圖。該肩棚由兩個分體式肩座1，四根支撐桿2和頂棚4等構成，沒有連接桿。分體式肩座是將一個肩座分成兩片，兩片肩座的形狀都像是缺了半條腿的倒u形，兩片肩座長腿側向外并分別固定在同一側的兩根支撐桿下部的內側和外側，兩片肩座的短腿側朝向內側，當支撐桿處于肩棚正常使用位置時，兩片肩座處于同一肩側的兩個支撐桿兩側，如圖7所示，從側面看，兩片肩座拼成一個倒u形，如圖8所示；當兩個支撐桿相互靠攏時，兩片肩座處于交錯狀態，如圖9所示。當然，也可以將固定在支撐桿下部的兩片肩座都做成完整的倒u形，這時甚至可以認為肩棚有四個肩座，但其本質上是兩個肩座的分體，實質仍為兩個肩座。這種分體式肩座增加了在肩部的固著點，有利于肩棚在肩上的穩定性。四根支撐桿每側兩個，分別位于肩前和肩后，與肩頂水平線垂直向上伸出。支撐桿上部與頂棚連接。支撐桿由兩節或兩節以上管子套接而成，可以上下伸縮，管子上分別設有若干v型彈珠片和定位孔6，以使支撐桿伸長到設定尺寸時定位；四根支撐桿和頂棚構成一個折疊棚，折疊棚的結構和常見的商販露天經營用的四支撐桿折疊棚相似。頂棚由附著在支撐桿上的固定套11、滑動套12、頂棚連桿13和棚布5構成，固定套套接固定在支撐桿的頂端，不能移動，滑動套在固定套下方，套在支撐桿上，可以上下移動，固定套和滑動套四面分別和相互鉸接的頂棚連桿鉸接成立體網狀結構，當四根支撐桿相對遠離或靠攏時，鉸接的頂棚連桿張開或合攏并帶動滑動套上下滑動，使頂棚張開或合攏，支撐桿上部和滑動套還相對設有v型彈珠片和定位孔，當滑動套滑動到v型彈珠片和定位孔重合位置時，v型彈珠片彈出卡住定位孔使頂棚定位。使用該肩棚時，先把四根支撐桿豎向拉開到設定尺寸，支撐桿套管間的v型彈珠片和定位孔重合定位，再用手向兩邊拉開支撐桿，帶動頂棚連桿張開，頂棚連桿帶動滑動套在支撐桿上向上滑動，當滑動套上的定位孔和支撐桿上的v型彈珠片重合時，v型彈珠片卡住定位孔使滑動套定位，從而也使整個頂棚定位和支撐桿、肩座定位，兩個肩座的兩片也合攏為u形。此時，肩棚完全展開，將肩座放在肩上，即可以實現肩棚的遮雨遮陽功能。不使用時，將肩棚從肩頭拿下，按下支撐桿和滑動套定位孔中的v型彈珠片并推動支撐桿或頂棚連桿向內合攏，頂棚連桿帶動滑動套向下滑動到極限位置，此時整個肩棚合攏在一起，再按下支撐桿上的v型彈珠片，向上推動支撐桿，使支撐桿收縮到極限位置，此時肩棚收縮到最小體積，便于收納。實施例五的優點是比實施例四在使用中的穩定性更好。

實施例六：?jiǎn)螚U支撐荷葉頂式肩棚，見圖10。該肩棚和實施例一類似，不同處為其頂棚是一個荷葉的形狀，起到美化的作用，并且頂棚下面有活接頭，可以和支撐桿插接或分離，有利于收納和運輸，其他結構和實施例一相同。本實施例頂棚也可以制成其他動植物造型、卡通造型等自然物體和人造物體造型。

實施例七：雙人肩棚，也可稱為情侶肩棚，見圖11和圖12。圖11為其調整節完全展開時的肩棚正面圖，圖12為調整節收攏后的肩棚側面圖。該肩棚由肩座1、支撐桿3、連接桿2、頂棚4等構成。肩座前后質量均勻，肩座后面下方有防脫帶9，前面下方有防脫掛鼻10。肩座中部正上方與支撐桿3連接，兩個肩座上的支撐桿是不同的。一個支撐桿即圖1中左邊的支撐桿由較少的管子管子套接而成，圖中左側的支撐桿是兩節管子套接，內管上有v型彈珠片，外管上有定位孔(圖中兩節管子迭合在一起，因此只畫出了外管的定位孔14)，兩節管子拉開后的高度約等于人的頭部高度。另一側支撐桿則由三節以上管子套接而成，這些多出來的管子稱為調整節15，調整節上分別設有v型彈珠片和定位孔，并且部分調整節上設有兩個定位孔，這可以方便做較小尺度的調整。兩個支撐桿頂部和連接桿相連。連接桿也由若干根管子套接而成，各節管子上分別設有v型彈珠片和定位孔，因此連接桿可以伸縮并根據需要的尺寸定位。連接桿上方正中垂直向上連接有中心支撐桿20，中心支撐桿和傘支架、棚布共同組成一個折疊傘形頂棚4。雙人肩棚有三種使用方式。第一種使用方式：兩人并排站立，高個在左矮個在右(這是方便敘述的需要，并不表示只能這樣站)，撐開折疊傘形頂棚，拉開連接桿到略小于兩人肩寬之和的長度，拉開圖11中左側的支撐桿，將左側的肩座放在高個左肩頭，拉開右側支撐桿調整節，調整到將肩座放在矮個右側肩頭時頂棚不傾斜為度，調整好的右側支撐桿放在矮個右肩頭，兩人分別把防脫帶從腋下拉到前面掛在防脫掛鼻上，即可以正常遮陽遮雨了；兩人可以摟肩并行，或各自持物并行，也可以并肩坐在長椅上讀書，玩手機等，十分方便。第二種使用方式：兩人并排站立，高個在左矮個在右(也是敘述的需要)，撐開折疊傘形頂棚，不拉開或稍微拉開連桿，圖11中左邊的支撐桿不用拉開，將左側肩座放在高個的右肩上，將右側支撐桿拉開調整到將肩座放在矮個左肩頭時頂棚不傾斜為度，調整好的右側肩座放在矮個左肩上，兩人分別把防脫帶從腋下拉到前面掛在防脫掛鼻上，即可以正常使用了。第三種使用方式：是單人使用的方式，先拉開兩個支撐桿到長于使用人頭高的尺寸，再拉開連接桿到略小于使用人肩寬的尺寸，然后撐開折疊傘形頂棚，將肩棚放在肩上，根據使用環境掛上或不掛防脫帶，即可以正常使用了。此肩棚收折時，先收折折疊傘形頂棚，再將連接桿收攏到最小尺寸，然后把兩個支撐桿收攏到最小尺寸，就可以收納保存了。

實施例八：三面可折疊平板頂棚式肩棚，如圖13、圖14所示。圖13是該肩棚頂棚的仰視圖，圖14是該肩棚頂棚的側面圖。該肩棚是單桿支撐的肩棚，由肩座、連接桿、支撐桿和頂棚構成。圖中只顯示了頂棚的結構。該頂棚平面是橢圓形，分成四塊頂板，分別為一塊頂棚主板21，兩塊頂棚肩板22，一塊頂棚前板23。四決頂板按圖13中所示形狀粘接在位于其上方的頂面膜(或布)24上，四塊頂板接合處均為和上平面垂直的立面并相互緊密貼合，這樣在棚頂展開時四塊頂板在頂面膜的拉力和各頂板接合處的彈力和摩擦力以及重力的作用下，形成一個統一的平頂。向上翻折頂板前板和頂板肩板時，各頂板疊壓在一起，頂棚前板和兩塊頂棚肩板相鄰處的兩片圓角形頂面膜，也隨頂棚前板和頂棚肩板一起向上翻起折疊，使頂棚面積大幅縮小。頂棚主板下面偏后位置固定有頂棚托26，頂棚托下面和頂棚托連為一體的是活接頭8，活接頭下部有定位孔14，使用時，活接頭和支撐桿插接，活接頭的定位孔和支撐桿上的v型彈珠片或定位珠重合定位后，同下面的連接桿、肩座共同構成完整的肩棚。將肩棚放在肩上，頂棚主板位于頭頂和背部上方，兩塊頂棚肩板位于兩肩上方，頂棚前板位于面部前上方，可以充分發揮遮雨遮陽的作用并保護面部不被曬傷。當使用者進入商店或乘坐公交時，可不必將肩棚拿下，而是將頂棚前、左、右三面的頂板沿著折疊縫16向上翻起折疊，即可減少棚頂占據空間面積，避免與他人碰撞。為了防止折疊的頂板自己翻下，可在肩棚頂棚上連接一兩根彩色細繩拴上一兩個做成蝴蝶、蟬或其他造型的夾子，將翻起后相互疊壓在一起的頂板夾住定位。該肩棚的折疊縫處也可以安裝合頁，以適應不同人群的喜好。本實施例的頂棚，也可以用于有兩個以上支撐桿的肩棚，只是需要相應調整和支撐桿的連接位置和連接方式即可。需要時，也可參照本實施例制成四面可折疊平板頂棚式肩棚。在可折疊平板棚頂下面附著上可以和棚頂一起折疊的動植物、卡通形象及其他人造物體和自然物體造型，也是不錯的實施方式。
