本發明具體涉及拐杖技術領域，具體涉及一種基于生理信號檢測的多功能拐杖。

背景技術：

隨著我國經濟的迅速發展，人們的生活水平在不斷地提高，然而，我國人口老齡化趨勢愈發嚴重。人進入衰老階段之后，各種生理機能的急劇下降，容易出現步態不穩、摔跤等情況；其次，老年人的骨質因為缺鈣變的脆弱，韌性降低，易發生骨折和駝背等，這些都極大的限制了老年人自身的身體活動和社會交往活動。而多功能拐杖的出現，能夠大大改善老年人的生活。多功能拐杖也自然而然的走進了人們的視線。

技術實現要素：

為了解決現有技術的不足，本發明的提供了一種基于生理信號檢測的多功能拐杖。

本發明采用的技術解決方案是：一種基于生理信號檢測的多功能拐杖，包括拐杖本體，所述的拐杖本體的頂部設有用于手握的手柄，所述的拐杖本體底部設有底座，所述的手柄與拐杖本體之間活動連接，所述的手柄包括手握部和功能部，所述的手握部包括與掌心接觸的第一區域和與五指接觸的第二區域，所述的第一區域中間設有用于檢測心率的心率檢測端口，所述的心率檢測端口與掌心接觸，所述的功能部包括位于下方的第三區域和位于后方的第四區域，所述的第三區域內設有紅外線體溫檢測口，所述的手柄的正前方還設有用于與測血壓袖帶連接的血壓測量接口，所述的第一區域的前端還設有用于顯示數據的數據顯示屏。

所述的手柄與拐杖本體之間通過轉軸鉸接配合，所述的轉軸上固定連接有角度調節器，所述的手柄通過角度調節器調節轉軸與手柄與拐杖本體之間的松緊實現手柄與拐杖本體之間的角度調節。

所述的拐杖本體中間的設有用于放置測血壓袖帶的放置部，所述的放置部為透明塑料材質，所述的透明塑料材質的放置部環形安裝在拐杖本體中間，所述的放置部的一端設有開口，所述的放置部內放置有測血壓袖帶，所述的測血壓袖帶外表面向外放置在透明的放置部內。

所述的測血壓袖帶的外表面為涂有反光涂層，所述的測血壓袖帶涂有反光涂層朝外放置在透明的放置部內實現夜間行走的反光功能。

所述的第四區域上設有探照燈和攝像頭，所述的手柄的一側設有探照燈和攝像頭的開關。

所述的拐杖本體內還設有計步器，所述的計步器與數據顯示屏相連。

所述的拐杖本體內還設有定位的gps和將檢測的生理信號進行傳輸的藍牙模塊。

所述的手柄的側面還設有用于調節血壓測量控制的第一調節旋鈕。

所述的拐杖本體內還設有收音機模塊，所述的拐杖本體的側面還設有調節收音機頻率的第二調節旋鈕。

所述的拐杖本體內還設有陀螺儀和報警機構，所述的陀螺儀與報警機構相連。

本發明的有益效果是：本發明提供了一種基于生理信號檢測的多功能拐杖，針對老年人高血壓之類的疾病的突發情況，本發明實現通過拐杖對老年人的體溫、血壓、心率等生理指標的高效采集以及實時分析，這些功能的實現能大大減小老年人突發高血壓的概率，也能及時提醒老年人適時休息，將對老年人的生活質量帶來極大的幫助，并且將相關數據傳輸到子女手機，讓子女能夠關注到老人的身體健康，各種生理信號檢測只需一個拐杖進行使用即可實現，更加方便有效，再通過在拐杖內設置陀螺儀和報警機構，當老人摔倒時，由于拐杖內陀螺儀檢測到拐杖傾斜角度大于設定的值時，判定老人摔倒，將通過報警機構報警同時遠程通知老人家屬，減輕了老人由于摔倒長期沒人扶起導致的后續傷害。

附圖說明

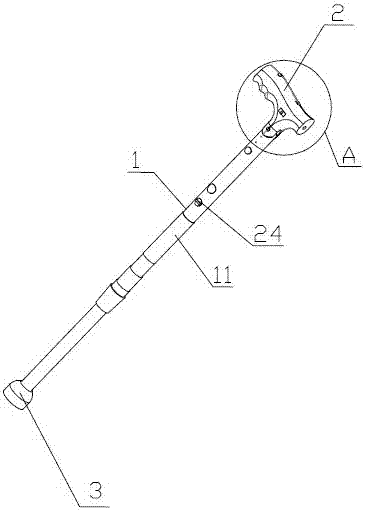

圖1為本發明結構示意圖。

圖2為本發明a處結構放大圖。

圖3為本發明a處結構放大圖。

圖4為多功能拐杖原理框圖總圖。

圖5為紅外體溫檢測系統原理框圖。

圖6為心率檢測系統原理框圖。

圖7為血壓檢測系統原理框圖。

圖8為收音機系統原理框圖。

圖9為gps系統原理框圖。

圖10為數據傳輸系統原理框圖。

圖中1-拐杖本體，2-手柄，3-底座，4-手握部，5-功能部，6-角度調節器，11-放置部，21-血壓測量接口，22-開關，23-第一調節旋鈕，24-第二調節旋鈕，41-第一區域，42-第二區域，43-心率檢測端口，51-第三區域，52-第四區域，53-紅外線體溫檢測口。

具體實施方式

現結合圖1、圖2、圖3對本發明進行進一步說明，一種基于生理信號檢測的多功能拐杖，包括拐杖本體1，所述的拐杖本體1的頂部設有用于手握的手柄2，所述的拐杖本體1底部設有底座3，所述的手柄2與拐杖本體1之間活動連接，所述的手柄2包括手握部4和功能部5，所述的手握部4包括與掌心接觸的第一區域41和與五指接觸的第二區域42，所述的第一區域41中間設有用于檢測心率的心率檢測端口43，所述的心率檢測端口43與掌心接觸，所述的功能部5包括位于下方的第三區域51和位于后方的第四區域52，所述的第三區域51內設有紅外線體溫檢測口53，所述的手柄2的正前方還設有用于與測血壓袖帶連接的血壓測量接口21，所述的第一區域41的前端還設有用于顯示數據的數據顯示屏。所述的第四區域52上設有探照燈和攝像頭，所述的手柄2的一側設有探照燈和攝像頭的開關22。所述的拐杖本體1內還設有計步器，所述的計步器與數據顯示屏相連。所述的拐杖本體1內還設有定位的gps和將檢測的生理信號進行傳輸的藍牙模塊。所述的手柄2的側面還設有用于調節血壓測量控制的第一調節旋鈕23。所述的拐杖本體1內還設有收音機模塊，所述的拐杖本體1的側面還設有調節收音機頻率的第二調節旋鈕24。所述的拐杖本體1內還設有陀螺儀和報警機構，所述的陀螺儀與報警機構相連。當老人摔倒時，由于拐杖內陀螺儀檢測到拐杖傾斜角度大于設定的值時，判定老人摔倒，將通過報警機構報警同時遠程通知老人家屬，減輕了老人由于摔倒長期沒人扶起導致的后續傷害。

所述的手柄2與拐杖本體1之間通過轉軸鉸接配合，所述的轉軸上固定連接有角度調節器6，所述的手柄2通過角度調節器6調節轉軸與手柄2與拐杖本體1之間的松緊實現手柄2與拐杖本體1之間的角度調節。

所述的拐杖本體1中間的設有用于放置測血壓袖帶的放置部11，所述的放置部11為透明塑料材質，所述的透明塑料材質的放置部11環形安裝在拐杖本體1中間，所述的放置部11的一端設有開口，所述的放置部11內放置有測血壓袖帶，所述的測血壓袖帶外表面向外放置在透明的放置部11內。所述的測血壓袖帶的外表面為涂有反光涂層，所述的測血壓袖帶涂有反光涂層朝外放置在透明的放置部11內實現夜間行走的反光功能。

（1）針對老年人高血壓之類的疾病的突發情況，本發明將實現通過拐杖對老年人的體溫、血壓、心率等生理指標的高效采集以及實時分析，這些功能的實現能大大減小老年人突發高血壓的概率，也能及時提醒老年人適時休息，將對老年人的生活質量帶來極大的幫助，并且將相關數據傳輸到子女手機，讓子女能夠關注到老人的身體健康。

（2）針對老年人心理障礙，本發明將實現收音機與拐杖的結合，收音機對于老年人緩解孤獨情緒具有非常顯著的作用，同時，收音機和拐杖一體化的設計不會限制老年人只能在家里收聽廣播，因此，老年人會有更多的機會出門散步，對于舒緩抑郁情緒也會有很大的幫助。

（3）針對老年人可能出現交通事故以及走失的情況，首先，本發明在拐杖的杖身嵌入反光材料，能最大程度的降低司機因沒注意到老人而發生事故的概率，另外，我們將安裝gps定位裝置，能夠實時監控老人所處的位置。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
