本發明屬于太陽傘技術領域，涉及一種能夠集中風力的太陽傘。

背景技術：

太陽傘，是一種用于遮防太陽光直接照射及阻擋雨水的傘，現有的太陽傘能夠在天氣炎熱時將太陽遮擋住避免太陽直接照射在身上，能夠使人感覺不到直射時的炎熱，但是就避暑的效果來說，效果非常一般，沒辦法真正使人涼快，為此申請人于2014年12月2日申請了一項專利名稱為具有風扇結構的太陽傘專利號為2014207404092的發明專利，但是在使用時由于風力分散所以無法使人感到舒服。

技術實現要素：

為克服上述的技術缺點，本發明提供一種能夠集中風力的太陽傘，它在風扇下端設置有一個集風通道從而將風力集中，并根據人的體寬設置集風通道從而使風力相對集中，避免分風造成人感覺風力不足的情況。

本發明解決其技術問題所采用的技術方法是：一種能夠集中風力的太陽傘，包括傘體，在傘體下端設置有一個與傘體相連接的傘柄，在傘柄上端設有一個中間開設有一個圓形開孔的圓盤形的支撐環，在該支撐環中間開孔位置處則固定有一個向下出風的風扇，風扇下端設置有一個長方形的集風筒，該集風筒一端包裹住風扇，其另一端位于人體正上方。

所述集風筒的寬度則根據人體體寬設置。

所述支撐環通過支撐環周圍的支桿與傘柄頂部固定相連，從而使得支撐環保持固定位置。

所述風扇通過設置在傘柄內的電路與設置在傘柄外側的控制開關及電池座分別相連。

所述風扇具有若干片扇葉，扇葉長度短于該圓形開孔的半徑。

所述風扇后端一體化連接有一個給風扇提供動力的電機。

所述傘柄則通過傘骨與傘體各處相連。

本發明的有益效果是：將風扇產生的風力完全由集風筒送到人體處，從而能夠避免因為分風造成風力不足的情況，在展開太陽傘時能夠在風扇的作用下使人感覺涼快，同時通過支撐環能夠避免傘體接觸到風扇導致被風扇刮傷，具有使用方便、結構簡單、解暑降溫等特點。

附圖說明

圖1是本發明的結構示意圖；

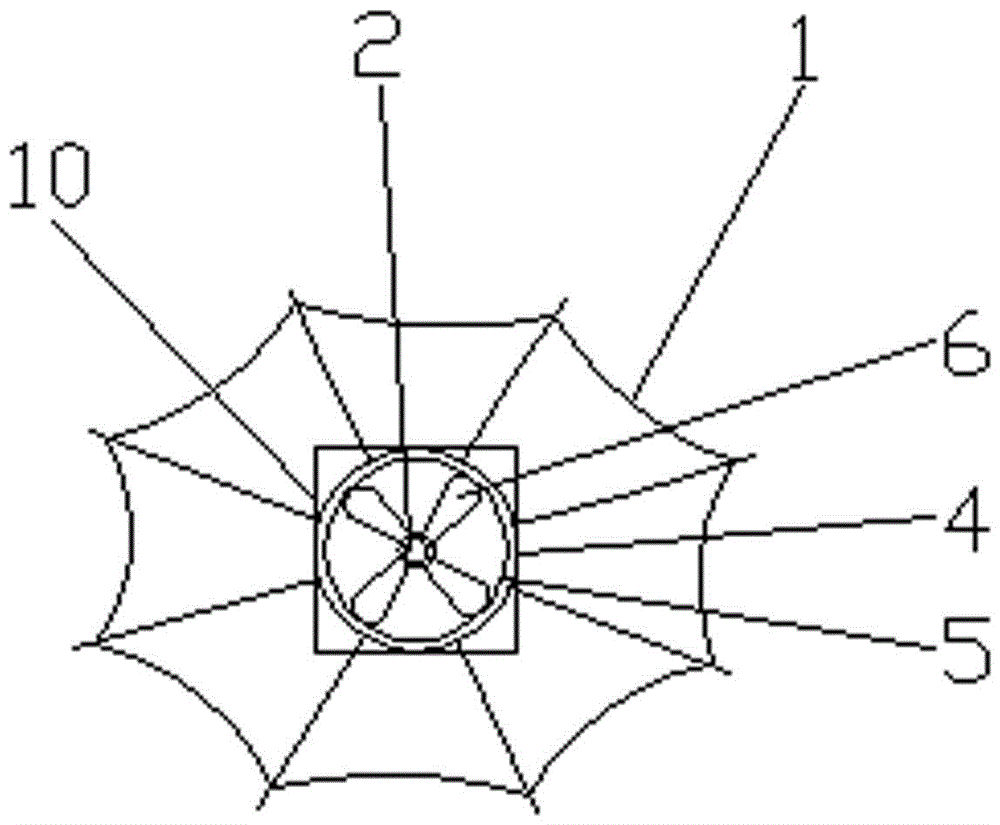

圖2是本發明仰視圖。

1-傘體，2-傘柄，4-支撐環，5-開孔，6-風扇，7-支桿，8-電池座，9-控制開關，10-集風筒。

具體實施方式

下面結合附圖和實施例對本發明進一步說明。

參見圖1和圖2，一種能夠集中風力的太陽傘，包括傘體1，在傘體1下端設置有一個與傘體1相連接的傘柄2，在傘柄2上端設有一個中間開設有一個圓形開孔5的圓盤形的支撐環4，在該支撐環4中間開孔5位置處則固定有一個向下出風的風扇6，風扇6下端設置有一個長方形的集風筒10，該集風筒10一端包裹住風扇6，其另一端位于人體正上方。

所述集風筒10的寬度則根據人體體寬設置。

所述支撐環4通過支撐環4周圍的支桿7與傘柄2頂部固定相連，從而使得支撐環4保持固定位置。

所述風扇6通過設置在傘柄2內的電路與設置在傘柄2外側的控制開關9及電池座8分別相連。

所述風扇6具有若干片扇葉，扇葉長度短于該圓形開孔5的半徑。

所述風扇6后端一體化連接有一個給風扇6提供動力的電機。

所述傘柄2則通過傘骨與傘體1各處相連。

本發明將風扇6產生的風力完全由集風筒10送到人體處，從而能夠避免因為分風造成風力不足的情況，在展開太陽傘時能夠在風扇6的作用下使人感覺涼快，同時通過支撐環4能夠避免傘體1接觸到風扇6導致被風扇6刮傷，具有使用方便、結構簡單、解暑降溫等特點。
